双门玻璃陈列储物高柜结构设计

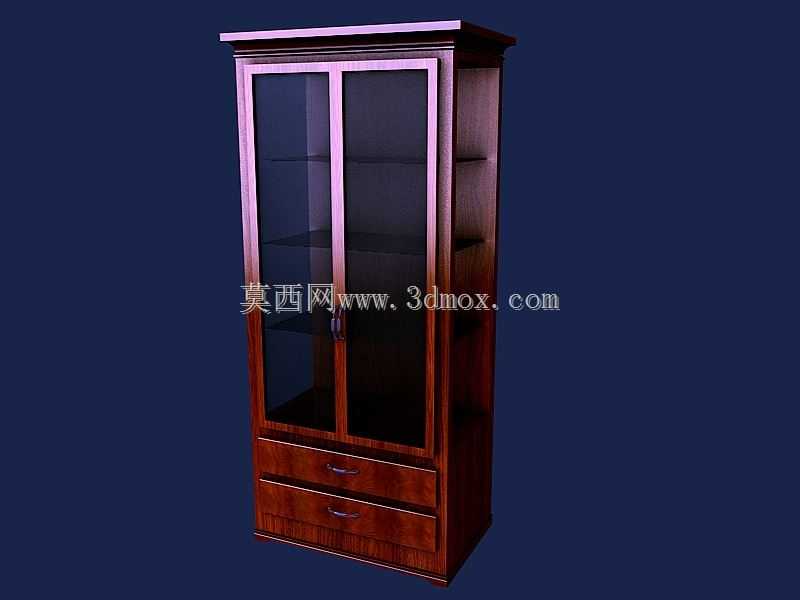

　　这款高柜的建模重点并不在复杂运动机构，而在家具产品从外观比例、板材搭接、五金配合到使用边界的完整表达。柜体采用竖向高立柜形式，上部以两扇对开玻璃门围合展示空间，下部设置两个横向抽屉，兼顾藏品展示、防尘收纳和日常取放。对于从事柜体结构设计、室内陈设建模或家具方案深化的人员来说，这类模型能够直接用于空间布置校核、柜门开启干涉检查、抽屉行程判断以及展示类家具的比例推敲。

　　从实际使用场景看，这类柜具常见于餐厅、会客区、精品陈列室、住宅客厅或收藏空间，主要用来摆放银器、餐具、装饰器皿、奖杯、工艺品等需要可视展示又不宜长期裸露的物品。玻璃门扇能够在封闭防尘的同时保留内部陈列视野，下部抽屉则适合存放餐巾、餐具配件、保养布、小型藏品或不适合外露的杂物。柜体侧板、顶板、底板和内部层板共同形成稳定的箱式承载结构，前侧玻璃门减轻了高柜的视觉重量，后侧与侧部保留实体板件，既提高整体刚度，也方便靠墙布置。

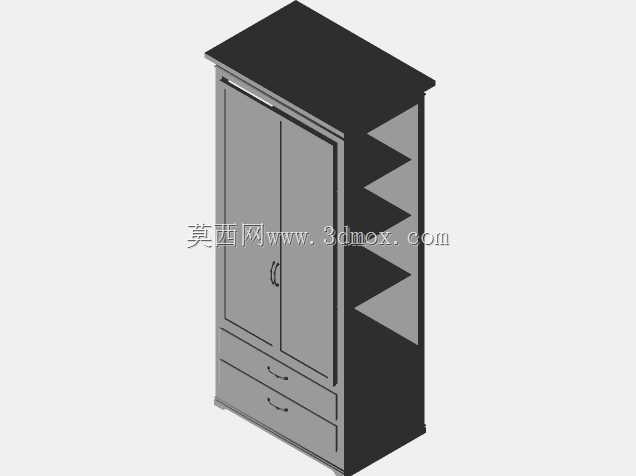

　　结构表达时需要重点关注立板与横板的连接关系。左右侧板承担主要竖向支撑，顶板和底板形成上下框架约束，中部层板不仅提供置物平面，也能减少侧板自由高度，改善柜体抗扭性能。玻璃门外侧的木质门框应与门芯玻璃保持明确的嵌装关系，门框型材宽度、门边搭接量和中缝间隙需要统一，否则在三维场景中容易出现门缝不均、玻璃与框体穿插或开启时碰撞的问题。两门对开处应预留合理的中缝，门轴侧则要根据铰链形式确定旋转中心，保证门扇在九十度左右开启时不会与侧板、踢脚线或邻近家具发生干涉。

　　下部抽屉的建模不能只处理正面外观。抽屉面板、侧板、底板和后围板应形成独立盒体，抽屉面板与柜体前脸之间保留均匀周隙，拉手位置与门扇拉手在视觉上保持同一竖向秩序。抽屉内部可按常规滑移行程进行约束，前端拉出后应仍有足够导轨搭接长度，避免倾覆感；柜体底部若设置裙板或底座，需要明确地面接触线，保证模型落地稳定。底足、裙边和抽屉下沿之间的高度关系会影响产品的厚重感，建模时应通过正立面和侧立面反复核对。

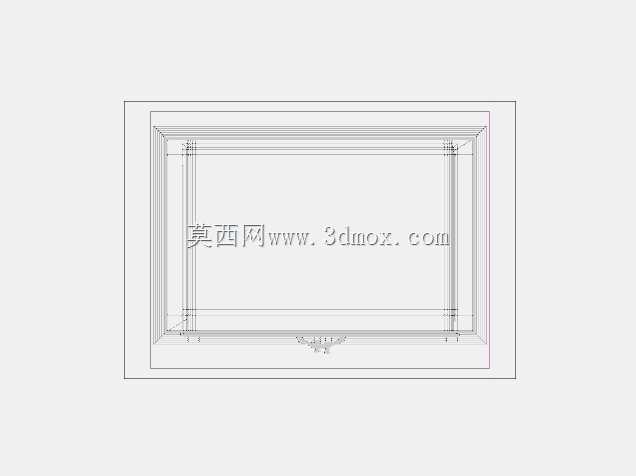

　　外形比例上，高柜整体呈窄而高的长方体轮廓，宽度主要满足双门陈列和横向抽屉面板布置，深度则以人站立取物、玻璃反射效果和靠墙安装为约束。柜深不宜过大，否则内部物品可达性变差；柜深过浅又会削弱银器、餐具等摆件的陈列稳定性。高度方向应让上部玻璃展示区占据主要视觉面，下部抽屉区作为实体基座，使产品呈现上轻下重的稳定感。顶部若带有外伸檐线，檐线前后左右的突出量需要控制，既要形成传统家具的收边效果，也要避免在紧凑空间中产生碰头或压逼感。

　　安装边界方面，柜体后背通常按贴墙布置考虑，模型落地后应检查背板、踢脚线和墙面之间的关系。若现场存在地脚线，柜体后背下部可预留退让空间，或通过底座设计使柜体前脸保持垂直。柜顶与吊顶、灯具、挂画或装饰线之间应保留检修和视觉缓冲距离；柜体两侧与门洞、窗扇、窗帘、桌椅等物体之间也要留出开门和清洁空间。玻璃门开启范围内不应布置易碰撞物件，抽屉拉出方向需要预留人体蹲取或站立操作的距离。

　　材质与结构细节在三维表达中同样关键。木质外框可体现深色调饰面纹理，玻璃门芯应具备透明或半透明反射属性，内部层板边缘、门板框条、抽屉面板和拉手需要保持层次分明。拉手虽小，却是人机交互的核心细节，其安装高度应适配成年人手部操作，门拉手与抽屉拉手的造型语言宜统一。层板厚度、背板厚度和侧板厚度不必夸张，但在剖切或近景观察时应符合家具板件的常规尺度，避免出现视觉上过薄导致的廉价感或过厚导致的笨重感。

　　从建模流程看，可先建立柜体外包络长方体，确定宽、深、高以及靠墙基准面；再拆分顶板、底板、侧板、背板、层板和下部抽屉区。门扇应作为独立子装配处理，分别保留门框、玻璃、铰链和拉手位置；抽屉也应独立成组，便于后续检查滑移路径和面板间隙。完成主体后，再补充檐线、裙板、门板线型、抽屉缝线和五金件。这样的建模顺序能够保证外观调整时不破坏内部结构，也方便在不同渲染环境中替换木色、玻璃反射率和金属拉手材质。

　　整体而言，该类柜具模型的价值在于把陈列展示、封闭防护、抽屉收纳和空间安装约束整合在同一高柜形态中。结构设计人员可据此校核板件搭接与开启干涉，室内设计人员可用于餐厅或会客区家具布置，产品建模人员则可通过玻璃门、木质框、抽屉盒体和五金拉手的组合，练习家具类产品从外观到功能细节的完整建模方法。
