医院超声检查诊室空间布局与设施

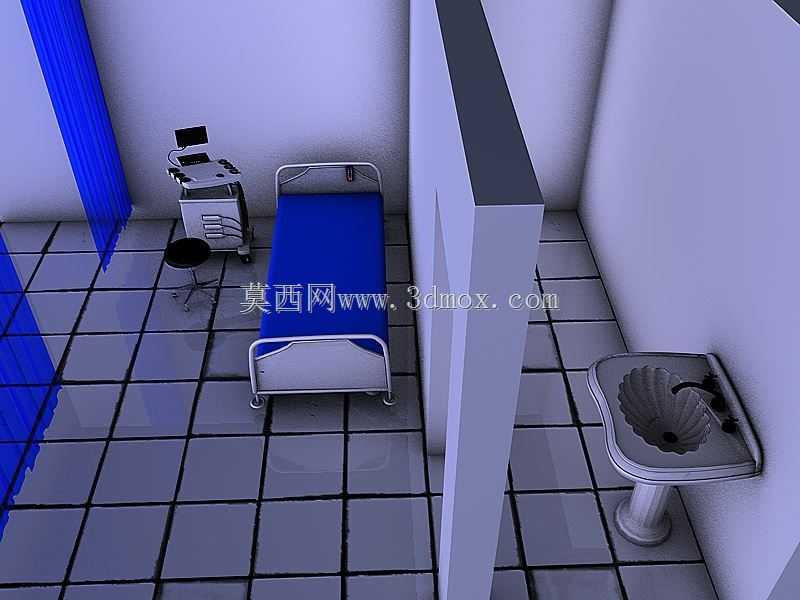

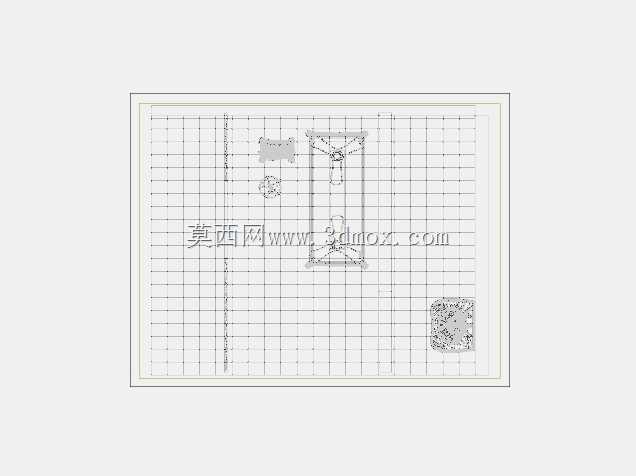

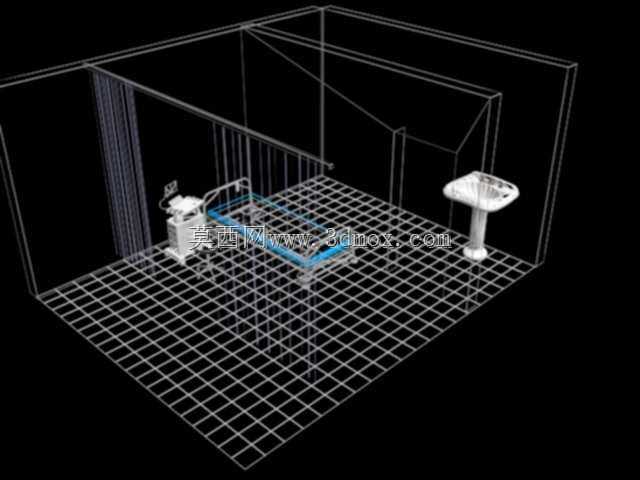

　　这套三维场景还原的是医院超声科常见的独立检查单元，整体围绕受检者动线、医师操作半径和感控要求展开。空间被一道半高隔墙划分为检查区与准备区，隔墙没有做到顶，既保证检查床区域在隔帘拉合后形成视觉遮挡，又保留上部空气流通，避免小房间长期使用后的憋闷感。地面采用整块方格地砖建模，砖缝对齐门洞和设备中心线，施工放线时可以直接以格网为基准定位床体、台车和洗手盆，减少现场二次弹线。

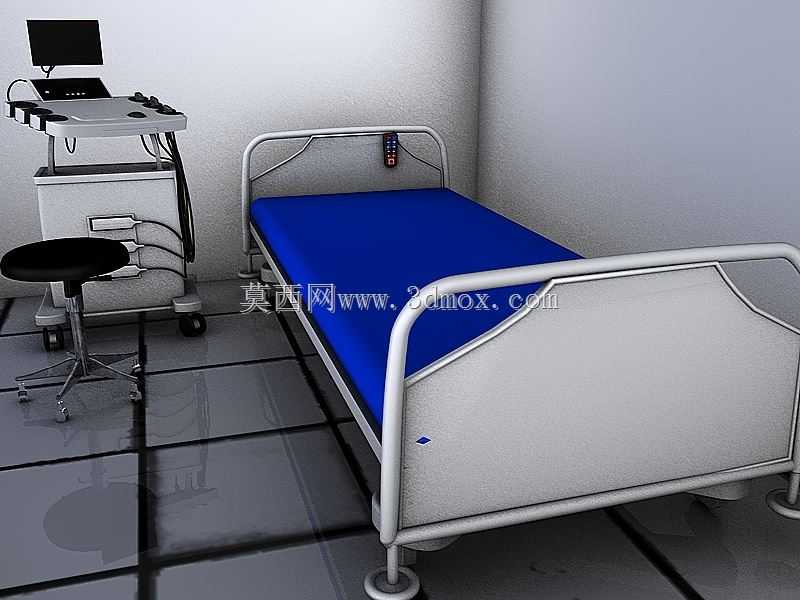

　　检查床放置在房间内侧，床头朝向设备台车一侧，床架采用金属圆管弯折成型，四脚带防滑脚垫，床面铺蓝色防护垫。建模时床体高度按患者上下方便、医师长时间扫查不需过度弯腰的区间控制，床周预留的净宽要满足轮椅回转和搀扶通行，床尾到隔墙之间留出推床、更换床单和放置脚踏凳的位置。床旁小圆凳用于患者坐姿候检或医师临时记录，凳脚配重稳定，避免在光滑地砖上滑动。

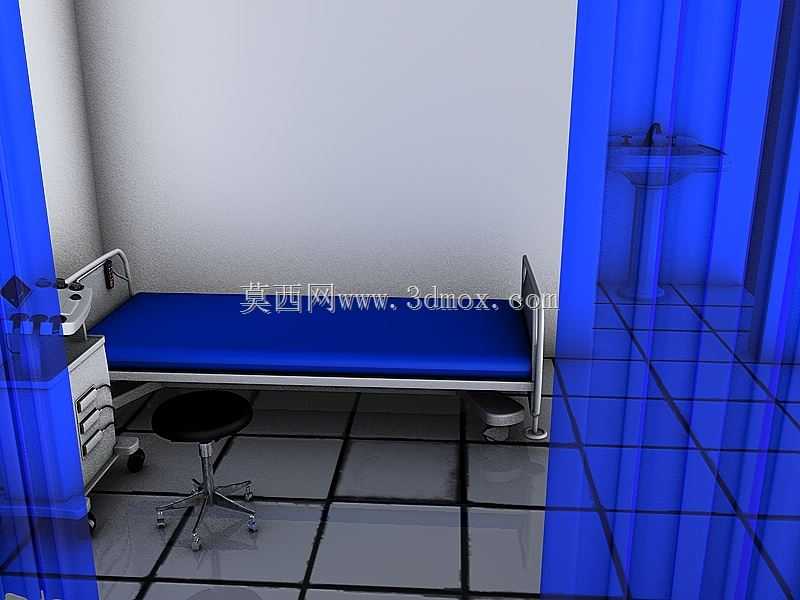

　　超声设备台车布置在床头斜侧，工作台面分层设置：上部安放显示器和操作面板，中部抽屉收纳耦合剂、纸巾、消毒湿巾和报告纸，底部为机箱与脚轮。台车的位置关系经过推敲，屏幕朝向医师站立位，探头线缆自然下垂不拖地，受检者躺卧后医师可在床侧完成腹部、浅表等多部位扫查，转身即可取用耗材。隔帘沿房间一侧顶部轨道悬挂，帘布褶皱和轨道长度都按实际遮挡范围建模，拉合后覆盖检查床正面，开启时收拢到墙角，不占用设备操作面。

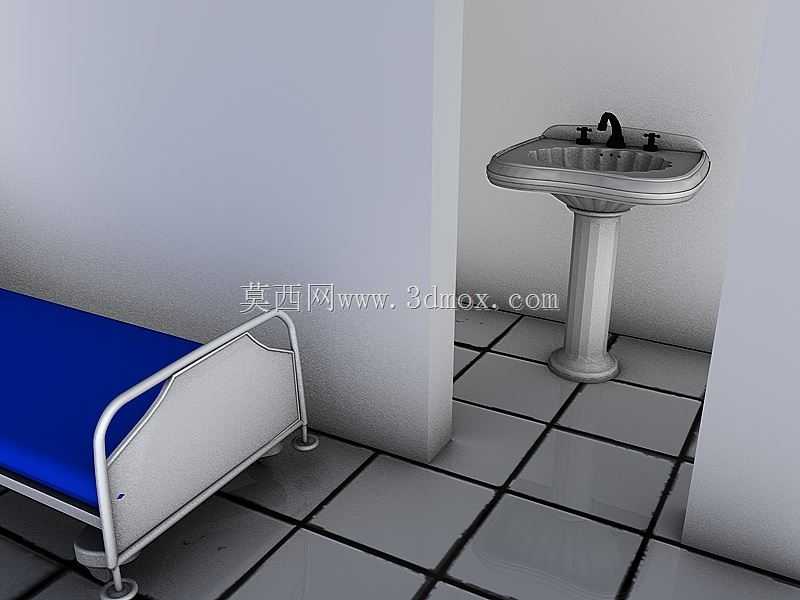

　　洗手盆设在靠门一侧的准备区，采用立柱式盆体，盆沿高度适配站立洗手，水龙头出水点落在盆腔中心，避免水花外溅。盆边台面可放置洗手液和擦手纸，地面找坡朝向地漏，虽然模型中重点表现的是盆体和水龙头，但管路接口位置已预留，便于后续对接给排水。将洗手设施放在检查区外、进门动线上，符合医师操作前后洗手、受检者进出整理的流程，也减少水渍对检查床周边电气设备的影响。

　　隔墙是这个诊室布局里的关键构件，厚度按常规轻质隔墙取值，侧边留出通道口，墙体一侧遮挡检查床，另一侧形成相对开放的洗手和等候过渡空间。墙面与顶面统一为浅色，配合冷色调照明，使屏幕显示和耦合剂涂抹区域的光线更稳定。窗帘选用深蓝色，与浅色墙地形成对比，拉帘后患者隐私区域边界清晰。

　　从安装边界看，房间内固定设施只有隔墙、洗手盆和隔帘轨道，超声台车、检查床、凳子均为可移动设备，后期科室调整时可以重新排布。建模过程中把各设备的外接轮廓、开门弧线、帘布展开范围和椅凳抽拉距离都做了校核，保证满配状态下通道不被挤占。电气方面，台车供电插座宜布置在床头侧墙面低位，洗手盆附近插座需远离溅水范围并采取防溅措施；隔帘轨道安装在吊顶或结构顶板上，固定点间距满足帘布承重。

　　场景内各物件的材质区分明确：金属床架与台车骨架表现为喷涂或金属表面，床垫和帘布为织物质感，洗手盆为陶瓷，地砖带轻微反光。这样的材质划分不仅用于渲染表现，也方便在深化设计时统计装修面层、固定家具和医疗设备的范围。对结构设计人员而言，该模型可用于诊室模块化布置、设备间距复核和装修施工交底；对设备选型人员而言，可以直观看清超声台车、检查床与卫生设施在有限面积内的协调关系，避免设备到场后出现开门干涉、线缆跨通道或洗手区与检查区流线交叉等问题。
