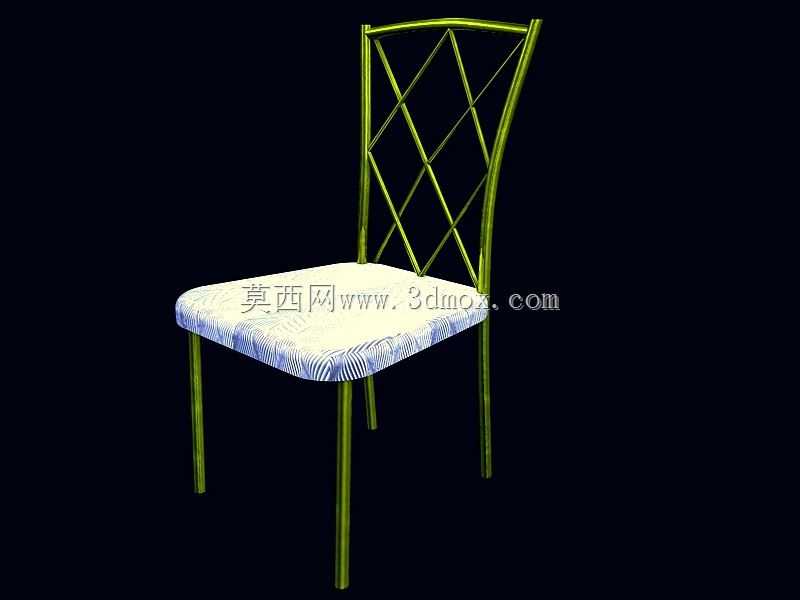

交叉靠背金属框架软垫餐椅结构

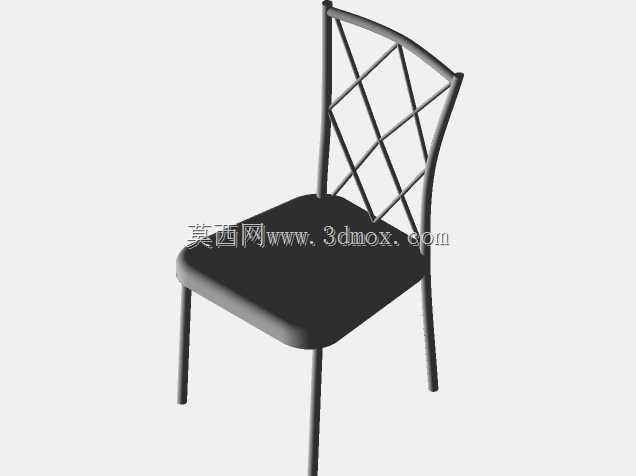

　　该座椅结构以日常餐饮、会客与休闲落座场景为核心进行建模，整体由四根金属圆管椅腿、交叉格构式靠背以及带软包的方形座面组成。椅腿采用细长圆管截面，前腿垂直落地并直接承托座面四角，后腿向上延伸形成靠背两侧的主支撑立柱，这种连续杆件布置减少了额外拼接节点，使框架受力路径更加直接。座面下方由椅腿顶端围成矩形支撑边界，软包座垫搁置在框架上，边缘略微外伸，既保证落座时臀部与座面的接触面积，也避免金属框架直接硌压腿部。靠背区域没有采用整块板件，而是在两根后立柱之间布置多根斜向金属杆，杆件相互交叉形成菱形网格。该结构一方面利用斜杆的三角形传力特性提升靠背平面内的抗剪与抗变形能力，另一方面保留较大镂空率，减轻视觉重量，也便于清洁和通风。

　　靠背顶部设置横向连接杆，将两侧后立柱上端锁定，防止立柱在背部倚靠载荷下向外张开；交叉斜杆的端点均落在侧立柱或顶部横杆上，节点位置在模型中表现为连续焊接或刚性连接关系，适合在后续细化时补充焊缝、脚套或连接件。从使用功能看，这类座椅适用于餐厅、咖啡厅、家庭餐桌旁以及临时会客区。座面软包层承担人体重量的分散作用，金属框架承担主要弯曲和轴向载荷。人落座时，前腿主要承受座面前缘传递的压力，后腿同时承受座面后部压力和靠背倚靠时产生的弯矩；交叉靠背在人体背部向后施压时，斜杆受拉或受压并将力传至两侧立柱，使靠背不会因局部集中力而明显后倾。建模时可将圆管框架作为中心线骨架先行搭建，确定椅腿外张角度、座高、靠背高度和杆件交叉位置，再沿骨架赋予统一管径。

　　座垫不宜与金属框架做成完全刚性一体，应保留软包层、垫层和底部承托板的层次关系：底层承托板与椅腿连接，中间泡沫层提供压缩变形，外层包覆材料形成圆角和柔和边缘。座垫前缘可设置轻微圆角和下斜轮廓，降低膝窝处压迫感；靠背杆件与人体背部之间并不直接大面积接触，实际产品中可通过软垫、靠包或杆件间距控制倚靠舒适度。外形边界方面，座椅宽度由座面左右尺寸决定，深度方向需兼顾座垫前后长度与后腿后倾位置，靠背高度应超过人体腰部支撑区，使交叉网格能够覆盖背部主要倚靠范围。椅腿底端应预留脚垫安装空间，脚垫既可以增大与地面的摩擦，也能调节微小不平地面造成的晃动。若用于批量制造，圆管可采用弯管、切割与焊接工艺完成框架，表面进行涂装或电镀处理；

　　交叉节点处需控制焊接热变形，避免靠背网格出现错位。三维结构检查时应重点关注后腿与靠背立柱的过渡区、座面四角支撑点、斜杆交叉节点以及椅腿着地稳定性。模型整体没有复杂传动机构，但对杆件空间角度、节点干涉和座包配合关系要求较高，适合作为家具结构设计、室内陈设布置以及金属管材家具建模练习的参考对象。
