折叠悬臂式带放大镜工作台灯结构设计

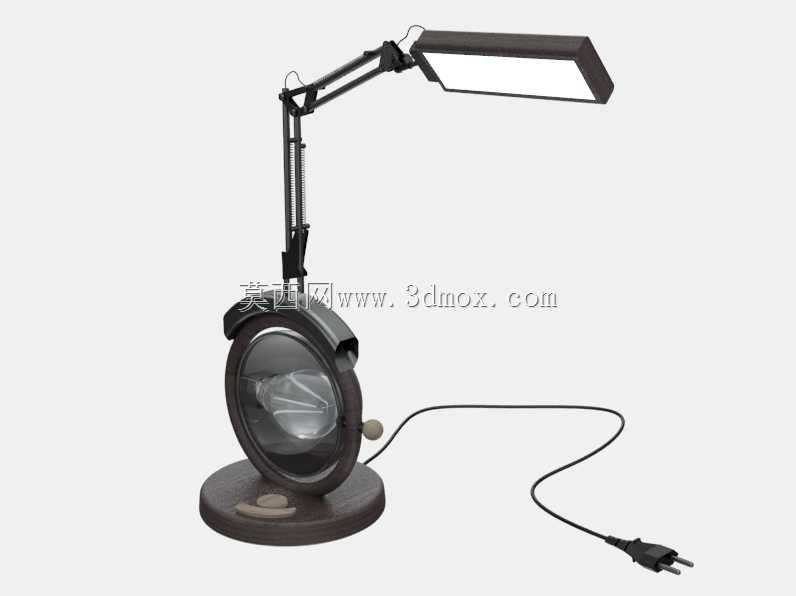

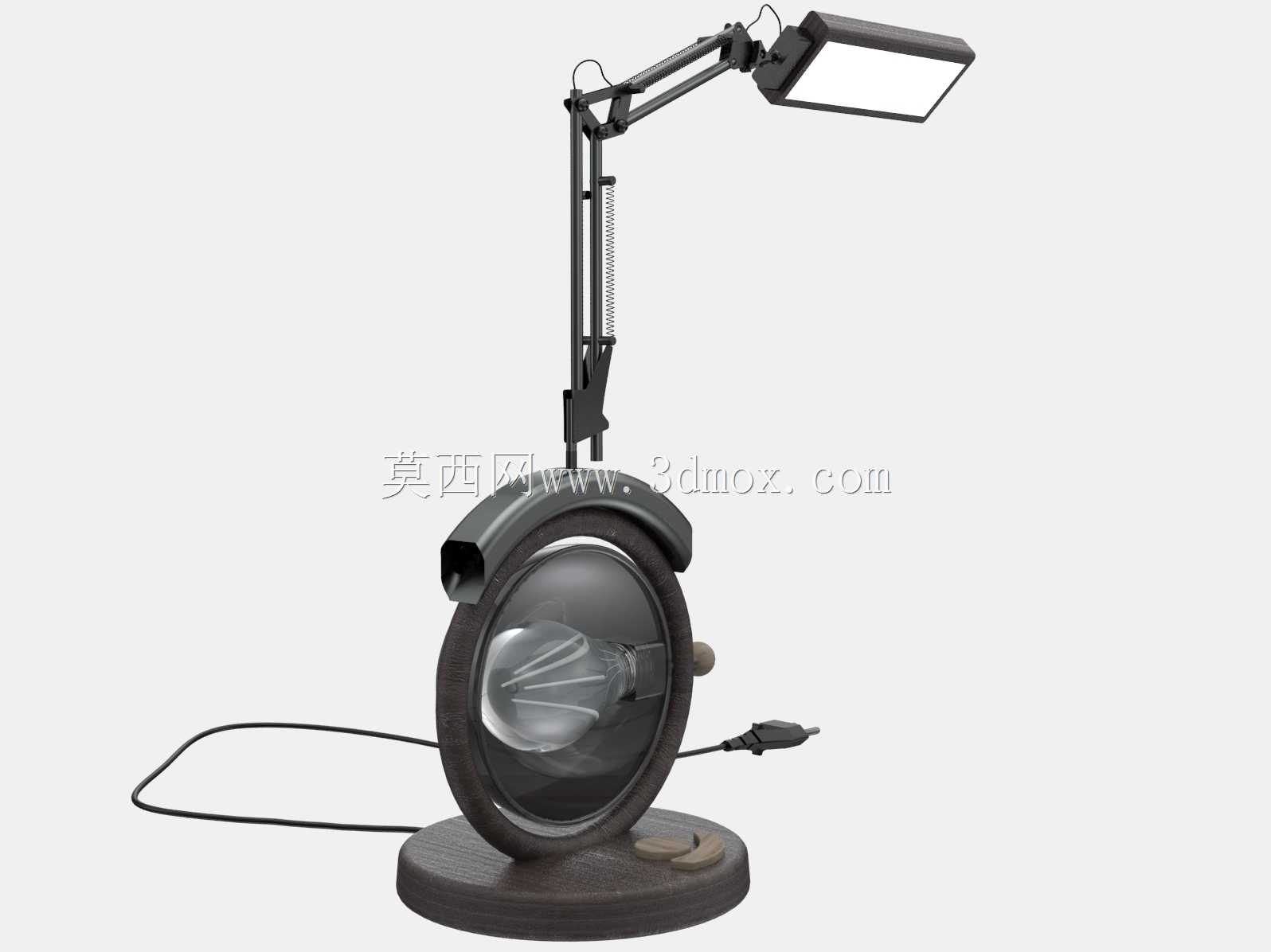

　　这款桌面照明灯具的结构方案围绕近距离精细作业场景搭建，整体采用圆盘铸铁质感配重底座、双平行四边形折叠悬臂、长条形矩形发光灯头三段式布局，底座前端集成大口径圆形放大镜组件，配套引出两芯电源线与两脚插头，适配电子焊接、手工装配、文玩修整、图纸核验、实验室小件检视这类需要长时间局部高照度照明，同时偶尔需要放大观察细小焊点、印刷字符、精密纹理的工位使用。

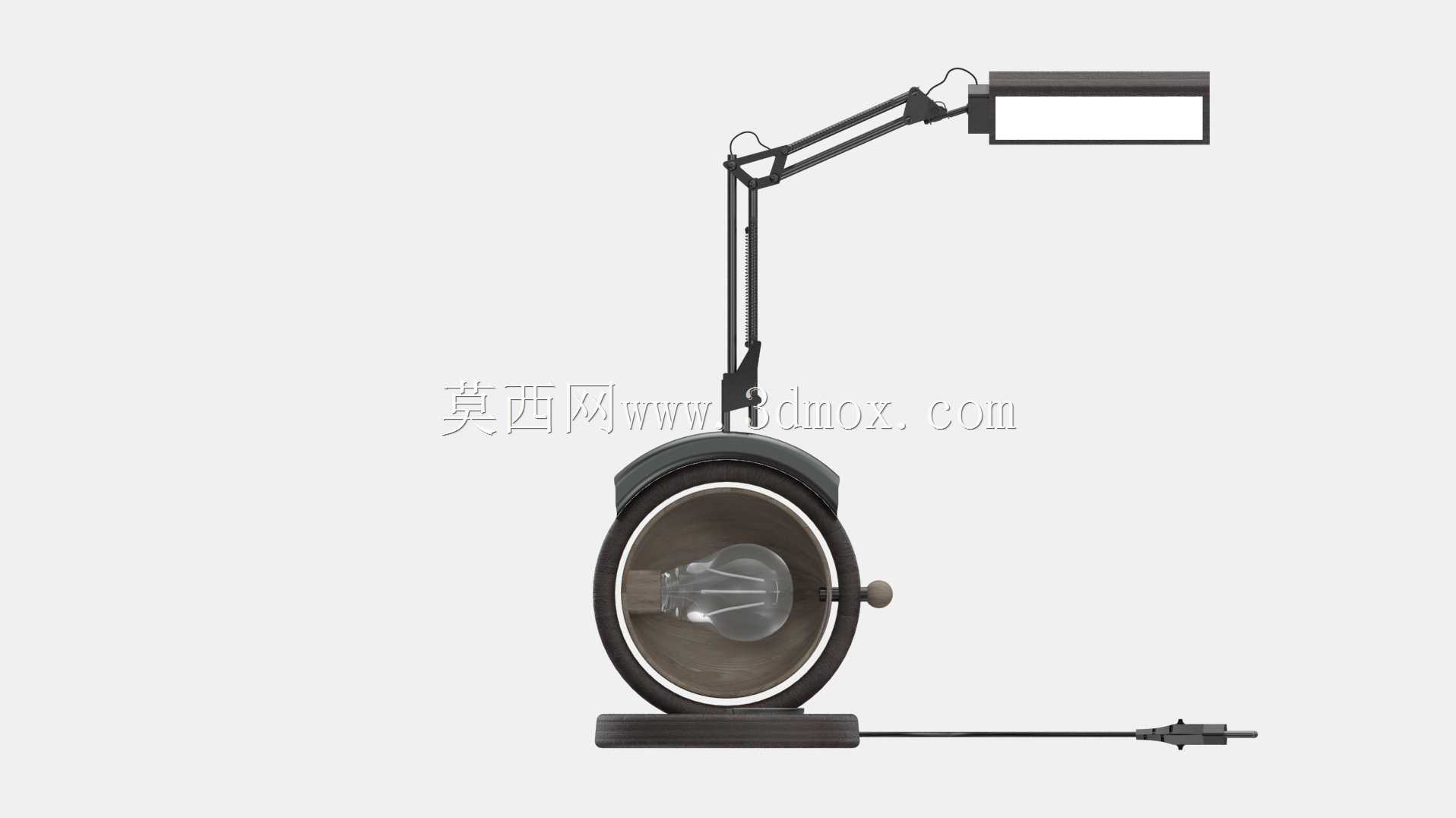

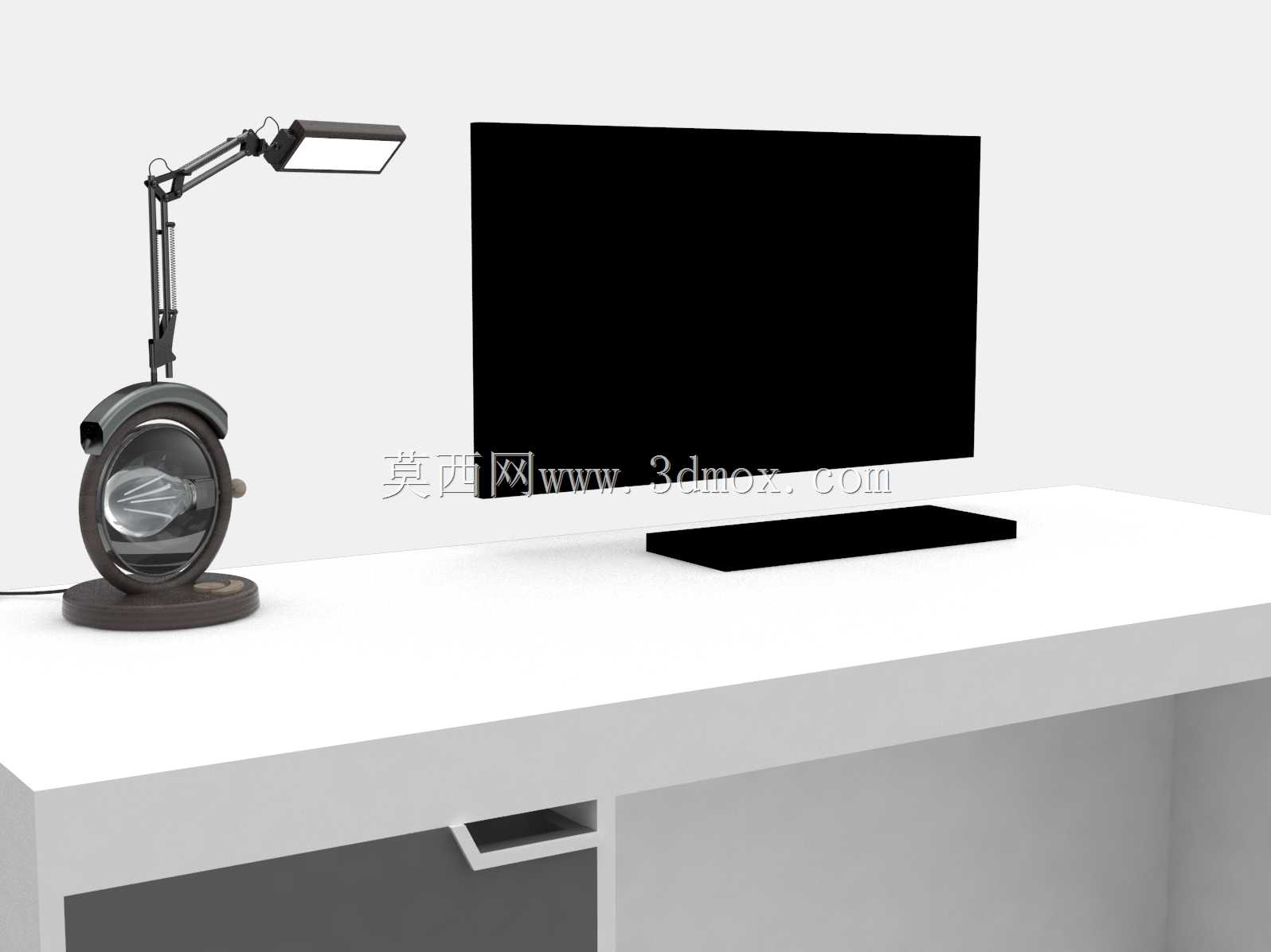

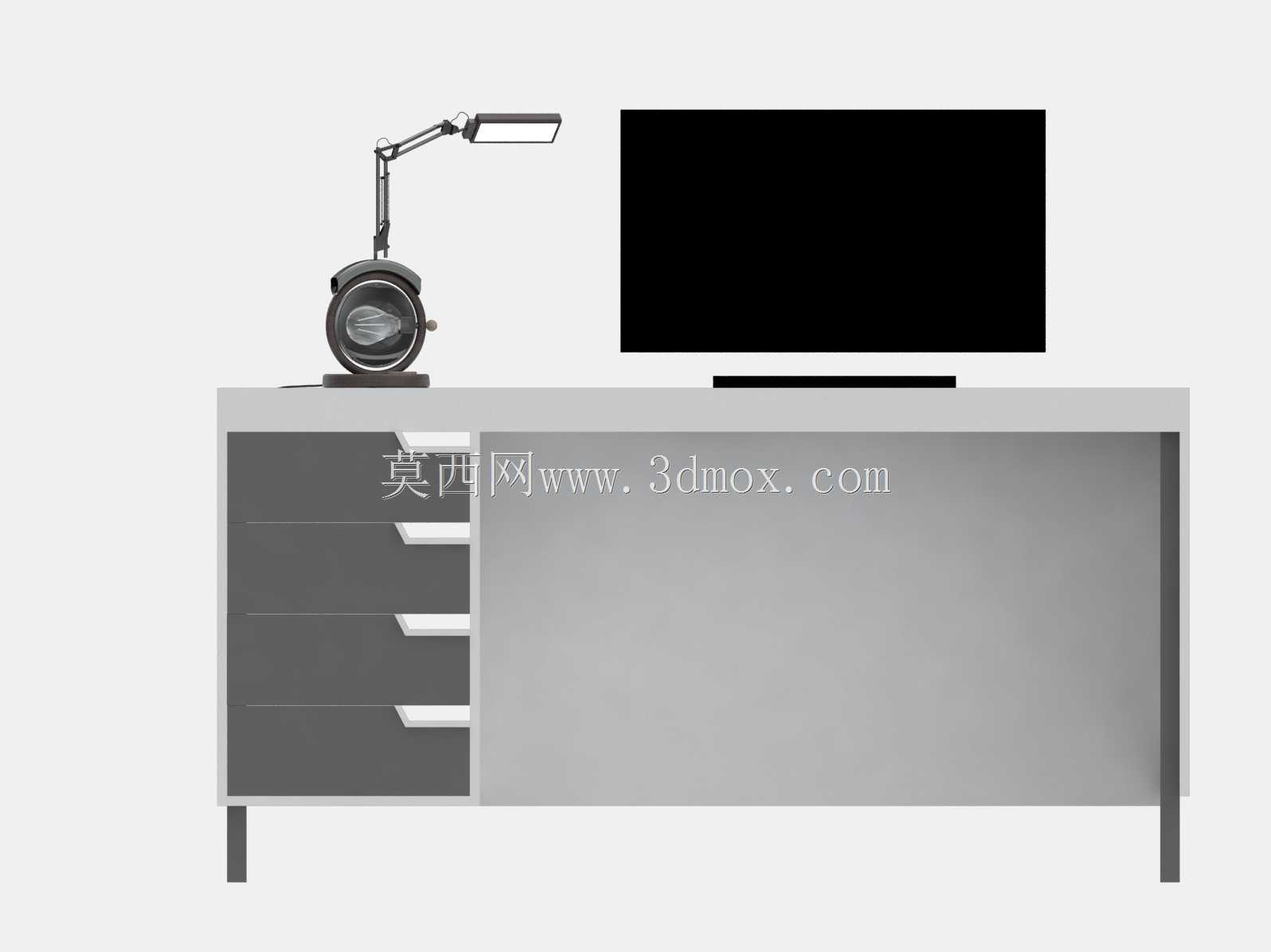

　　从安装边界来看，圆盘底座直径控制在180mm左右，整体静置 footprint 仅占用桌面约0.03㎡，底座底部预留防滑垫安装槽，无需额外打孔固定，直接放置在木质、金属防静电工作台面即可；折叠悬臂完全收拢时整机高度约220mm，灯头收折后横向伸出长度不超过150mm，方便工位闲置时推入显示器下方、工具架隔层收纳；悬臂完全展开后，灯头中心距离底座旋转轴的最大水平作业半径可达650mm，垂直调节高度范围覆盖底座台面以上120mm至720mm区间，足以覆盖常规400mm×600mm工作台的全部操作区域，不管是俯身查看底座附近的细小零件，还是抬臂照亮工位远端的待装配件，都不需要挪动底座。

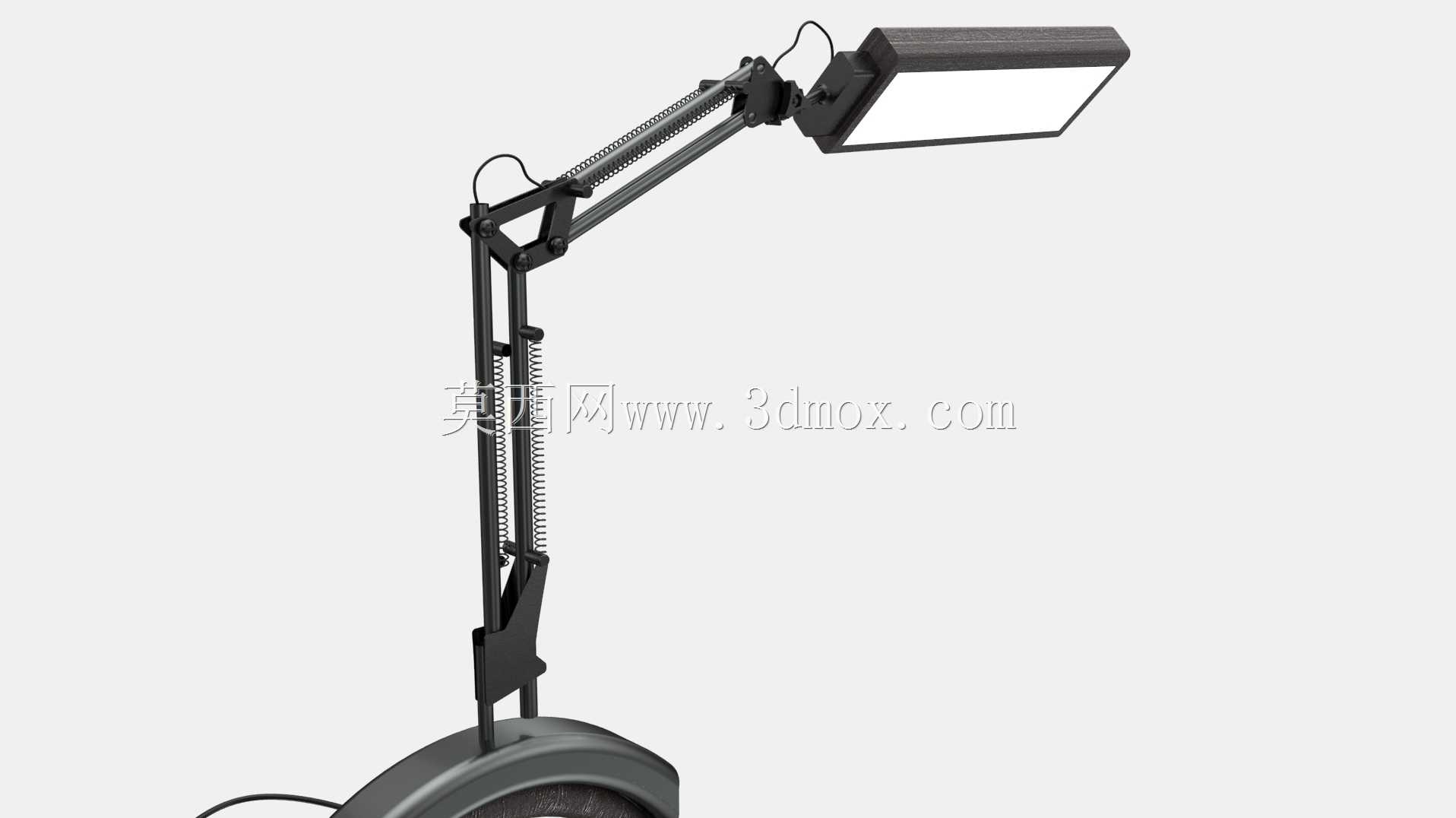

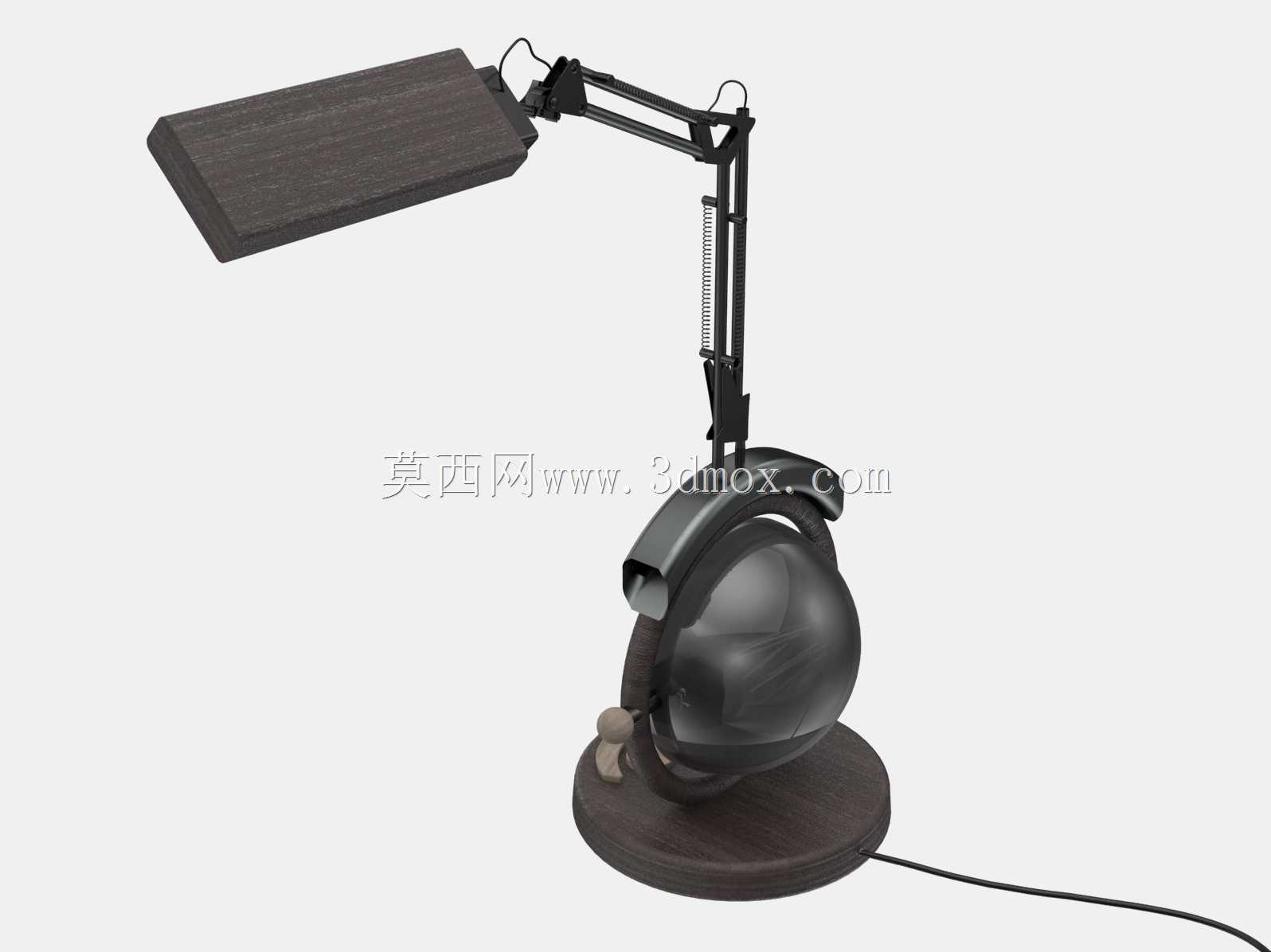

　　悬臂部分采用经典的双杆平行四边形连杆机构，每一节铰接点都设置了阻尼锁紧旋钮与预紧弹簧，弹簧的拉力经过匹配计算，刚好抵消灯头与悬臂自身的重力矩，使用者单手握持灯头就可以随意推拉调整照射角度，松开手之后机构不会出现下坠、回弹移位的问题；平行四边形的连杆几何约束保证了灯头在整个升降、伸展行程中，发光面始终可以保持预设的俯仰角度，不会随着悬臂抬升出现灯面歪斜、光线跑偏的情况。灯头与悬臂末端的连接位置额外设置了一圈360度旋转关节，灯头自身还可以绕横向轴做±90度俯仰翻转，既能把光线垂直向下投射到工作台面做泛光照明，也可以把灯头侧转，让光线以低角度斜射在工件表面，凸显零件表面的划痕、装配缝隙，配合检视工序使用。

　　长条形灯头的发光面做了匀光扩散处理，出光宽度约80mm、长度约260mm，发光区域的长宽比接近3:1，投射在桌面的光斑为长椭圆形，相比传统圆形小灯头，它可以一次性照亮整条焊接工位、整排待组装小零件，不需要频繁挪动灯位去追着工件照；灯壳采用薄型折弯结构，内部预留LED灯板安装位与驱动电源走线腔，悬臂的中空连杆直接作为走线通道，电源线从底座内部穿入，顺着两节连杆内部走到灯头，外部完全没有裸露的飞线，避免作业过程中电线勾挂工具、碰倒工件。

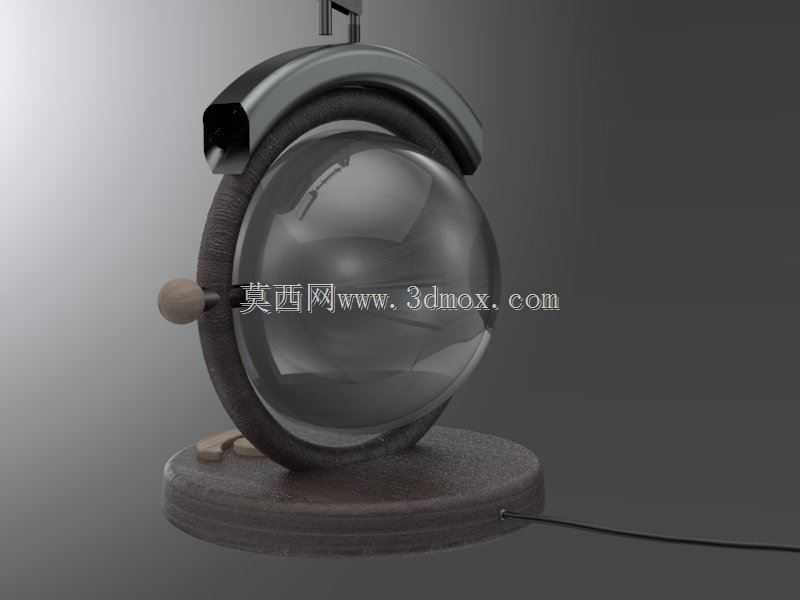

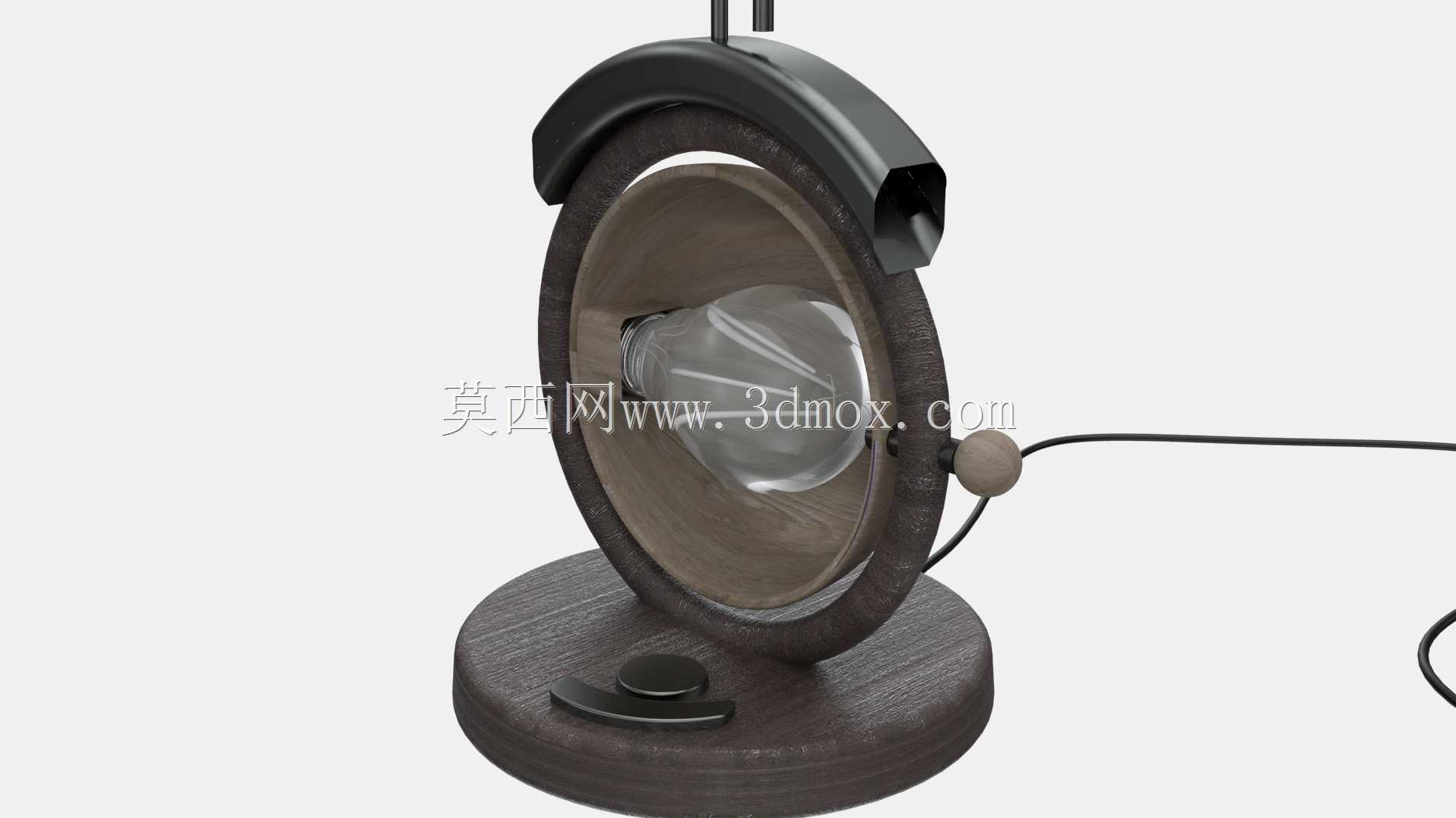

　　底座集成的放大镜采用大口径双凸透镜，镜片通过可翻折的支架固定在底座前侧，不需要放大观察的时候可以把放大镜向上翻起贴靠悬臂根部，完全不占用桌面操作空间；需要检视细小零件时，把放大镜向下翻转到工作台面上方约150mm的位置，视线透过镜片可以获得约2倍的放大效果，配合上方灯头投射的均匀光线，镜片表面不会出现明显反光，长时间观察眼睛不易疲劳。底座顶面还设置了圆形船型开关与调光旋钮安装位，开关位置就在手腕自然搭放的底座边缘，作业过程中不用抬手摸索，指尖就可以直接控制灯具通断、调节亮度档位。

　　整套结构的配重经过重心校核，当悬臂完全伸展到最大水平半径、灯头负载附加小型夹具的工况下，整机重心依然落在圆盘底座的支撑轮廓以内，不会出现前倾倾覆的问题；所有铰接孔位都预留了衬套安装间隙，长期反复调整角度之后也不会出现连杆晃动、定位松动的情况，兼顾了桌面设备的操作灵活性与长期使用的结构稳定性。
