双Type-C快充数据线结构造型

　　在消费电子结构开发与周边配件选型中，双端USB-C接口线缆是高频出现的连接部件。它既承担手机、平板、笔记本、移动电源之间的电力传输，也用于外设调试、数据同步、车载互联和桌面工位布线。实际项目里，线缆并不是简单画一根圆柱线即可：插头壳体、注塑尾档、线身弯曲半径、盘绕状态以及接口插拔方向，都会影响产品渲染、包装内衬设计和整机装配干涉检查。

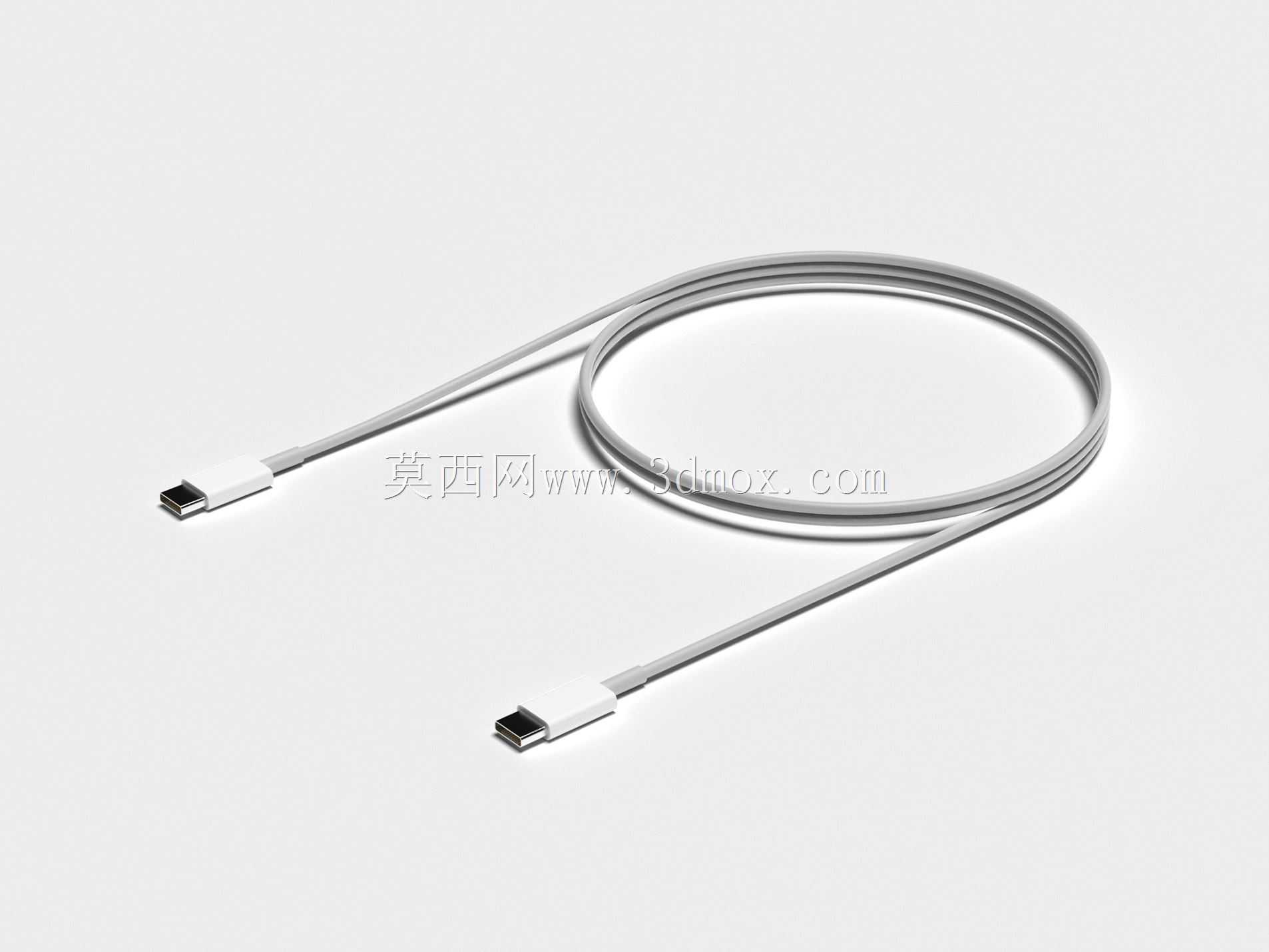

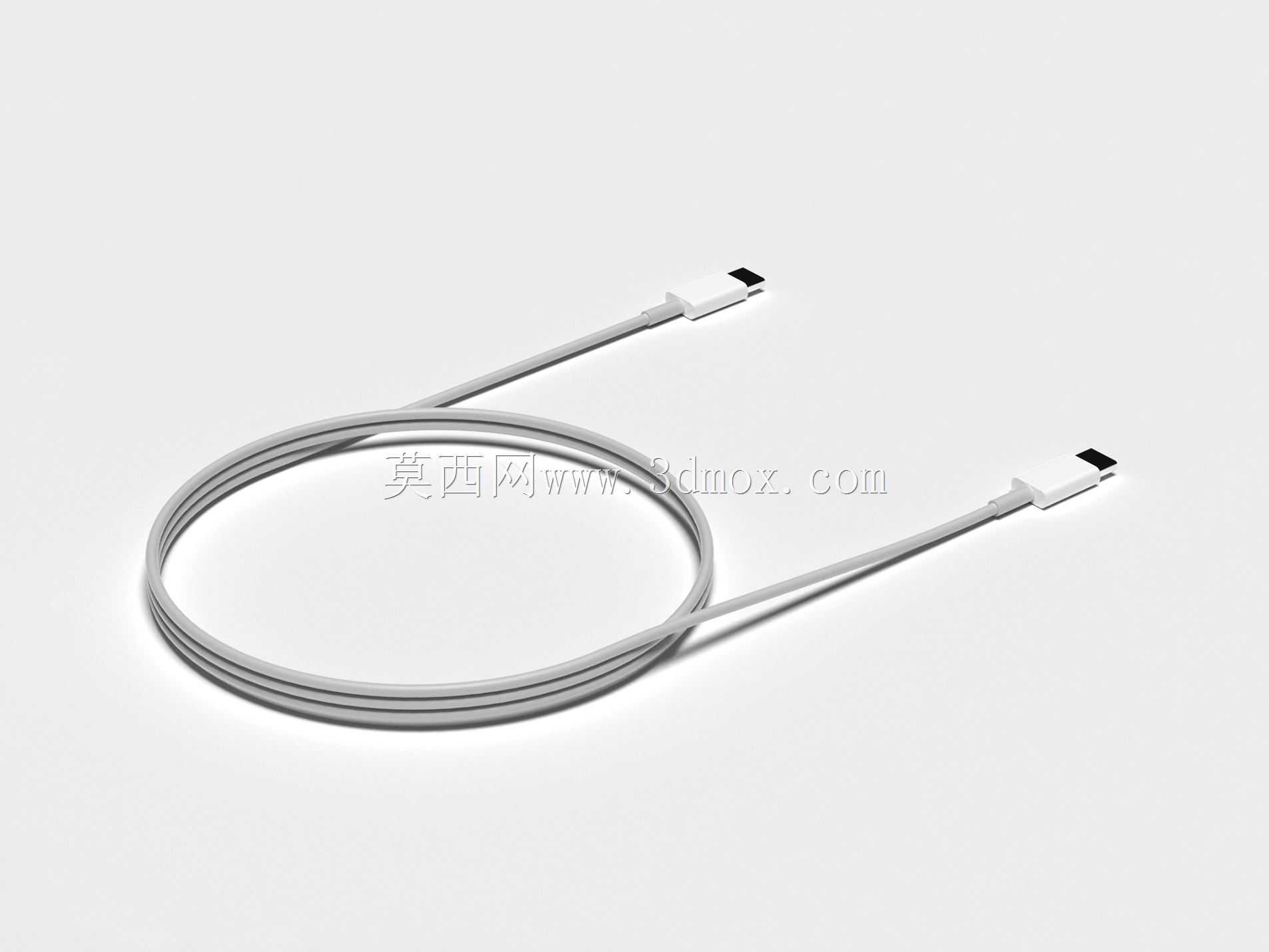

　　该造型围绕一米规格的双C口充电线展开，线身采用自然盘绕的摆放方式，能够直观表现柔性线缆在松弛状态下的曲率变化。线缆中段形成多圈近似椭圆的环，两端从盘绕区域向外延伸，插头分别落在不同方向，这种姿态更接近产品展示图、电商主图和包装开箱场景。对于结构工程师而言，盘绕状态可用于评估线材的柔顺程度；对于工业设计师而言，它能帮助确认白色线材在浅灰背景下的轮廓层次、高光走向和插头比例。

　　两端接头采用对称的USB-C公头形态，端部金属壳保持窄长矩形特征，外侧为绝缘塑胶外壳，靠近线身位置设置逐渐放大的应力释放段。该区域是线缆设计中的关键部位：充电线在日常使用中会反复弯折、拉扯和扭转，若尾档过渡过硬，用户握持手感差；若过渡过软，线材根部容易出现断芯、外皮开裂。建模时需要让尾档从插头壳体平滑过渡到线径，曲面不能出现突兀折角，同时保留足够的包覆长度，使弯折点远离焊点和屏蔽壳。

　　线身部分按圆形截面柔性电缆处理，表面保持连续、干净的外皮质感。实际产品中，该类线缆内部通常包含电源芯线、信号芯线、屏蔽层、抗拉纤维和外被材料，但在外观结构模型中重点表达的是外被直径、插头大小和整体走线关系。一米长度在桌面使用场景中较为常见：连接笔记本与手机时可覆盖键盘旁区域，连接床头充电器与移动设备时也能保留适当活动余量。若用于机柜或自动化测试台，该长度则适合短距离跨接，过长会造成走线堆积，过短则会限制设备摆放。

　　从安装边界看，USB-C插头的金属端部需要保持标准接口的薄型轮廓，插头壳体宽度、厚度和插入长度应与设备端插口周边空间匹配。在带保护壳的手机、平板支架、车载中控或紧凑集线器上，插头肩部尺寸过大可能顶住壳件或相邻接口，因此模型中插头外壳与尾档的比例关系可作为干涉检查参考。线缆盘绕外径也会影响收纳包、扎带位和包装托盘设计：多圈线体叠加后并非完全平面，相邻线匝之间存在轻微上下层次，内衬槽宽度不能只按单根线径计算，需要预留弯曲和堆叠公差。

　　设计思路上，该造型没有加入多余装饰，而是突出消费电子配件常见的极简白色外观。白色线材对曲面连续性要求较高，任何表面褶皱、曲率突变或插头错位都会在渲染中被放大。走线采用两端舒展、中部盘绕的方式，既能展示完整线缆长度，又能避免长直线在画面中显得呆板。插头朝向略有差异，使金属端头、塑胶壳和尾档过渡都能被观察到，适合用于产品外观评审、配件陈列设计以及线缆类曲面建模练习。

　　在工程应用中，这类模型还可作为数码产品场景的配套资产。例如搭建桌面充电站时，需要线缆连接充电器、手机、笔记本和扩展坞；制作产品爆炸图或使用场景图时，线缆能够补充真实使用关系；在包装设计中，盘绕线体可用于核对吸塑盒、纸托和绑线槽的空间占用。对于三维建模人员，重点不在复杂内部机构，而在柔性线材的曲线控制、插头细节比例、尾档曲面过渡以及真实摆放下的空间关系。

　　整体来看，该数据线造型准确呈现了双USB-C充电线的典型外观：两端接头小巧对称，线身圆润连续，盘绕形态自然，尾档过渡明确。它适用于消费电子配件展示、充电套装搭配、包装收纳校核、桌面设备布线演示以及线缆结构建模参考，能够帮助设计者在外观表达和空间校核之间建立更直观的判断。
