透明大容量家用储水塑料瓶结构设计

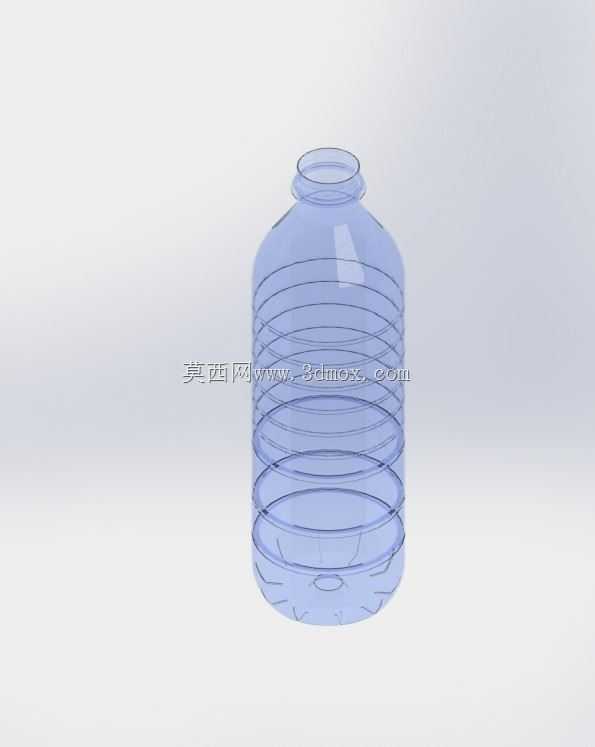

　　日常居家储水、户外便携取水以及小型饮品分装场景里，大容量透明塑料瓶是使用频率极高的容器类制品，这款瓶体的三维结构完全围绕吹塑成型工艺、实际握持搬运、堆叠存放以及密封装配需求展开，没有多余的装饰特征，每一处曲面和筋位都对应实际使用中的受力与工艺约束。

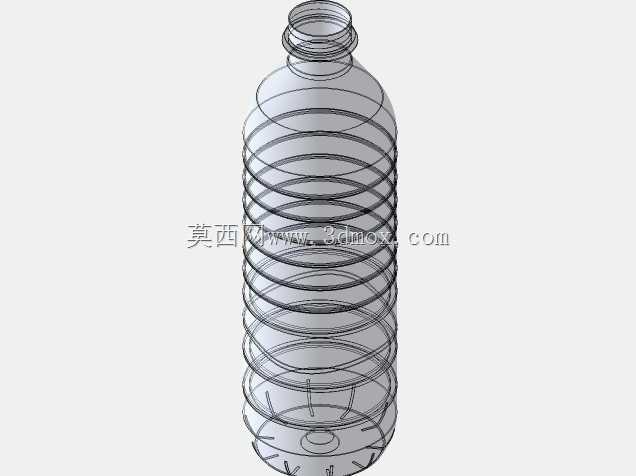

　　从瓶体底部开始梳理设计逻辑，大容量水瓶满载液体后整体重量集中在底部支撑区域，常规平底结构在吹塑冷却后容易出现内凹变形，放置在平整台面时会出现晃动、放置不稳的问题，因此底部采用多瓣式内凹支撑脚结构，中心位置设置圆形内凹定位槽，周向均匀分布的弧形支撑凸边既可以让瓶底和放置台面形成多点稳定接触，抵消成型收缩带来的平面度误差，也能在堆叠码放时让上层瓶体的瓶口区域嵌入下层瓶底的定位槽内，避免多层堆放时出现滑移倾倒。底部周向同样布置了多道环形凸起加强筋，吹塑成型时这些筋位可以增加底部的材料局部厚度，提升满载状态下的抗冲击能力，日常搬运过程中不慎磕碰地面时，环形筋可以分散冲击应力，避免瓶底出现开裂漏液。

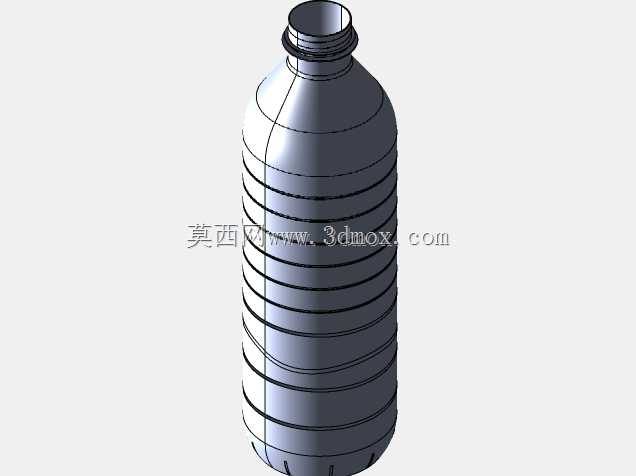

　　瓶身主体段是整个容器的容积核心，整体采用等直径圆柱曲面作为基础轮廓，圆柱形态的优势在于周向受力均匀，内部盛装液体后内压会均匀作用在筒壁上，不会出现异形截面位置的应力集中问题。筒壁上没有采用光滑直面设计，而是沿轴向等间距布置了多道外凸的环形加强筋，这些筋位的作用覆盖多个使用维度：首先是结构补强，薄壁PET瓶身如果完全为光滑圆柱，手持挤压或者满载搬运时很容易出现局部凹陷变形，环形筋相当于在筒壁上增加了多道环形加强梁，大幅提升筒壁的径向抗外压能力，即使空置状态下堆叠存放，上层瓶体的重量也不会把下层瓶身压瘪；其次是防滑作用，瓶身表面冷凝水附着或者手部沾湿的情况下，光滑筒壁很容易打滑脱手，凹凸交替的环形筋可以和手掌接触面形成多道摩擦卡位，搬运握持时摩擦力显著提升；再者这些环形筋在吹塑脱模阶段可以作为材料流动的导流结构，让熔融型坯在模具型腔内吹胀时材料分布更均匀，避免薄厚不均导致的局部强度不足。

　　瓶身向上过渡到肩部区域，这里采用大曲率圆弧收敛曲面，从大直径筒身平滑过渡到小直径瓶口段，没有采用直角转折结构。直角转折位置在吹塑成型后会出现应力集中，而且倾倒液体时直角位置容易残留液体，无法完全倒净；大圆弧过渡曲面一方面让液体倾倒时流动路径顺畅，瓶内残留液量大幅降低，另一方面肩部的曲面厚度在吹塑过程中可以保持均匀，拧动瓶盖施加扭矩时，肩部可以分散瓶口传递的扭转应力，不会出现肩颈位置开裂的问题。肩部一侧还预留了平整的贴标区域，曲面弧度经过优化，标签粘贴后不会出现翘边、褶皱，满足产品标识粘贴的工艺需求。

　　瓶口段采用标准外螺纹结构，螺纹牙型为通用圆牙螺纹，和配套瓶盖的内螺纹旋合后可以实现可靠密封，螺纹段下方设置了一圈环形防盗环卡位，瓶盖装配后防盗环和卡位凸台扣合，首次开启时防盗环会断裂，直观提示容器未被开启。瓶口端面为平整密封面，瓶盖内的密封垫片压紧在该端面上即可实现液密密封，不需要额外复杂结构。瓶口的内径尺寸经过匹配，既可以满足常规饮用水快速灌装的流速要求，也可以适配常见的桶装水抽水器、导管等外接配件，拓展使用场景。

　　从安装边界和外形尺寸来看，瓶身最大外径控制在常规家用饮水机置物格、汽车杯架扩展位以及户外背包侧袋的适配范围内，整体高度和容量匹配，满载后重心落在瓶身中下区域，放置时稳定性好；瓶身所有外轮廓都做了圆角过渡，不存在尖锐棱角，搬运接触时不会划伤手部，吹塑模具的分型面设置在瓶身轴向中心位置，所有侧向凸起特征都顺着脱模方向设计，不需要复杂的侧向抽芯结构，模具加工成本和成型良率都能得到保障。整个瓶体的壁厚分布遵循瓶口、底部位置偏厚，筒壁均匀偏薄的原则，在满足结构强度、抗跌落性能的前提下尽可能控制材料用量，兼顾轻量化和耐用性。
