内燃机动力系统活塞结构三维设计

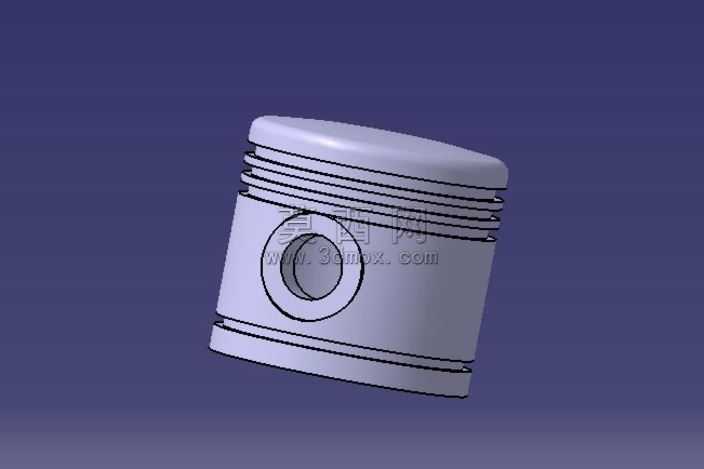

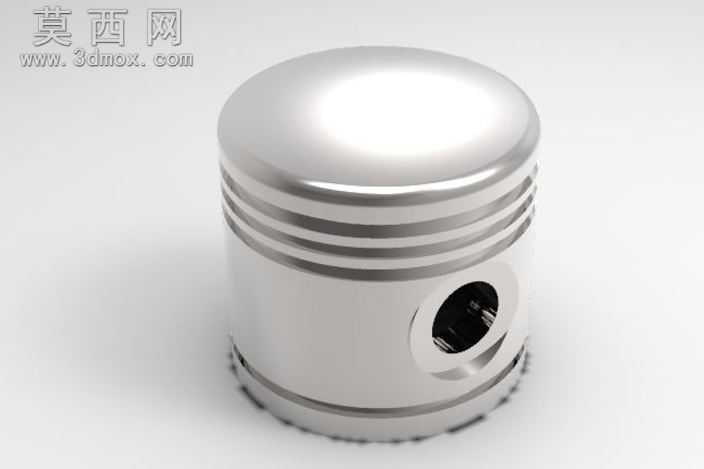

本作品为内燃机动力系统核心往复运动零件活塞的三维设计模型，建模过程严格遵循机械设计规范，以活塞实际工作工况为核心依据完成全参数化构建。模型整体采用轴对称结构设计，顶部为平整的燃烧室承压面，边缘做圆弧过渡处理，可有效降低工作过程中的应力集中问题，提升高温高压工况下的结构强度。活塞头部区域设计有多道平行环槽结构，用于安装气环与油环，环槽的宽度、深度以及相邻环槽的间距均按照内燃机密封、刮油的功能需求设定，可保证活塞在气缸内往复运动时实现可靠的燃气密封，同时完成气缸壁多余润滑油的刮除作业，避免机油进入燃烧室参与燃烧。活塞销座区域位于模型中部两侧，为同轴的通孔结构，孔壁做加厚处理，用于安装活塞销实现活塞与连杆的连接，可将燃烧做功产生的推力传递至连杆，进而驱动曲轴旋转完成动力输出，销座与活塞主体的衔接位置做平滑过渡处理，可有效分散活塞销传递的交变载荷，避免长期往复运动下出现结构疲劳开裂问题。模型裙部为圆柱导向结构，表面设计为光滑曲面，可在活塞往复运动过程中与气缸壁配合起到导向作用，保证活塞运动轨迹的同轴度，避免出现偏磨、卡滞等故障。建模过程中对活塞各部位的壁厚做差异化设计，头部区域壁厚略大于裙部，可承受燃烧室爆燃产生的瞬间高压，裙部壁厚相对较薄可降低整体往复运动质量，减少曲轴运转的惯性负载。材质设定上选用内燃机活塞常用的铝合金材质参数，渲染时还原金属哑光质感，表面无多余装饰结构，完全贴合工业零件的实际外观特征。整体模型结构完整无缺失，各功能部位的尺寸比例符合通用内燃机活塞的设计标准，可用于动力系统结构教学、发动机装配模拟、零部件力学仿真分析等场景，能够直观展现活塞的结构特点与工作原理，为相关机械设计、教学演示工作提供精准的三维数字模型支撑。
