弯头式3.5mm音频插头三维结构设计

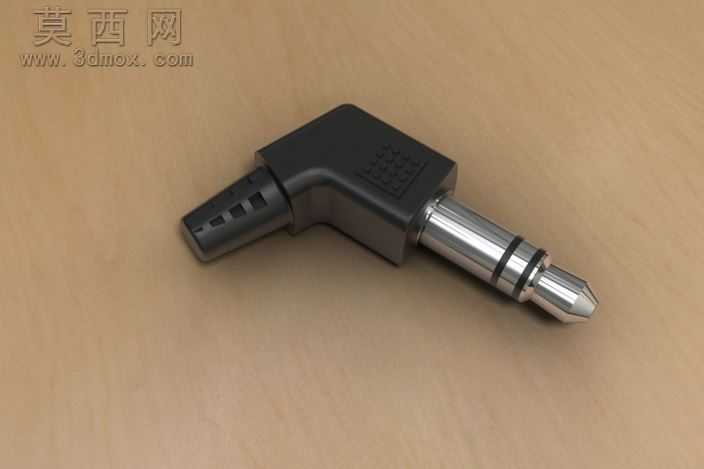

本模型为弯头式3.5mm三级音频插头的三维建模作品，建模过程中首先对实物进行结构拆解，将整体划分为L型绝缘塑壳、金属插芯、接触极片三个核心模块，依托三维建模软件的参数化建模功能，先绘制金属插芯的回转体截面轮廓，通过回转命令生成三段式接触极的基础基体，再对插芯端部的导向倒角、极片间的绝缘分隔槽进行精细化切削建模，保证每段接触极的轴向尺寸、直径公差符合通用3.5mm音频接口的行业规范，确保虚拟装配时可与标准母座实现无干涉配合。针对L型塑壳部分，先绘制拐角处的过渡曲面轮廓，通过扫掠命令生成塑壳的整体外形，再对塑壳表面的防滑纹理阵列建模，还原实物表面的颗粒状防滑结构，同时在塑壳与线材衔接的端部设计出线导向槽，模拟实际使用中线材弯折的避让空间，避免线材根部反复弯折造成的断裂问题。材质渲染阶段，为金属插芯部分赋予抛光镍合金材质，调整金属材质的反射率、粗糙度参数，还原金属插芯的亮面金属质感，同时为接触极之间的绝缘环赋予黑色硬质橡胶材质，区分不同功能结构；塑壳部分赋予哑光黑色工程塑料材质，添加细微的颗粒质感参数，还原注塑塑壳的表面肌理，线材衔接处模拟软质PVC材质的半哑光质感，让整体渲染效果贴近实物的视觉表现。结构设计上重点还原弯头结构的受力优势，相比直头插头，L型结构可在设备插接时降低线材根部的弯折角度，减少使用过程中的线材损耗，建模时对塑壳内部的插芯固定槽、卡扣结构也做了内部结构还原，可直观展现插头内部的装配逻辑，整体模型的尺寸比例、结构细节均参照实物1:1还原，可用于电子配件结构教学、产品外观迭代设计参考，也可作为音频类产品装配演示的三维素材使用。
