壁挂折叠伸缩式阳台晾晒架结构

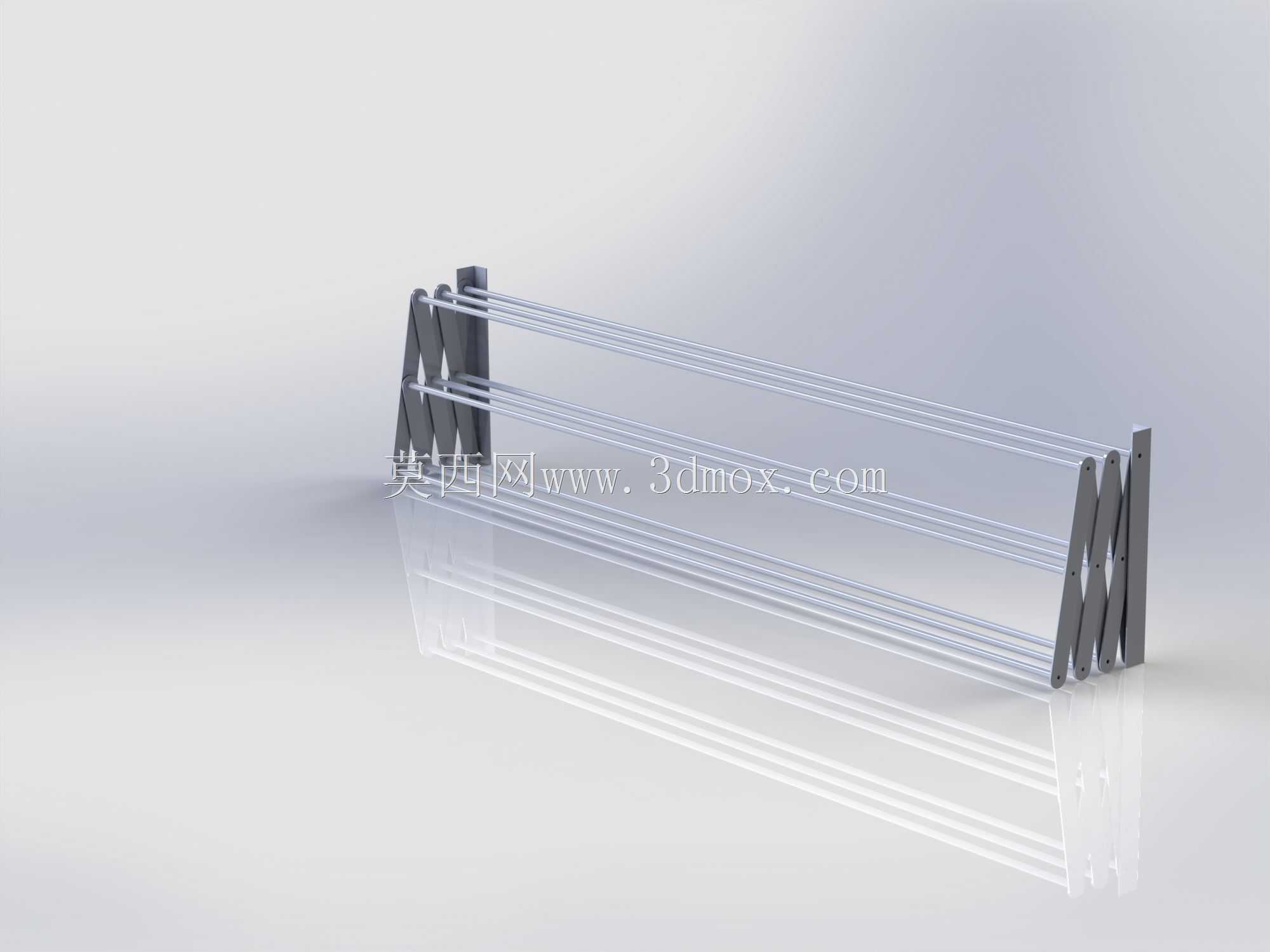

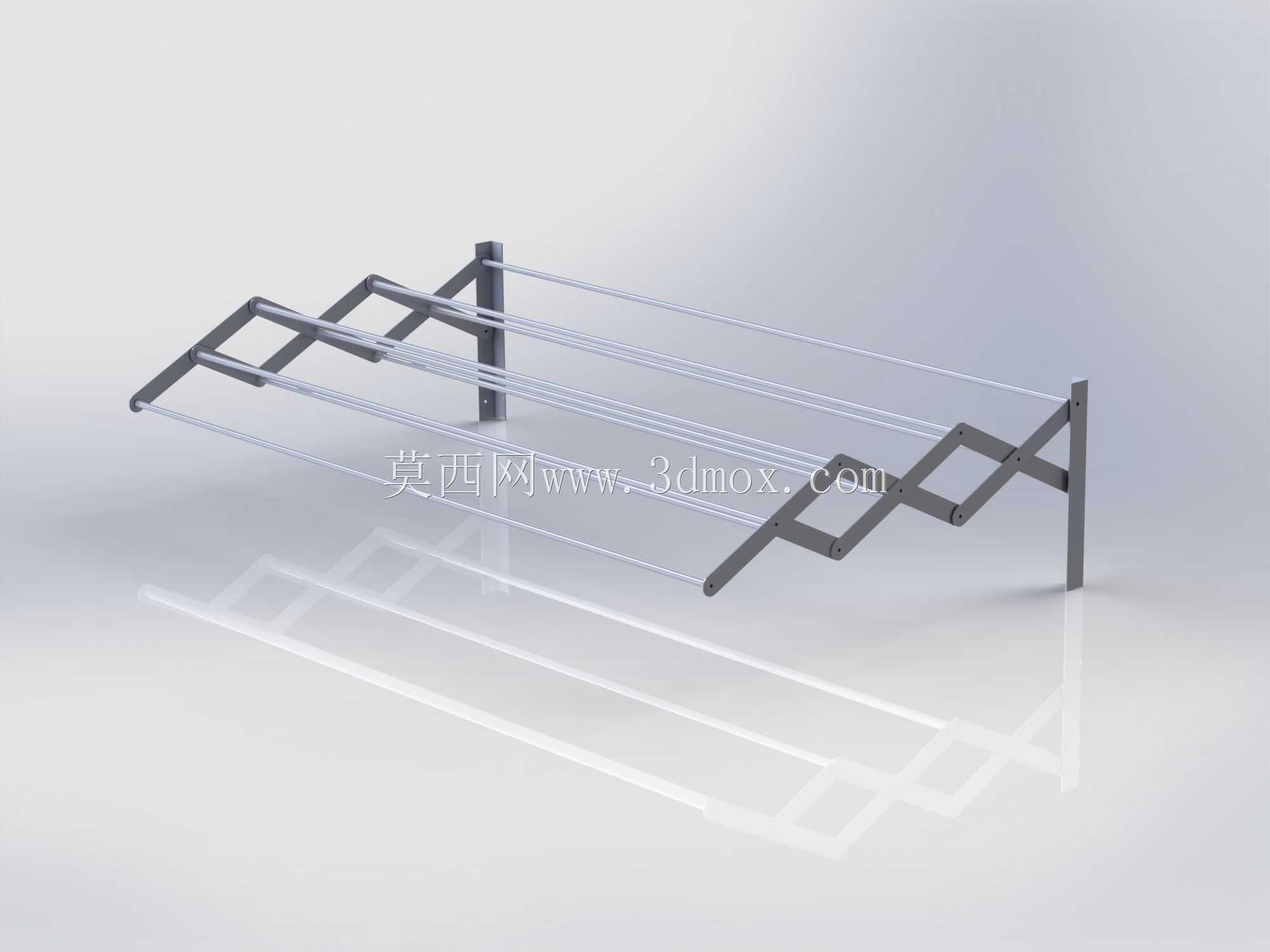

　　该套壁挂折叠晾晒架主要面向住宅阳台、洗衣房、家政服务间以及小型商用洗护区域，用于在有限墙面空间内完成衣物、毛巾、床品等织物的临时悬挂与自然晾干。设备采用两侧对称的剪叉式支撑臂承担展开与收折动作，多根平行晾杆沿进深方向布置，展开后形成连续的水平承托面；不用时支撑臂向墙面方向收拢，晾杆随动贴近墙体，能够明显减少阳台通行区域的占用。

　　从实际使用逻辑看，这类构件的核心并不是单纯增加杆数，而是在墙面安装边界、伸出距离、承载能力和收折厚度之间取得平衡。两侧竖向安装座需要固定在墙体或后置预埋件上，安装座的孔位间距、板厚和贴墙平面度直接决定受力是否可靠。剪叉臂通过多组销轴串联，相邻杆件在转动过程中保持同步，避免单侧先展开造成晾杆偏斜。销轴位置需要兼顾运动轨迹和装配间隙，若孔位公差过松，展开后会出现旷量；若过紧，则折叠阻力增大，长期使用后还可能因涂层或锈蚀产生卡滞。

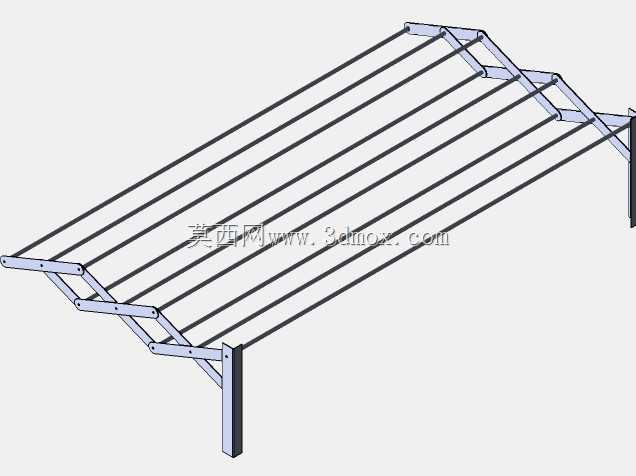

　　晾杆采用细长圆杆形式，沿支架宽度方向跨接在左右支撑结构上。圆杆表面光滑，挂衣架时滑移阻力小，也便于清洁。多杆并列布置可以分散衣物重量，同时让相邻衣物之间保留通风间隙。杆端与支撑臂的连接位置需要限制轴向窜动，防止搬运、挂衣或强风影响时杆件脱出。对于工程建模而言，圆杆不宜只按视觉线条处理，应保留真实直径、端部连接关系以及与支架的搭接位置，这样后续出工程图、核算干涉或调整杆距时才有参考价值。

　　结构受力路径比较清晰：衣物荷载通过晾杆传递到两侧剪叉臂，再由铰接点汇聚到竖向安装座，最终由墙面紧固件承担。展开状态下，靠近墙体的铰接点主要承受剪切和拉力，外侧悬臂端则对支撑臂形成弯矩，因此支架板材的折弯形状、臂厚以及销轴直径都需要与额定晾晒量匹配。设计时不能只关注完全展开位置，还应检查半展开、收折过程以及衣物偏载时的杆件姿态。特别是剪叉机构在小角度展开时，杆件之间的夹角较小，若端部限位不足，容易出现过中心翻转或收拢后回弹。

　　安装边界方面，竖向座板应尽量落在实心墙、混凝土构造柱或经过加强的龙骨区域；若安装在轻质隔墙上，需要另行设置背板或预埋锚固件。支架上方应预留衣架挂取和衣物悬挂的高度，下方则要避免与洗衣机台面、水槽、柜门开启范围冲突。展开后的伸出长度决定可晾晒宽度，也决定人员通过时的碰撞风险；靠近通道一侧可将外侧杆件做圆角处理或增加软质端套，以降低磕碰伤害。

　　建模过程中可按左右镜像方式建立支撑臂组件，但铰接孔、销轴和限位面仍需单独核对，不能简单依赖视觉对称。剪叉臂的转动副应体现真实装配关系，杆件在折叠时不得相互穿透，晾杆随支架运动时也应保持平行。安装座上的紧固件孔需要表达沉头或通孔形式，孔边到板边的距离应满足常规五金件的强度要求。整体外形以直线杆件和钣金支架为主，没有复杂曲面，设计重点集中在机构运动、连接强度、墙面固定和收纳尺寸上。

　　在洗衣房场景中，该装置可配合洗衣机、烘干机上方的空白墙面使用，把洗完的小件衣物就近摊晾；在阳台场景中，它又能作为固定晾衣架的补充，满足被褥、衬衫、儿童衣物等多品类晾晒需求。收折后贴墙的形态使其适合狭长空间，展开后多杆布局又能提供足够的悬挂长度，结构形式简单、维护点少，适合作为住宅五金和家政空间辅助设施进行详细结构设计。
