集装箱卡车装卸作业场景三维结构设计

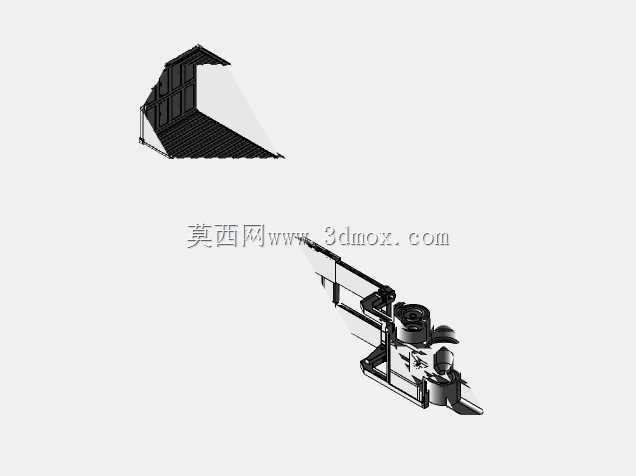

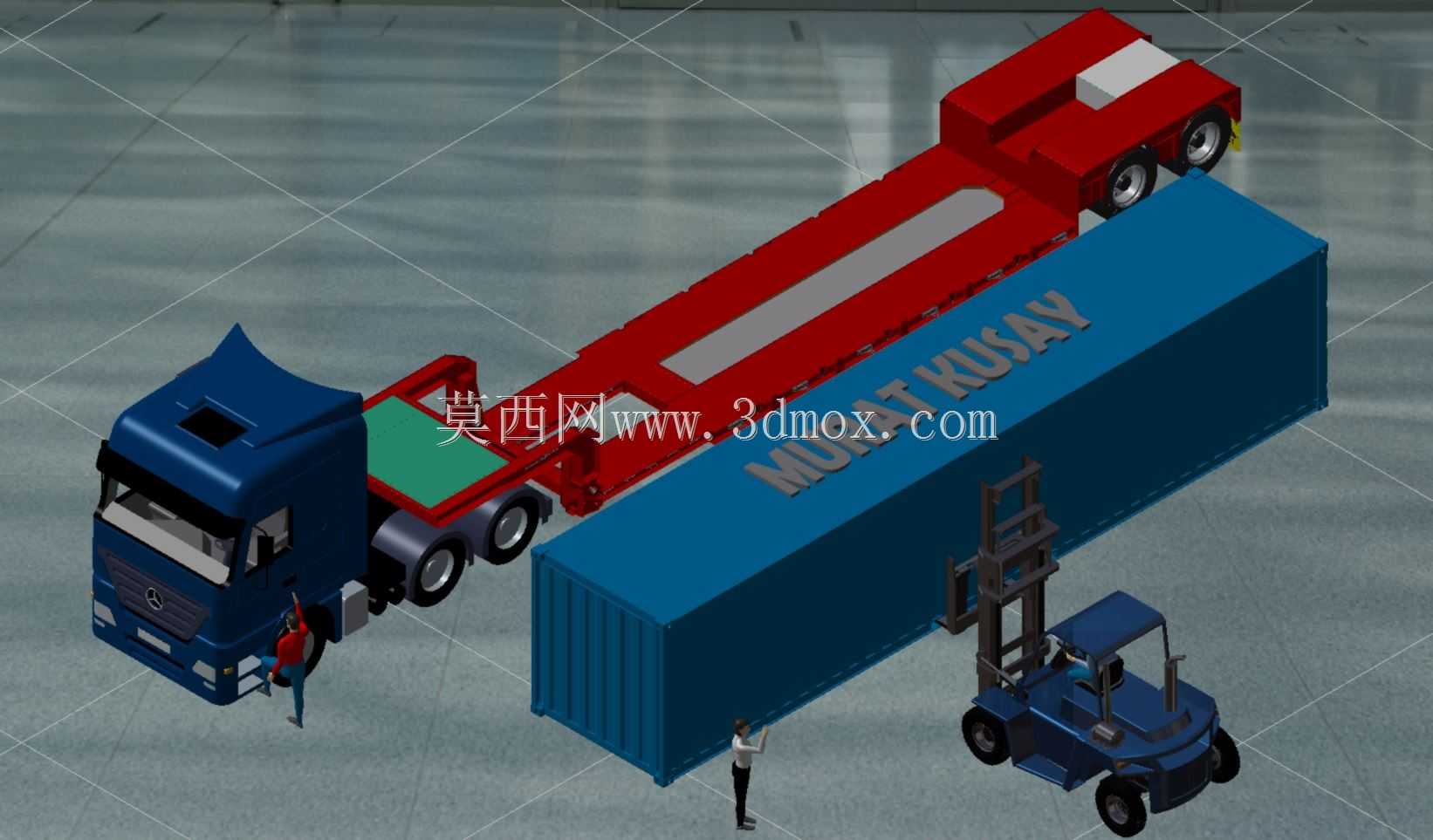

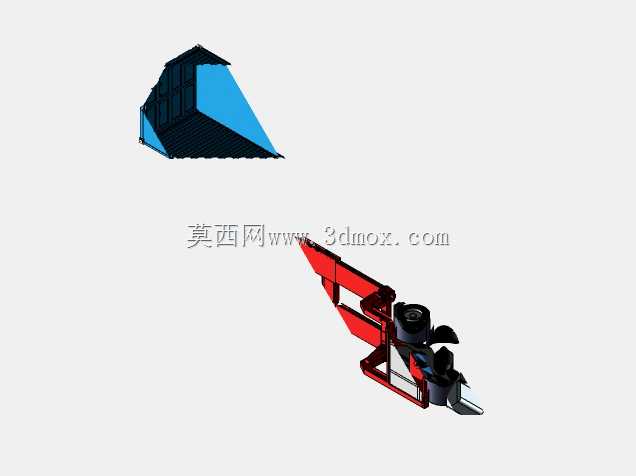

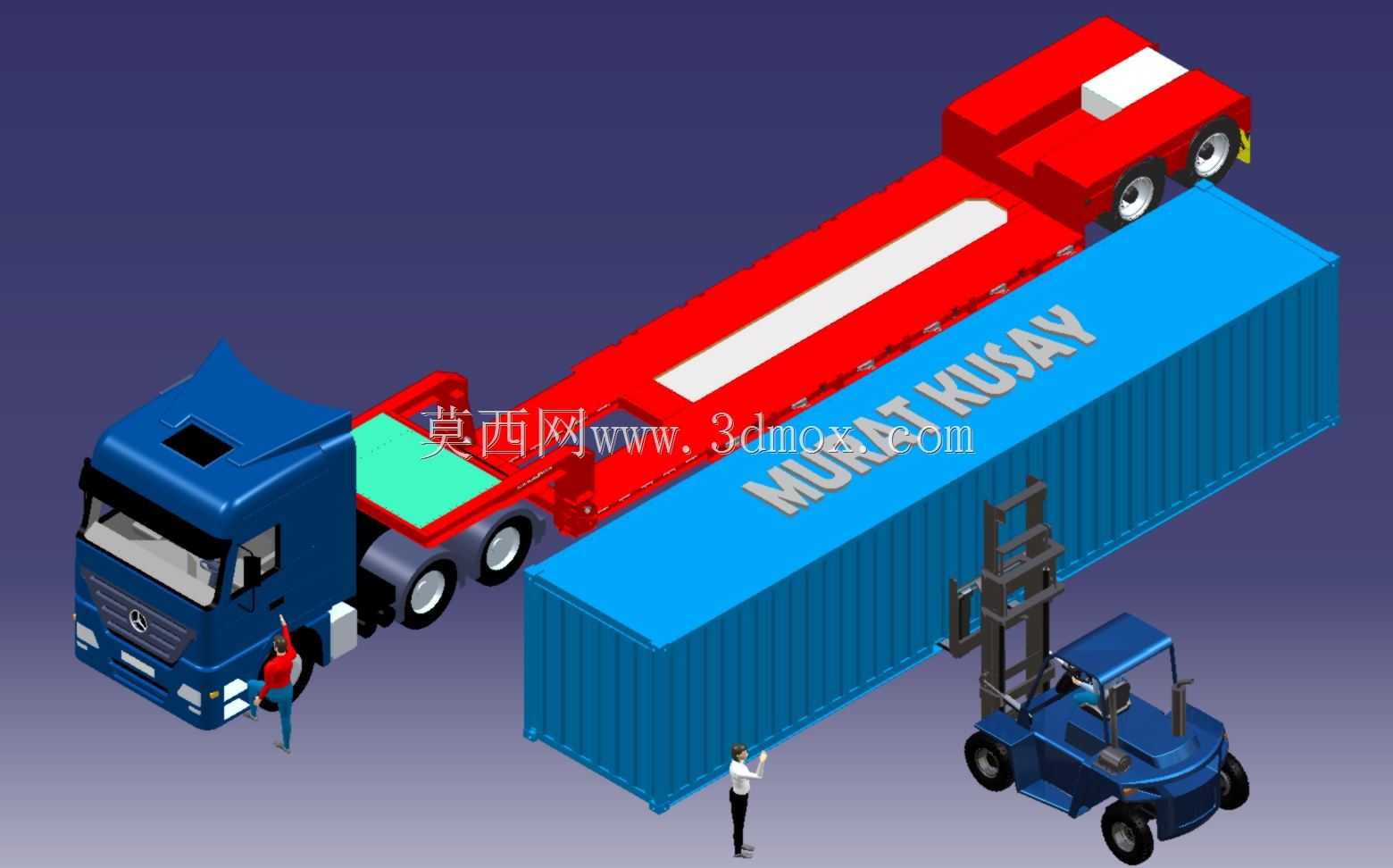

　　这套三维结构还原了干线物流场站里最常见的集装箱掏箱、装车作业全流程配套设备，做结构设计的时候最先要卡准的是各设备的作业干涉边界，毕竟场站作业里最容易出安全事故的就是设备运动包络线重叠的问题。先从半挂牵引车头说起，模型里还原的是常用的4x2驱动形式牵引头，整车鞍座的离地高度控制在1.3米左右，匹配的是13.95米标准骨架式半挂车，骨架的鹅颈部分下沉量刚好适配标准海运集装箱的角件安装位，集装箱落位的时候，四个角件要和骨架上的转锁位置完全对正，转锁的旋转行程、锁止凸台的尺寸都做了1:1还原，避免实际装车时出现锁止不到位的运输隐患。配套的集装箱是标准40尺干货柜，外部长宽高尺寸严格遵循通用集装箱的尺寸规范，侧壁的波纹板厚度、角件的铸钢倒角、

　　箱门的锁杆结构都做了细节还原，做这个部分建模的时候特意核对了集装箱的吊装孔位置，不管是正面吊还是叉车作业，叉齿或者吊具的接入空间都留足了余量，不会出现作业时剐蹭箱壁的问题。旁边配的内燃平衡重式叉车是场站里常用的3吨级车型，建模的时候特意把货叉的起升高度、门架的前倾后倾角度、后轮的转向半径都做了参数化约束，模拟的是叉车在集装箱侧面进行掏箱作业的工位，这个工位的设计要特别注意叉车和半挂车侧面的安全距离，模型里留的0.8米作业间隙刚好满足场站作业的安全规范，既不会因为距离太远够不到箱内货物，也不会因为距离太近在转向时剐蹭挂车轮胎。整个场景的布局是按照真实物流场站的装车工位排布的，半挂车停靠的位置和叉车作业区做了明确的边界划分，

　　地面的网格参考线对应场站里的地面标识，方便做场站布局规划的工程师直接参考工位间距。做结构设计的时候，特意把各个设备的连接关系做了可拆分处理，牵引头和半挂车可以单独拆分做行驶动力学仿真，集装箱可以单独拆下来做堆码、吊装的受力分析，叉车部分也可以单独导出做厂内作业的路径规划模拟。很多刚入行的工程师做物流场景建模的时候容易忽略设备的安装边界，比如半挂车的轮胎跳动行程、集装箱装车后和牵引头驾驶室的安全间隙、叉车作业时门架升起后的最高点和周边障碍物的距离，这些细节在这套模型里都做了预留：半挂车的板簧行程留了120毫米的跳动余量，集装箱前端和牵引头驾驶室后围的间隙留了150毫米，避免车辆制动时集装箱前窜磕碰驾驶室，

　　叉车货叉最大起升高度比集装箱底板高300毫米，刚好满足掏箱时的货物举升需求，不会因为起升高度不够导致货物磕碰箱沿。另外场景里还还原了作业人员的站位参考，指挥人员站在挂车侧面的安全可视范围内，叉车司机的视野盲区也做了对应的空间标注，方便做安全作业规程的可视化培训使用。整套模型的结构逻辑完全贴合实际物流作业的流程，从车辆停靠对位、集装箱落锁固定、叉车对位掏箱的全流程都做了空间匹配，不管是做物流装备的结构改进，还是做场站作业的布局优化，都能直接提取对应的结构参数做参考，不需要再反复核对各个设备的尺寸匹配关系，减少前期方案设计的尺寸校验工作量。
