重载包胶滚轮从动轮组件结构设计

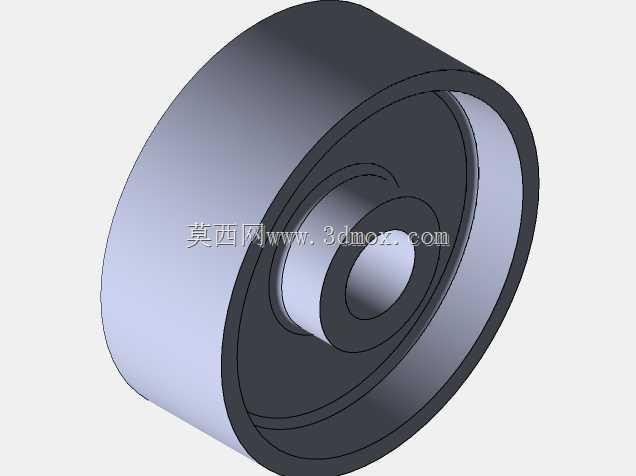

　　该轮体组件属于输送与移动支承系统里的典型从动滚轮结构，整体采用同轴回转体布局，外层为大宽度圆柱轮面，中部设置带加强轮廓的轮毂，中心预留轴孔与轴承安装位，轮体一侧带有内凹腔体，既可以容纳轴承、轴套或锁紧件，也能在保证支承刚度的前提下削减不必要的实体材料。从现场使用逻辑看，这类滚轮并不直接输出动力，多数工况下随轨道、地面或接触面被动转动，承担竖向承重、横向导向以及降低移动阻力的作用，常见于辊道输送线侧边导向、工装台车支承、仓储移动架、轻型牵引设备以及需要平顺滚动的辅助行走机构中。

　　轮面采用宽幅圆柱设计，接触面积相比窄轮更大，单位面积压应力随之降低，在铺设钢板、铝合金型材轨道或平整地坪的场景下，能够减少接触面压痕与局部磨损。轮面外缘做了连续圆角过渡，避免尖锐棱边在装配或运转时刮伤轨道、输送带或操作人员，也能降低轮边受侧向偏载时出现应力集中的概率。外层轮体可根据实际工况选用聚氨酯、尼龙、橡胶或工程塑料材质：聚氨酯轮面兼顾耐磨与低噪声，适合室内输送线；尼龙材质摩擦系数低、自润滑性较好，适合干燥洁净环境；橡胶包覆层则能吸收振动，在地面平整度不足时提供更柔和的滚动效果。建模时轮面部分单独构成回转特征，后续可通过修改包覆层厚度、外径与宽度，快速衍生不同承载等级的系列件。

　　轮毂区域采用阶梯式回转轮廓，从中心轴孔向外逐层扩展，形成类似加强筋的连续承载截面。中心孔为整轮的装配基准，孔径与配合轴段或轴承外圈形成定位关系；孔周壁厚明显大于轮面侧壁，能够把轴部支承反力均匀扩散到整个轮体，避免孔口在长期交变载荷下出现椭圆变形。轮毂外侧的环形台阶既可以作为轴承轴向定位面，也可配合卡簧、挡圈或轴套限制轮体轴向窜动。轮体一侧的深腔结构把非承载区域的材料去除，腔壁与轮毂之间保留均匀壁厚，注塑或机加工成型时收缩更一致，三维建模中该部分通过旋转切除完成，腔底转角处保留小圆角，防止壁厚突变带来的成型缺陷或应力开裂。

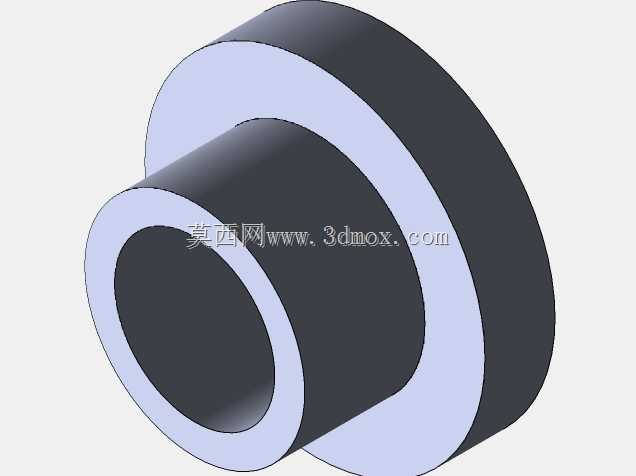

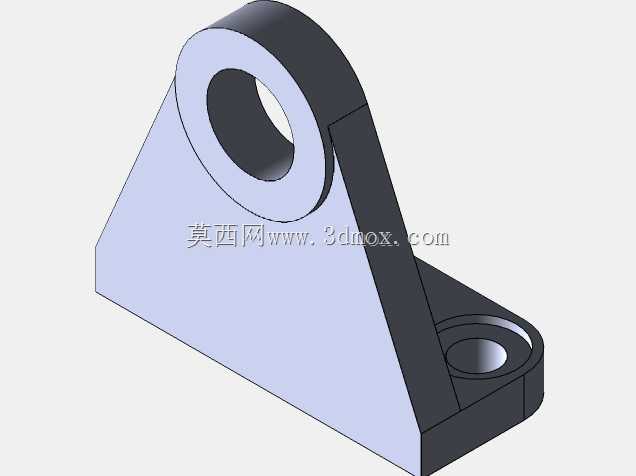

　　从安装边界来看，整轮的最大外径决定了安装后设备底部的离地高度，设计时需要把轮面半径、轴承轴线高度以及支架安装面的相对位置一并校核，避免轮体转动时与支架侧板、紧固件或地面护边发生干涉。轮体宽度方向要留出两侧间隙：若装入叉式支架，轮体两侧与支架板之间需保留少量侧向间隙，补偿装配误差并防止粉尘卡滞；若作为轨道导向轮，轮面宽度应略大于轨道接触面，保证轨道存在小幅安装偏差时轮体仍能完全贴合。中心安装位的轴向尺寸需要和轴承宽度、轴套长度匹配，轴承装入后端面不应突出轮体侧面，锁紧件压紧后要保证轴承外圈不受额外轴向力。

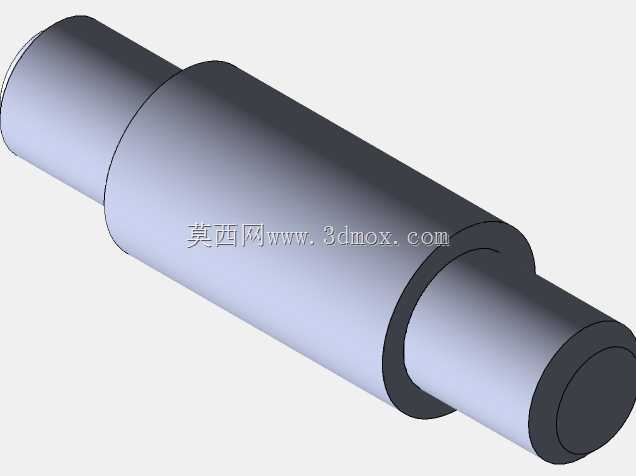

　　受力路径在结构中十分清晰：竖向载荷从轮面接触区传入外层轮体，经环形侧壁传递到中部轮毂，再通过轴承或轴套汇聚到中心转轴，最终由两侧支架承担。由于轮体为对称回转结构，径向载荷沿圆周分布较均匀，启动和滚动时的阻力主要来自轴承摩擦与轮面接触变形。针对偏载工况，轮毂与轮面连接的根部圆弧是重点校核位置，三维建模时该处圆角不能省略，工程图中也应明确圆角半径，避免加工时被清根成直角。若设备需要频繁启停或存在轻微冲击，可适当加大轮毂过渡圆角、增加轮面壁厚，并在中心位选用带密封的深沟球轴承，提升粉尘环境下的使用寿命。

　　结构建模以旋转特征为主体，先绘制过轴线的半剖面轮廓，把外轮面、内腔、轮毂台阶、中心孔和各段过渡圆角一次性定义，再绕中心轴回转生成主体。侧部的卡槽、定位孔或紧固件让位可在回转体基础上追加切除特征。该建模方式便于参数化调整：把外径、轮宽、中心孔径、轮毂台阶直径、内腔深度和壁厚设为关键变量后，只需更改参数即可生成不同规格的滚轮，而配合轴、轴承和支架的安装关系仍能保持清晰。对于需要包胶的版本，还可以把外层包覆层与内部轮毂拆成两个零件，分别定义材质与结合面，在装配中模拟橡胶层压缩与金属轮毂支承的组合状态。

　　实际选型时，轮径越大，越过焊缝、细小颗粒或地面不平处的能力越强，滚动阻力也相对更小，但会提高设备重心并占用更多安装空间；轮宽增大可提升承载稳定性，却会增加接触摩擦和转向阻力。因此该结构在设计上保留了较均衡的比例：宽轮面提供稳定支承，中部厚轮毂保证轴孔强度，侧腔控制重量并容纳安装件，整体没有多余复杂特征，既适合单件机加工，也适合注塑或浇注成型后的批量装配。
