通讯设备墙面挂载折弯固定支架

　　这款壁挂式固定支架的设计出发点，是解决小型通讯终端、路由接入设备、墙面传感单元在室内弱电井、办公走廊、设备间侧壁上的快速挂载问题。日常现场布线作业里，不少6英寸级别的通讯盒体不能直接打孔贴墙，一方面墙面钻孔会破坏装修面层，另一方面设备背面需要预留散热与走线间隙，这类折弯成型的U型围合支架就承担了过渡承载的角色。

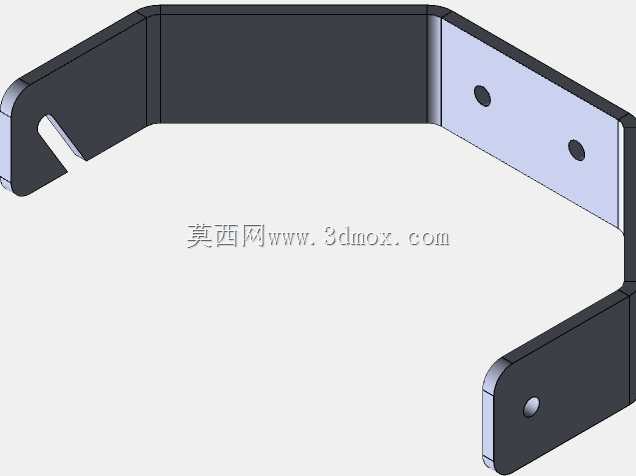

　　从结构形态看，零件采用等厚薄钢板一体折弯完成，没有额外拼焊工序：长段主板贴合墙面作为安装基准，两端同向弯折形成环抱侧翼，其中一侧翼板开出两个圆形通孔，用于穿入膨胀螺钉将整个支架锁固在砖墙或石膏板隔墙的预埋龙骨上；另一侧翼板末端做了斜向开口挂槽，现场作业时可以先把设备背部的挂钉预松，将支架斜槽卡入后再锁紧螺钉，单人就能完成设备对位，不需要托举设备全程对准螺孔，高空作业时能明显降低操作难度。

　　折弯转角处保留了合理的内R角，没有做尖锐直角处理，这一点在钣金工艺上很关键：直角折弯会让钢板外侧拉伸应力集中，批量冲压时折弯边容易出现微裂纹，圆角过渡既能释放应力，也能避免安装人员徒手调整时被锐边划伤。支架围合出的内部净宽，刚好匹配对应通讯终端的机身厚度，设备滑入后两侧翼板起到侧向限位作用，不会出现横向窜动；底部折边承托设备下沿，承担主要竖向载荷，挂槽侧只负责防脱，受力分配清晰，长期挂载后不会出现单侧变形下垂。

　　实际安装边界上，墙面贴合面的孔位间距按照常规弱电安装的标准膨胀螺栓间距设定，孔边到折弯边预留了足够的扳手操作空间，使用普通手电钻预钻φ8膨胀孔后，打入塑料膨胀管即可完成固定，不需要特殊安装工装。支架整体外轮廓没有向外突出的多余结构，贴墙安装后突出墙面的厚度仅为设备自身厚度加板厚，在狭窄的楼道井道内不会磕碰过往人员，也不会挤占线缆桥架的走线空间。

　　设计过程中优先考虑了钣金下料的利用率：整个零件展开后为近似矩形钢板，仅需冲裁两个安装圆孔、一个斜向挂槽口，剩余工艺边极少，批量生产时板材利用率可以保持在较高水平。折弯工序仅需两道90度同向折弯，使用普通数控折弯机一次装夹就能完成成型，不需要定制复杂异形模具，制造成本很低，适合工程项目里大批量部署使用。表面处理可以根据使用场景选择喷塑或者电镀锌，干燥室内环境用普通喷塑即可满足防锈需求，潮湿的地下管井场景可以选用热浸镀锌板材加工，抵御凝露侵蚀。

　　这类支架在实际运维中也有明显优势：当通讯终端需要更换或者检修时，不需要拆除墙面的膨胀螺钉，只需松开设备侧的固定卡扣，就能把设备从支架围合空间内抽出，支架本身可以长期保留在墙面上重复利用，避免反复钻孔破坏墙体。侧翼的开孔位置还可以辅助绑扎束线带，将设备引出的网线、电源线顺着支架侧边整理固定，让墙面布线更加规整，不会出现线缆悬空晃动的情况。和塑料壁挂件相比，钢制折弯支架的抗老化能力更强，长期受光照或者温度变化影响不会出现脆断，承载冗余度更高，即使挂载重量略超设计值也只会发生微量弹性变形，不会突然断裂掉落。
