长尾夹式便携手机支撑支架结构设计

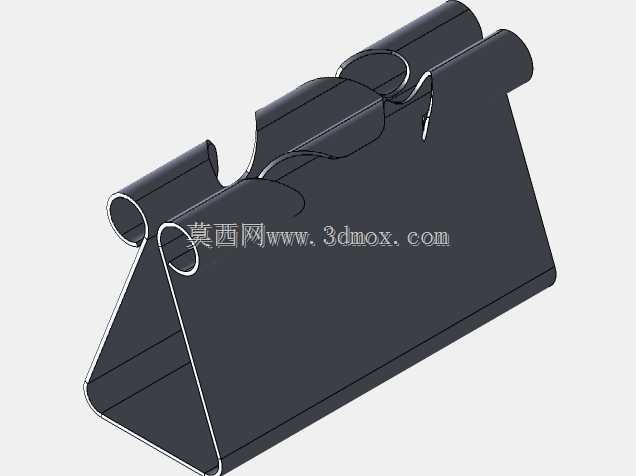

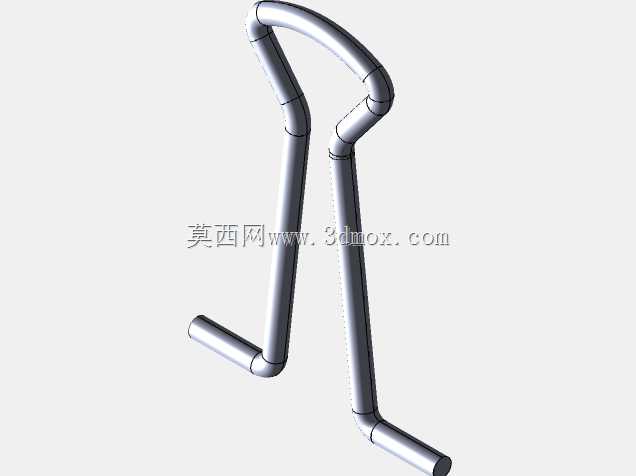

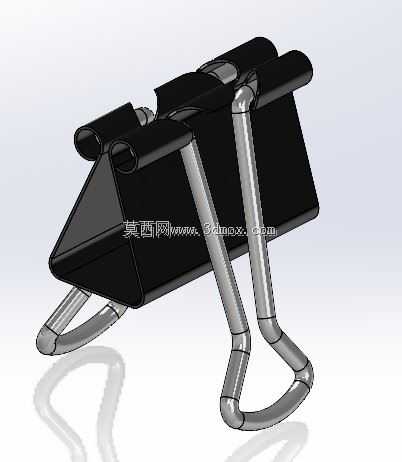

　　该结构以常见长尾夹为基础改造，核心思路是在保留原有夹持功能的同时，将金属夹臂转化为稳定的斜向支撑腿，使夹子本体既能夹住纸张、卡片，又能承托手机等小型数码设备。夹身采用冲压成型的黑色金属片，边缘做卷边处理，既提升片体刚性，也避免锐边划伤。两根钢丝手柄从夹身两侧的卷边孔中穿出，经多次弯折形成连续的受力路径：前段贴靠夹身提供夹紧力矩，中段向外倾斜构成支撑立柱，末段向内回弯形成落地脚。这种一体弯折方式不需要额外铰接件，零件数量少，装配关系简单，适合小五金件批量生产。

　　从实际使用看，支架可直接放在办公桌、实验台、设备旁的记录板上，用于临时固定手机查看图纸、扫码、拍摄装配过程或记录调试参数。夹口仍可夹住便签、工艺卡、薄木板边缘，使支架在非平整台面也能定位。支撑腿展开后形成前低后高的三角接触区，重心落在夹身与弯脚之间，手机竖向倚靠时不易后翻；横向放置时，两侧钢丝臂可限制设备左右滑移。夹身与手机接触区域可通过增加橡胶套或泡棉垫改善摩擦，同时保护设备外壳。

　　设计时需要重点控制钢丝直径、弯折半径和张开角度。钢丝过细会导致支撑腿受压后弹性变形过大，过粗则使夹口开启费力；弯折半径过小会产生应力集中并降低表面镀层寿命。夹身卷边内径与钢丝直径之间应保留合理间隙，保证手柄转动灵活，同时避免旷量造成支撑晃动。两支承脚的末端应尽量拉开横向跨距，以提高侧向稳定性；落地段可做微小平直段，减少线接触带来的压痕和滑移。

　　安装边界方面，该结构不需要螺钉或底座，占用面积接近展开后的钢丝投影范围，适合在狭小工位上使用。夹身厚度、卷边外径和钢丝外轮廓共同决定最小收纳空间；支撑高度由夹身宽度、钢丝臂长度和倾斜角共同决定。若用于较厚手机或带保护壳设备，应校核倚靠面与夹身上沿的接触位置，避免摄像头区域受压。整体建模时可先建立夹身钣金片与卷边圆柱，再按连续曲线绘制钢丝中心线，通过扫描生成手柄实体，并在弯折处保留圆角过渡，最后检查夹口闭合、手柄转动和支架落地三种状态下的干涉情况。
