交叉配合式工作台车结构设计

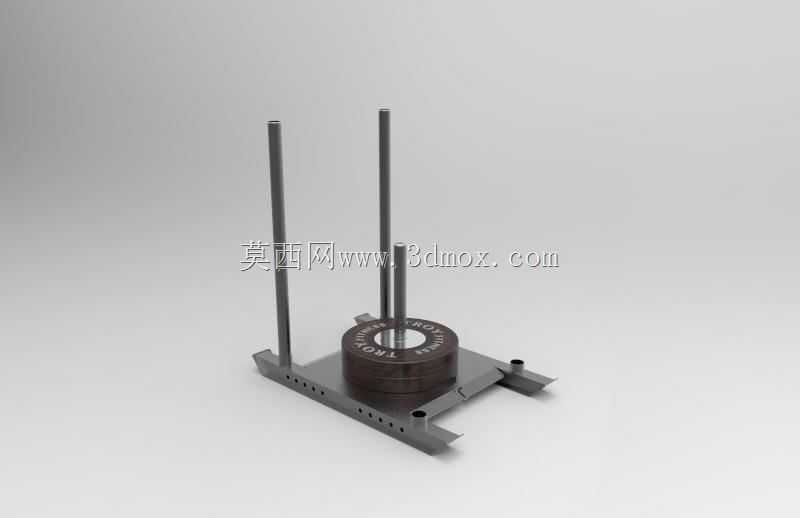

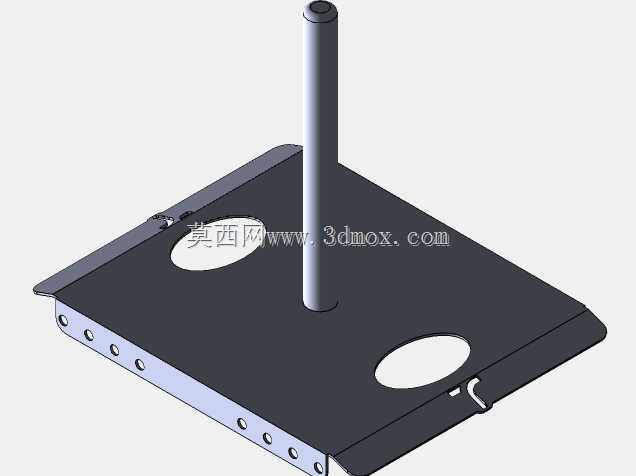

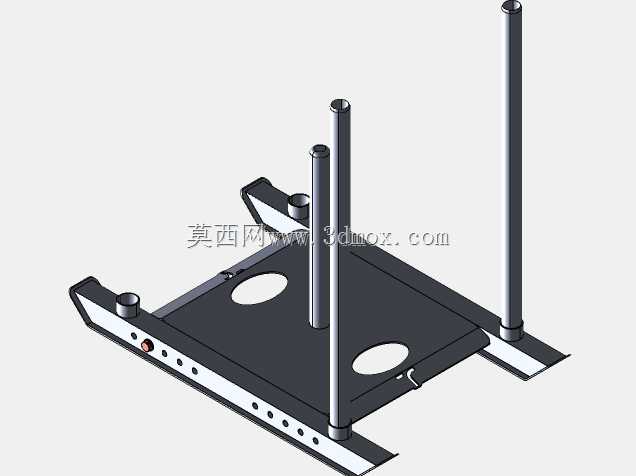

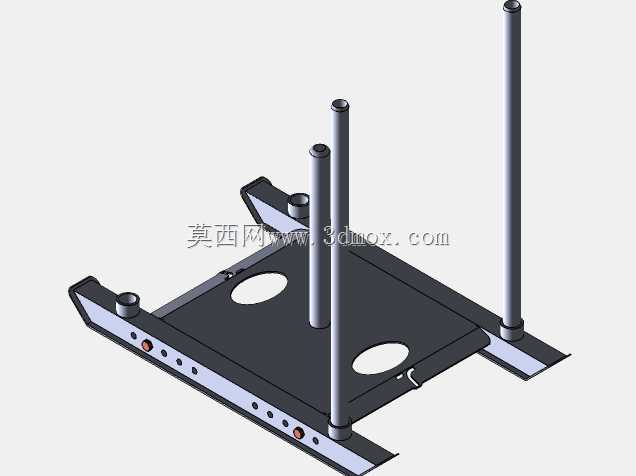

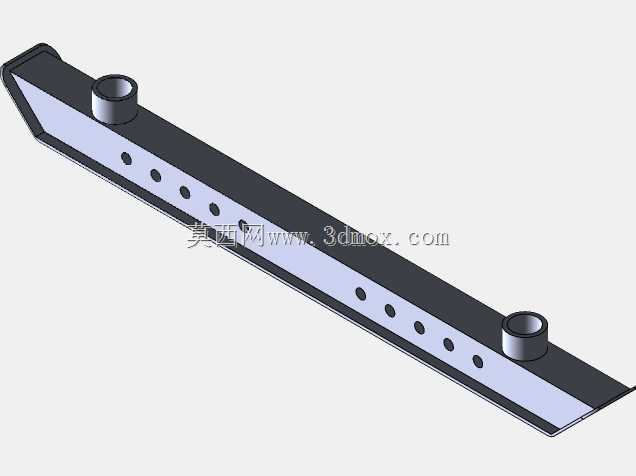

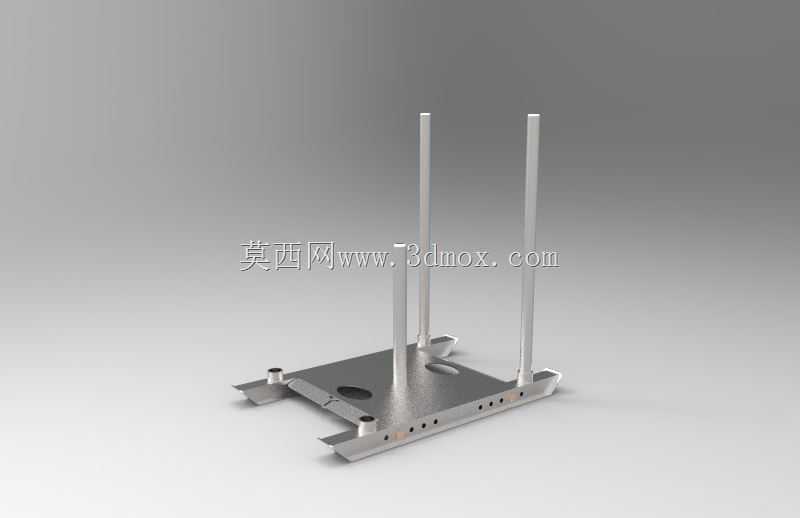

　　该台车结构主要面向车间工位间物料周转、工装夹具临时承载以及健身器材组装调试等场景，在需要频繁移动作业面的生产环境中，可替代固定式工作台完成短距离转运与就地操作。底盘采用交叉配合式支撑布局，两根纵向承托梁向两侧延伸形成低位叉取边界，便于手动液压车或堆垛设备从底部插入，实现整车连同载物一起搬运，而不必额外设计吊装点。台面主体为平板焊接结构，表面预留两个圆形通孔，既可作为管线穿引口，也可在装配时用于定位销或夹具快速固定，减少工件在台面上的滑移。台面侧边布置一排安装孔位，能够根据不同作业内容加装挡条、工具挂板或小型气动元件支架，孔位间距按常用工装安装模数设定，避免后期二次配焊。三根立式圆管立柱以不同高度分布在台面上，并非简单护栏，

　　而是用于分层挂载料盒、支撑杆件或作为长轴类工件的竖直限位。立柱与台面之间采用法兰座连接，底部可见加强焊缝和紧固件位置，这种设计在三维建模时需要重点控制立柱垂直度与台面平面度，否则挂载后容易产生附加弯矩。底盘前缘设置有脚轮安装位和缓冲限位结构，轮组选型需结合台面总宽与转弯半径确定；若用于设备密集通道，还应校核最外侧突出件与通道宽度的安全间隙。从外形边界看，横向尺寸需保证两根叉取梁外侧能够适应标准托盘通道，纵向长度则要覆盖常见工件的支撑跨距，避免载物重心超出轮组支撑多边形。台面离地高度兼顾人体操作与叉取空间，过低会削弱通过性，过高则影响手动推移稳定性。结构建模过程中，板件折弯、焊接坡口、螺栓过孔与沉孔位置均需逐一表达，

　　尤其是交叉梁与台面连接处的应力集中区域，应避免尖角过渡。立柱顶端可根据使用需求加装端盖或连接件，既防止管材锐边划伤，也为后续扩展上层框架预留接口。整体设计强调可制造性与现场适应性：平板件便于激光切割后折弯成型，圆管立柱为标准型材，法兰座可单独焊接后再整体装配，减少复杂曲面加工。对于需要在装配区、检修区和仓储区之间循环流转的工况，该结构能够同时承担承载、暂存、推移和叉运功能；在健身器材生产场景中，也可作为杠铃片、支架类部件的预装台车，通过立柱和孔位固定异形件，防止转运过程中晃动磕碰。
