弧形桥式设备握持拉手结构设计

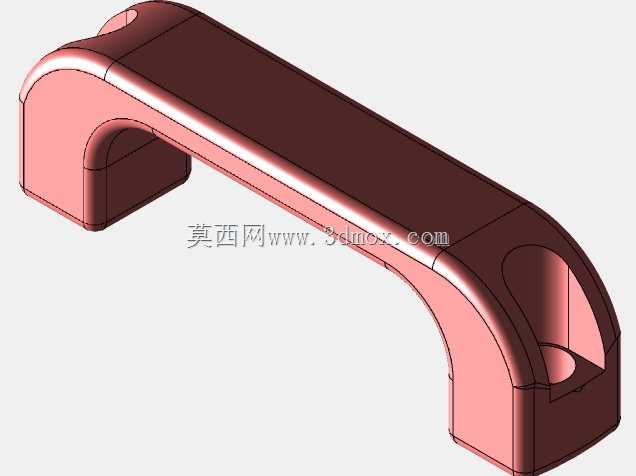

　　该手柄采用桥式弧形外轮廓，两端为下沉式安装座，中间握持段沿长度方向形成连续拱起，整体没有尖锐棱边，过渡区域以圆角和曲面衔接。这种形态首先服务于抓握动作：手掌搭在握持段上方时，弧面能够贴合掌心自然曲率，手指可从下方环抱，受力面不再集中于一条窄边，长时间启闭、提拉或移位时局部压迫感更小。两端座体相对握持段下沉，使安装基面与握持区之间留出足够手指进入的空间，避免贴板安装后手部被面板夹住。

　　从安装边界看，两个安装座分别位于手柄两端，孔位隐藏在座体内部或端部，适合通过螺钉从外侧或背侧固定在门板、罩壳、机架侧板上。建模时需要重点控制两安装面的共面度，以及安装孔中心距与设备预留孔位的一致性；若中心距偏差过大，装配时会强行拉扯座体，导致塑料件内应力集中或螺钉孔开裂。座体底部应根据贴合面形状设置平面或局部凸台，实际接触面积不必铺满整个座底，保留环形或多点接触凸台更有利于控制平面度，也能减少喷漆、喷塑件表面不平造成的晃动。

　　结构设计上，该件适合采用薄壁加筋方式实现。外壁厚度应结合材料收缩率均匀过渡，握持段内部可沿长度方向布置加强筋，端部与座体交接处是受力最复杂的区域，筋条需从握持段平滑延伸至安装座周围，避免筋位突然中断形成应力集中。安装孔周边应设置凸台或衬套区域，以提高螺钉锁紧时的局部承压能力；若用于频繁受力的设备门，还可在孔内压入金属衬套，降低塑料孔反复挤压后松旷的风险。外表面所有分模线应尽量布置在握持低敏感区，合模圆角和拔模斜度需统一，既方便脱模，也减少后期打磨工作量。

　　在应用场景上，这类手柄常见于设备检修门、防护罩、便携式箱体、工装板和小型机柜侧面。它不仅承担开启时的拉拽载荷，也可能在设备移位时作为辅助提手使用，因此设计时不能只按静态装饰件考虑，而要校核侧向扳动、垂直提拉和偏载握持三种工况。弧形桥身的高度决定了手部空间，也会影响外凸尺寸；在人员通道较窄的设备上，桥身过高会增加磕碰风险，可通过降低拱高、加宽握持面来补偿手感。端部圆角和底面过渡则关系到清洁维护，连续曲面不易积灰，适合车间、实验设备等需要经常擦拭的环境。

　　三维建模过程中，应先建立安装基面、孔中心距和握持中心线，再以中心线控制桥身弧度，最后处理两端座体与中间段的相贯。曲面连续性不必追求过高的光顺等级，而应优先保证壁厚均匀、拔模方向一致和安装面可加工。
