手持光学放大镜结构造型设计

　　手持放大镜属于典型的近距离目视辅助器具，结构虽然不复杂，但在三维建模时需要把镜片、镜框、连接颈和手柄之间的装配关系表达清楚。该作品采用圆形镜片加细长手柄的经典布局，整体重心落在手柄前段，使用者单手握持后，镜片能够稳定悬停在纸面、零件表面或细小物件上方，适合长时间观察而不易产生明显偏摆。

　　从实际使用场景看，这类器具常见于印刷品校对、电子元件焊点检查、小型机械零件毛刺识别、票据文字辨认、教学演示以及手工装配工位。操作人员通常需要在有限工作距离内移动镜片，使目标区域进入视野中心，因此模型中镜片直径与手柄长度的比例不能随意设置。镜片过小会限制可视范围，手柄过短则会让手部遮挡视线或靠近被观察物；手柄过长又会造成前端力矩增大，握持疲劳。该造型将圆形镜框控制在视觉主体位置，手柄向后下方延伸，形成自然的持握角度，符合桌面观察时手腕微屈的姿态。

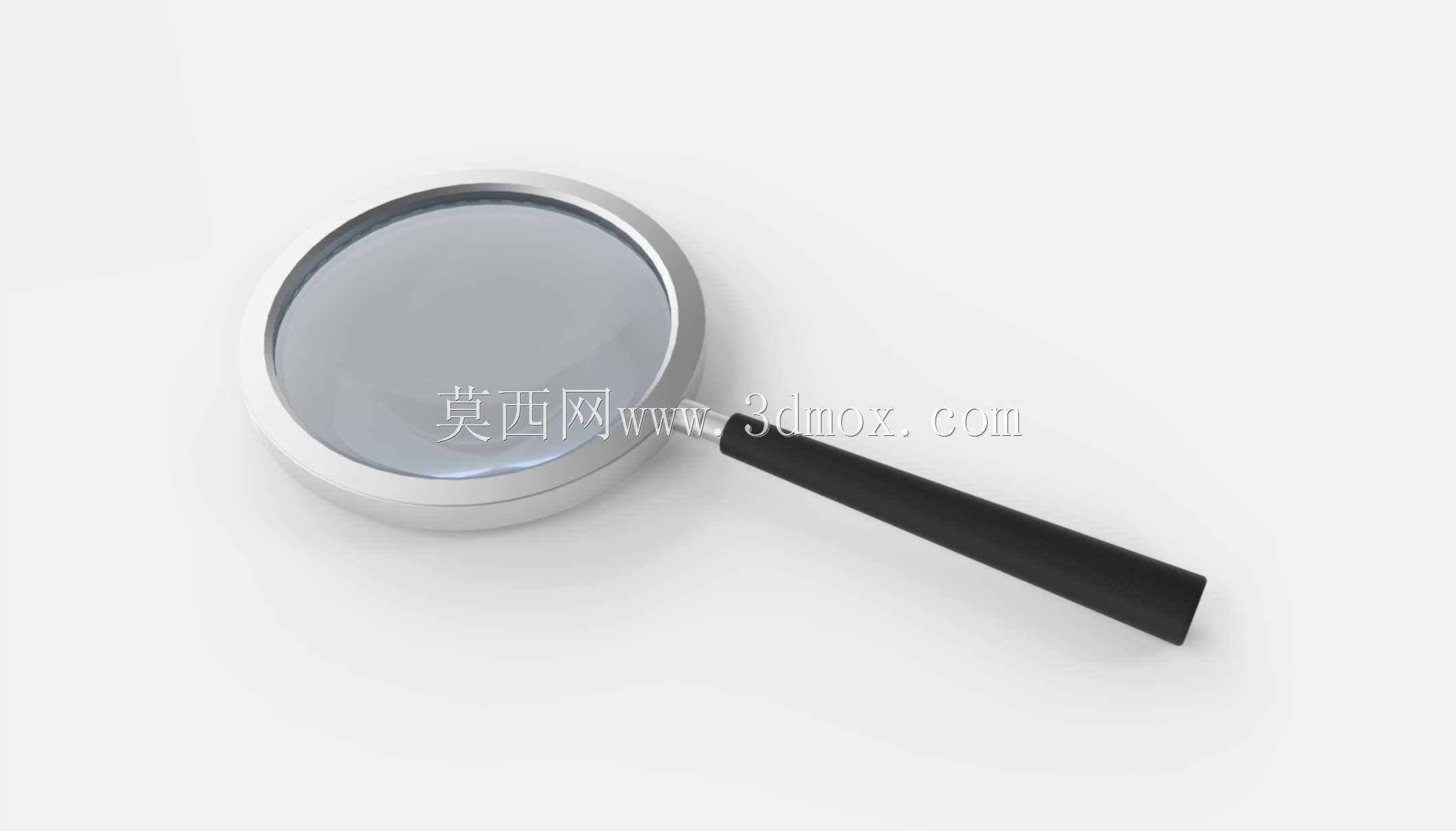

　　镜片部分采用透明圆盘形态，边缘嵌入金属质感圆环内。镜框不仅承担固定镜片的作用，也是外观上最能体现产品质感的区域。建模时需要关注镜框截面的连续过渡，外圈应保持圆润，避免尖锐棱边造成握持或放置时的不适感；内圈则需要形成限位结构，使镜片在装配后不会沿轴向松动。若进一步细化结构，可在镜框内侧增加压圈、卡槽或柔性衬垫，用于补偿玻璃或树脂镜片的厚度公差。透明镜片表面应保持较高平整度，边缘厚度可根据实际工艺略作收薄，这样既能减轻重量，也能减少镜框包覆处的视觉厚重感。

　　手柄采用圆柱形长杆造型，表面为深色哑光质感。圆柱截面有利于手部旋转调整，使用者在改变观察角度时不必频繁松手；哑光表面可以减少灯光反射，也能避免光滑材质在渲染中出现过度高光。手柄与镜框之间通过短连接颈过渡，该区域是受力较集中的位置。实际产品中，连接颈往往需要承担镜片自重和手腕摆动带来的弯矩，因此结构上不宜做成突然变细的薄弱形状。模型里连接颈从镜框侧后方平滑引出，再与手柄轴线相接，能够在视觉上传递连续受力路径，也为后续工程细化提供合理基础。

　　外形边界方面，放大镜平放时主要占用一个由镜片圆盘和斜向手柄组成的长条形空间。镜框直径决定头部宽度，手柄长度决定整体展开尺寸，二者共同影响包装盒内衬、工位放置架以及便携袋的设计。若用于批量产品开发，需要在三维环境中检查手柄末端与桌面接触时的姿态，避免镜片直接压在工作台面上；也可以根据需要增加挂孔、防滑段或尾部圆角，使器具在悬挂收纳和平放收纳之间切换。

　　从功能特性上看，放大镜的核心价值在于通过光学镜片放大小尺寸目标，而结构设计的重点则是让镜片保持稳定、握持舒适、指向明确。该模型没有引入多余装饰，镜框的浅色金属效果与黑色手柄形成明确对比，使产品轮廓清晰。镜片区域面积充足，能够覆盖普通文字段落或小型零件局部；手柄长度适中，便于拇指和食指捏住前段、其余手指托住后段。对于结构设计人员而言，这种模型可用于外观方案评审、人机姿态校核、展示动画制作以及注塑或金属加工工艺讨论；对于三维建模学习者，也适合练习旋转体建模、透明材质表现、曲面过渡和产品渲染构图。

　　在细化设计时，还可以围绕真实制造过程补充若干工程细节：镜框可采用金属冲压、车削或塑料注塑成型，手柄可采用树脂、木材或包覆橡胶；镜片与镜框之间需要考虑防震和防松脱，手柄与连接颈之间可设计螺纹连接或卡扣结构。若产品面向电子检修场景，手柄表面可增加防滑纹理；若面向阅读场景，则可适当降低整体重量并优化尾部平衡。该三维造型完整呈现了放大镜的主要形体关系，镜片圆盘、包边镜框、过渡颈和长手柄之间比例协调，既保留了传统手持放大镜的识别特征，也为后续结构深化和场景展示提供了清晰的数字原型。
