沃尔沃A60H铰接式自卸运矿车

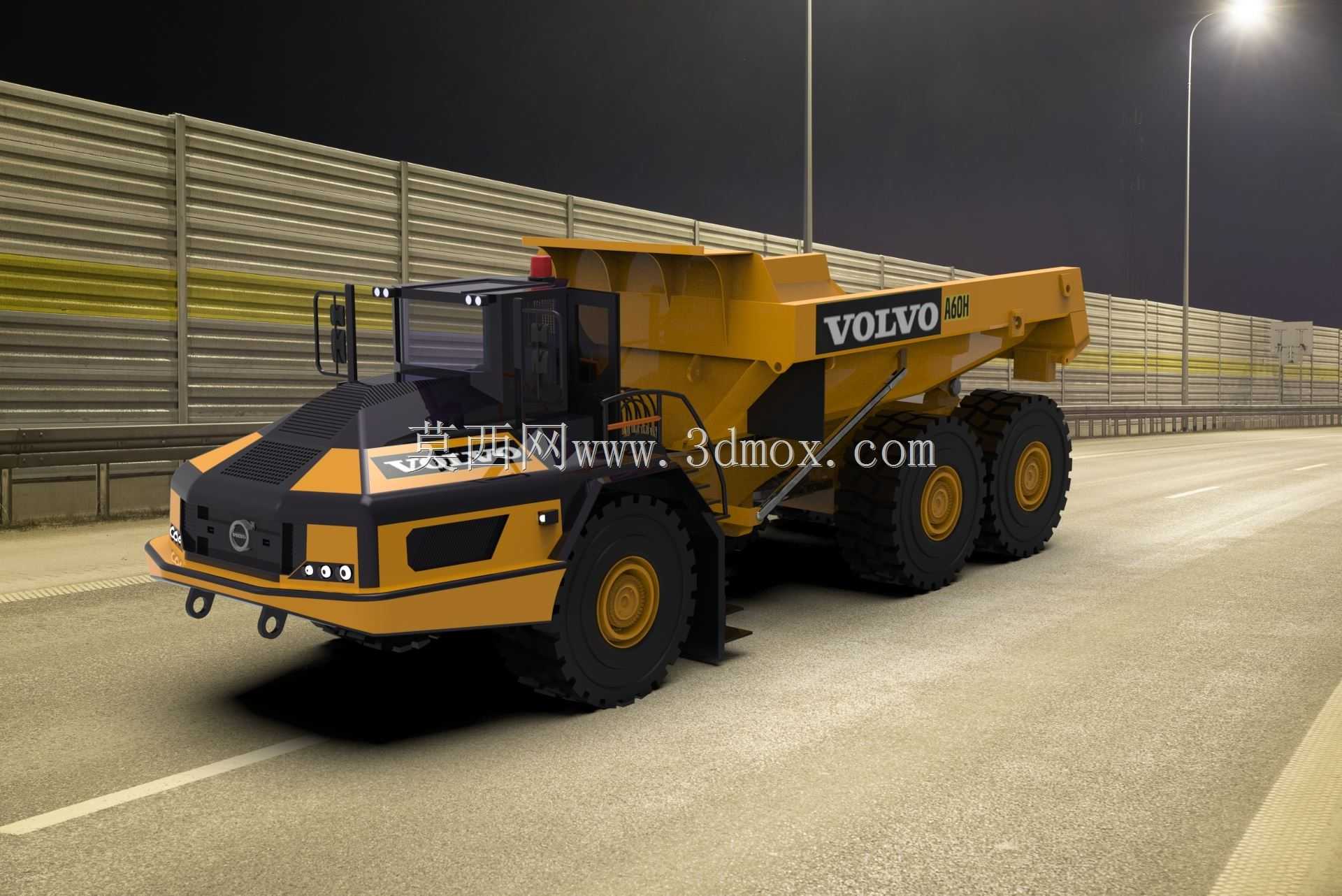

　　铰接式自卸卡车主要服务于露天矿山、大型基建工地、隧道出渣与水利工程现场，承担爆破后矿岩、土石方、砂砾料的短距离转运任务。与刚性车架自卸车相比，铰接转向结构允许车辆在未铺装、泥泞、陡坡且转弯半径受限的作业面灵活穿行，前后车架通过铰接体连接，转向时前段折腰而非整车偏转，轮胎始终贴合起伏地面，六轮驱动配置在湿滑坡道上仍能保持牵引力。

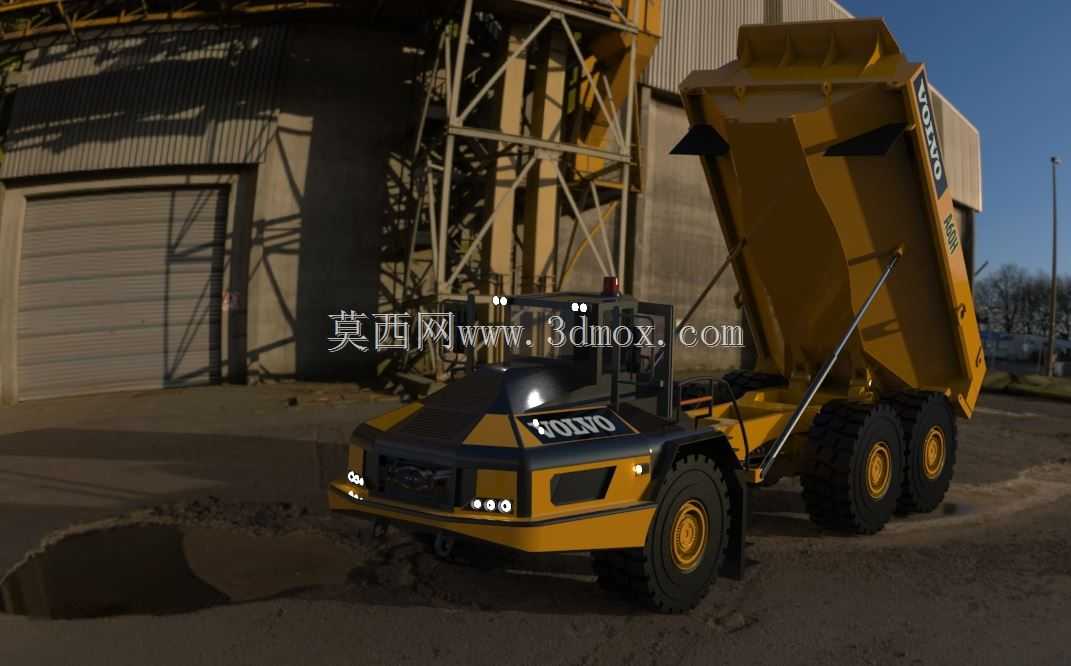

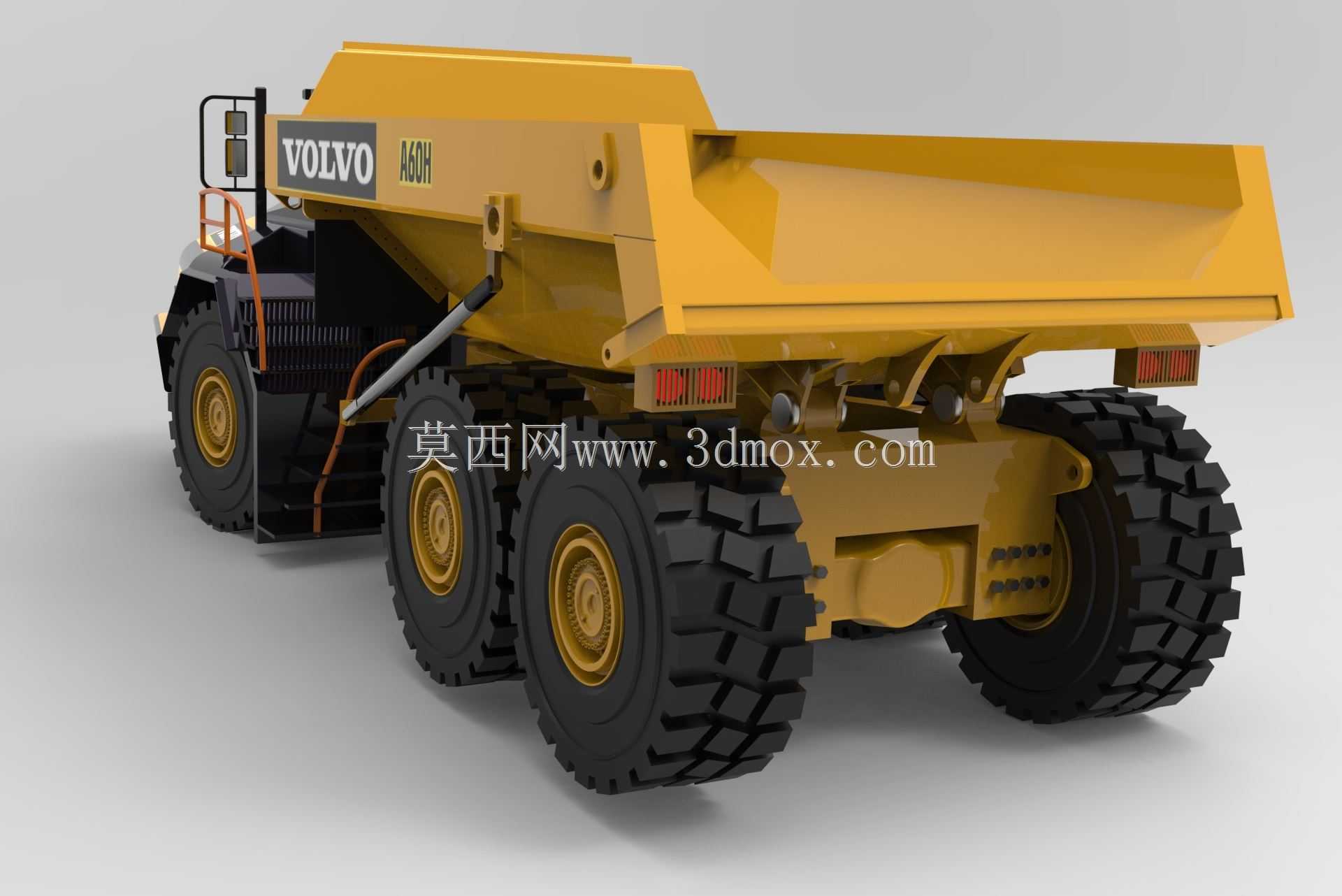

　　该型运矿车的车斗采用宽体V形底板结构，物料靠重力向中部聚拢，卸载时举升油缸推动斗体绕后铰点翻转，粘性土料也能顺畅滑出，减少残留。斗体前缘加高挡板阻挡碎石飞溅，尾部门板与斗体锁止机构配合，满载行驶途中不会漏料。驾驶室布置于前车架上方，前挡风玻璃大倾角设计配合侧窗与高位视角，操作员可直接观察铲装设备对位与卸料边缘，ROPS/FOPS骨架集成在驾驶室壳体中，应对落石与倾翻风险。

　　动力舱位于驾驶室后方，散热模块、发动机与变矩器分层布置，检修时侧板可整体翻开，空滤、燃油滤与液压油滤的保养点集中在触手可及的高度，减少停机维护时间。底盘悬挂前桥采用钢板弹簧配合阻尼筒，后两桥为橡胶缓冲与铰接平衡结构，重载驶过坑洼时车桥可独立上下摆动，轮胎接地压力均匀分布。轮胎选用大直径工程花纹胎，胎面块状花纹在碎石路面提供咬合边缘，胎侧加厚以抵御尖锐岩石切割。

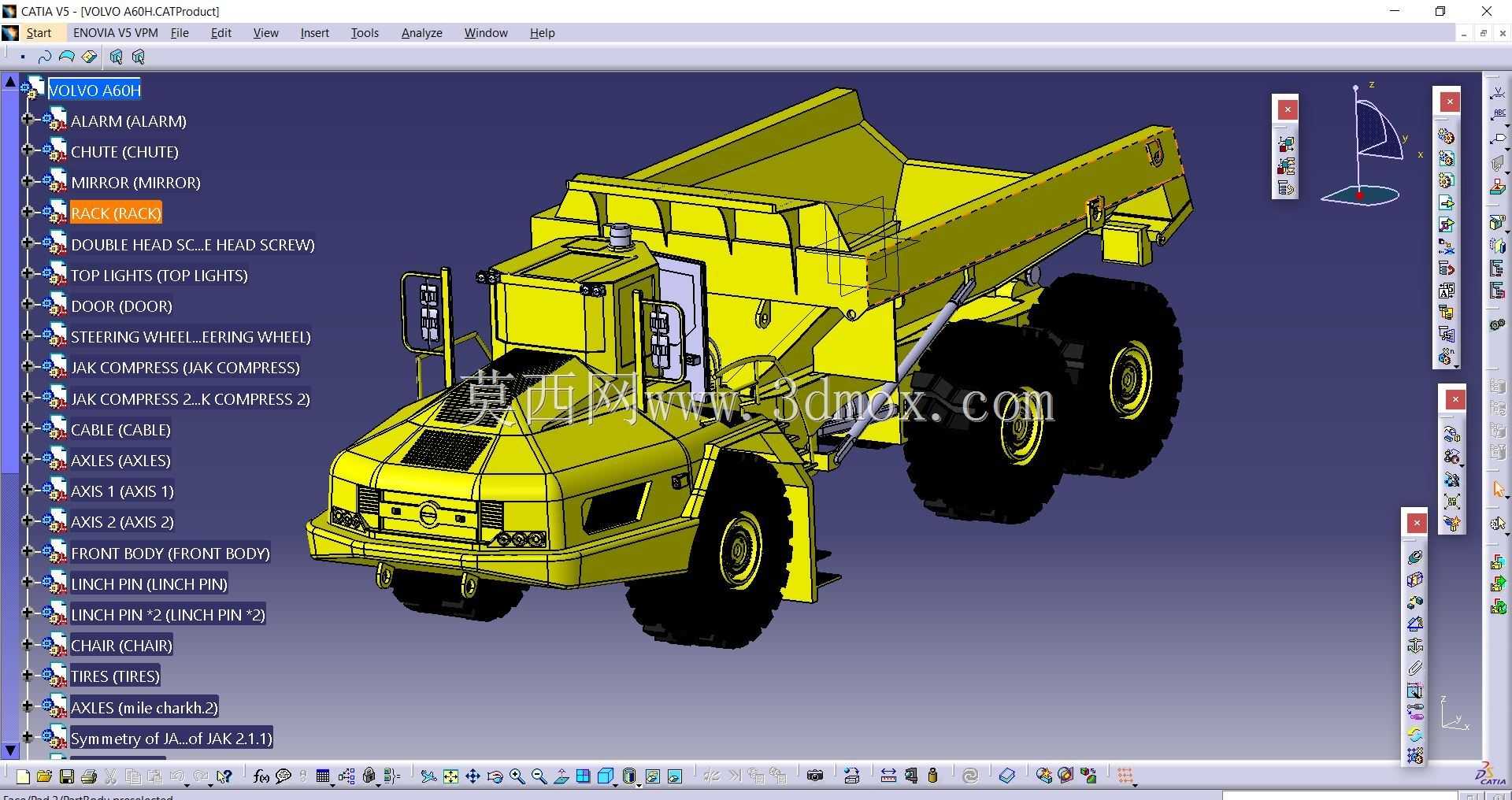

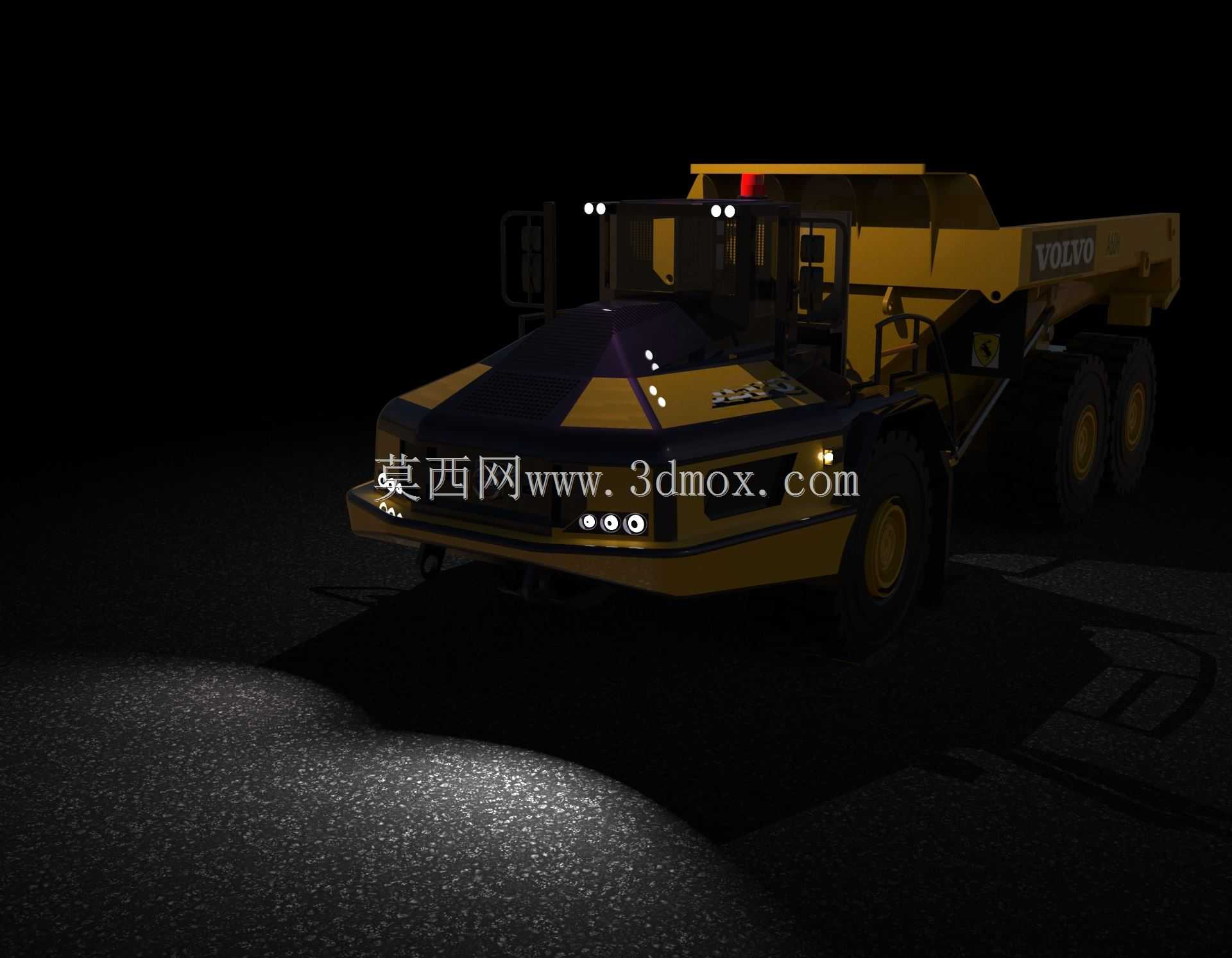

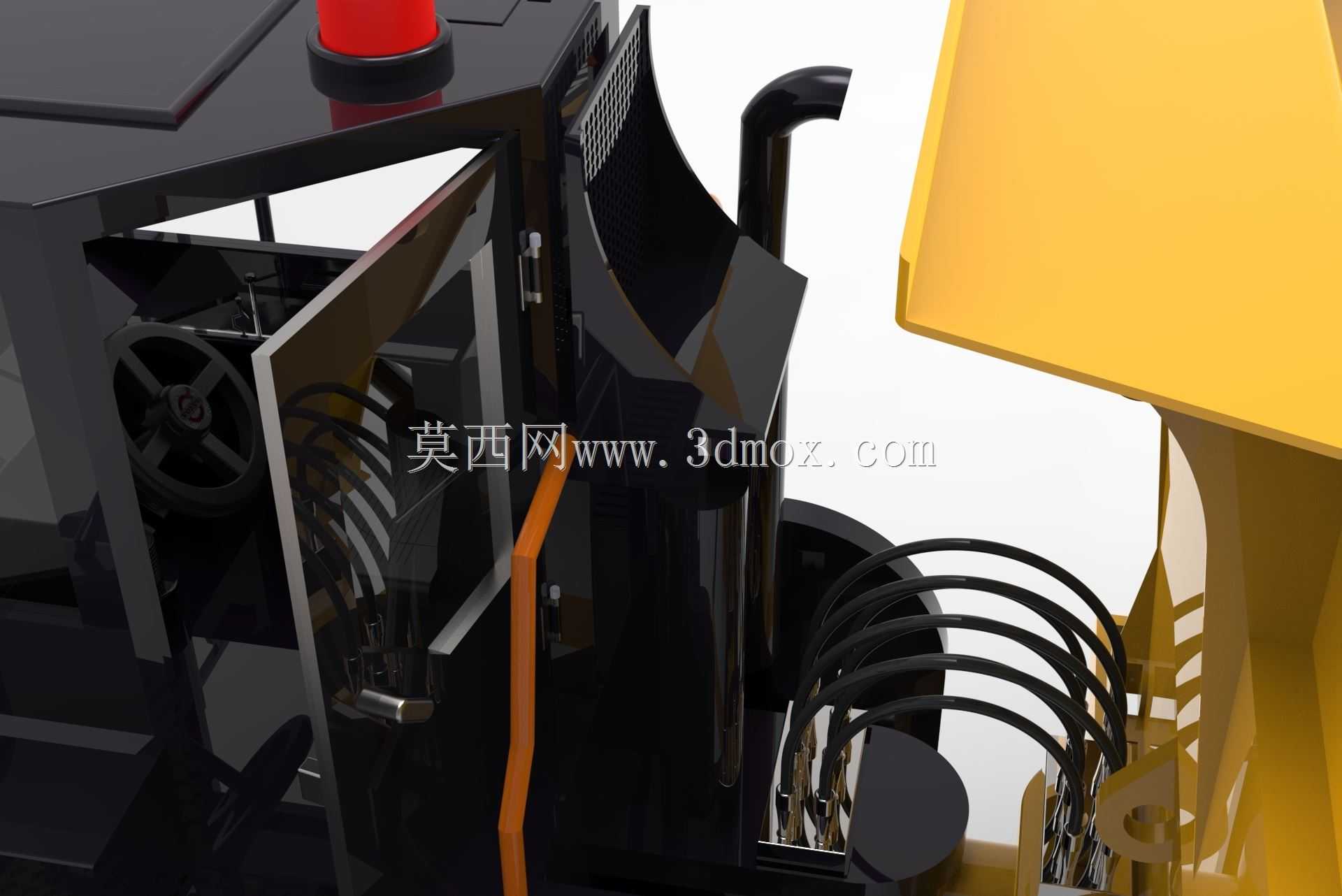

　　建模时需重点还原铰接盘的回转与折腰角度关系，前车架围绕铰接点可实现左右约45度转向，配合转向油缸行程校核轮胎与车架的干涉边界；车斗举升状态下斗底下缘与后轮胎、后挡泥板之间的间隙要按举升全行程核对，避免翻转末段碰撞。整车外形长宽高边界需对照实车参数，车斗满载堆装容积与尾部卸料高度决定了它与挖掘机、装载机的配套匹配关系——装料设备的铲斗单次斗容应与车斗容积形成3至5斗装满的配比，卸料点的挡墙高度则要低于斗体举升后的尾部间隙。灯光系统包括车顶工作灯、尾部示廓灯与制动灯，夜间采场作业时标示车辆轮廓。液压管路沿车架内侧走线，远离轮胎飞溅区，铰接处管路预留足够弯折余量，随折腰动作自由摆动。
