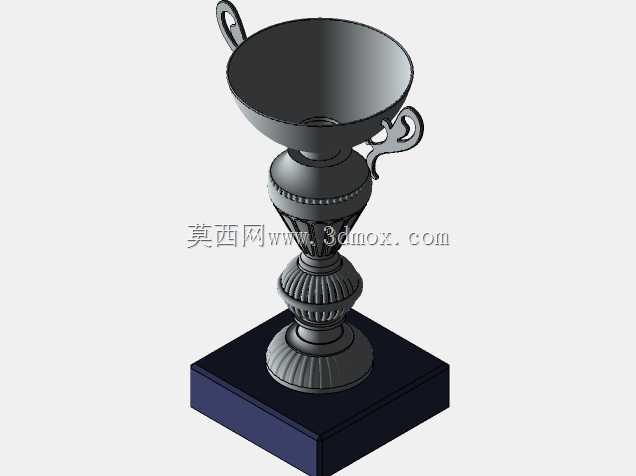

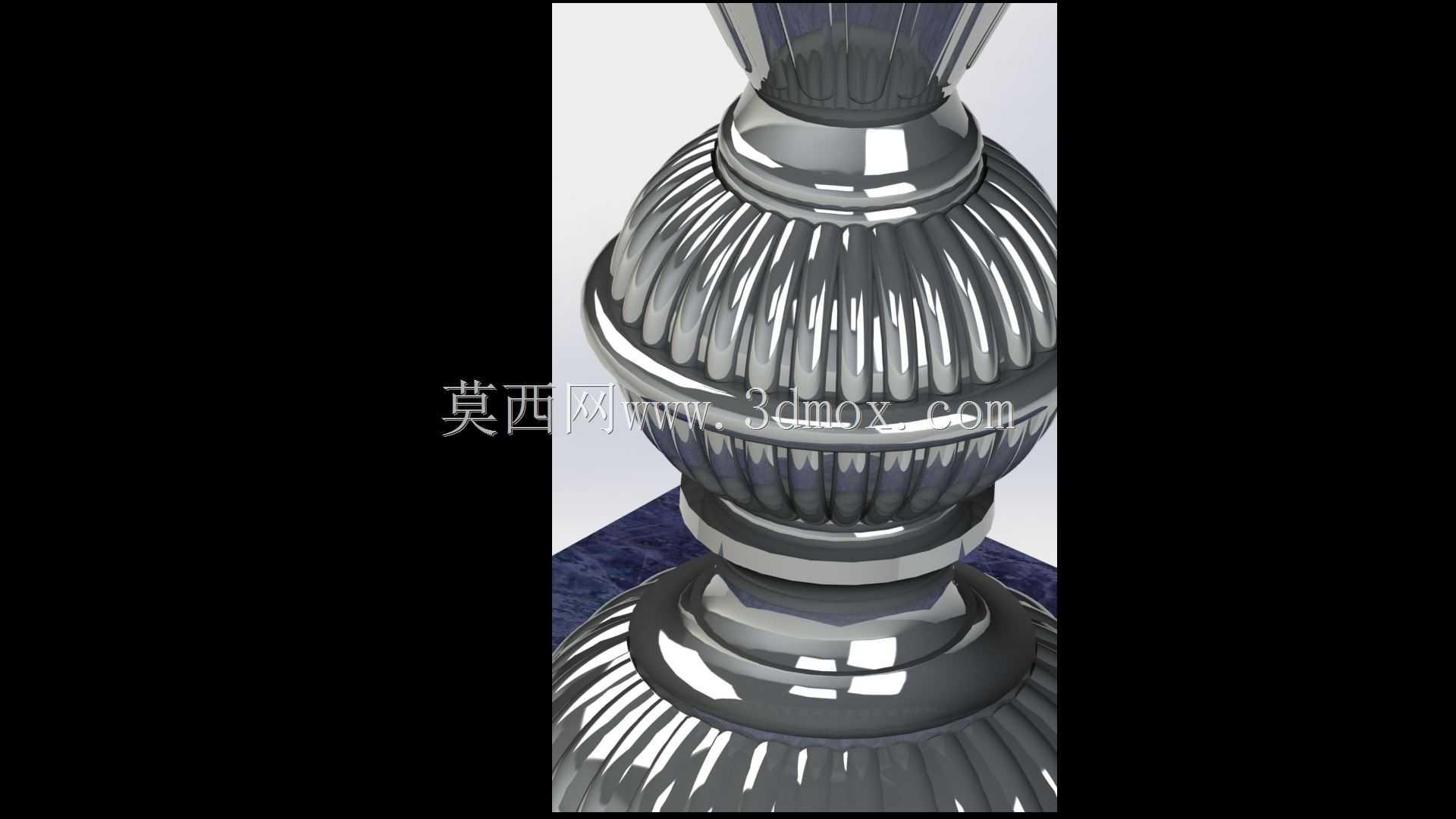

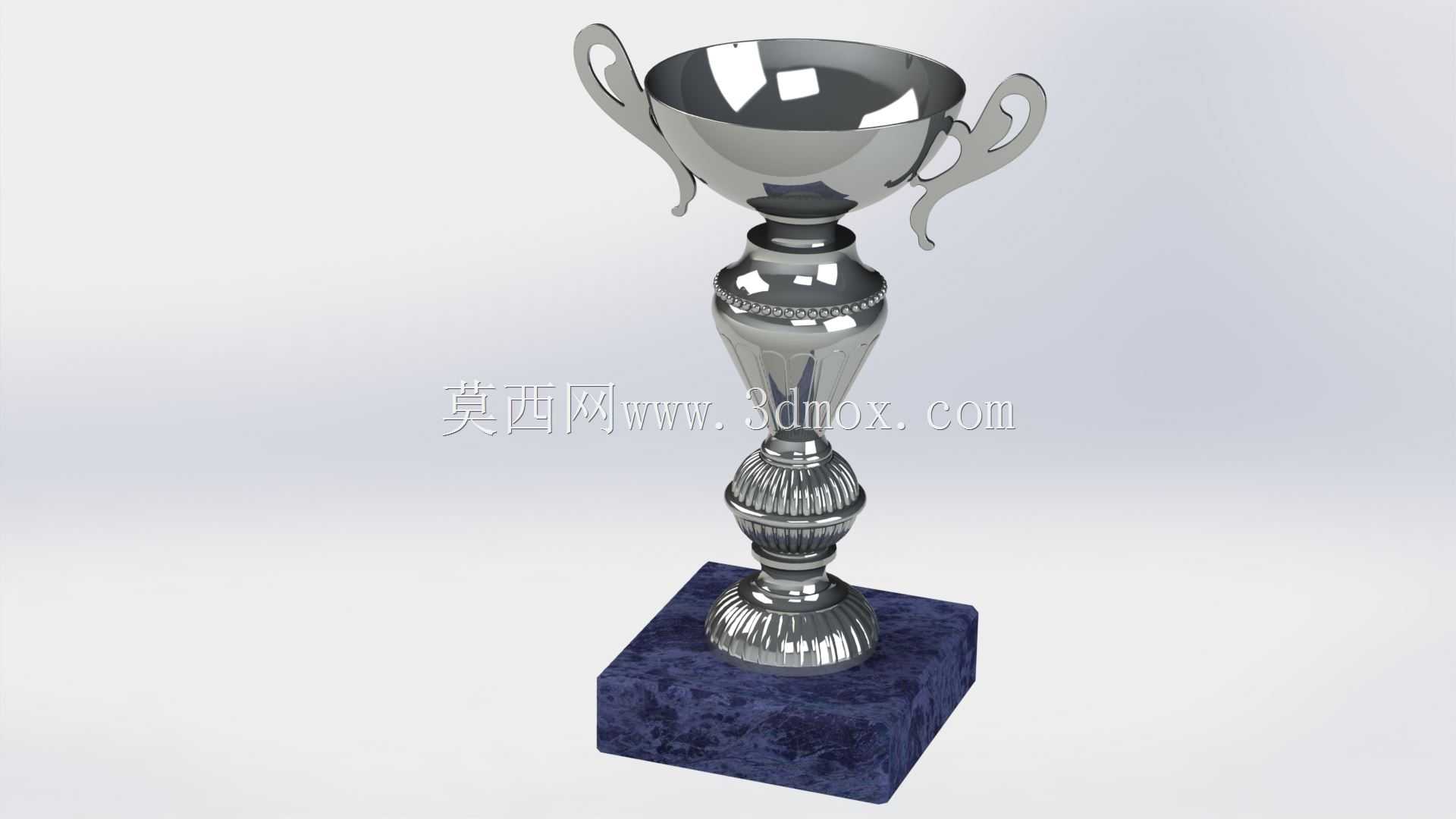

这套奖杯结构在建模时先从陈列端的实际约束倒推,方形石材底座承担全部落地承重,底面预留平整接触区,摆放时不需要额外紧固件,直接放置于颁奖台、展厅展柜或企业荣誉墙搁板即可。底座棱边做了轻微倒角处理,既避免石材尖角在搬运、擦拭过程中崩边,也让金属柱脚与石座衔接处不会出现生硬的直角转折。金属主体从底座中心向上延伸,下段采用多段收腰与鼓形轮廓交替的造型,靠近底座的位置布置放射状竖纹装饰,向上过渡到环带纹理,再收窄形成细长茎部,中段再次膨出为带竖向棱面的装饰节,最后承托上方杯碗。

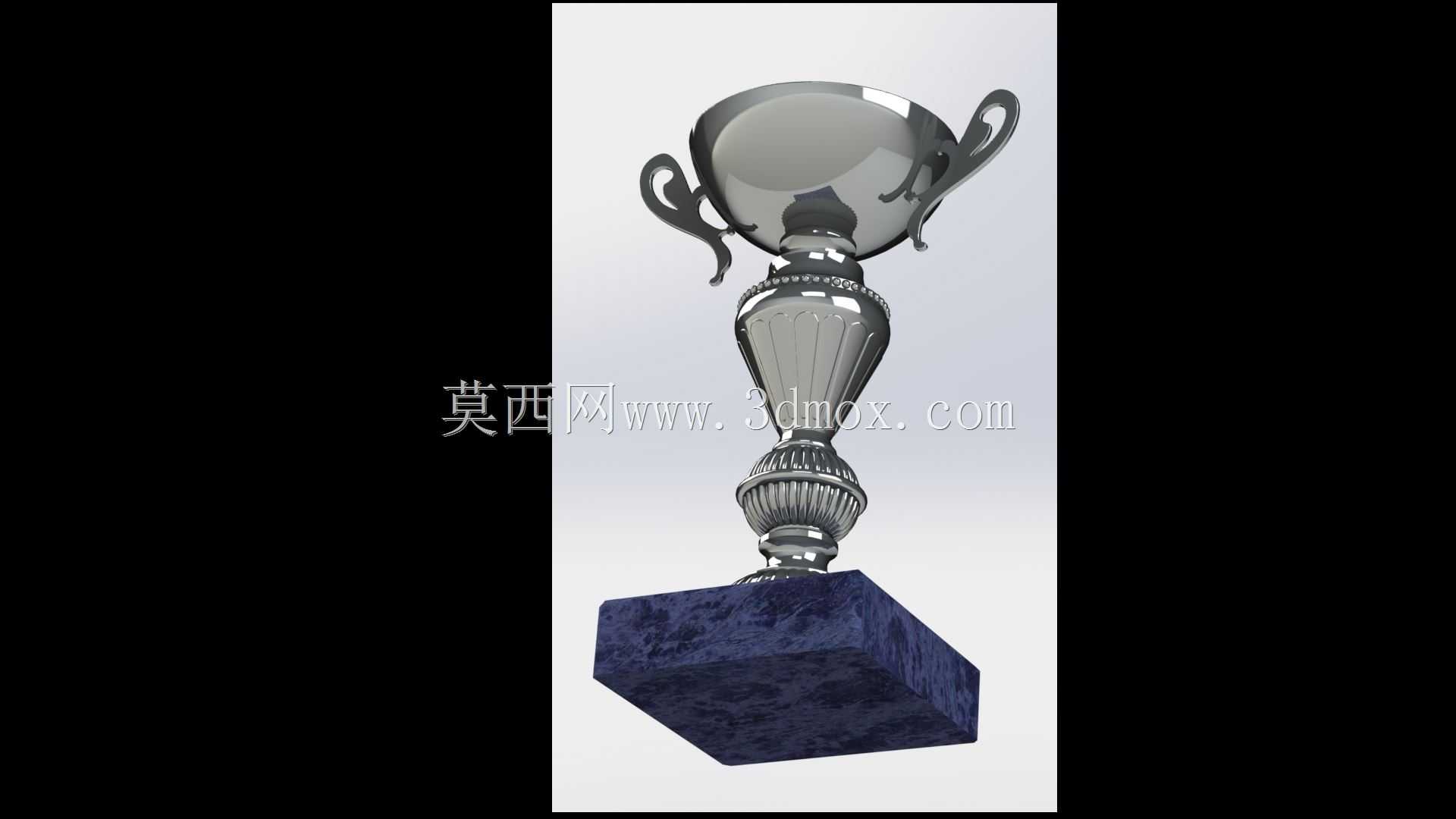

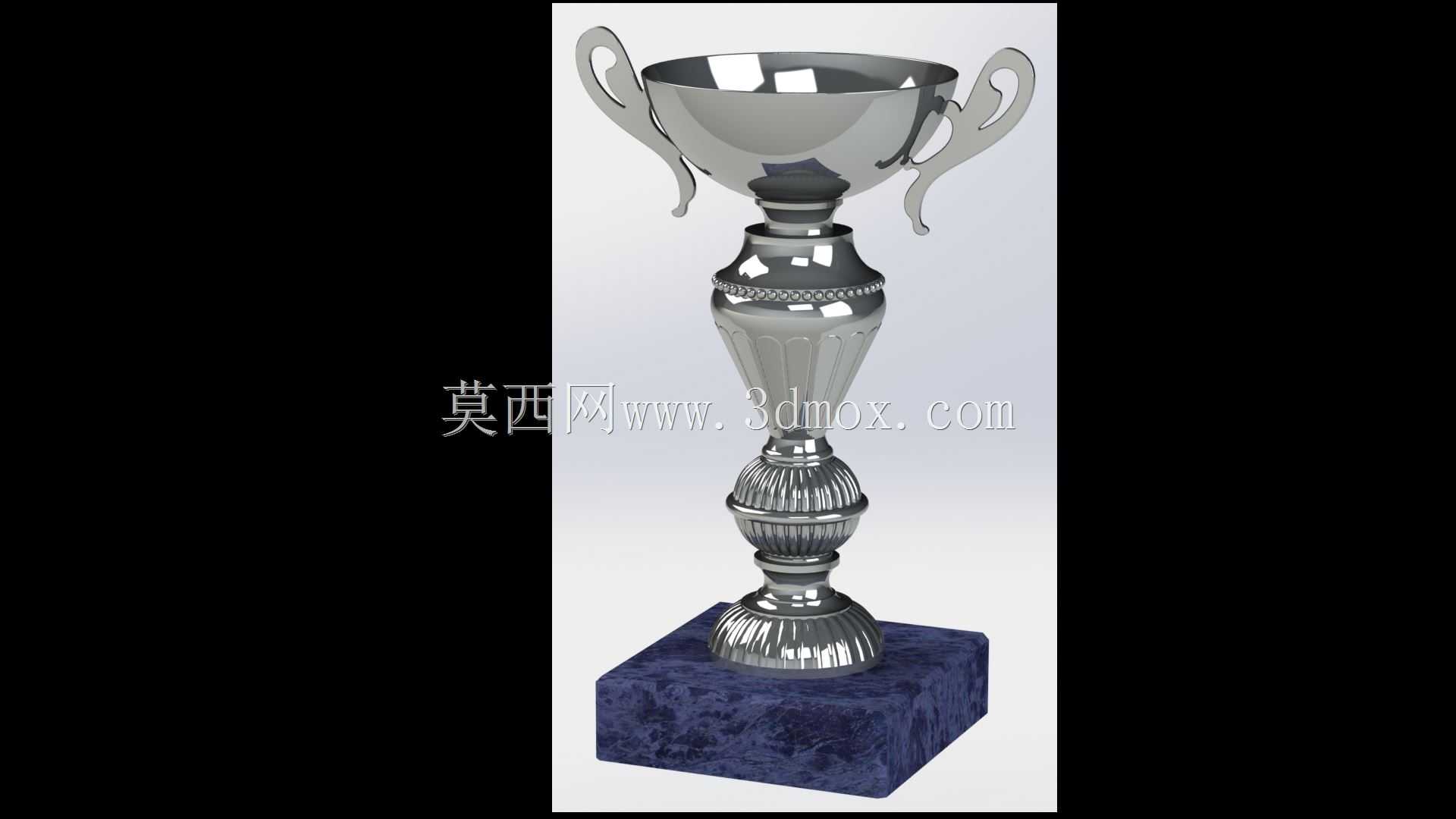

杯体部分为宽口浅腹的双耳盛杯形态,杯口外缘略向外撇,内腔做成光滑凹面,视觉上保持银器或锡器的厚重感;两侧把手采用对称卷草式曲线,从杯腹中下部起弯,向外舒展后再回勾到杯口下方,把手与杯壁之间保留完整镂空区域,渲染时能够形成明显的明暗层次。把手并非简单贴附在杯壁外侧,其根部与杯腹曲面做融合过渡,端部回勾处加厚,避免实物铸造或3D打印成型时出现细弱悬伸结构。
从使用场景看,这类奖杯多用于赛事颁奖、年度评优、行业竞赛、企业陈列和校园活动。杯碗正面预留了较宽的平整曲面,可用于粘贴铭牌、激光刻字或丝印赛事标识;中段茎部和底座正面也可增加奖项名称、获奖届次等信息。由于整体重心沿竖直中心轴分布,底座重量大于上部装饰件,静置稳定性较好;搬运时应托住石材底座,避免只提双耳,把手主要承担造型与装饰作用,不作为承重提手。
建模过程中,旋转体特征占比较高,杯碗、茎部节段和底部脚座均可通过母线旋转生成,再对装饰环带进行阵列或纹理包覆。双耳部分适合用草图曲线扫掠,截面沿路径逐渐变化,根部宽、中段细、回钩端略加粗,以兼顾曲线轻盈感和结构强度。石材底座单独建立为方块实体,表面赋予深色大理石纹理,顶面与金属脚座之间设置小范围接触台,保证装配关系清晰。
尺寸边界上,方形底座的外接轮廓决定了摆放所需最小台面,底座四周应留出手指取放和清洁布擦拭的空间;上部杯碗宽度大于茎部,双耳又向两侧外伸,因此展柜内的左右净距需按把手最外点核算,不能只量杯口直径。高度方向上,细长茎部使视觉重心抬高,若放置在人员频繁经过的位置,应避免台面振动,并保持底座完全贴合支撑面。
结构细节方面,各段金属曲面之间采用连续过渡,装饰纹路集中在环向区域,既增强高光反射下的层次感,也不会破坏杯体正面用于刻字的完整区域。杯腹下方设有内收台阶,使杯碗与茎部连接自然;底部脚座做成外扩喇叭形,增大与石材底座的接触面积。整体造型兼顾传统银奖杯的仪式感与现代渲染表现的光滑金属质感,适合作为荣誉道具、颁奖陈设、展示场景配件以及工艺礼品结构参考。
