木质手持油画调色工具三维结构设计

　　这款木质手持调色器具的三维结构设计，核心围绕美术创作场景的实际使用需求展开，首先要考虑的是创作者长时间手持操作的人机适配性，整体采用椭圆轮廓的薄型板状结构，主体尺寸设定为50cm×30cm，厚度控制在1.2cm，这个尺寸边界既能够满足多色颜料同时排布的摆放需求，又不会因为板面过大导致手持时重心偏移，增加长时间握持的疲劳感。板面的拇指开孔位置经过反复校核，开孔中心距离板身短边边缘11cm，距离长边边缘8cm，开孔采用带圆弧过渡的异形轮廓，而非简单的圆形开孔，能够适配不同手型使用者的拇指穿入后，板身自然贴合小臂前侧的姿态，避免传统圆形开孔在长时间持握时硌压拇指根部的问题，开孔边缘做了R3的圆角倒钝处理，没有尖锐棱角，防止使用过程中剐蹭皮肤或者勾蹭画布纤维。

　　从功能特性来看，板身的颜料排布区域做了细微的表面高差处理，靠近拇指握持侧的区域预留了1.5cm宽度的无颜料平面，作为手持时的施力接触面，这个区域的表面做了哑光磨砂质感处理，增加握持时的摩擦力，即使手上沾有少量颜料媒介剂也不会出现打滑的情况。板身主体的颜料盛放区域表面做了0.2mm深度的微凹处理，能够避免调和后的液态颜料顺着板身倾斜角度流到板外，污染使用者衣物或者工作台面，不同颜料的排布区域没有做硬性的分格，保留了传统木质调色板自由调配颜料的使用习惯，创作者可以根据自身的配色习惯灵活安排颜料位置，适配油画、丙烯等不同类型颜料的调和需求。

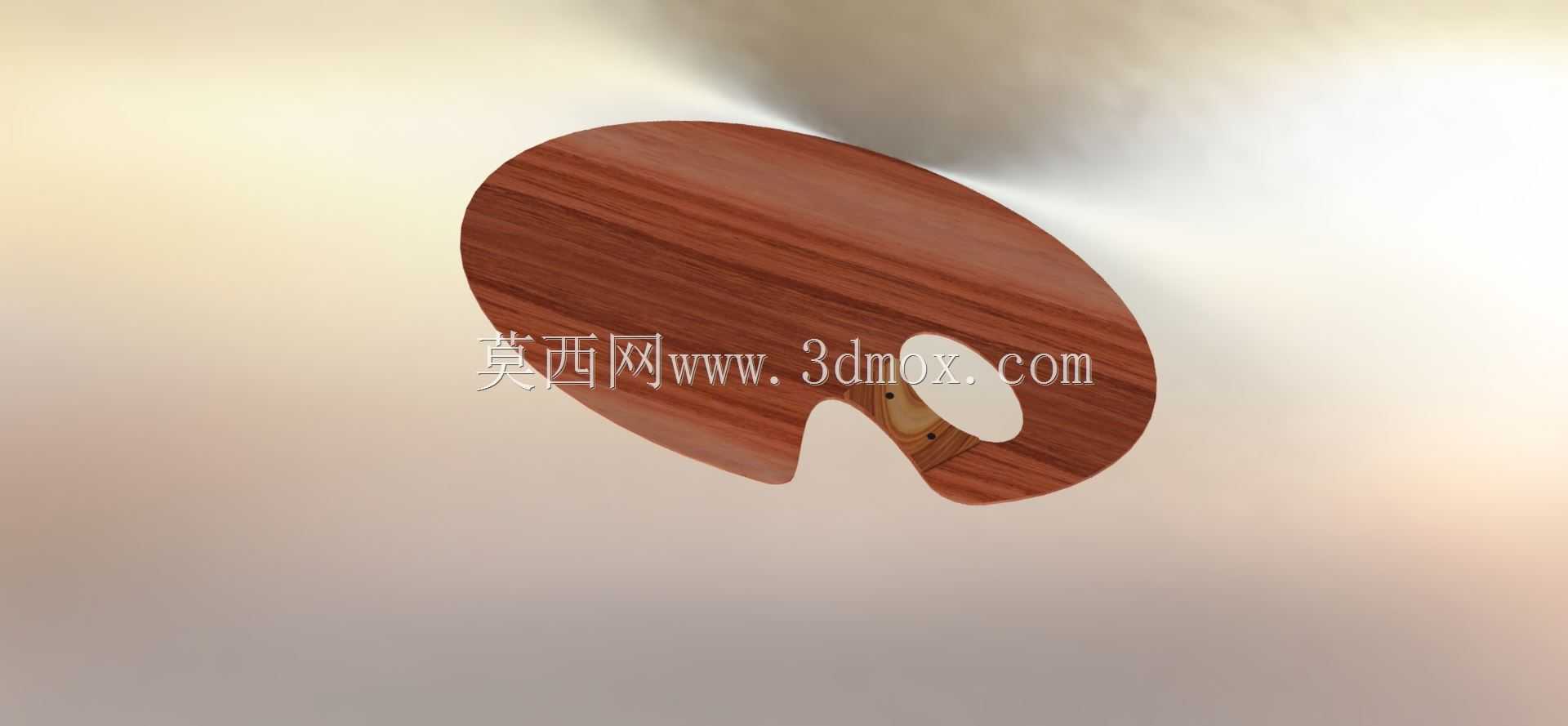

　　材质选择上以硬质实木为基础设计原型，木纹走向沿板身的长轴方向排布，这种排布方式能够提升板身整体的结构强度，避免长时间使用后因为温湿度变化出现板身翘曲变形的问题，板身整体边缘都做了R2的圆弧封边处理，没有锋利的边棱，既能够提升手持时的触感舒适度，也能避免板身边缘磕碰画布造成不必要的污损。在实际的美术教学、户外写生、画室创作等场景中，这类调色板是创作者最常使用的核心辅具，设计时除了功能层面的考量，也兼顾了传统木质调色板的使用手感，没有采用多余的附加结构，整体结构简洁可靠，没有易损的活动部件，日常使用后只需要清理表面残留颜料即可，维护成本极低。

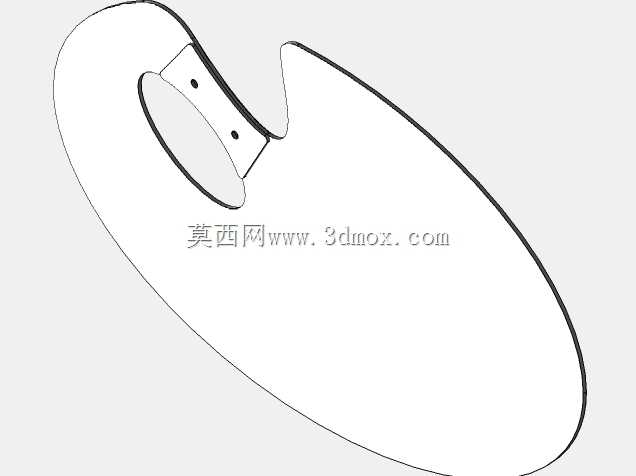

　　从建模设计的思路来说，首先确定整体的轮廓基准，先绘制椭圆的外轮廓曲线，再根据人机工程测试的结果定位拇指开孔的位置，开孔的异形轮廓是根据持握时拇指的自然贴合形态拟合的曲线，保证穿入拇指后板身的受力均匀分布在手掌与小臂接触区域，而非全部由拇指承重。板身的厚度采用均匀渐变的处理方式，靠近拇指握持侧的厚度略厚，达到1.5cm，远离握持侧的板边厚度逐渐收薄到0.8cm，这种变厚度设计一方面能够降低板身远端的重量，优化整体的重心位置，让持握时的重心更靠近手腕位置，减少长时间持握的手腕负荷，另一方面也能让板身的视觉效果更轻盈，不会显得笨重。表面的微凹颜料区域采用整体曲面偏移的方式生成，保证整个颜料盛放区域的高差一致，不会出现局部积液的问题，所有的边角过渡都采用统一的圆角参数，保证加工时可以通过一次砂光成型，降低生产加工的难度。

　　在实际使用的适配性上，这个尺寸的调色板既可以满足画室固定位置创作时的多色颜料调配需求，也能够适配户外写生时的便携需求，板身的整体重量控制在300g左右，即使连续持握2-3小时进行创作，也不会造成明显的手部酸胀感。板身的木质表面经过封孔处理，能够减少颜料油料渗入木质纤维的概率，延长调色板的使用寿命，使用过程中即使表面残留干结的颜料，也可以通过刮刀轻松清理，不会损伤板身的基底表面。不同于塑料材质的调色板，木质基底的表面质感更温和，调和颜料时的刮刀触感更顺畅，不会出现塑料板面刮蹭时的刺耳异响，也更符合专业美术创作者的使用习惯。
