水下作业ROV配套可移动接线装置

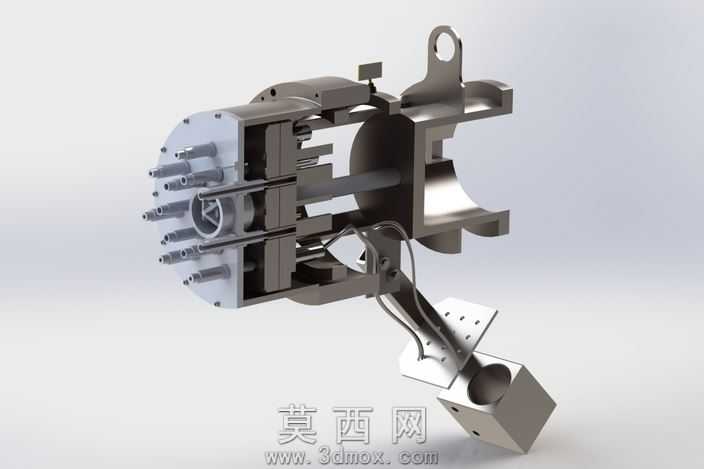

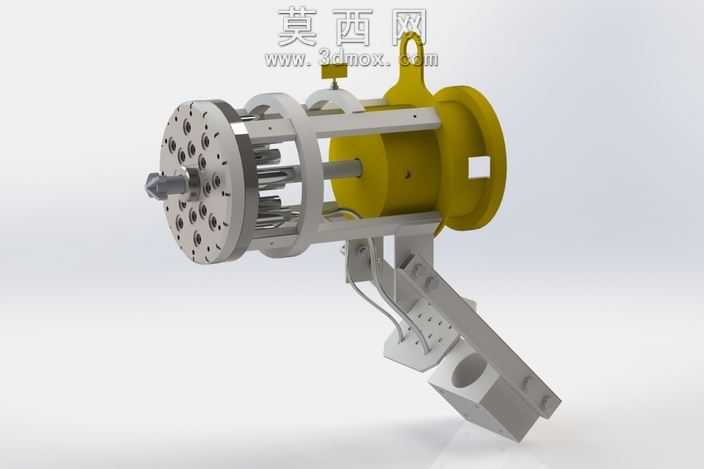

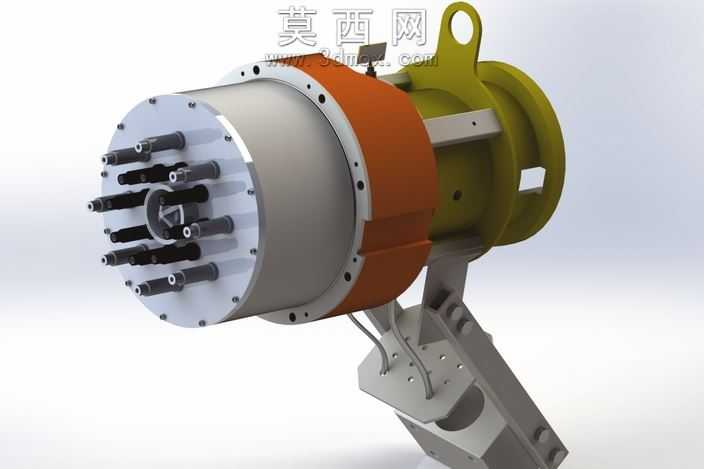

本作品为面向水下遥控潜器配套设计的可移动接线承载装置，采用三维参数化建模方式完成全结构搭建，建模过程中对每一处装配公差、配合间隙都做了精细化设定，确保后续生产加工时各部件可实现精准装配。整体结构采用耐压舱体加外置接线承载的组合式设计，主体耐压舱段采用圆筒加端盖的密封结构，端盖处排布多组穿线螺栓接口，每一处接口都预留了密封件安装槽位，可适配水下高压环境下的静密封需求，避免海水渗入舱体内部损坏电气元件。舱体侧面设置带吊孔的安装耳板，可实现装置在ROV机架上的快速挂载与拆卸，满足可移动灵活部署的使用需求。外置的接线承载平台采用镂空减重设计，在保证结构强度的前提下尽可能降低整体重量，减少ROV的负载消耗，平台上预留多组标准化安装孔位，可适配不同规格的接线端子、信号转接模块的固定安装。建模阶段对所有金属部件都赋予了对应的金属材质属性，渲染时还原了不锈钢材质的哑光金属质感，对密封胶圈、线缆外皮等非金属部件也做了对应的材质区分，让整体结构的视觉呈现更贴近真实成品的状态。设计过程中充分考虑水下作业的特殊工况，所有外露结构都做了圆角过渡处理，避免尖锐棱角在水下勾挂杂物、磕碰障碍物，同时对整体重心做了配平优化，确保装置挂载后不会影响ROV的水下航行姿态。各部件之间的连接方式都做了模块化设计，日常维护时可快速拆解更换密封件、检修内部线路，无需对整体结构做破坏性拆解，大幅降低水下装备的运维成本。
