欧式三圆柱插脚电源连接插头结构

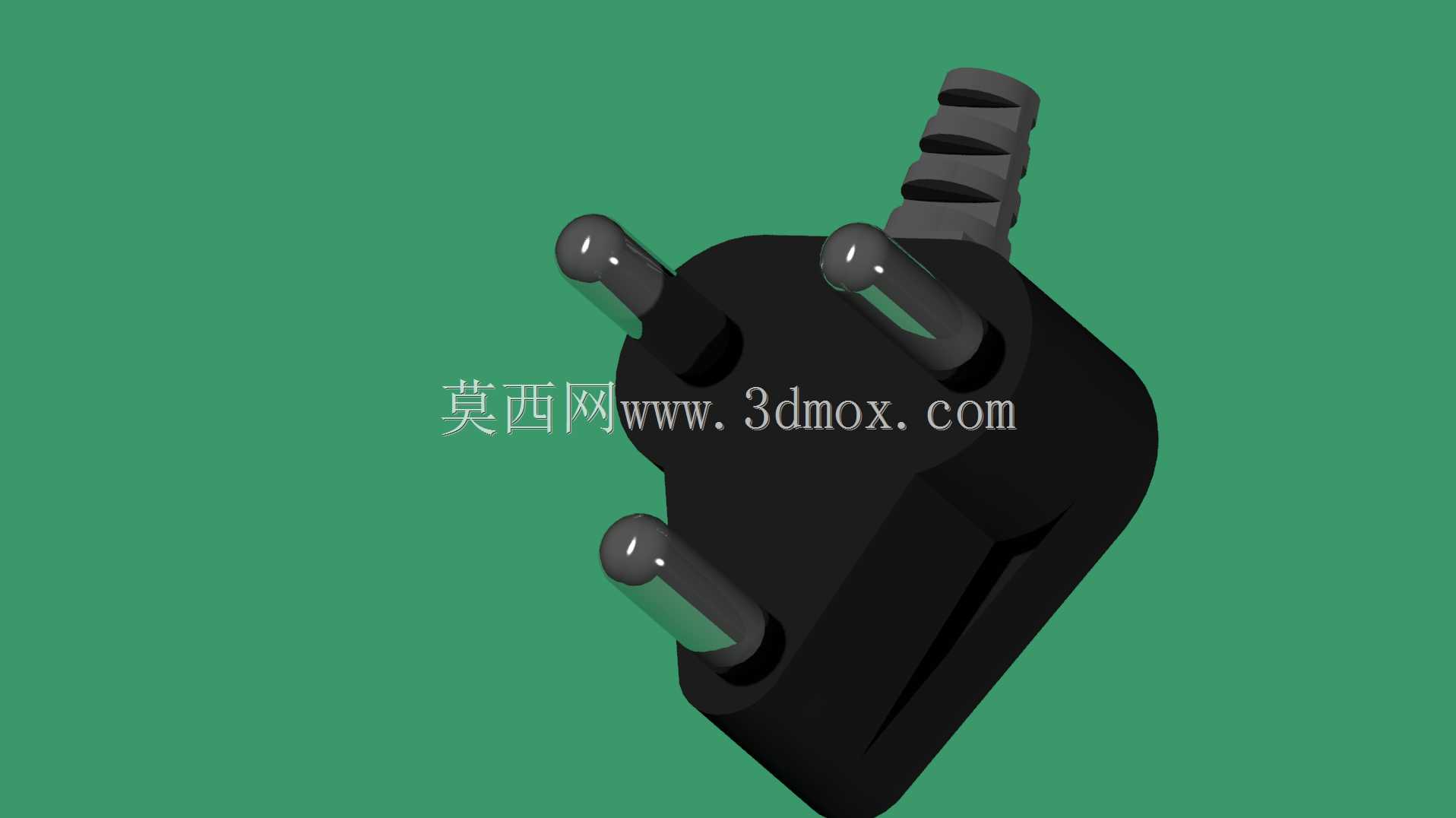

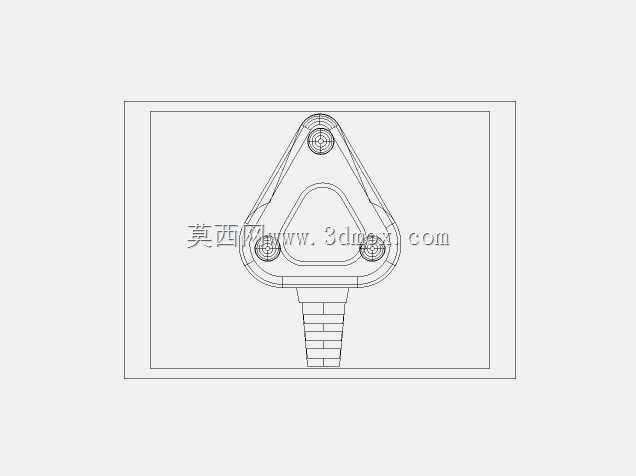

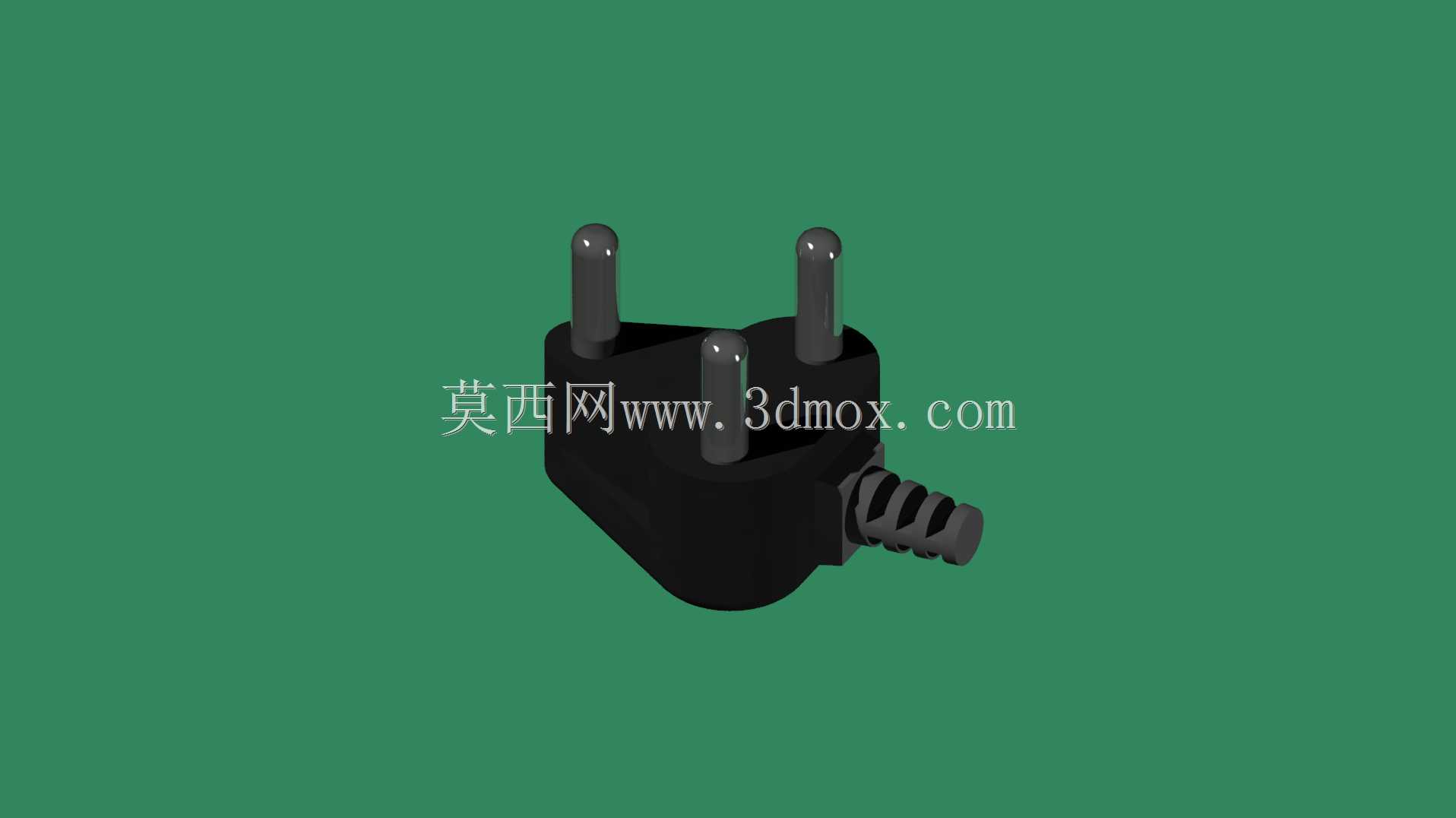

　　日常做电工类接插件建模时，这类三圆柱插脚的插头是很常见的欧式供电接插件结构，主要适配对应标准的墙面插座、工业设备供电接口，承担低压市电回路的导通连接作用，广泛用在家用电器、小型电动工具、便携通讯设备的供电端接驳场景。从结构设计逻辑来看，整个插头的壳体采用一体注塑成型的包胶结构，插脚与内部压接的导线端子完全被绝缘壳体包裹，仅露出规定长度的金属插合段，尾部设计了多级阶梯状的防弯折护套，这个结构是为了分散电源线出线位置的弯曲应力，避免日常使用中反复弯折导致线芯断裂、绝缘皮破损的问题，实际建模时这个护套的每一级台阶都做了圆角过渡，不会出现应力集中的锐角，和实际开模的拔模斜度保持一致，还原量产件的真实结构。三个圆柱插脚呈三角排布，

　　这种排布方式是对应插座的接地、火线、零线极位设计，插脚的根部做了直径略大的限位台，插合到位后限位台会贴住插座的面板表面，既可以控制插入深度，避免插脚过度插入顶坏插座内部的铜夹结构，也能防止使用过程中插脚出现径向晃动，保证接触的稳定性。建模过程中特意还原了插脚表面的细微拔模斜度，实际量产的铜质插脚是冷镦加工后做镀镍处理，表面光滑无毛刺，插合时的摩擦力控制在合理区间，既不会出现插接过松容易脱落的问题，也不会因为插拔力过大导致使用不便。壳体的外形做了符合人体工学的弧面过渡，握持插拔的位置没有尖锐棱角，手指捏持的区域弧度贴合指腹的施力角度，实际使用时不需要过大的握力就能完成插拔操作。从安装边界来看，

　　这类插头的整体外轮廓尺寸控制在常规手持接插件的合理区间，插脚的中心距严格遵循对应安规标准的尺寸要求，和适配插座的铜夹位置完全对应，不会出现插位错位无法插入的问题；尾部的防弯折护套长度覆盖了出线位置的应力集中区，护套的内孔和电源线的外径做过盈配合，注塑时和线皮融合为一体，能承受规定次数的弯折测试不会出现护套和线皮分离的情况。内部的端子连接结构采用压接方式，导线线芯插入插脚尾部的压接筒后，通过冷压咬合实现可靠的电气连接，压接位置的电阻值满足安规要求，大电流通过时不会出现异常发热的问题；插脚和内部注塑骨架的配合做了防转结构，避免插脚在壳体内出现转动，导致极位错位引发的接触不良或者短路风险。做这类接插件建模的时候，

　　需要特别注意绝缘壳体的壁厚均匀性，整个壳体的壁厚保持在2mm左右，没有出现壁厚突变的区域，避免注塑生产时出现缩痕、缺胶的缺陷；插脚露出壳体的长度严格符合安规要求，既保证插入插座后和铜夹的接触面积足够，也不会因为露出过长导致意外触碰带电部分的风险。另外壳体的合模线位置设计在插脚排布的侧面，不会出现在握持插拔的接触面，避免合模线的飞边影响握持手感，量产时只需要简单处理飞边就能达到外观要求。这类插头的应用场景覆盖了大部分采用欧标供电制式的区域，不管是室内家用的桌面通讯设备、小型家电，还是户外使用的便携电动工具，只要是对应制式的供电接口，都能使用这类结构的插头完成供电连接，结构可靠性经过了长期的市场验证，是低压供电接插件里非常成熟的结构方案。
