折叠式长柄晴雨伞内部支撑结构设计

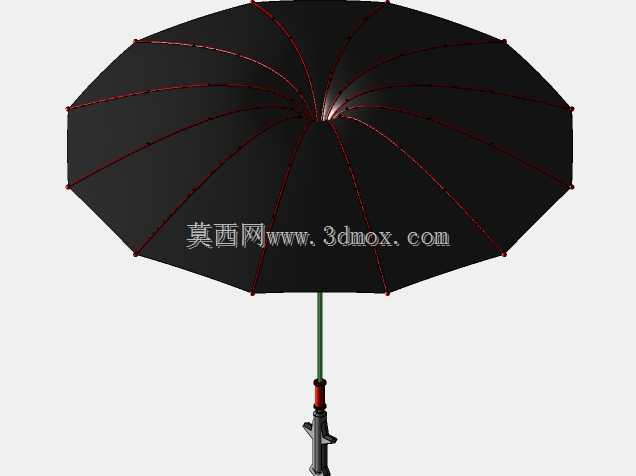

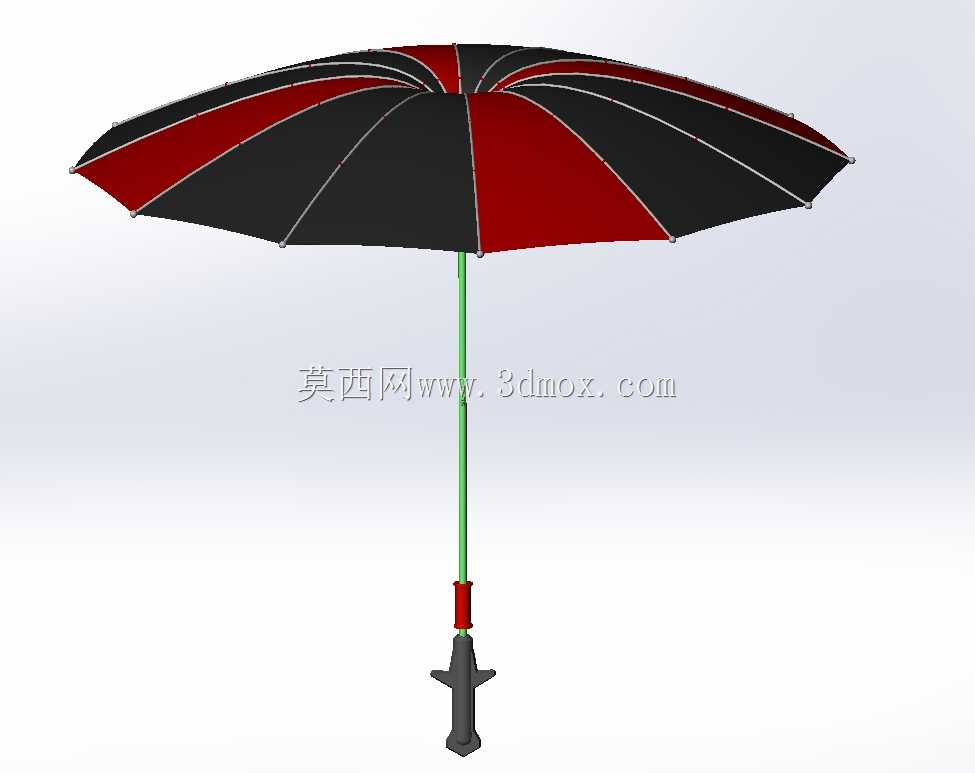

　　日常通勤场景下，伞具的收纳便利性与结构可靠性始终是用户核心诉求，这款折叠长柄伞的支撑结构设计，正是围绕雨天户外出行、随身收纳的实际需求展开。从结构组成来看，整套支撑体系以中棒为核心承载轴，底部设置六角形防滑握柄，握柄上方设置红色滑动解锁环，配合伞骨的多节嵌套滑轨实现伞面的开合动作，顶部绿色伞帽作为伞骨收拢后的定位端，同时承担伞面顶部的防水密封作用。

　　设计过程中首先要解决的是多节伞骨收拢后的同轴度问题，每一节伞骨的滑动配合间隙控制在0.1mm以内，既保证开合过程无卡滞，又避免间隙过大导致伞面撑开后出现晃动。握柄采用六角形截面而非传统圆形，是考虑到用户握持时的防滑需求，雨天手部沾湿后，圆形握柄容易出现打滑转动的情况，六角形的平面结构可以增加手部与握柄的接触摩擦力，同时握柄底部的扩展翼结构可以在伞具收拢直立放置时，提供稳定的支撑面，无需倚靠其他物体即可直立在平整地面，减少伞面沾水后污染随身物品的概率。

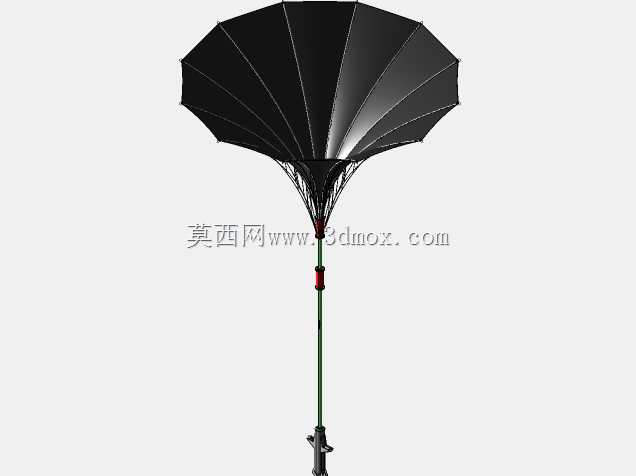

　　滑动解锁环的位置设置在握柄上方30mm处，刚好是用户握持握柄时拇指可以自然触碰的位置，向上推动解锁环即可带动伞骨沿中棒滑动完成开伞动作，收拢时向下拉动解锁环即可带动伞骨复位，整个操作行程控制在120mm，单手握持即可完成全部开合动作，无需双手配合，适配单手拎物时的使用场景。伞骨采用多片式叠层结构，收拢状态下所有伞骨完全嵌套在中棒外侧的滑槽内，收拢后的整体外径仅28mm，可轻松放入常规尺寸的背包侧袋、公文包夹层，相比传统长柄伞收纳体积减少40%以上。

　　中棒作为核心承载部件，采用三段式嵌套结构，每段之间设置弹性定位珠，开伞到位后定位珠自动卡入对应定位孔，保证伞面撑开后中棒的结构刚性，可抵御6级风力下的伞面风压，不会出现中棒弯折、伞面外翻的情况。伞骨与中棒的连接位置采用铰接式转轴，转轴处设置微小的阻尼结构，开伞过程中伞骨展开速度平缓，不会因为弹簧弹力过大导致伞骨快速弹开造成误伤。顶部伞帽与中棒采用螺纹连接，内部设置橡胶密封垫圈，避免雨水顺着中棒缝隙渗入内部锈蚀滑动部件，延长伞具的整体使用寿命。

　　从安装边界来看，整套支撑结构收拢后的总长度为280mm，撑开后中棒总长度可达580mm，配合常规半径550mm的伞面，可满足单人雨天出行的遮雨需求，握柄的最大外径为45mm，符合成年人手部握持的人机工程尺寸，长时间握持不会产生明显的压痕。伞骨的单片厚度为1.2mm，采用高强度轻质合金材质，在保证结构强度的前提下尽可能降低整体重量，整套支撑结构总重量控制在180g以内，长时间手持不会产生明显的负重感。

　　在结构细节处理上，所有滑动接触面都做了抛光倒角处理，没有尖锐的毛刺棱角，开合过程中不会划伤手部，也不会勾刮衣物面料。解锁环的表面设置防滑纹理，手部沾水后推动也不会出现打滑的情况。伞骨末端的伞面固定位设置了微小的倒钩结构，伞面安装后不会因为反复开合出现脱落的情况，更换伞面时只需轻轻撬动倒钩即可完成拆卸，方便后期维护更换。考虑到雨天使用后伞面沾水的情况，握柄底部设置了微小的导流槽，收拢后伞面残留的雨水可以顺着导流槽向下滴落，不会顺着握柄流到用户手部。整套结构没有多余的复杂零件，所有部件都采用标准化的五金加工工艺即可生产，装配流程简单，适合批量规模化生产，零部件的通用化程度高，后期维修更换配件成本较低。
