这类带弯曲枢轴的莫尔云纹柔性枢接结构,最早是在精密通讯设备的微动调节场景中落地的,很多人第一次看到这个环形的云纹结构会误以为是装饰件,实际上整圈的细密开槽结构是核心的挠性变形单元,完全靠材料自身的弹性形变实现枢轴转动,没有传统枢轴的配合间隙、摩擦磨损问题,在需要微米级对位精度的通讯光器件调焦、射频组件微调场景里,这种结构的重复定位精度可以做到亚角秒级别,比传统滚珠枢轴的回程误差小两个数量级。

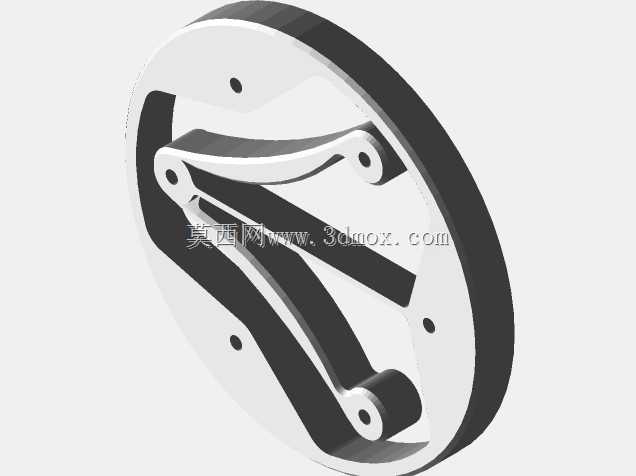

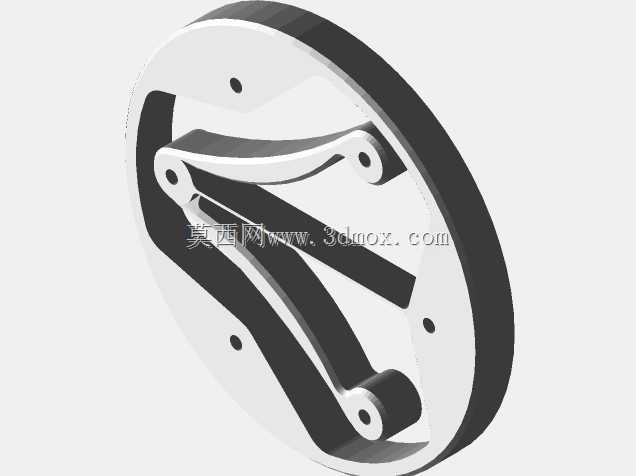

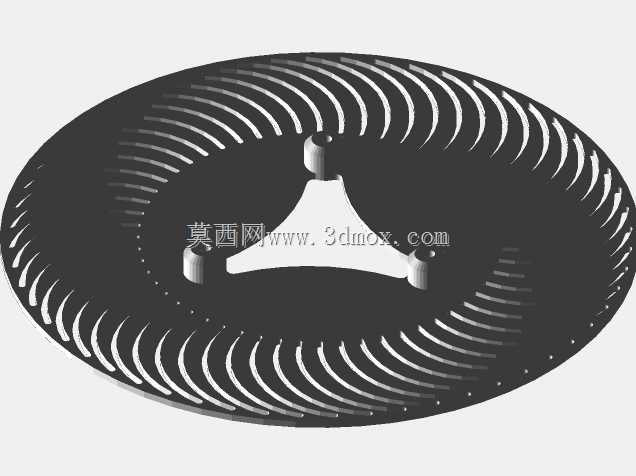

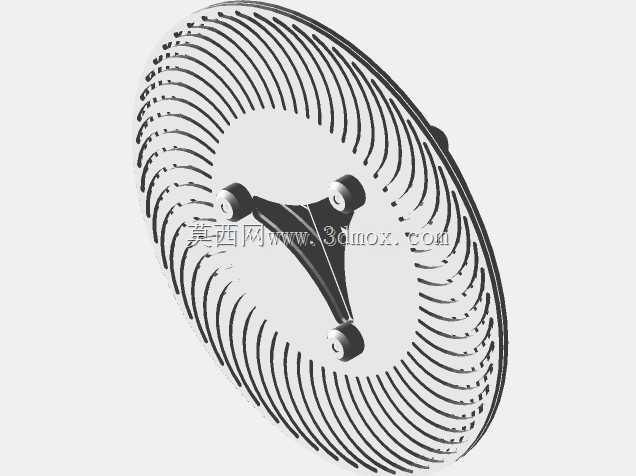

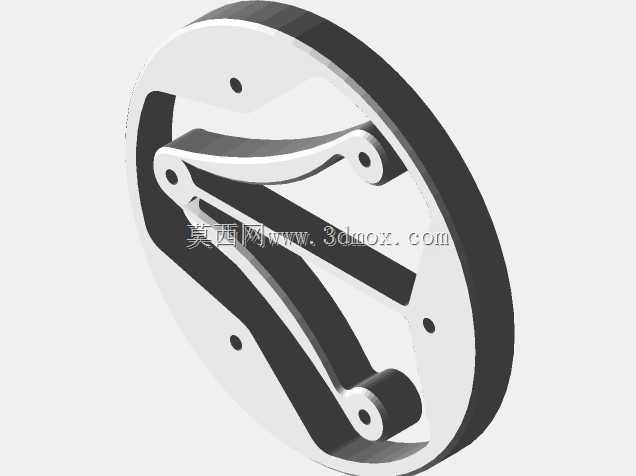

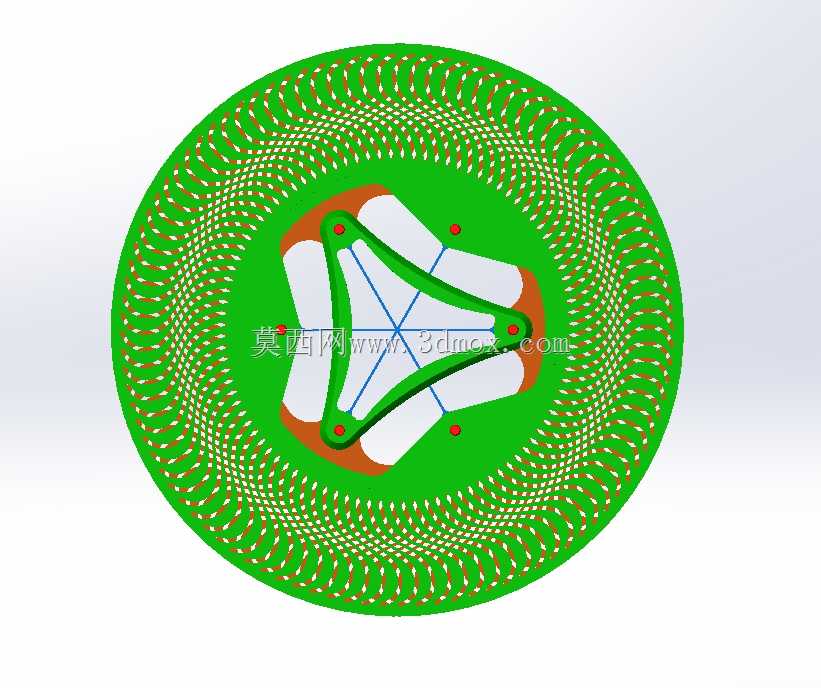

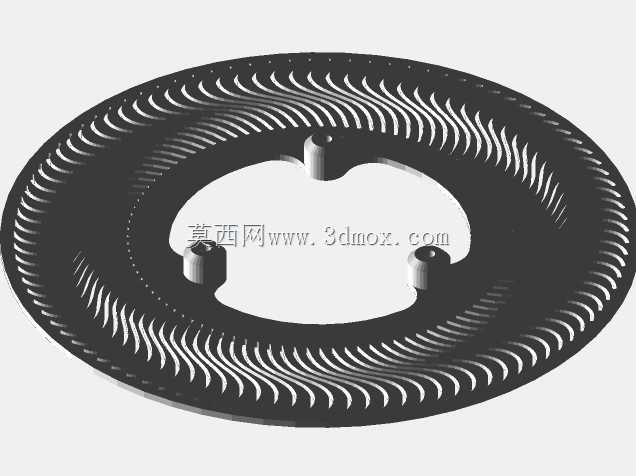

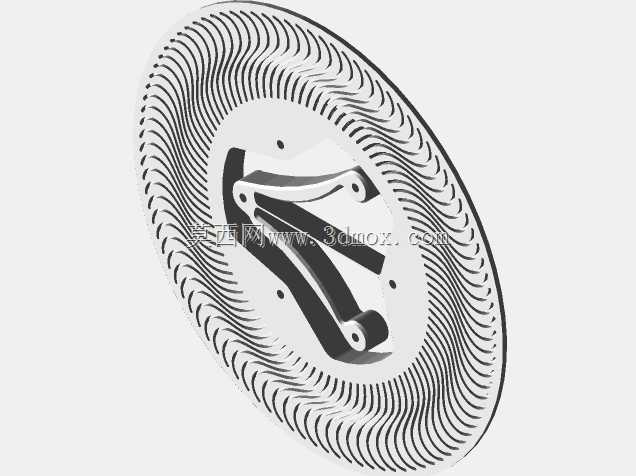

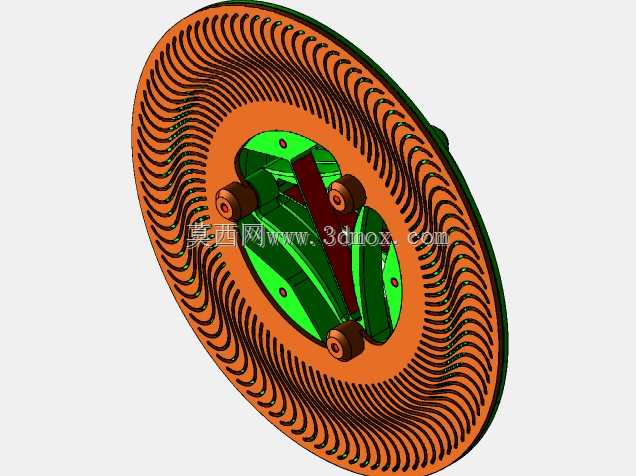

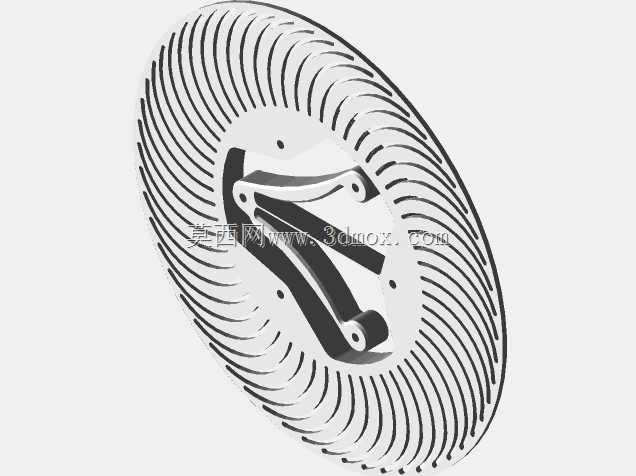

从结构设计逻辑来看,中间的三瓣式支撑骨架是整个枢接结构的刚性承载核心,三个对称分布的支撑臂分别对应外圈挠性环的三个受力点,每处连接位置的红色标识点是应力集中缓释的过渡圆弧位置,设计时特意在这些位置做了R角放大处理,避免反复挠曲变形时出现应力疲劳断裂。外圈的云纹开槽不是随意排布的装饰纹路,每一条开槽的走向、宽度、相邻槽的间距都是经过挠性力学仿真计算的,转动时整圈挠性环的形变会均匀分散到每一段槽间的筋条上,不会出现局部应力过载的情况,同时这种渐变排布的云纹槽还能在转动过程中形成视觉上的莫尔条纹反馈,调试人员不用借助千分表,直接通过观察云纹的移动量就能快速判断枢轴的转动角度,在没有精密测量仪器的现场调试场景里非常实用。

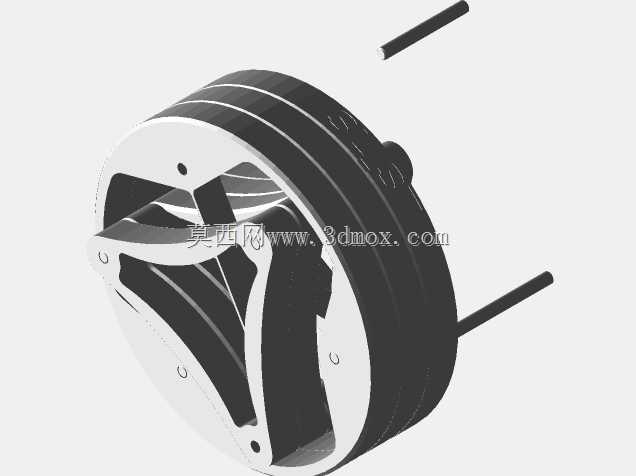

实际应用中,这类柔性枢轴不需要额外添加润滑脂,也没有装配时的配合公差累积问题,整体是一体化加工成型的,既可以用线切割工艺从整块金属坯料上加工出来,用在高负载的工业通讯设备调节机构里,也可以用光刻工艺加工硅基材质的微型版本,用在光通讯模块的精密调谐机构中。安装边界上,整个结构是标准的薄型圆盘形态,外圈的最大直径可以根据安装空间做等比例缩放,中心的三瓣骨架预留了三个安装孔位,可以直接通过螺丝固定到设备的固定基座上,中间的镂空区域是转动输出端的连接位,负载件可以直接固定在三瓣骨架的中心位置,不需要额外设计转接法兰,整体安装厚度可以控制在5毫米以内,非常适合现在通讯设备越来越紧凑的内部安装空间。
很多结构工程师在设计这类挠性枢轴时容易踩的坑是开槽的宽度一致性问题,如果某一段槽的宽度比设计值窄0.1毫米,对应的筋条刚度就会比其他位置高20%左右,转动时整圈的形变就会不均匀,不仅会导致转动卡滞,长期使用还会在刚度偏高的筋条位置出现疲劳裂纹。这个结构的云纹开槽采用了等刚度设计逻辑,从内圈到外圈的每一段筋条的抗弯截面模量都是一致的,不管转动角度多大,每一段筋条的形变应力都控制在材料的弹性极限以内,正常使用工况下的循环寿命可以达到百万次级别。另外,三瓣支撑臂之间的镂空区域不是多余的减重设计,这些区域是给挠性环形变预留的退让空间,当枢轴发生偏摆转动时,内圈的支撑臂会产生微小的径向位移,这些镂空位置刚好容纳位移量,不会出现结构干涉。
在通讯类设备的实际使用场景里,这类柔性枢轴常用来做天线角度的微调机构、光模块的耦合对准机构,因为没有传统枢轴的装配间隙,在有振动的户外通讯基站场景里,不会因为长期振动导致枢轴位置偏移,对位精度保持性比传统铰接结构好很多。和常规的直梁型柔性枢轴相比,这种带云纹结构的大直径柔性枢轴可以在更小的安装厚度下实现更大的转动角度,常规直梁柔性枢轴的转动角度一般不超过1度,而这个结构的最大转动角度可以达到3度,同时还能保持中心位置的回转精度,转动过程中中心的漂移量控制在微米级别,完全满足精密通讯组件的对位要求。
