简易桌面级光刻通用作业执行模块

　　这套光刻通用模块的设计初衷，是填补小批量印刷电路板制作、微结构曝光作业场景下，低成本简易作业设备的空白，很多小微研发团队、电子爱好者在做小尺寸PCB打样、微流控芯片原型曝光时，不需要工业级光刻机的超高精度与产能，反而对设备成本、搭建难度、调整灵活性有更高要求，这套结构就是围绕这类需求做的适配设计。

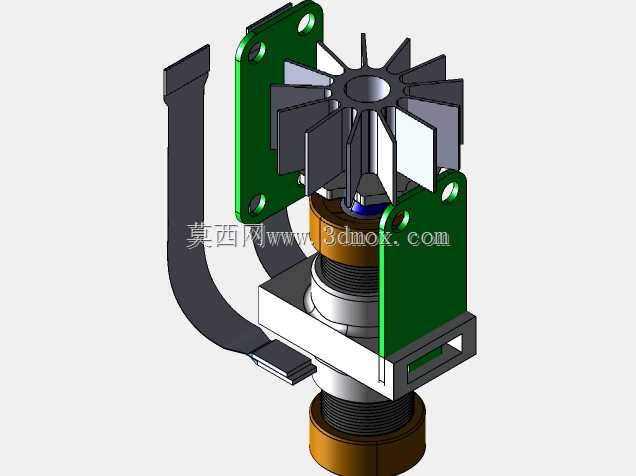

　　从结构组成来看，模块核心集成了镜头装夹、俯仰微调、安装固定三个功能单元。顶部的星型散热结构直接适配常规CCD相机镜头的安装接口，这类镜头采购成本低，光学分辨率足以覆盖0.1毫米级的线路曝光需求，散热鳍片的排布角度经过计算，既可以给长时间工作的曝光光源预留散热风道，也不会遮挡镜头的通光路径，鳍片厚度1.2毫米，相邻鳍片间隙3毫米，自然对流状态下就能满足低功率曝光光源的散热要求，不需要额外加装散热风扇，避免风扇振动影响曝光精度。

　　两侧的绿色安装支架是整套模块的承载基准，支架采用6毫米厚度的板材加工，上面预留的四个安装孔位做了沉头设计，既可以通过螺栓直接固定在带坐标刻度的工作台面上，也能搭配型材连接件做高度方向的拓展调整，支架与中间滑动座的配合面做了0.02毫米的公差控制，保证滑动过程中不会出现横向窜动。中间的俯仰调整结构采用细牙螺纹传动，螺纹导程0.1毫米，转动调整环的时候，镜头装夹座可以绕铰接轴做小角度俯仰摆动，调整分辨率刚好匹配0.01毫米的焦点微调需求，调整到位后靠螺纹的自锁特性就能固定位置，不需要额外加装锁紧机构，简化了操作步骤。

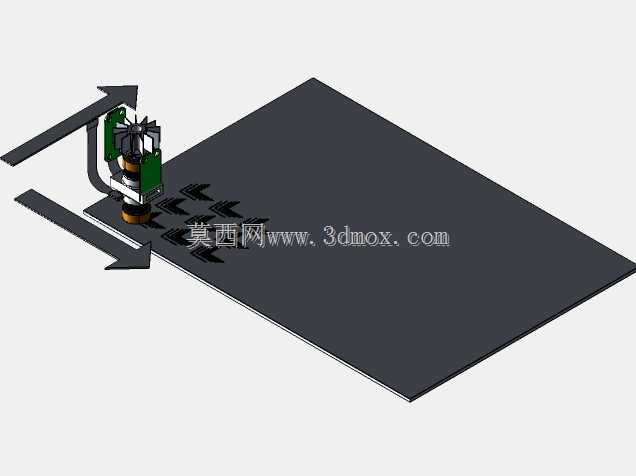

　　侧面的柔性排线固定支架采用薄钢片弯折成型，既可以给镜头的控制线、曝光光源的供电线做走线约束，避免线材晃动干扰光路，也不会因为刚性磕碰损坏线材外皮，支架的弯折弧度做了圆角处理，不会割伤线材绝缘层。底部的螺纹连接段可以直接适配常规的相机三脚架接口，也能搭配定制的连接座固定在3D打印机的运动轴上，借助3D打印机原有X/Y/Z轴的运动能力，就能实现大尺寸板面的逐区域扫描曝光，不需要额外搭建运动平台，大幅降低了整套曝光装置的搭建成本。

　　在实际使用场景中，这套模块可以直接装在带坐标定位的工作台面上，配合紫外光源、光刻胶涂覆的基板就能完成曝光作业，调整的时候只需要转动中间的调整环，就能改变镜头的俯仰角度，配合Z轴方向的高度调整，就能快速找到最佳焦点位置，对于0.1毫米线宽的PCB线路来说，这套调整机构的精度完全满足曝光要求，逐行扫描曝光的时候，只要运动平台的走位精度达标，就能完成整板的曝光作业，不需要复杂的光路校准步骤。

　　安装边界方面，整套模块不含外接支架的最大外轮廓尺寸为120毫米×80毫米×160毫米，安装时需要在固定平面预留至少150毫米×100毫米的安装空间，镜头下方到基板的工作距离根据选用的CCD镜头焦距不同，可在30毫米到120毫米之间调整，调整过程中支架不会与工作台面、运动轴产生干涉。整套结构的零件大多可以采用3D打印、常规板材切割加工制作，加工难度低，不需要高精度的机加工设备就能完成原型制作，组装完成后只需要做简单的同轴度校准就能投入使用，对于需要快速搭建简易光刻作业装置的使用者来说，不需要从零开始设计光路调整、镜头装夹的结构，直接在这套模块的基础上适配自己的光源、运动平台就能快速完成设备搭建。

　　结构设计上特意做了容错设计，镜头装夹位的内径预留了0.5毫米的调整间隙，就算是3D打印的零件存在一定的尺寸误差，也能通过调整固定螺栓的松紧度完成镜头的同轴度校准，不会因为零件加工误差导致整个结构无法使用。中间的传动螺纹采用标准公制细牙螺纹，就算是加工的螺纹存在小范围的公差，也能实现平稳的微调动作，不会出现卡滞、空程过大的问题。
