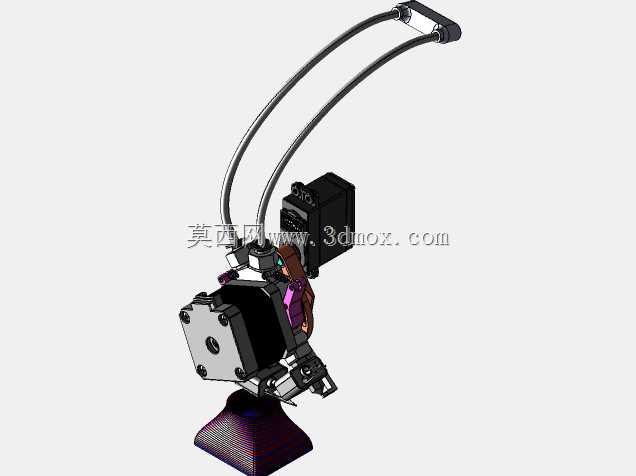

双喷头3D打印挤出切换机头结构

　　在桌面级FDM 3D打印的实际生产场景中，多色打印、多材料复合打印一直是用户的核心需求之一，传统的单喷头打印方案在需要更换耗材时，往往需要手动换料、重新调平，不仅中断打印流程，还容易因换料对位偏差造成打印件分层、错位，甚至直接报废。而常规的多喷头并列方案，往往存在非工作喷头剐蹭打印件、喷头对位精度差、漏料污染成型面的问题，这款双喷头切换挤出结构，正是针对这些现场痛点完成的结构优化设计。

　　从实际使用场景来看，该结构可直接适配常规桌面级i3结构、CoreXY结构的3D打印机，无需大幅改动原有设备的X轴运动挂载位，安装边界控制在常规单喷头挤出组件的相近尺寸范围内，不会过多占用X轴的有效打印行程，也不会因组件重量过大造成X轴运动负载超标，适配绝大多数采用42步进电机驱动的挤出系统机型，可直接替换原有单喷头挤出组件，实现双色、双材料的快速切换打印，比如打印水溶性支撑结构搭配PLA主体耗材，或是不同颜色耗材拼接的创意模型、功能件。

　　功能特性层面，该结构采用单步进电机驱动切换的设计思路，没有额外增加独立的切换驱动元件，仅通过一套机械联动结构，在步进电机的转动行程中同步完成挤出驱动与喷嘴工作位的切换，两个喷嘴分别对应两个固定的精确工作位置，不存在中间过渡位，从根源上避免了多位置切换带来的累计定位误差，每次切换到位后喷嘴与打印平台的相对位置一致性极高，无需每次切换后重新进行Z轴 offset校准。同时结构设计上取消了中间体过渡流道，耗材直接从挤出轮组送入对应喷嘴的喉管内，减少了耗材在流道内的残留长度，大幅降低了换色时的耗材混色长度，减少了 purge料的浪费。针对多喷头常见的漏料问题，该结构在非工作喷嘴位置设置了对应的围嘴挡料结构，当喷嘴切换至非工作位时，围嘴结构会贴合喷嘴出料口位置，避免非工作状态下喷嘴内的残料因受热滴落至打印件表面，造成成型面的脏污、凸起缺陷。

　　设计思路上，整套结构没有采用复杂的气动、电磁切换元件，全部采用纯机械联动实现切换动作，一方面降低了整套组件的制造成本与控制复杂度，用户无需额外增加控制板的驱动接口，仅需通过固件设置步进电机的转动行程即可完成切换逻辑的配置；另一方面纯机械结构的可靠性更高，在长期高温、持续运动的打印工况下，不会出现电子元件失效、气管漏气等故障，维护成本更低。结构的挤出轮组采用近程挤出布局，挤出齿轮与喷嘴的距离更短，对于TPU等柔性耗材的输送精度更高，不会出现远程挤出常见的柔性耗材弯折、送料滞后的问题，兼顾了刚性耗材与柔性耗材的打印适配性。

　　安装边界方面，整套组件的挂载孔位匹配常规3D打印机X轴滑车的标准20mm、40mm孔距规格，组件整体宽度控制在120mm以内，厚度方向不超过80mm，高度方向预留了足够的散热片、散热风扇安装位，不会与打印机的Z轴导轨、框架结构产生运动干涉；进料端采用标准的4mm外径PTFE管接头，可直接适配市面通用的远程送料管或是近程挤出的进料导向结构，喷嘴采用通用的E3D V6规格螺纹接口，用户可根据打印需求更换不同口径的喷嘴，无需定制特殊规格配件，后期维护、配件更换的通用性极强。

　　在实际打印测试的工况下，该结构的喷头切换动作可在0.5秒内完成到位，切换重复定位精度控制在0.05mm以内，完全满足FDM打印的精度要求，非工作喷嘴的围嘴挡料结构可将漏料率降低90%以上，双喷头的固定位置设计也避免了长期使用后切换位置偏移的问题，相比传统的旋转多喷头、升降多喷头结构，零件数量减少了30%以上，装配难度更低，普通用户即可自行完成组装、调试与替换。
