带操作手柄的快拆式锁紧螺母夹结构

　　这款快拆式锁紧夹结构，核心解决的是工装调试、工位换型场景下频繁松紧螺母的效率痛点，在小型装配工装、检测治具、轻型实验设备的可调工位上应用十分广泛，相比传统需要扳手拧动的六角螺母锁紧方案，操作效率能提升60%以上，尤其适合需要频繁调整工位高度、更换夹持工件的小批量多品种生产场景。

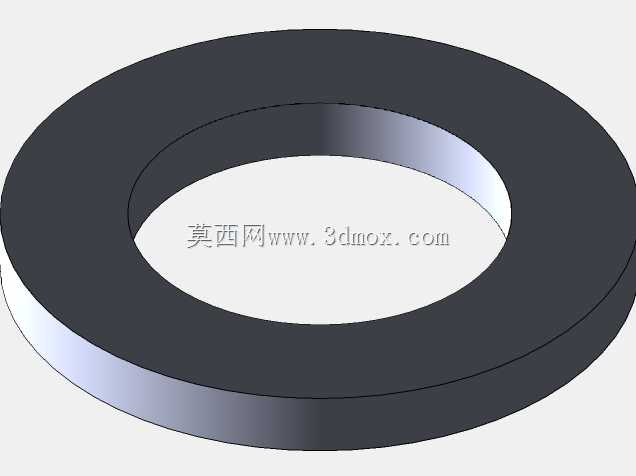

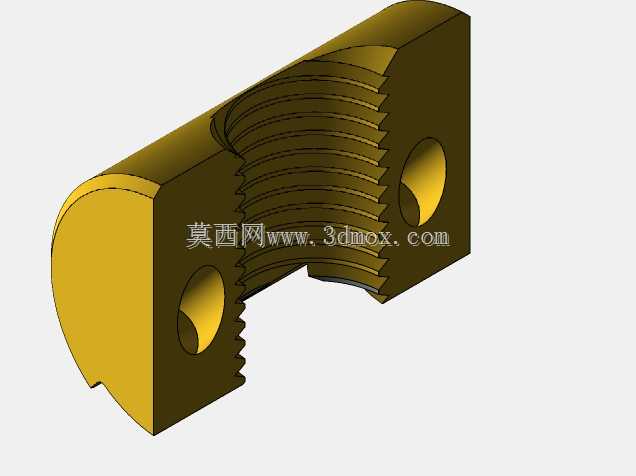

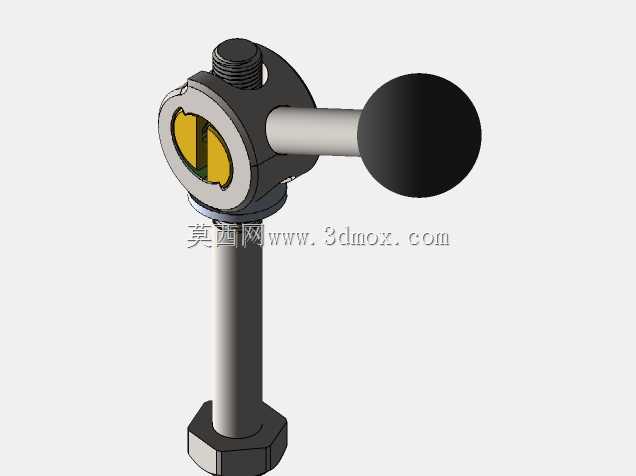

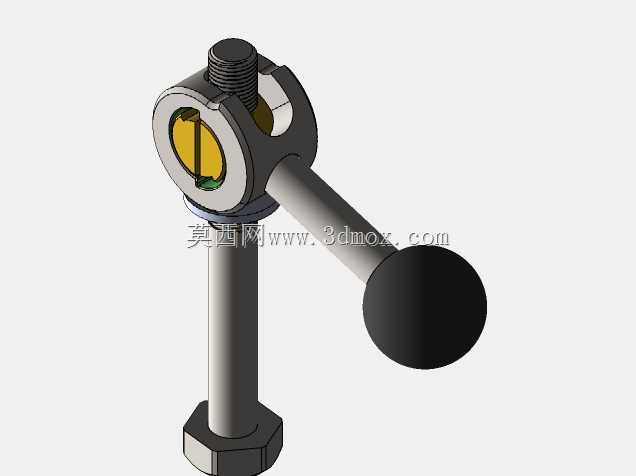

　　从结构功能来看，整套组件由带球头的操作手柄、偏心锁紧块、带外螺纹的导向杆、底部锁紧六角螺母、夹具体本体几个核心部分组成，核心锁紧逻辑依靠手柄带动的偏心凸轮结构实现：当手柄扳动到锁紧工位时，偏心块会压紧夹具体内的锁紧垫片，抱紧穿过夹具体的光杆或螺杆段，实现无螺纹旋合的快速压紧；反向扳动手柄即可瞬间释放锁紧力，无需多圈拧动螺母，就能快速调整夹装位置或者拆卸组件。

　　设计过程中首先考虑的是操作力与锁紧力的平衡，偏心轮的偏心距经过反复校核，既保证扳动手柄时的操作力控制在单手握持舒适的15-25N区间，不会因为操作力过大导致长时间操作疲劳，也能保证锁紧状态下提供足够的静摩擦力，满足常规轻型工装100kg以内的轴向承载需求，不会因为设备振动出现松脱。手柄末端的球头设计做了圆弧过渡，没有尖锐棱角，表面适配防滑握持的触感，即使手上沾有少量切削液或者工装润滑油，也能稳定扳动不会打滑。

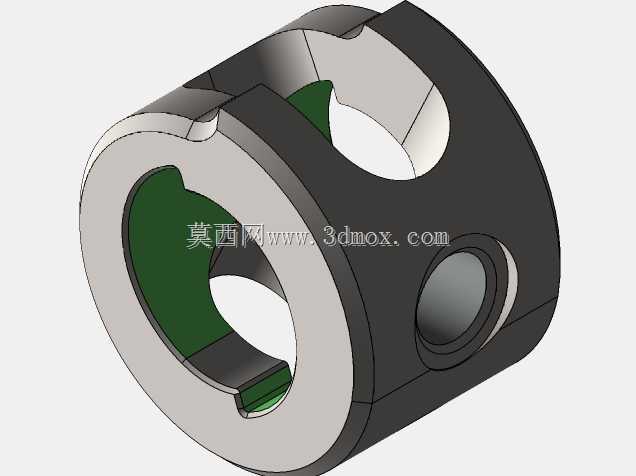

　　夹具体的开口槽设计做了应力释放优化，槽口两端预留了小圆角，避免频繁松紧过程中槽口位置出现应力集中导致的开裂问题，内部与锁紧块接触的平面做了表面粗糙度处理，降低长期摩擦带来的磨损量，延长整套夹具的使用寿命。导向杆采用标准外螺纹规格，底部的六角螺母可以作为初始位置的粗定位基准，安装时先将六角螺母调整到需要的大致工位高度，再将夹具体穿入导向杆，扳动手柄就能完成最终锁紧，不需要反复微调螺纹副的位置。

　　安装边界方面，整套结构的径向最大尺寸集中在手柄球头位置，安装时需要预留足够的手柄扳动空间，扳动行程范围内不能有其他结构件干涉，避免手柄无法扳动到锁紧死点位置导致锁紧失效。导向杆的长度可以根据实际工位的调整行程灵活选配，夹具体本身的厚度尺寸适配常规10-20mm厚度的工装板安装，夹具体上的安装孔位可以根据需求拓展安装压头、定位块等附属配件，适配不同的夹持场景。

　　实际使用中，这类快拆夹常被用在电子装配线的可调挡料机构、小型焊接工装的快速压紧、实验设备的试样快速装夹场景，相比螺纹锁紧结构，它没有螺纹磨损导致的滑牙风险，偏心锁紧的结构只要定期检查锁紧块的磨损量，就能长期保持稳定的锁紧力。设计时还考虑了防误操作的细节，手柄扳到锁紧位置时会有轻微的到位触感，操作人员不需要额外检查就能确认锁紧到位，降低操作失误的概率。夹具体的主体部分采用高强度合金钢材质，表面做了发黑防锈处理，适合车间多油污、多粉尘的使用环境，不会因为短期锈蚀导致手柄扳动卡滞。
