户外便携折叠式炭烤火盆结构设计

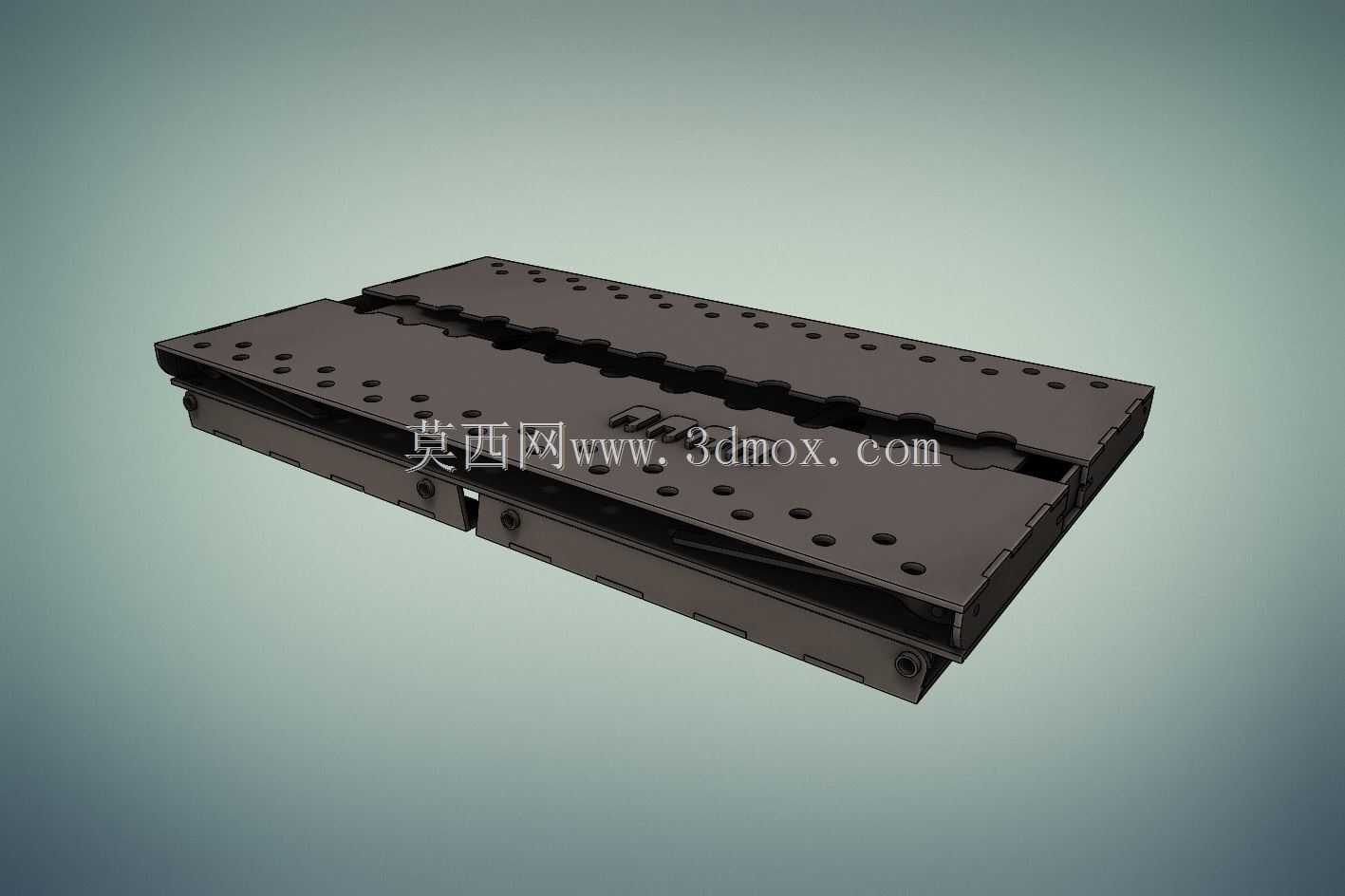

　　这款折叠火盆的结构设计，核心围绕户外露营、庭院休闲、近郊自驾等场景的使用需求展开，区别于传统固定式焊接烤炉，整体采用可折叠无额外紧固件的钣金拼接逻辑，所有部件依靠板材自身的折弯卡扣、插槽结构完成装配，无需额外携带螺丝、扳手等安装工具，单人可在1分钟内完成展开或收纳动作，收纳后整体呈扁平片状，可轻松塞入车载储物缝隙、露营装备包侧袋，大幅降低户外携带的空间占用率。

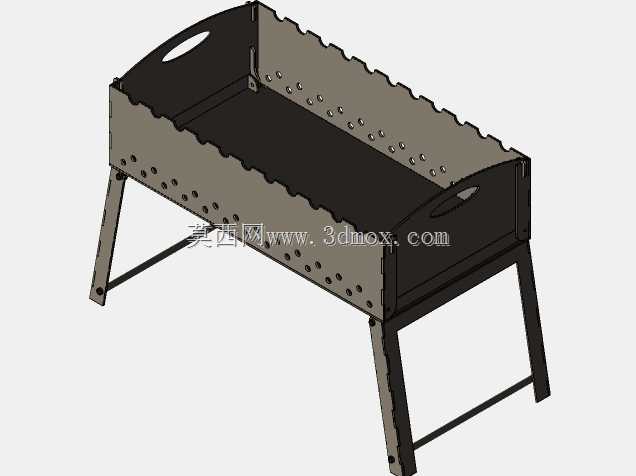

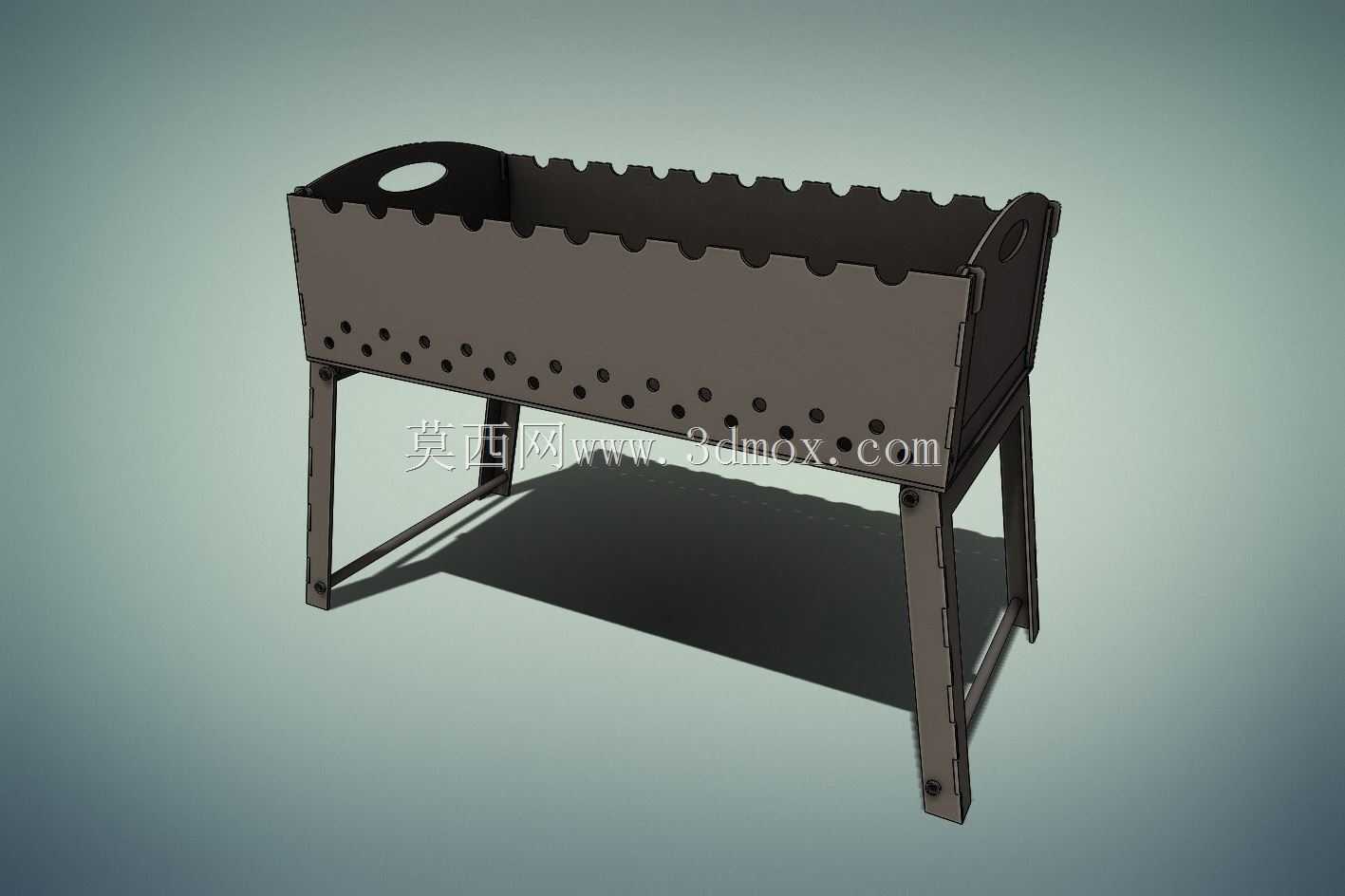

　　从实际使用功能来看，火盆主体采用长槽式容炭腔设计，上边缘连续排布的波浪形卡槽可直接适配不同直径的烧烤签、烤网支杆，无需额外配置烤架固定件，可同时满足串烤、网烤、围坐取暖三类使用需求；腔体侧壁下部规则排布的密集通风孔，采用上稀下密的孔位排布逻辑，既可以保证炭块燃烧过程的氧气供给，让炭料充分燃烧减少黑烟产生，又能避免炭块碎屑从孔位掉落引发烫伤风险；腔体两端设置的手提镂空位，做了卷边钝化处理，即使用户在使用后短时间内需要移位，也可搭配隔热手套直接提拉，无需等待设备完全冷却。

　　支撑腿部分采用折叠式U型钣金腿结构，展开后通过腿侧的定位卡扣与盆体侧壁的插槽完成锁止，支撑腿底部做了加宽折边处理，放置在草地、泥地、硬质铺装地面时都能保证足够的支撑稳定性，不会出现侧翻、下陷的问题；腿架与盆体的连接位采用隐藏式转轴结构，没有外凸的铆钉或轴头，收纳时支撑腿可完全贴合盆体侧壁，不会出现突出部件剐蹭其他装备的情况。

　　设计过程中充分考虑了钣金加工的工艺可行性，所有部件均采用等厚度冷轧钢板激光切割后折弯成型，无复杂曲面、无焊接工序，加工时仅需完成切割、折弯、表面耐高温喷涂三道工序即可，生产良率高、加工成本可控；板材厚度选型兼顾了结构强度与整体重量，满炭负载状态下盆体不会出现形变，整体空重控制在单人可轻松手提的范围内，不会给户外出行增加过多负重。

　　安装边界方面，展开状态下整体高度适配成年人站立操作烧烤的舒适高度，无需额外搭配支架使用，长槽式的盆体长度可同时容纳15-20支烤串，满足3-5人小群体的户外烧烤、围坐取暖需求；收纳状态下整体厚度不超过50mm，平面尺寸与常规车载整理箱的侧面尺寸匹配，堆叠存放时不会占用过多竖向空间。结构设计上还预留了烤网、烤盘的适配空间，用户可根据自身使用需求搭配不同的配件，拓展煮茶、煎烤等附加功能，所有拼接缝隙均做了错位防漏设计，炭灰不会从拼接缝隙漏出，使用后仅需倾倒腔体内的炭灰即可完成清理，维护难度极低。

　　在结构强度校核阶段，针对盆体高温负载、支撑腿冲击载荷等工况做了针对性的结构优化，盆体侧壁的折弯翻边既提升了整体结构的抗形变能力，又能对边缘做钝化处理，避免使用过程中划伤手部；通风孔的孔径经过反复验证，既保证通风效率，又不会让未燃尽的炭块掉落，同时孔位排布避开了结构应力集中区域，长期高温使用下不会出现孔位开裂、板材变形的问题。
