23公斤可调节式多配重片家用商用哑铃结构

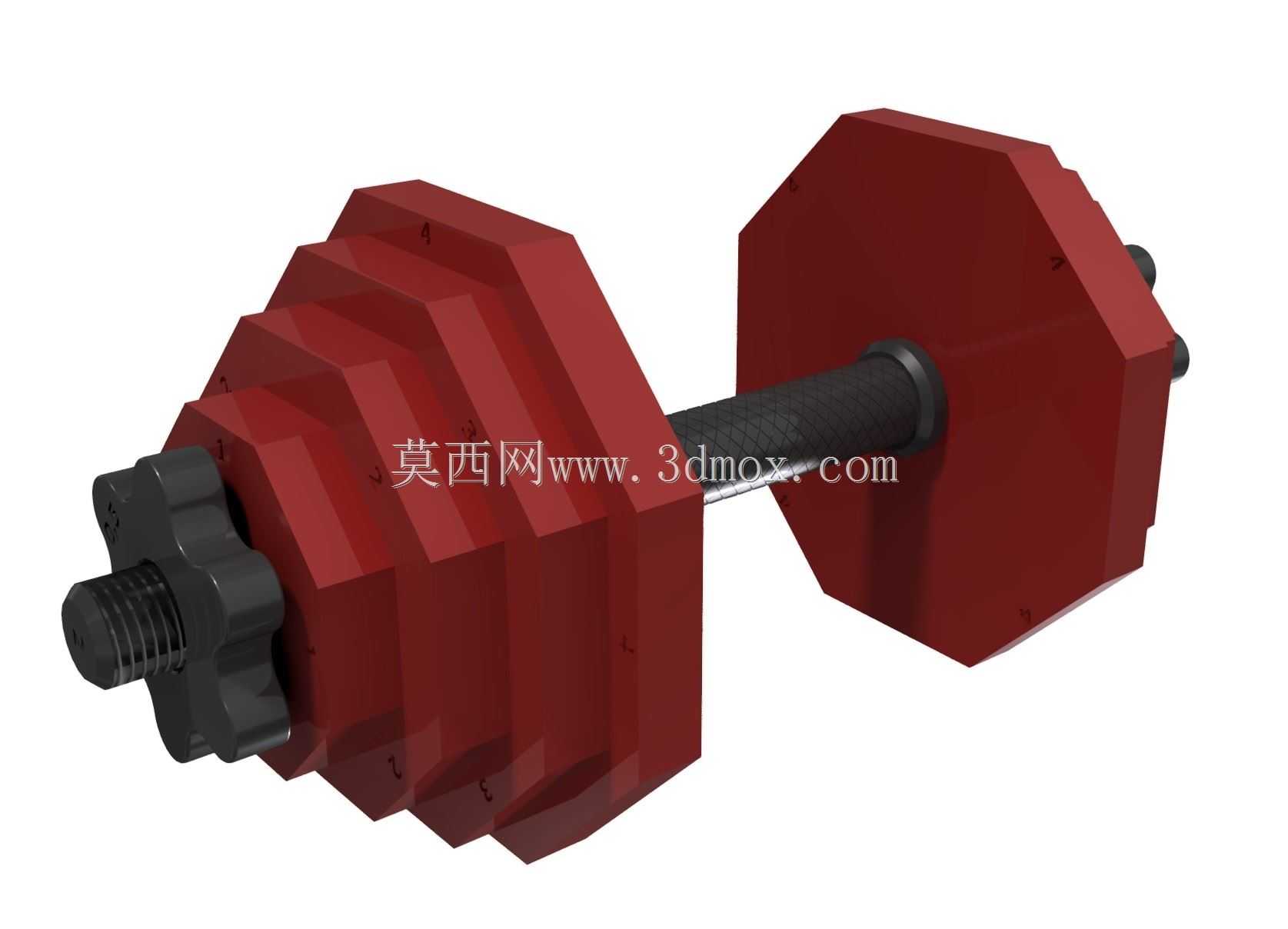

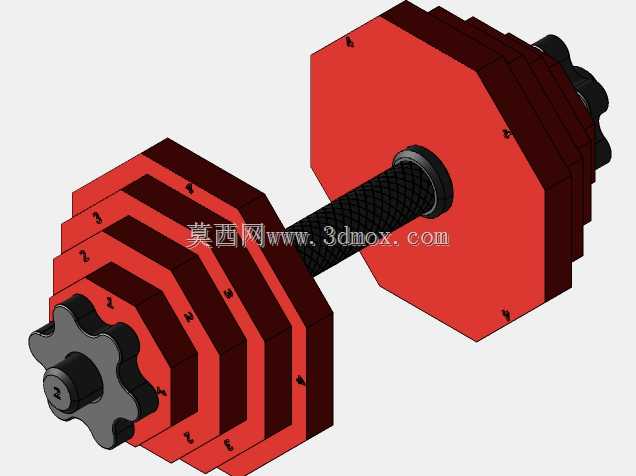

　　日常做健身器材结构设计时，这类可调配重的哑铃是力量训练器械里普及率极高的品类，不管是商业健身房的团课区域、私教工作室的自由力量区，还是家庭居家健身的场景，都能见到这类结构的身影，它的核心作用是给使用者提供可自主调整负荷的抗阻训练载体，满足不同训练水平、不同训练动作的负重需求，比如做弯举、推举、划船这类上肢训练动作时，都可以通过调整配重片数量来匹配当前的训练强度。从结构设计的角度来看，这款23公斤规格的哑铃采用了双侧对称的配重堆叠结构，握持杆部分做了滚花纹理处理，这个细节是为了提升训练时手掌与杆身的摩擦力，避免大重量训练时出现手滑脱手的安全隐患，杆身两端加工有标准外螺纹，配合快拆式的星形锁紧螺母，

　　不需要额外工具就能快速完成配重片的增减调整，相比传统固定重量哑铃，能大幅减少器材的存放占用空间，单套器材就能覆盖从入门到进阶的多个负重档位需求。配重片部分采用了十二边形的截面设计，这个外形设计不是单纯的造型选择，工程层面有两个核心考量：一是相比圆形配重片，多边形结构放置在地面时不会随意滚动，避免训练间隙器材移位、滚落造成磕碰风险，不管是放在健身房的橡胶地面还是家庭的瓷砖、木地板上，都能保持稳定静置；二是多片堆叠时，多边形的棱边可以起到周向定位的作用，相邻配重片贴合后不会出现相对转动，训练过程中配重片不会产生异响，整体握持的稳定性更好。配重片的中心孔与杆身采用小间隙配合设计，单边间隙控制在0.2mm以内，既保证拆装时的顺畅度，

　　又不会因为间隙过大导致训练时配重片出现径向窜动，影响训练动作的稳定性。锁紧螺母的星形外缘做了圆角过渡处理，使用者徒手拧动时不会硌手，螺母内部的螺纹长度做了加长设计，保证锁紧后有足够的螺纹啮合长度，即使训练过程中杆身出现小幅振动，螺母也不会出现松脱的情况，从结构层面规避配重片滑落的安全问题。从安装边界来看，这款哑铃在满装配重状态下，整体长度控制在合理范围内，不会因为过长导致做侧平举、弯举这类动作时出现杆身磕碰身体的问题，配重片的最大外径也也经过尺寸校核，做腕部翻转类动作时不会卡到小臂，适配绝大多数成年使用者的肢体活动范围。设计过程中还做了配重的对称校核，每一片配重片的重量公差控制在±10g以内，双侧增减相同数量的配重片时，

　　杆身两端的重量差不会超过20g，避免出现重心偏移导致的训练时两侧受力不均的问题，长期使用也不会因为重心偏差给使用者的腕关节、肘关节带来额外的运动损伤风险。这类结构的哑铃在做三维建模时，需要重点关注几个配合面的公差设定：杆身螺纹段的长度要满足最大配重堆叠厚度下，锁紧螺母仍有至少3圈的螺纹啮合量；配重片中心孔的同轴度要控制在0.1mm以内，避免多片堆叠后出现卡滞；滚花段的位置要对应使用者握持的核心区域，长度要适配不同手掌宽度的使用者，保证不同手型的人握持时都能接触到滚花区域。另外配重片的棱边都做了2mm的倒角处理，一方面是拆装时不会划伤手，另一方面堆叠时相邻配重片的贴合面不会因为锐边磕碰出现掉漆、变形的问题，提升器材的长期使用寿命。在实际场景应用中，这类可调哑铃相比固定重量哑铃，采购成本更低，存放空间仅为同重量覆盖范围固定哑铃的五分之一左右，不管是商业场所批量配置还是家庭零散采购，都有很高的实用性，结构上没有复杂的传动或者易损部件，日常维护只需要定期检查锁紧螺母的螺纹磨损情况即可，故障率极低，适合高频次的使用场景。
