管式巴氏杀菌流体处理成套设备结构

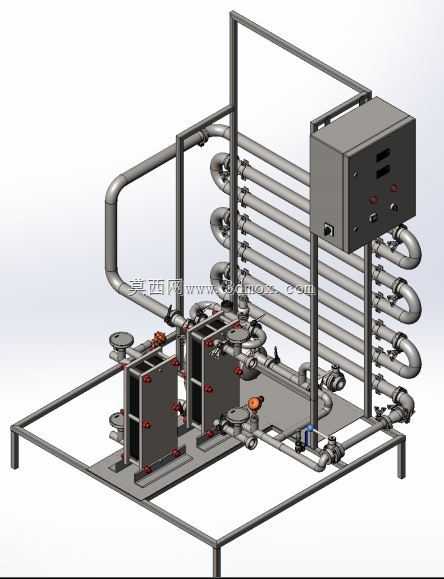

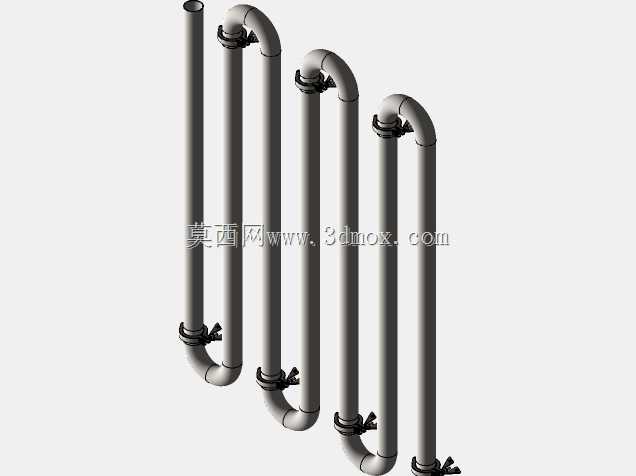

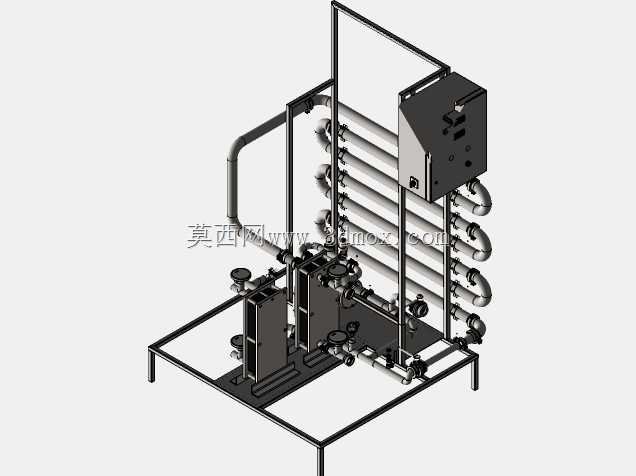

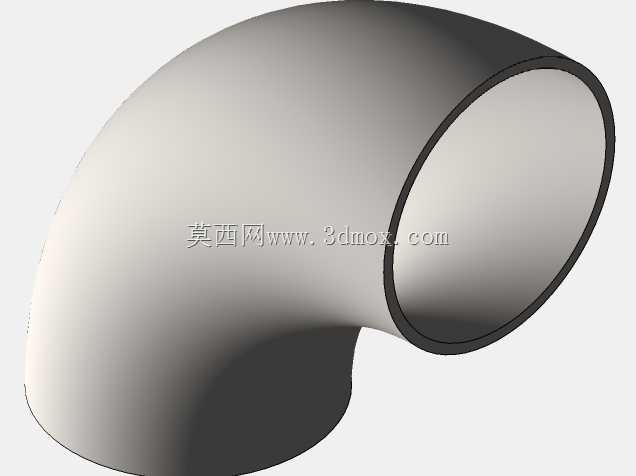

　　这套管式结构的巴氏杀菌处理设备，主要面向液态食品加工线的连续式低温杀菌工序，适配乳制品、鲜酿啤酒、果酒、果蔬汁等对热敏感的流体物料，在不破坏物料原有风味与营养成分的前提下，完成致病菌与腐败微生物的定量灭活，满足食品生产的卫生安全要求。设备整体采用撬装式集成机架设计，所有功能部件全部整合在一体式方管焊接机架上，安装时仅需对接物料进出口、公共工程接口即可完成就位，无需现场复杂的管路拼装，大幅缩短产线搭建的施工周期。从结构布局来看，核心换热段采用多组平行排布的卫生级不锈钢管束，通过弯头串联形成长流程的物料流道，配合两段板式换热单元完成物料的预热、杀菌保温、冷却三段式温度处理：待处理物料先进入预热段，与已经完成杀菌的高温物料进行逆流换热，

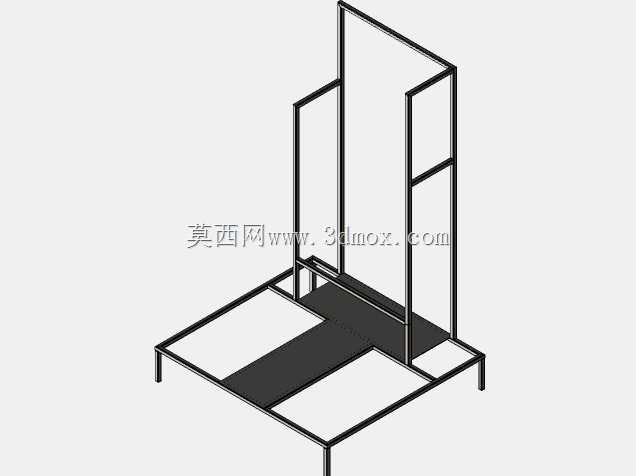

　　回收余热将自身温度提升至接近杀菌设定值，降低后续加热段的热媒消耗；之后进入加热段，与外接的热水热媒进行换热，将物料温度提升至工艺要求的巴氏杀菌温度区间，随后在保温管束内维持设定时长，确保微生物灭活效果达到工艺要求；完成保温的物料回流至预热段与冷物料换热预冷后，再进入冷却段与冷媒换热，将温度降至灌装或储存要求的低温区间，避免余温持续作用导致物料风味劣变。机架侧部集成的控制柜体，内部预留了温控模块、泵组控制回路、温度检测元件的安装位，柜体面板预留了数显仪表、操作按钮、急停开关的开孔，可直接适配常规的电气元件安装，实现杀菌温度、物料流量、保温时长的参数匹配与运行状态监控。管路系统全部采用卫生级快装连接设计，所有管路弯头、三通、

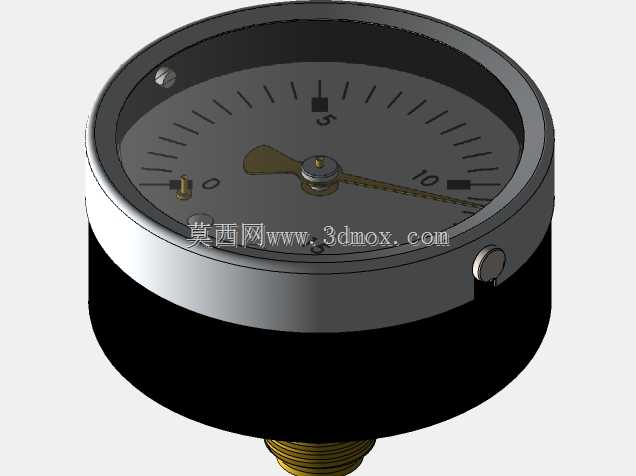

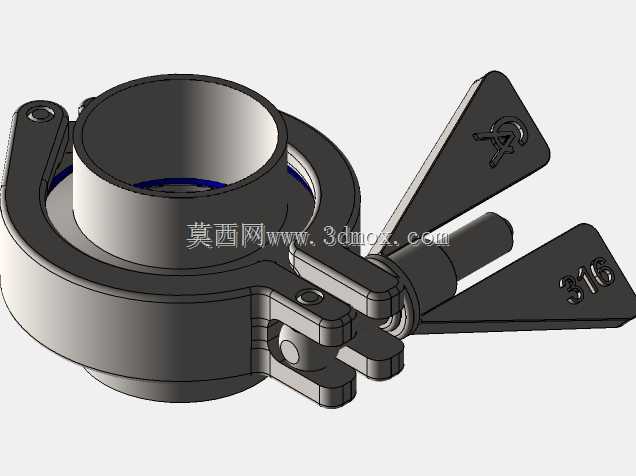

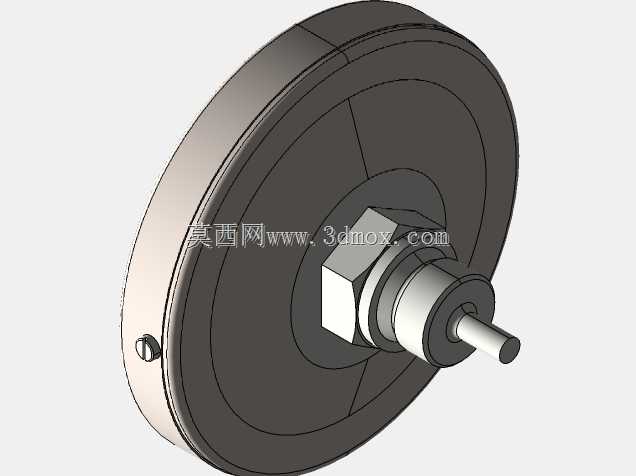

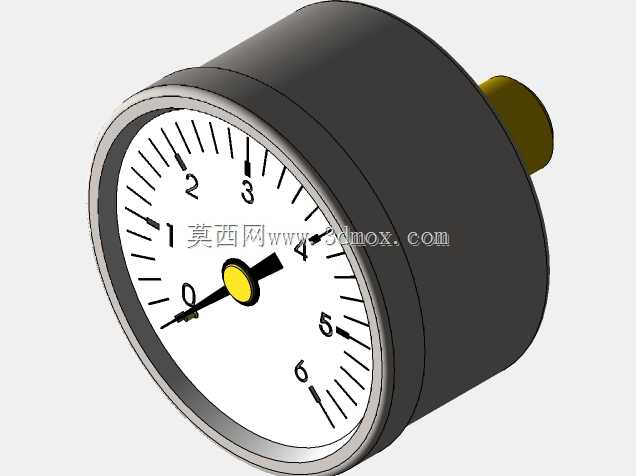

　　阀门接口均做圆弧过渡处理，无卫生死角，便于生产结束后的CIP在位清洗，满足食品加工设备的卫生设计规范；管路上配置的隔膜阀、压力表、温度传感器接口位置，均按照日常操作与维护的可达性排布，操作人员在设备正面即可完成所有阀门操作与参数读取，无需绕行设备侧面。设备底部的机架支脚采用可调式结构，可根据现场地面平整度调整设备水平度，避免管路应力集中导致的焊缝开裂或密封渗漏问题；整体安装边界充分考虑了车间常规通道的通行要求，设备宽度控制在常规车间设备通道的允许范围内，撬装整体可直接通过标准车间门洞，无需拆分部件即可完成车间内的转运就位。在设计逻辑上，整套设备的管路排布优先考虑流道的平顺性，避免出现急弯、管径突变导致的物料流动滞留区，

　　防止部分物料在设备内停留时间过长出现过热变质；换热管束的固定采用可拆卸管卡结构，便于后期维护时更换密封件或检查管束内壁结垢情况；泵组安装位置预留了减震垫安装位，降低运行过程中的振动传递，减少管路焊缝的疲劳载荷。针对不同物料的粘度差异，管束的管径与流程长度可根据实际处理量做适配调整，在保证杀菌时长的前提下尽可能降低物料输送的阻力损失，减少配套输送泵的功率配置。
