激光模块轴向空气辅助结构件

　　在激光切割加工场景中，尤其是针对厚度不超过6mm的薄材加工，轴向空气辅助结构是保障切割断面质量、减少熔渣粘附的核心辅件，这款适配对应激光模块的空气辅助结构，正是围绕薄材激光加工的实际痛点完成的结构设计。日常加工中，很多使用者会遇到切割时熔渣反溅粘黏激光出光口、厚位切割气压不足导致断面挂渣、连续加工时模块局部积热影响出光稳定性的问题，这款结构在设计时就把这些实际加工中的问题作为核心优化方向。结构整体采用轴向同轴布局，气流通道与激光出光轴线完全重合，避免侧吹气流带来的光斑偏移、切割缝宽窄不均的问题，气流从接入端进入后，通过内部渐缩的流道结构完成加压，在出光口位置形成均匀的环形高速气幕，既可以在切割瞬间把熔融的材料吹离切割断面，

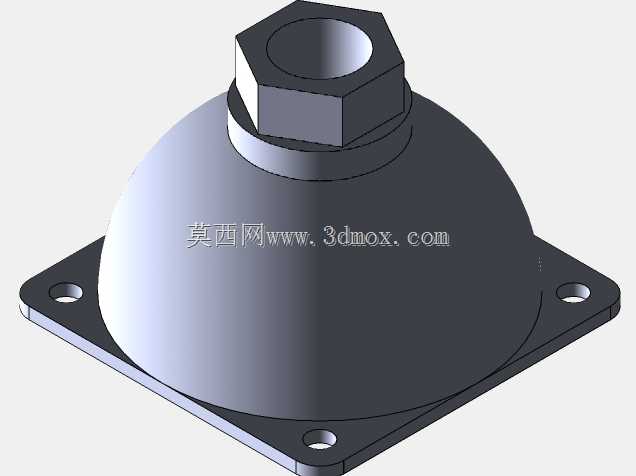

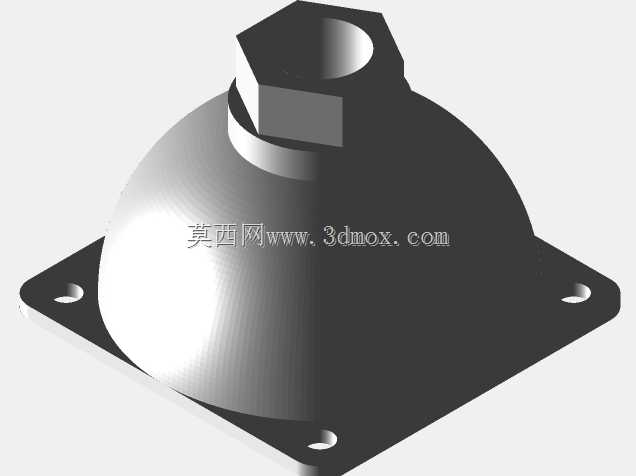

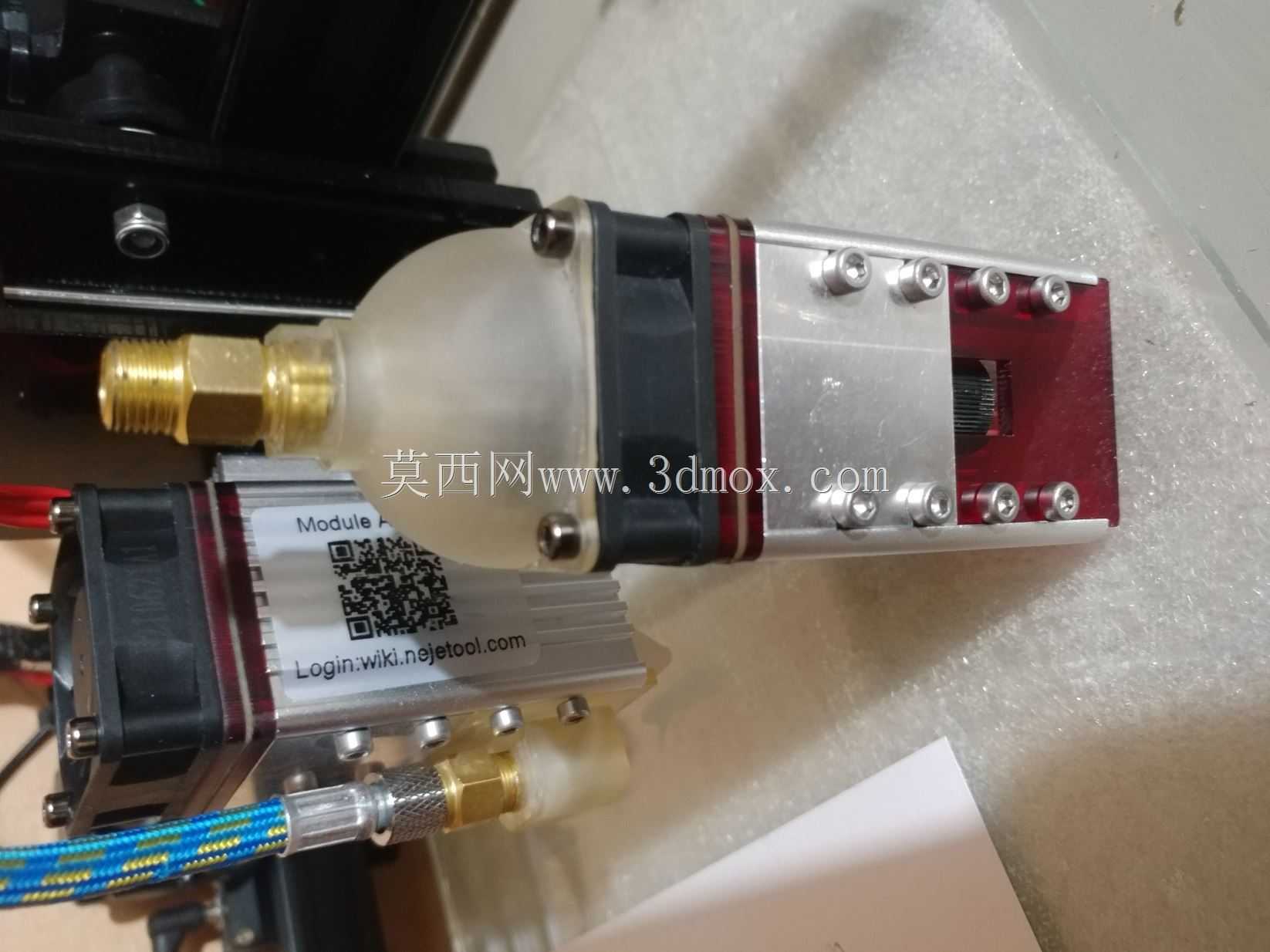

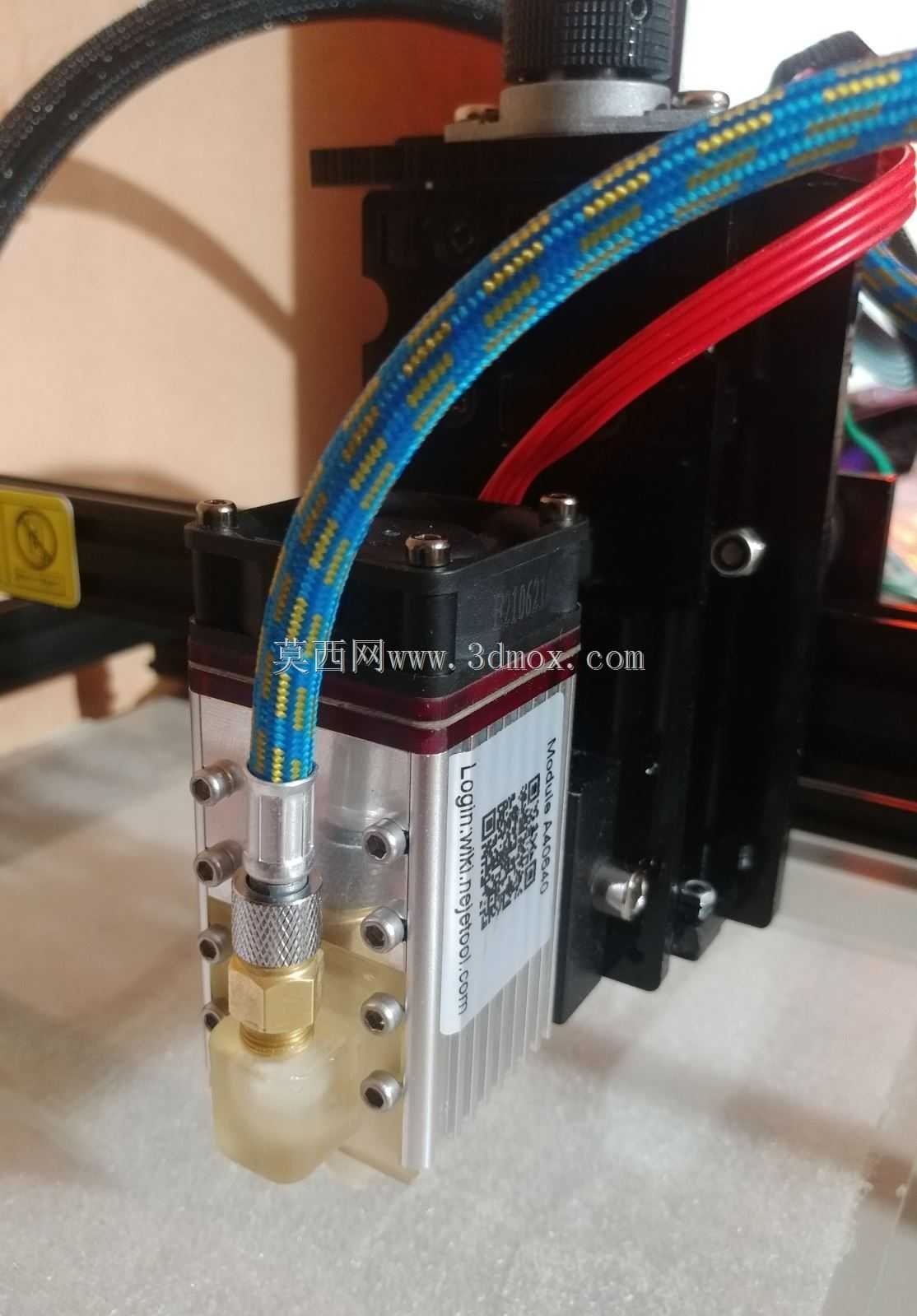

　　减少断面挂渣和毛刺，也能在出光口位置形成正压区，阻挡切割产生的烟尘、熔渣向上飞溅粘污保护镜片，大幅降低镜片清洁和更换的频率。结构上预留了标准1/8螺纹的喷枪接头安装位，可直接对接常规的压缩空气管路，不需要额外做转接头定制，适配车间常规的气动供气系统，同时针对不同的供气场景做了结构变体，其中适配低压供气的版本，内部流道做了额外的导流槽设计，在气压较低的情况下也能保证出口气流的集中度，适配小型气泵供气的入门级加工场景；连接压缩空气的高压版本则优化了流道内壁的顺滑度，减少高压气流通过时的紊流和噪音，适合长时间连续加工的工况。安装边界上，这款结构完全匹配对应激光模块的卡槽尺寸，不需要对原有激光模块做任何打孔、打磨等改装，

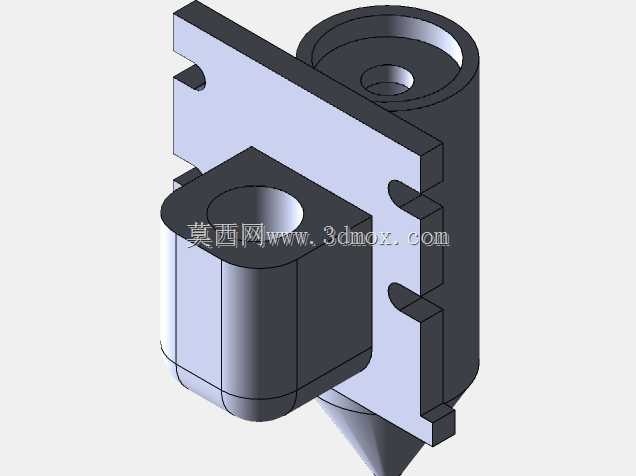

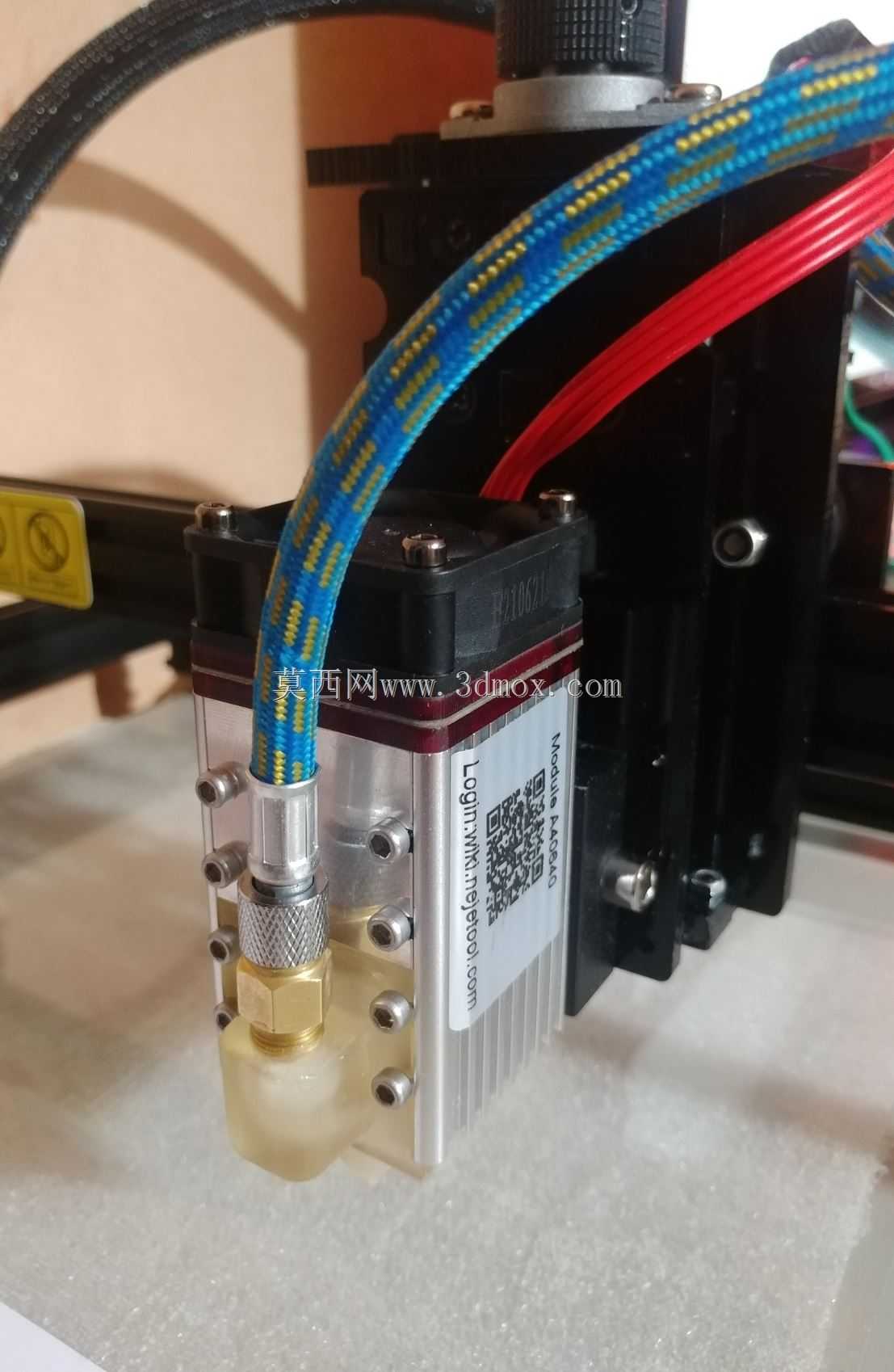

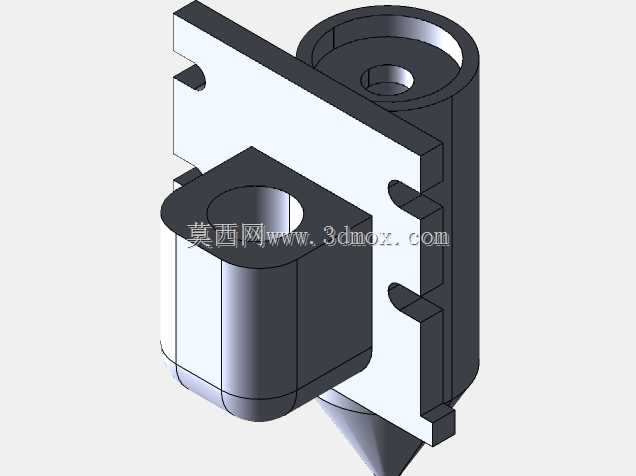

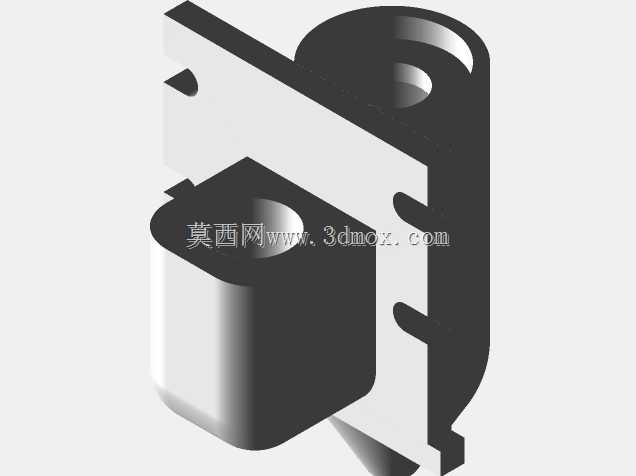

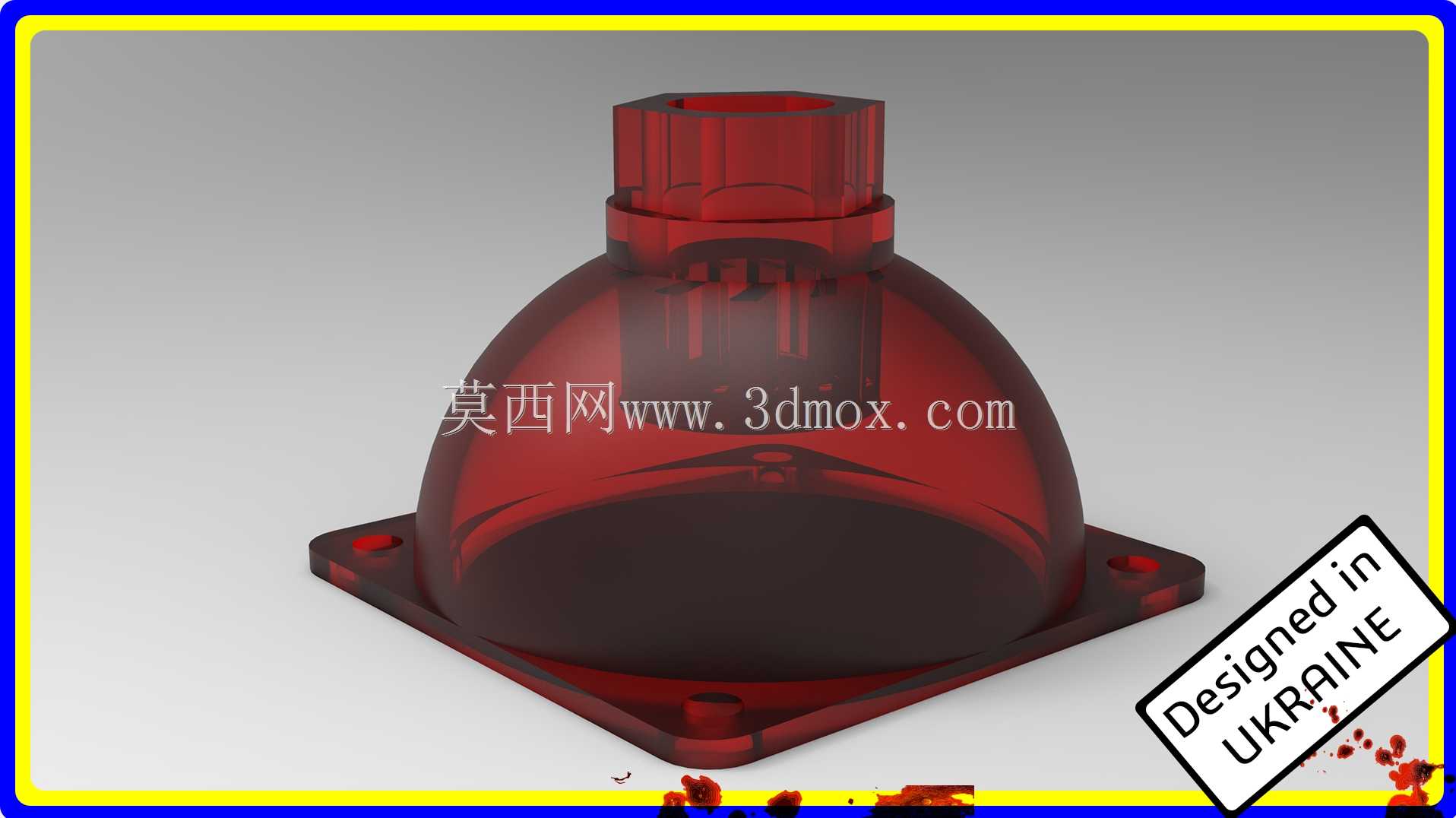

　　直接通过模块本身的卡槽完成卡接固定，安装对位时只需要对准卡槽推入即可，不需要额外调整同轴度，结构本身的定位基准已经和激光出光轴做了对齐，安装后即可直接使用，降低了现场调试的难度。针对连续加工的积热问题，结构上集成了冷却风道部分，气流在通过结构内部时，会有一部分分流到模块接触的壁面位置，带走激光模块长时间工作产生的热量，避免模块因为积热出现功率衰减、寿命缩短的问题。结构的出光端做了收窄的锥形设计，在加工时可以更贴近工件表面，减少气流的扩散损耗，提升吹气的有效利用率，针对更深的切割需求，还设计了短款的结构变体，缩短了出光端的长度，避免加工深位结构时结构端部和工件发生碰撞干涉；针对射线和喷嘴不同轴的特殊使用场景，也预留了更宽的出光孔变体，

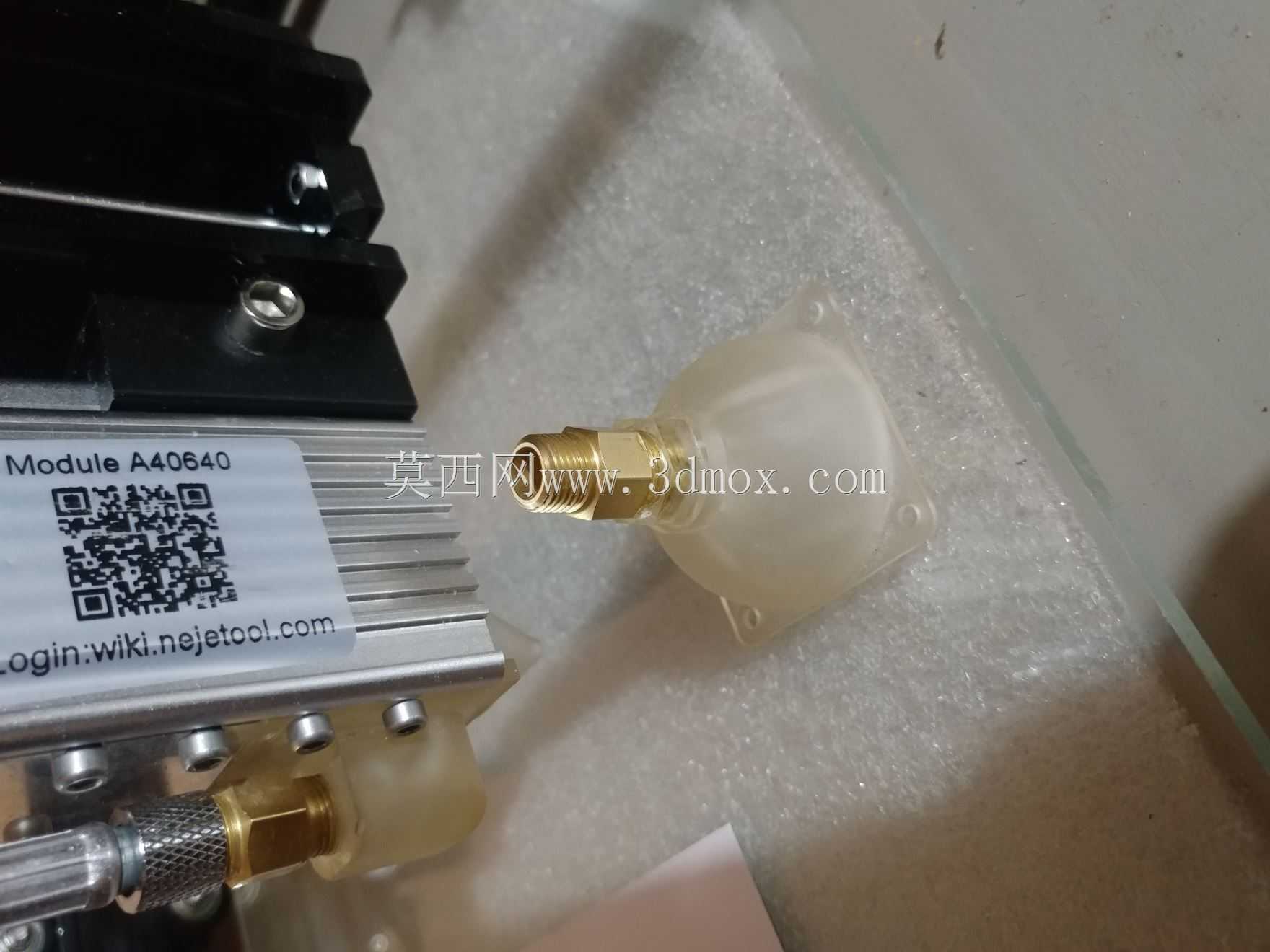

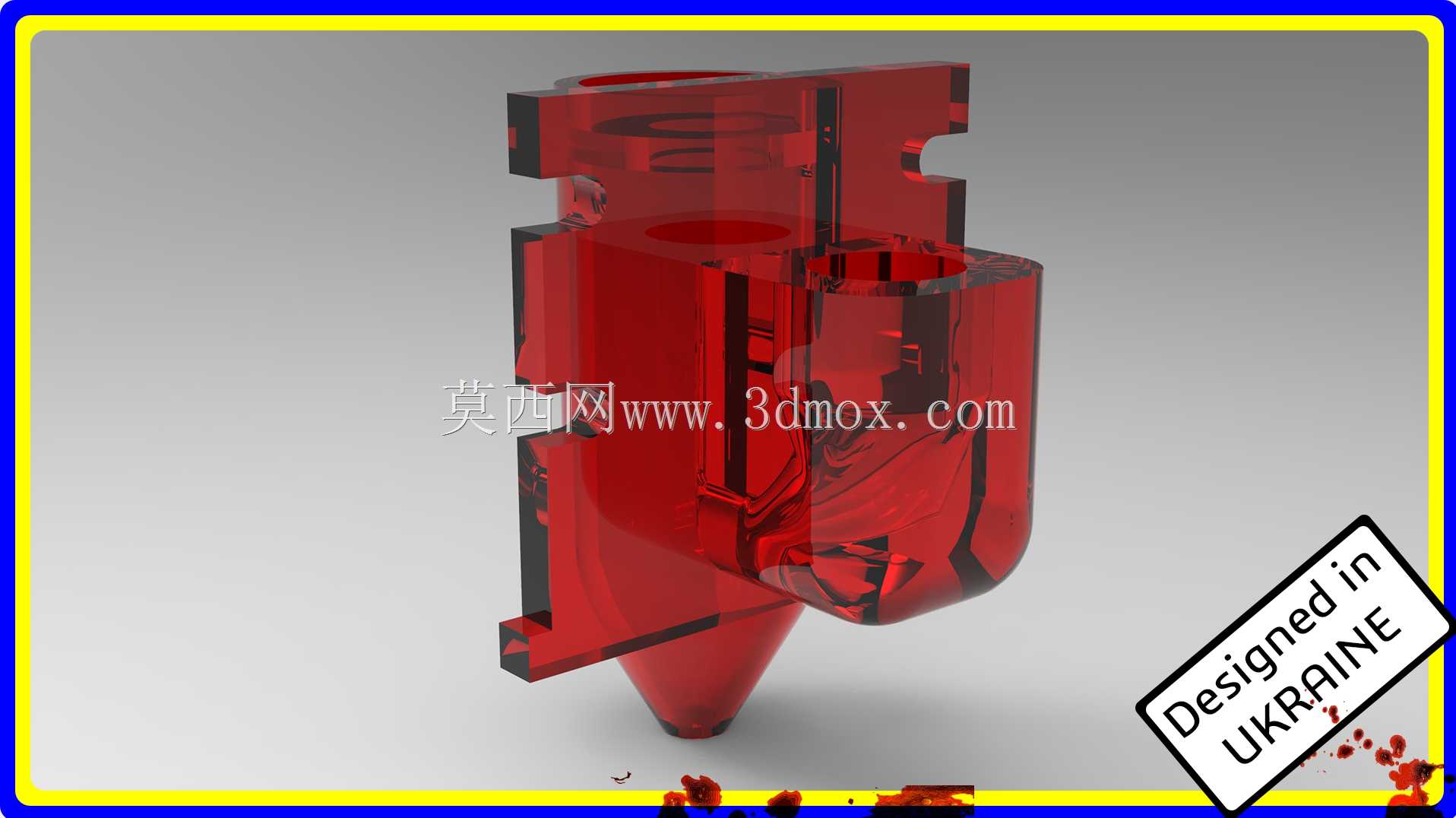

　　适配不同的改装需求。实际使用中，采用透明红色树脂材质打印制作的结构，可以直观观察内部气流的流通状态，也能及时发现内部是否有积尘、异物堵塞的情况，方便日常的维护和检查。这款结构不需要额外的固定件，依靠本身的卡槽结构就能完成和激光模块的牢固连接，加工过程中不会因为气流的反冲力出现移位、松动的情况，整体结构没有多余的突出棱角，安装后不会和加工设备的运动轴、工件夹具发生干涉，适配常规的桌面级激光加工设备安装空间。
