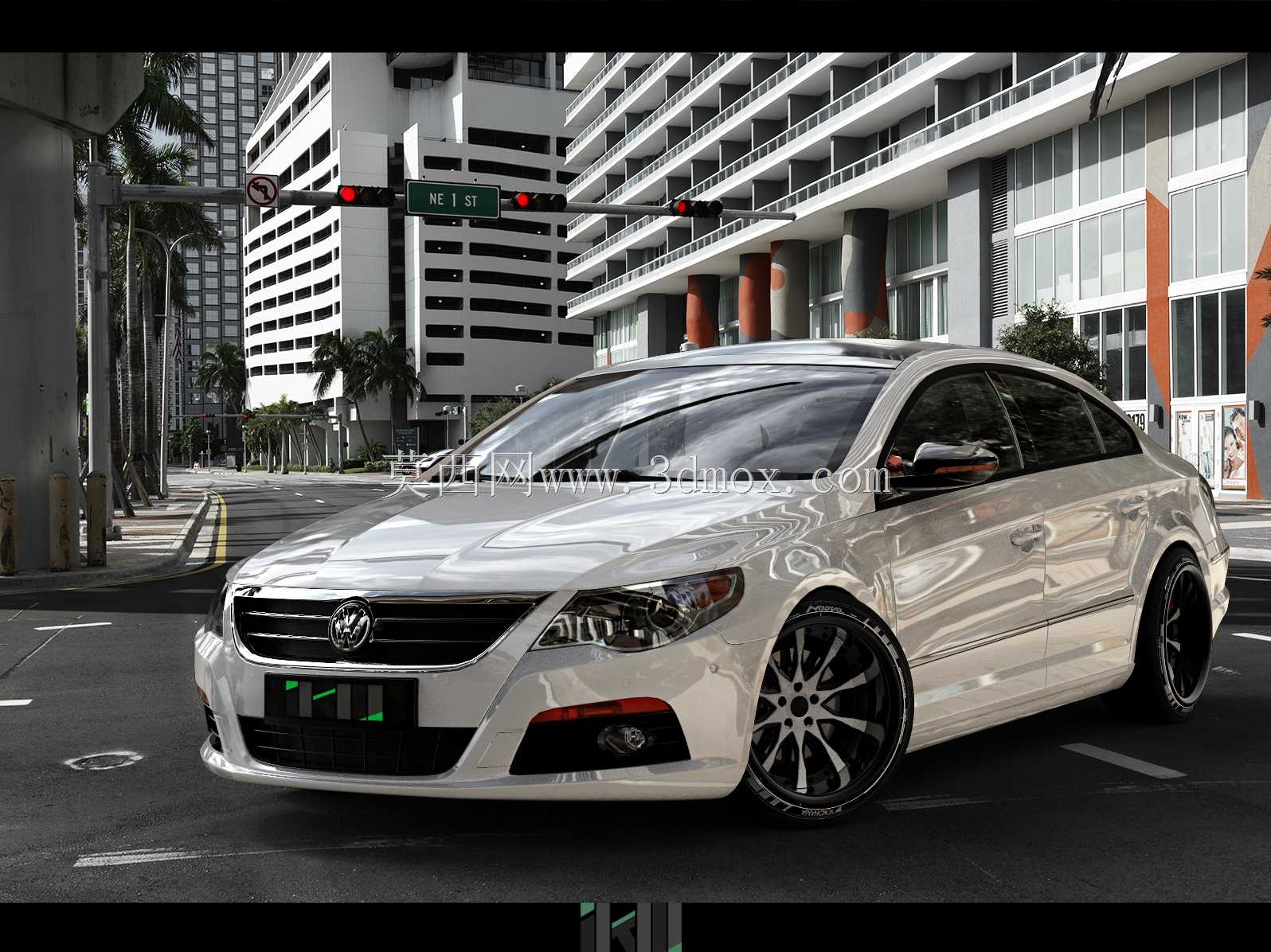

大众帕萨特CC轿跑整车外观结构三维数模

　　该款轿跑车型的三维数模完整还原了量产车型的外覆盖件、车身轮廓与底盘外露部件的装配关系，在汽车研发的前期造型评审环节，可直接用于油泥模型制作前的曲面校验，比对风阻仿真阶段的外轮廓曲率连续性，避免造型阶段出现A面曲率断层、棱线过渡生硬的问题。从实际应用场景来看，该数模可覆盖改装件开发、车展展具适配、整车虚拟展示等多个领域：做外观改装件开发时，可直接基于数模的翼子板安装孔位、前保险杠卡扣坐标、侧裙贴合面数据，设计小包围、尾翼、轮毂偏距适配方案，无需反复扫描实车获取点云，能大幅缩短改装件的开模前验证周期；做车展展具设计时，可直接提取整车的长宽高边界、轮距、最小离地间隙参数，匹配旋转展台的承载尺寸、上车坡道的角度设计，避免展具与实车出现干涉。

　　数模的曲面构建遵循汽车外饰A面设计标准，车身侧面的溜背线条从A柱顶端平滑过渡至尾箱盖末端，曲率变化率控制在0.5以内，保证光影反射的连续性，不会出现量产车常见的曲面凹陷反光问题；前脸的进气格栅镀铬条与大灯灯腔的贴合间隙控制在3mm以内，还原了量产车的装配公差要求，前保险杠的雾灯区域、下进气格栅的网格结构都做了实体化建模，不是简单的贴图替代，可直接用于渲染输出高精度的宣传物料。从安装边界来看，数模还原了实车的18寸轮毂安装孔位参数，PCD值为5x112，中心孔直径57.1mm，ET值适配范围在35-45之间，改装轮毂时可直接在数模中模拟打方向时的轮胎与翼子板内衬的间隙，避免出现蹭胎问题；车身的外后视镜安装基座位于车门三角窗位置，

　　数模预留了后视镜镜片调节的转动空间，可直接适配电动折叠、变道辅助模块的安装空间校核。整车的离地间隙在满载状态下为120mm，前悬长度920mm，后悬长度1050mm，轴距2712mm，这些参数在数模中都以基准坐标系做了标注，做停车场道闸识别、自动洗车机适配、车库限位器设计时，可直接调取参数做空间干涉校验。数模的轮胎花纹做了简化处理，但保留了胎壁的扁平比参数（235/45 R18），胎面与地面的接触面积、轮拱与轮胎的间隙都还原了实车的空载状态，做整车动力学仿真时，可直接赋予轮胎模型对应的刚度参数，无需重新调整轮拱位置。车门的门缝间隙沿整车周圈控制在3.5mm均匀分布，引擎盖与翼子板的分缝线、尾箱盖与后翼子板的分缝线都做了R角处理，

　　还原了量产车的冲压工艺要求，不会出现数模分缝锐利无法开模的问题。做汽车教学实训时，该数模可用于讲解轿跑车型的溜背结构设计要点，对比普通三厢轿车的尾箱盖铰链安装位置差异，溜背车型的尾箱盖铰链需要兼顾后挡风玻璃的随动翻转，数模中还原了铰链的安装点坐标与转动行程，可直接做运动仿真演示铰链的运动轨迹，避免出现尾箱开启时与后保险杠干涉的问题。在虚拟试驾场景搭建中，该数模的车身材质分区明确，金属漆面、镀铬饰条、黑色塑料包围、玻璃车窗都做了独立的材质ID划分，可直接在渲染软件中赋予对应的材质参数，快速输出不同光照环境下的整车展示效果，无需重新拆分模型部件。
