柱塞式小型行程限位开关结构设计

　　在自动化生产线、小型机电设备、机床辅机、家电控制回路这类场景里，这类柱塞式小型限位开关是控制回路里最常见的位置检测与通断执行元件，日常做设备改造、非标设计时，这类元件的三维建模精度直接影响后续安装干涉检查、布线空间预留的准确性。从实际使用场景来看，这类开关常被安装在运动部件的行程端点位置，比如流水线顶升机构的上限位、小型滑台的原点位置、安全门的闭合检测位，依靠顶部柱塞被运动部件压合的行程来触发内部触点动作，实现电路的接通或者断开，相比摆杆式限位开关，柱塞式的触发方向更垂直，占用侧向空间更小，适合安装空间局促、触发动作沿直线方向的工位。

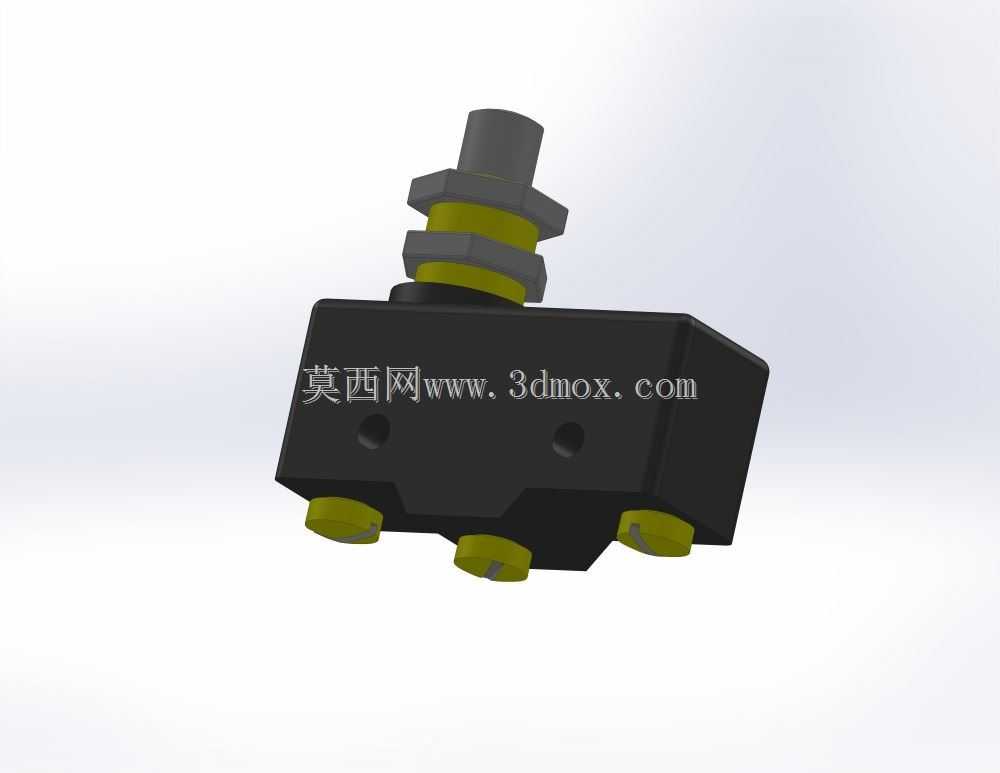

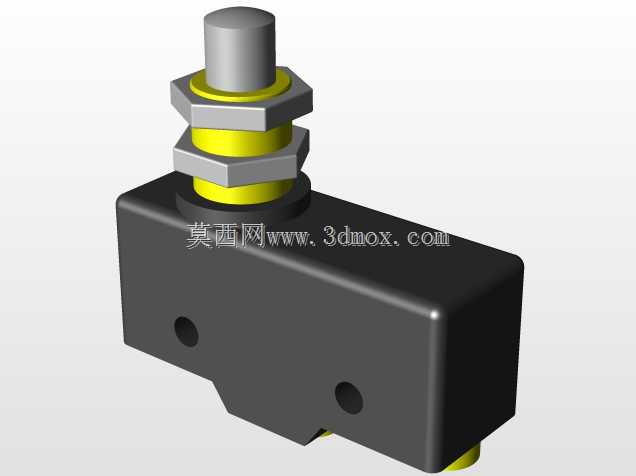

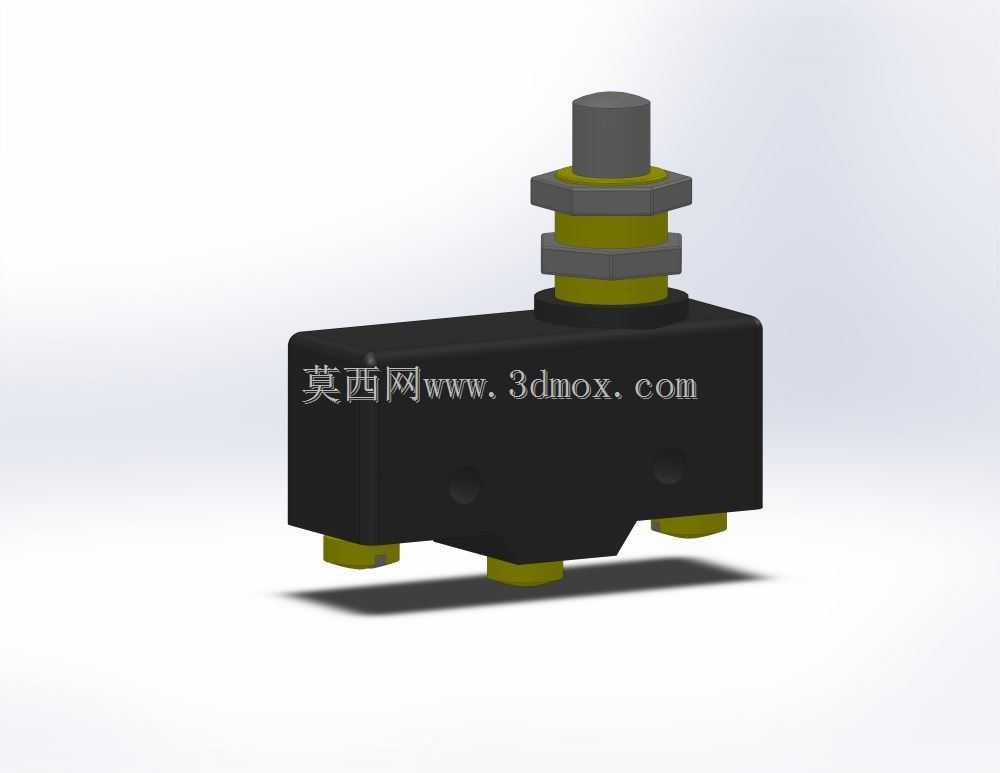

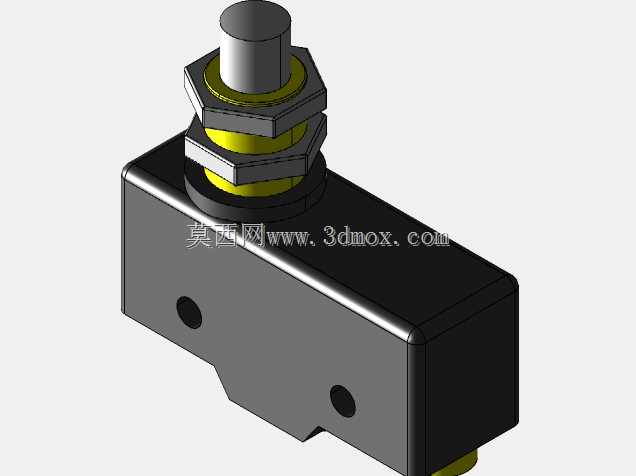

　　从结构设计思路来看，这个模型还原了这类开关的典型结构：主体为黑色绝缘基座，基座上预留两个安装固定孔，用于通过螺丝将开关固定在设备安装板上，顶部的柱塞触发端做了两段式轴径设计，配套的锁紧螺母结构可以调整开关的安装高度，适配不同的触发行程需求，柱塞与基座之间的黄色衬套既起到导向作用，也能减少柱塞往复动作时的磨损，基座底部三个接线端子对应常开、常闭、公共端的接线需求，端子处的黄色绝缘结构保证接线时的电气间隙，避免短路风险。做三维建模时，这类元件的安装边界尺寸是选型和布局的核心参考：基座的长宽尺寸决定了安装板上需要预留的开孔或者固定位大小，顶部柱塞的伸出长度决定了触发压合的有效行程，锁紧螺母的外径决定了安装时扳手操作需要预留的空间，接线端子的朝向和伸出长度则影响布线时的线缆弯折半径预留，很多新手做设备布局时容易忽略接线端的空间，导致后期装配时线缆和周边结构产生干涉。

　　从功能特性上看，这类小型限位开关的触发力通常较小，不需要太大的压合力就能触发触点动作，适合检测轻载运动部件的位置，不会因为触发阻力过大影响运动部件的正常动作；绝缘基座的材质通常选用热固性塑料，具备一定的耐热性和绝缘性能，能适应工业现场常见的温湿度环境，顶部柱塞的金属材质保证了长期往复压合的耐磨性，避免频繁动作后柱塞磨损导致触发位置偏移。在实际建模过程中，需要重点还原几个关键配合尺寸：一是柱塞与基座导向孔的配合间隙，间隙过大会导致柱塞动作晃动，触发位置精度下降，间隙过小则容易出现卡滞，尤其是在有少量粉尘的工业现场，间隙设计还要考虑一定的容尘空间；二是安装孔的中心距，这个尺寸直接决定了开关能不能直接固定在现有安装位上，很多同规格开关的安装孔中心距是行业通用尺寸，建模时严格对齐通用尺寸能提高模型的复用性；三是柱塞的触发行程，也就是柱塞从自由状态到触点完全动作需要压下的距离，这个参数直接关联设备上触发撞块的设计高度，行程预留不足会导致开关无法可靠触发，行程压入过量则会损坏开关内部结构。

　　在设备选型配套时，这类开关的三维模型可以直接导入装配体中做干涉检查，比如在做小型皮带线的安全防护设计时，将开关模型放置在安全门的门框位置，模拟安全门关闭时压合柱塞的动作，检查安全门的压块能不能准确对准柱塞中心，有没有和开关主体产生刮擦，同时预留好接线端的线缆空间，避免后期装配时反复调整安装位。相比大尺寸的行程开关，这类小型开关的整体高度更低，适合安装在设备内部的狭小空间里，比如小型自动化设备的内部机构位置检测，不需要额外预留摆杆的摆动空间，垂直安装即可使用，降低了布局难度。建模时对外观细节的还原也有实际意义，比如基座上的固定孔沉台深度，决定了选用的固定螺丝的长度，螺丝过长会顶到开关内部结构，螺丝过短则固定强度不足，模型里准确还原沉台尺寸就能直接在装配体里模拟螺丝长度选型，减少后期物料出错的概率。
