吉普大切诺基可调A型控制臂结构

　　在硬派越野底盘升级领域，控制臂作为悬架系统的核心传力构件，直接决定了车轮定位参数的保持能力与复杂路况下的行驶稳定性。这款适配WJ世代车型的可调A型臂，主要用于替换原厂不可调的下摆臂结构，解决车辆升高后原厂摆臂长度不足导致的主销后倾、外倾参数偏移问题，在非铺装路面穿越、岩石攀爬等场景下，能够保证轮胎与地面的接触面积始终处于合理区间，避免轮胎偏磨、转向回正力异常、高速行驶发飘等常见改装后遗症。

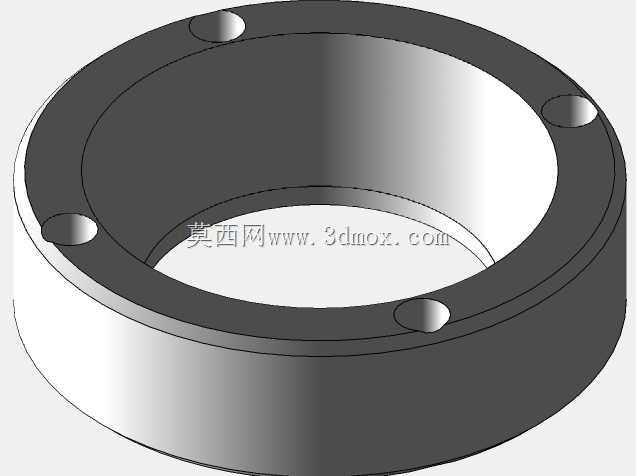

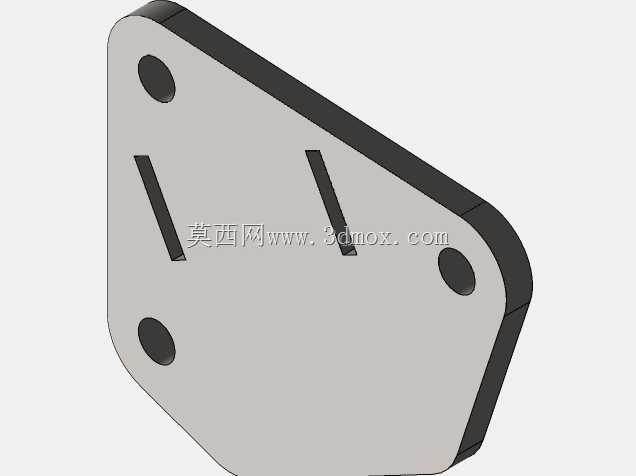

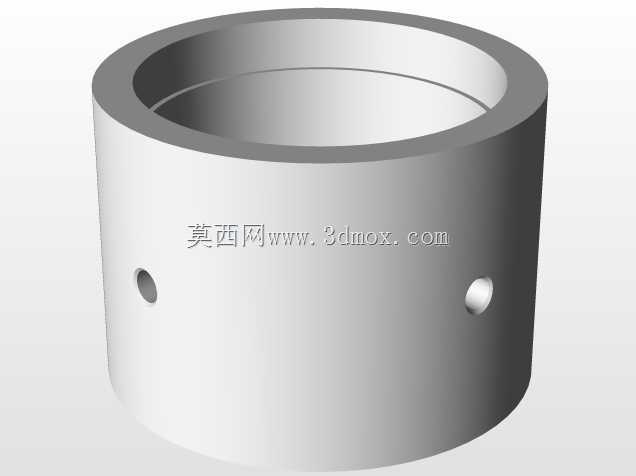

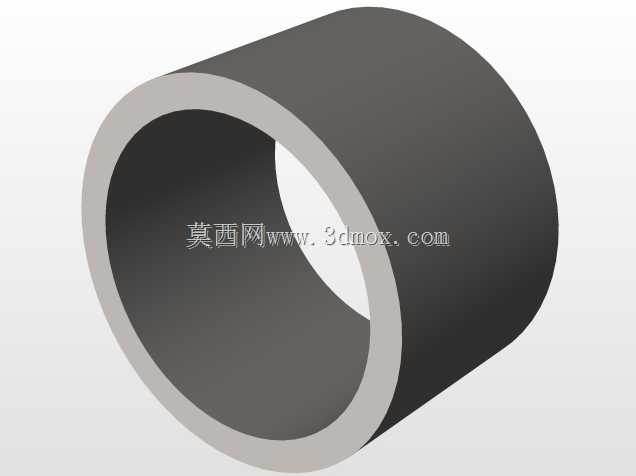

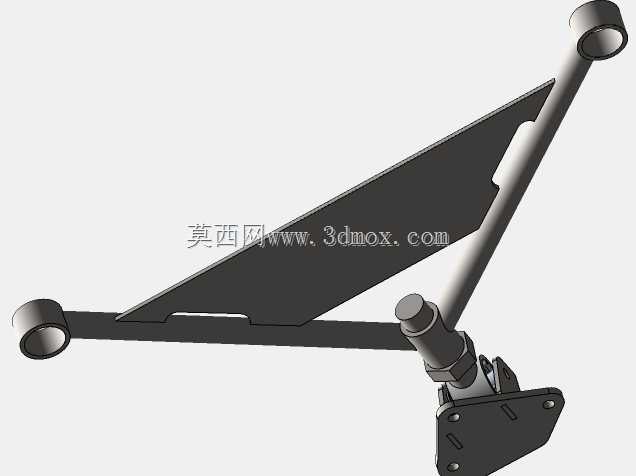

　　从结构设计逻辑来看，这款A型臂采用单管式主臂搭配三角形加强筋板的布局，区别于原厂冲压焊接的双层薄板结构，主臂选用无缝钢管作为主体承载结构，三角形加强板沿钢管轴向满焊固定，在横向受力时能够将车轮传递的侧向力均匀分散到整个臂身，避免应力集中在衬套连接点位置。两端的连接衬套座采用镗孔加工，保证衬套压装后的同轴度，避免行驶过程中出现衬套偏磨、异响问题；中间的调节机构采用正反牙螺纹结构，旋转调节套即可实现臂长的无级调整，调整范围覆盖2英寸到4英寸升高对应的摆臂长度需求，调节到位后通过锁紧螺母锁止，避免越野工况下螺纹受冲击出现松脱。

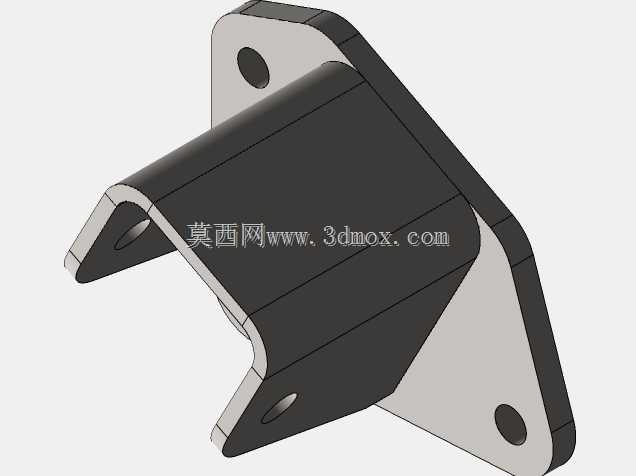

　　安装边界方面，这款A型臂的车架端连接座与原厂安装孔位完全匹配，不需要对车架或者副车架进行打孔、切割等破坏性改装，转向节端的连接销尺寸与原厂球头销规格一致，能够直接适配原厂的转向节安装孔位，整个安装过程可以在常规汽修工位完成，不需要专用定制工具。主臂的外形轮廓经过运动干涉校核，在悬架全行程跳动、转向打到最大角度的工况下，臂身与车架、减震器、刹车管路、半轴等周边部件都保留了足够的安全间隙，不会出现运动剐蹭问题。

　　实际使用场景中，这款可调A型臂除了满足升高后的定位参数调整需求，本身的结构强度也针对越野工况做了强化，钢管壁厚比原厂冲压臂的板材厚度提升40%以上，加强筋板的设置让臂身的抗扭刚度提升近60%，在飞跳落地、单侧车轮受力的极端工况下，不会出现臂身弯曲、焊缝开裂的问题。衬套选用高阻尼橡胶材质，相比原厂硬橡胶衬套，在过滤路面细碎震动的同时，保留了足够的侧向支撑力，不会出现过弯侧倾过大、刹车点头明显的问题，兼顾了公路行驶的舒适性与越野场景的耐用性。

　　建模过程中，所有连接孔位的位置度公差严格按照原厂底盘数模的基准进行匹配，调节螺纹的规格选用标准英制细牙螺纹，保证调节的顺滑度与锁止可靠性，所有焊接位置都做了焊道示意，表面的安装支架、锁紧机构的细节都按照实际量产零件的结构进行还原，能够直接用于改装方案的验证、安装流程的模拟，也可以作为同类悬架控制臂设计的参考案例，帮助结构工程师快速理解硬派越野车型可调摆臂的设计要点与安装匹配逻辑。
