单侧曲面莫比乌斯环结构三维造型

　　在拓扑结构教学演示、文创产品结构开发、通讯信号环形覆盖构件的前期方案验证环节，这类单侧曲面环形结构的三维建模是很常见的设计需求。不同于常规环形构件存在内外两个独立曲面、两个边界棱边的特征，该结构通过将带状基材的一端扭转180度后与另一端对接融合，形成了仅存在单一连续曲面、单一边界的特殊几何形态，这种特性让它在需要连续无断点曲面的场景里有不可替代的应用价值。

　　从实际设计落地的角度看，建模时首先要确定带状基材的截面宽度与整体环体的中心回转半径的比例关系，常规教学演示用的结构会将环体中心回转半径设置为带宽的2.5到3倍，这个比例下扭转后的曲面不会出现局部自交，曲面过渡的曲率变化也更平缓，不会出现应力集中的锐角区域。如果是用于通讯信号环形辐射的载体结构，还要根据内置天线的排布宽度调整带宽尺寸，预留出元器件安装的平面区域，避免扭转角度过大导致元器件安装面倾斜角度超出装配公差要求。

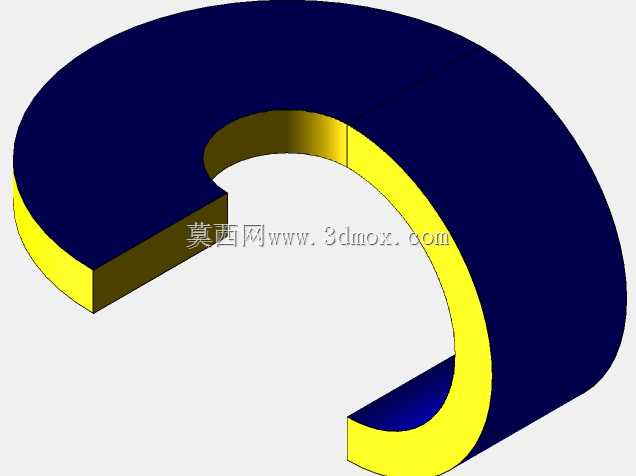

　　建模过程中要重点控制扭转段的曲率连续性，不能直接用简单的扫掠命令一次性生成，否则容易出现曲面褶皱、局部壁厚不均的问题。实际操作时会先绘制中心环形引导线，再将引导线按圆周方向等分为36段，每10度设置一个截面控制节点，每个节点处的截面沿着引导线切线方向逐步扭转5度，累计完成180度的扭转后再进行曲面缝合，这样生成的实体曲面G2连续，壁厚均匀度偏差可以控制在0.1mm以内，完全满足3D打印或者模具开模的工艺要求。

　　从应用场景来看，这类结构除了作为拓扑学教学的实体演示教具，在工业设计领域常被用作文创产品的外观结构，比如无断点环形传送带、连续曲面装饰灯带、特殊形态的散热风道结构；在通讯设备领域，这种单侧连续曲面的结构可以用来做全向信号辐射的天线载体，信号沿着连续曲面传导时不会出现常规环形结构内外侧信号强度差过大的问题，能有效提升环形区域内的信号覆盖均匀度。

　　设计时还要考虑安装边界的预留，因为整个环体是连续无断点的曲面，不能直接在曲面主体上打孔做安装位，否则会破坏单侧曲面的连续性，也会造成应力集中。常规的处理方式是在环体的边界棱边处延伸出三个均布的安装支耳，支耳与环体边界做圆角过渡，支耳上预留沉头安装孔，三个支耳的安装平面共面，安装时整个环体悬浮于安装基座上方，既不破坏曲面的连续性，也能保证安装后的结构稳定性，支耳的伸出长度一般控制在带宽的三分之一，过长会影响整体视觉效果，过短则安装孔的壁厚不足，紧固时容易出现开裂问题。

　　另外在结构强度校核环节，要重点关注扭转起始与结束对接位置的应力分布，这个位置是整个环体的曲率变化拐点，受外力时应力集中系数比其他区域高30%左右，建模时要在这个位置做局部加厚处理，加厚区域沿着环体周向延伸15度的范围，壁厚比主体壁厚增加20%，同时在内侧做R2以上的圆角过渡，有效降低应力集中系数，提升整体结构的抗形变能力。如果是用于动态运转的场景，比如作为特殊传送带的基体结构，还要做动平衡校核，调整环体的质量分布，让重心落在环体的中心轴线上，避免高速运转时出现偏心振动的问题。
