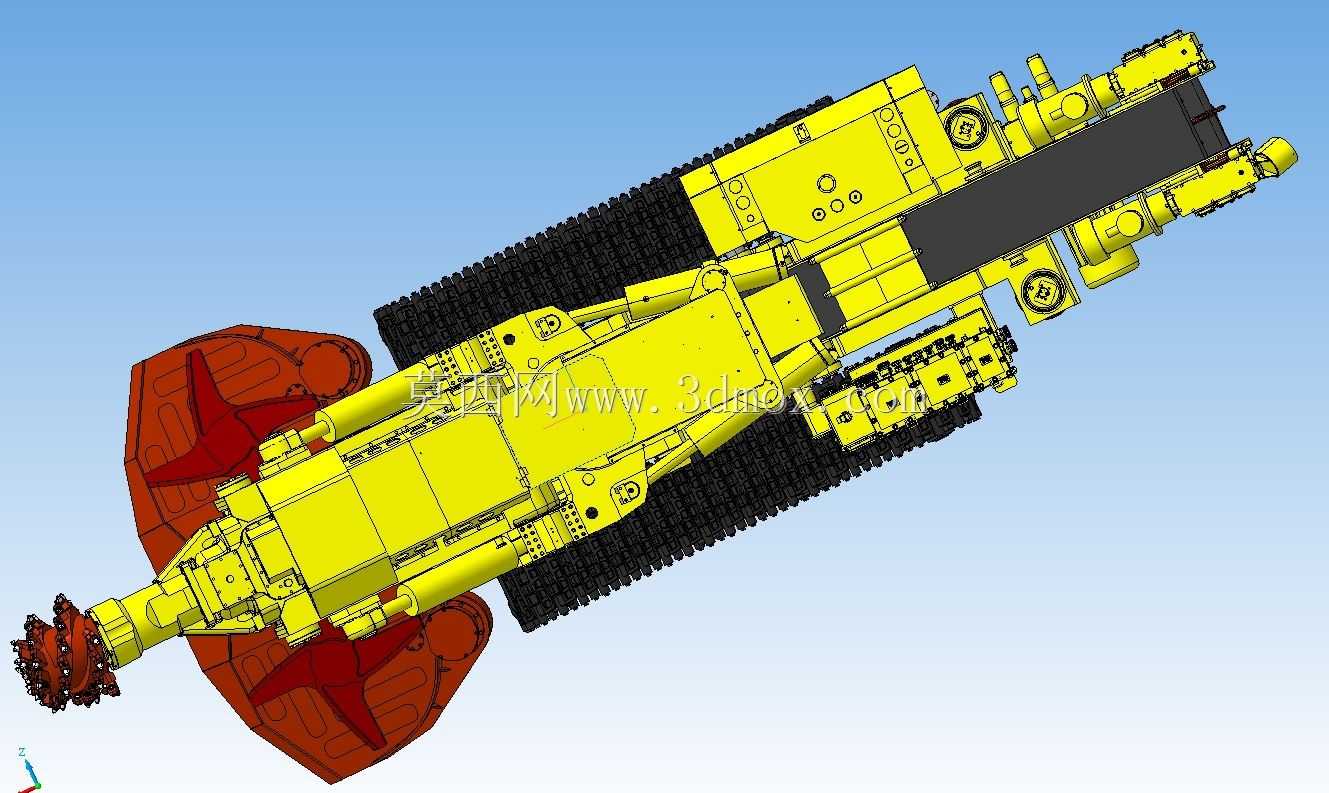

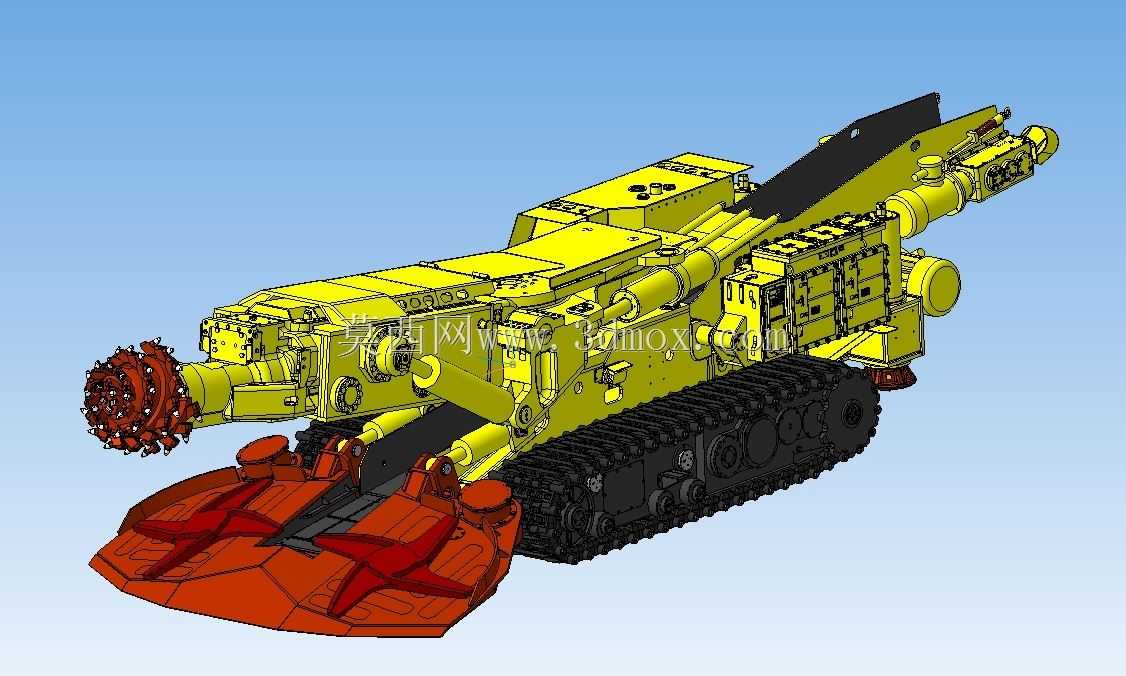

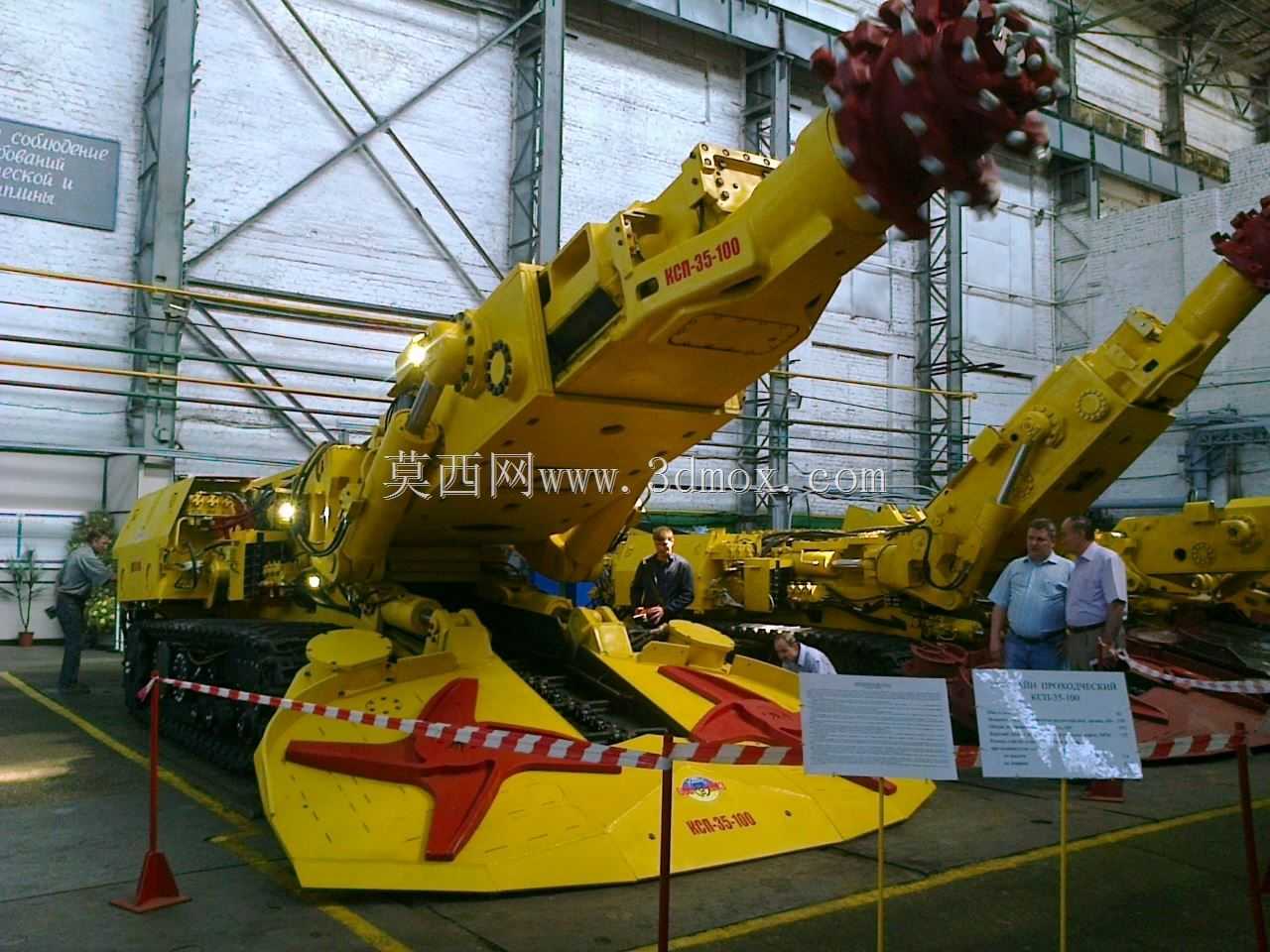

矿用KSP-35硬岩掘进作业设备结构

　　在高瓦斯矿井的巷道掘进作业场景中，这类硬岩掘进设备承担着破岩、装岩一体化的核心作业职能，无需额外配套独立的装岩设备即可完成掘进面的连续作业，能大幅缩减井下掘进工序的衔接等待时间，尤其适配有煤尘与瓦斯爆炸风险的井下作业环境，设备整体的防爆设计思路贯穿了结构布局的全流程，所有电控相关的结构预留位都做了隔爆腔体的安装边界考量，避免井下作业时的电火花外泄风险。从作业性能的结构匹配来看，设备的破岩机构可应对单轴抗压强度达125MPa的坚硬岩层，截割部的耐磨结构设计参考了井下磨蚀性工况的实测数据，截割头的排布角度适配±12°的作业倾斜坡度，可覆盖的巷道截割断面范围从14㎡到40㎡，能满足不同规格的运输巷、回风巷的掘进断面需求，

　　无需额外更换大尺寸截割臂即可完成常规断面的一次成巷作业。设备的供电结构预留了两种电压等级的适配安装位，可根据井下供电系统的实际配置，在厂内完成1140V或660V的电压适配设置，若后续作业场景的供电条件发生变动，也可在专业技术人员的现场监护下完成电压等级的切换调整，无需对设备的主体电控结构做大规模拆解改造，能适配不同矿区的供电系统差异。从整机的结构布局来看，行走部采用了履带式行走结构，接地比压的参数设置适配井下松软底板的作业条件，避免作业时设备下陷影响行进效率；装载部的铲板结构做了倾角优化，可将截割落下的岩渣顺畅归集到中部输送机构上，减少岩渣在铲板位置的堆积残留；输送机构的槽体宽度匹配截割部的最大落料量，避免大粒径岩渣造成卡滞停机。

　　设备的液压系统管路布局做了防护设计，所有外露管路都设置了耐磨护套的安装位，避免作业时飞溅的岩渣磕碰损坏管路，同时液压油箱的位置设置兼顾了检修便利性与重心平衡，让整机在倾斜坡面上作业时的重心始终保持在稳定区间内，降低侧翻风险。操作位的结构布局考虑了井下作业的视线需求，操作人员可直接观察到截割头的作业位置与铲板的归集状态，减少视野盲区带来的操作失误，同时操作手柄的排布符合井下作业人员的操作习惯，常用的截割升降、行走进退、装运启停的操作件都设置在触手可及的位置，降低长时间作业的操作疲劳度。整机的安装边界充分考虑了井下运输的尺寸限制，各主要大部件的拆分尺寸适配罐笼、井下平巷运输车的运输尺寸要求，无需在入井前做破坏性拆解即可完成运输转场，

　　到作业面后可通过快速连接结构完成组装，缩短设备的现场安装调试周期。针对不同矿区的个性化作业需求，设备的结构预留了多个可选配的功能接口，可根据实际工况加装外喷雾降尘装置、机载锚杆钻机配套接口、瓦斯检测传感器的安装位，无需对主体结构做二次焊接改造即可完成功能拓展，适配不同地质条件、不同管理要求的矿井作业需求。截割部的回转结构采用了大直径回转支承，可承受硬岩截割时的强冲击载荷，同时密封结构做了多重防尘设计，避免岩尘进入回转配合面造成异常磨损，延长核心部件的井下无故障运行时间，减少井下设备检修的工作量，适配井下作业空间狭小、检修条件有限的实际情况。
