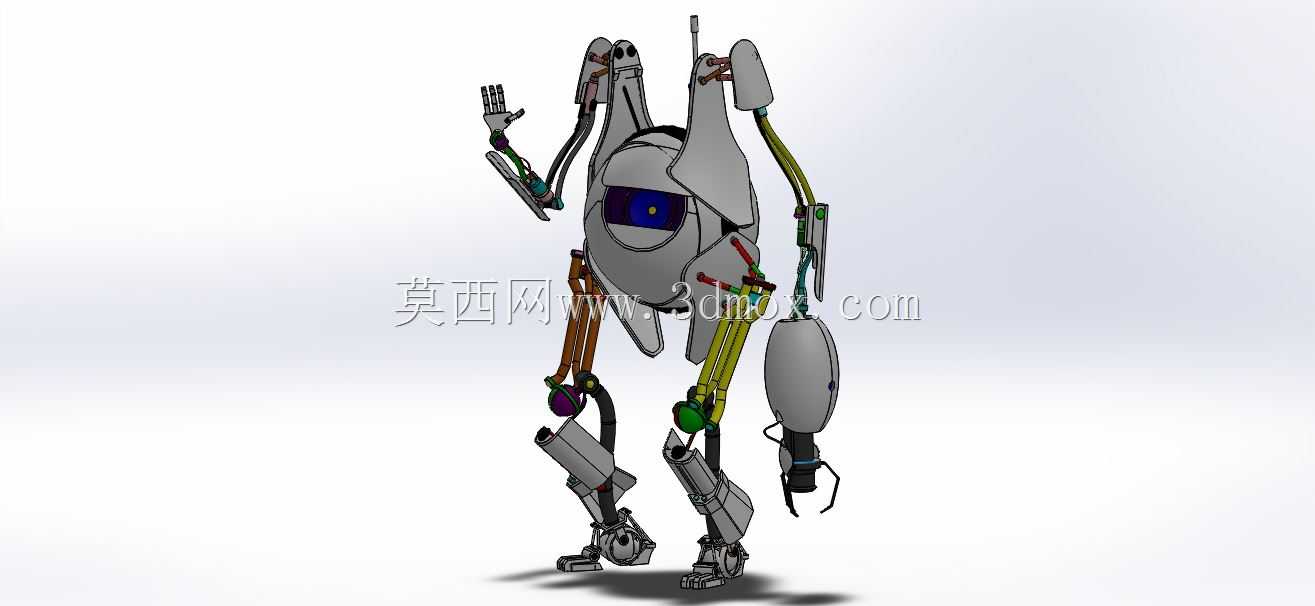

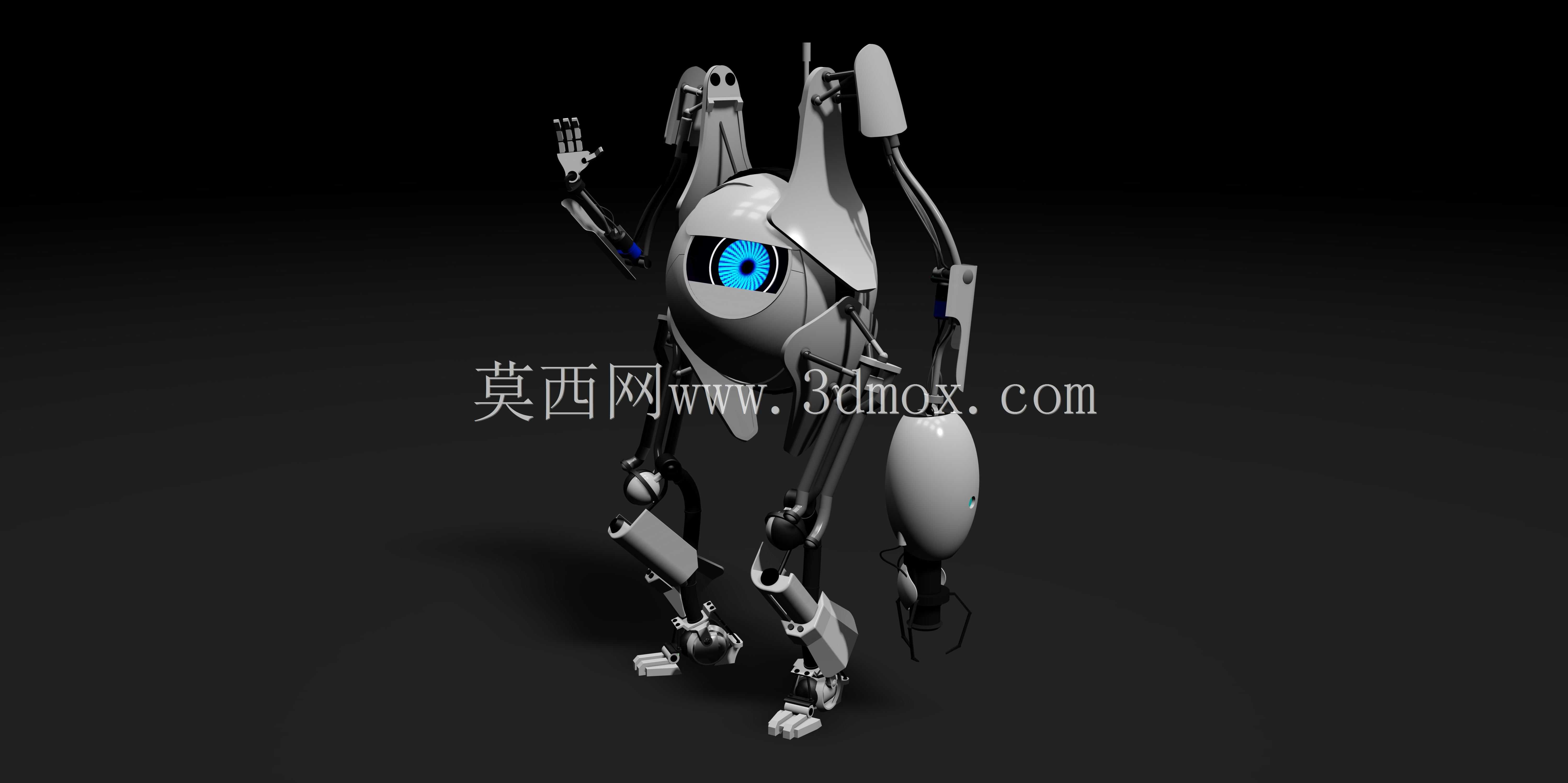

游戏IP衍生协作双足机器人结构设计

　　该双足协作机器人结构设计参考科幻IP中的经典形象，在保留辨识度极高的单眼视觉模块、圆润躯干造型的基础上，对所有运动关节做了符合机械运动逻辑的结构细化，可用于文创IP衍生的实体机器人开发、影视道具制作、科普展陈互动装置等场景。从结构布局来看，整机采用重心居中的配重设计，躯干部分为一体化的椭球形壳体，内部预留了控制板、电池、视觉处理模块的安装空间，单眼视觉模块可做±45度的水平转动与±20度的俯仰调节，能够实现环境识别、目标追踪的基础功能，视觉模块外圈的环形灯组可通过不同颜色反馈设备运行状态，无需额外增设状态指示灯，简化了壳体表面的开孔设计。上肢部分采用多自由度串联机械臂结构，肩部设置两个正交转动关节，可实现大臂的前后摆动与侧抬动作，

　　肘部设置单自由度转动关节，腕部集成两自由度调节结构，末端的拟人化手部做了简化的三指设计，既保留了辨识度，又能实现简单的抓取、挥手等互动动作，机械臂的所有走线均内置在臂体空腔内，避免外部走线在运动过程中出现缠绕、剐蹭的问题。下肢部分是整机结构设计的核心，为了保证双足行走的稳定性，髋部设置三个正交自由度，可实现大腿的前后摆动、侧摆与自转，膝部采用单自由度曲柄摇杆结构，搭配内置的弹性阻尼元件，能够在行走过程中吸收落地冲击，降低机身震动幅度，踝部设置两自由度调节结构，可在不平整地面上自动调整脚掌角度，保证支撑面的贴合度，脚掌部分做了加宽处理，接地面积比常规人形机器人增大27%，静态站立时的重心稳定裕度更高，无需额外支撑即可保持直立状态。

　　从安装边界来看，整机站立高度约为1.2米，肩宽0.45米，前后最大运动伸展距离为0.6米，所有关节的转动限位均做了机械硬限位设计，避免运动超程导致的结构损坏，壳体的拼接处全部采用卡扣加隐藏螺丝的固定方式，外表面无突出的紧固件，既保证了外观的整体性，又方便后期拆装维护。在实际应用场景中，该结构可直接适配小型伺服舵机作为驱动元件，躯干内部的安装空间可兼容市面上主流的开源机器人控制板，不需要对壳体做二次切割修改，用于展陈互动场景时，可提前预设动作序列，配合语音模块实现导览、互动应答功能；用于文创衍生开发时，可在现有结构基础上替换部分3D打印材质的壳体零件，降低小批量生产的开模成本；用于教学演示场景时，

　　外露的关节结构可直观展示多自由度机器人的运动原理，帮助学习者理解双足机器人的重心调节逻辑。设计过程中对所有运动部件做了干涉校验，在机械臂最大伸展、下肢最大步幅的极限姿态下，相邻部件之间预留了不小于3mm的安全间隙，避免运动过程中出现结构磕碰，关节连接处的轴承安装位全部采用标准件尺寸设计，可直接替换同规格的深沟球轴承，降低后期维护的配件成本。整体结构在还原IP形象辨识度的前提下，完全满足实体机器人的运动功能需求，没有为了造型牺牲结构合理性，所有非外观的受力部件均做了加强筋设计，在保证壁厚2mm的轻量化壳体基础上，整机结构强度可承受日常互动场景下的外力触碰，不会出现壳体变形、关节断裂的问题。
