测地线穹顶2V结构参数化设计方案

　　在户外临时通讯基站搭建、野外作业临时遮蔽、应急通讯节点防护这类场景里，传统的平面桁架式遮蔽结构往往存在杆件规格多、安装拼接复杂、抗风载性能不均的问题，测地线穹顶结构凭借球面分割带来的受力均匀特性，成为这类场景下的优选结构形式。本次设计的2V频次测地线穹顶，采用正二十面体球面细分逻辑，将球面按照2V分割规则拆分为标准化的三角网格单元，所有杆件仅存在两种长度规格，大幅降低了现场备料、拼接的作业难度，相比3V及以上频次的穹顶结构，2V结构的杆件节点数量更少，单根杆件的受力传递路径更短，在满足中小跨度遮蔽需求的前提下，能把整体结构的自重控制在更低水平。

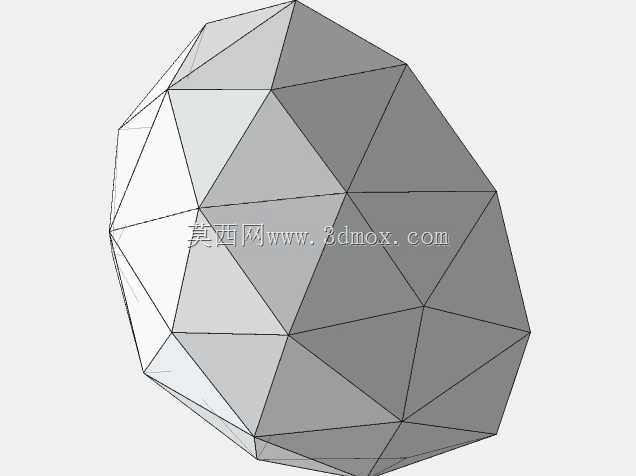

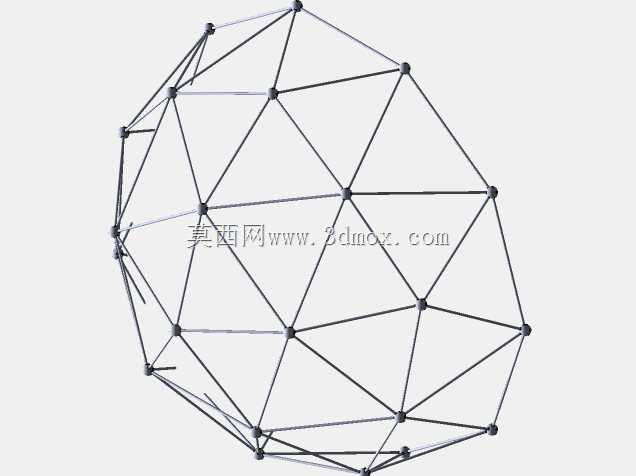

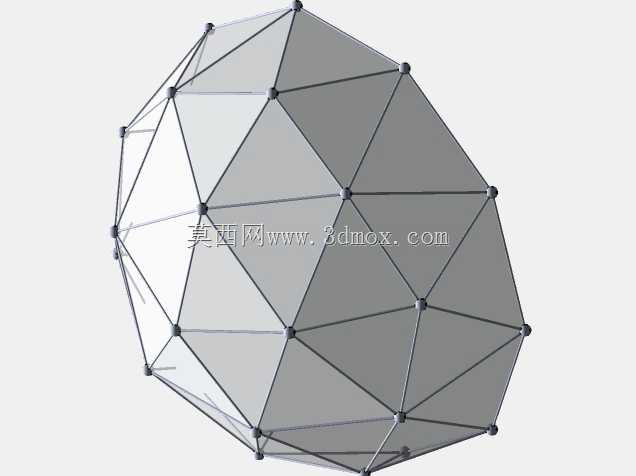

　　从实际用途来看，这类穹顶结构除了作为通讯设备的户外防护遮蔽壳体，还可用于临时观测站围护、小型场馆屋盖、户外设备防雨罩等场景，结构本身的三角形网格具备天然的几何稳定性，不需要额外设置大量斜向支撑来维持整体刚度，在遭遇侧向风载、顶部积雪载荷时，内力能沿着杆件均匀传递到下部支撑环，不会出现局部应力集中导致的杆件失稳问题。设计过程中首先确定穹顶的基准球面半径，按照2V分割的几何算法，先定位正二十面体的所有顶点在球面上的投影坐标，再将每个三角面进行二次细分，计算细分后所有节点的球面坐标，将所有相邻节点进行连线后，筛选出不重复的杆件，统计得到两种长度的杆件规格，节点处采用通用的球铰连接节点设计，保证每根杆件的轴线都能交汇于节点球心，避免杆件承受附加弯矩。

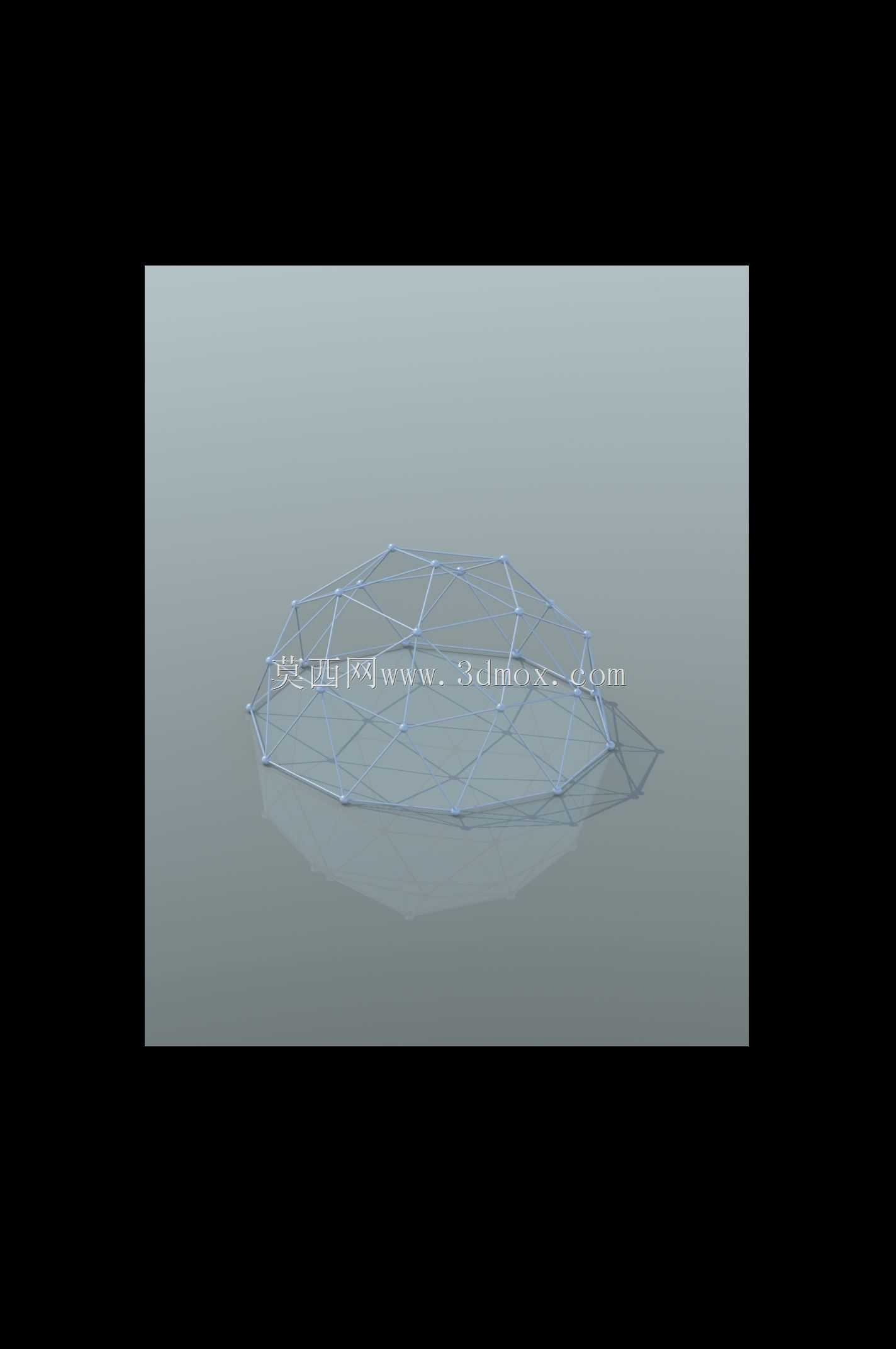

　　外形尺寸方面，该穹顶的底部支撑环为正多边形结构，整体高度为球面半径的0.5倍左右，底部安装边界预留了标准的法兰连接孔位，可直接与预制的混凝土基础、钢结构支撑底座进行螺栓连接，不需要现场进行焊接作业，安装时仅需要按照杆件编号逐件拼接，从底部环梁开始向上逐步组装三角网格单元，整个安装过程不需要大型吊装设备，3-4名作业人员即可在短时间内完成整体搭建。结构的杆件截面选型按照常规户外使用场景的载荷条件计算，在满足强度、刚度要求的前提下，尽量选用小截面的型材，进一步降低整体结构的自重，同时网格单元的尺寸适配常规的覆盖板材安装尺寸，不需要对覆盖板材进行额外的裁切加工，可直接将采光板、彩钢板、防水篷布等覆盖材料固定在三角网格的杆件上，接缝处的密封处理也因为规整的网格形状变得更易操作。

　　从结构受力特性来看，测地线穹顶的所有杆件均为二力杆，仅承受轴向拉力或压力，材料的力学性能可以得到充分发挥，相比传统的肋环形穹顶，在相同跨度、相同载荷条件下，整体用钢量可降低30%左右，同时结构的整体刚度更好，在遭遇极端天气时的变形量更小，能为内部放置的通讯设备、作业人员提供更可靠的防护。设计过程中对所有节点的连接强度进行了校核，节点球的尺寸按照最多连接杆件的交汇角度设计，保证每根杆件的连接端都能与节点球可靠贴合，连接螺栓的规格按照杆件的最大轴力进行选型，避免节点先于杆件发生破坏。另外，结构的底部环梁做了加强设计，用来平衡穹顶结构在竖向载荷下产生的水平推力，降低对基础承载能力的要求，即使在土质较软的野外场地，也仅需要简单的硬化处理即可满足安装要求，不需要做复杂的桩基础。
