明基MS502投影仪专用圆形镜头防护盖

　　在投影设备的日常运维场景中，镜头作为核心光学成像部件，其前端防护结构的设计合理性直接影响设备的成像质量与使用寿命，这款适配明基MS502机型的镜头盖，正是针对商用、教育场景下投影设备频繁移动、静置存放的使用需求开发的配套防护零件。从实际使用场景来看，这类投影设备常被部署在多媒体教室、中小型会议室、临时活动展演场地，设备在非使用时段需要覆盖镜头，避免空气中的浮尘落在镜头镀膜表面形成难以清理的污渍，同时防止搬运、挪动过程中硬物剐蹭镜头镜片，造成不可逆的光学损伤，此外在设备长期收纳存放时，镜头盖还能阻挡环境中的潮气侵入镜头组内部，降低镜片发霉起雾的概率。

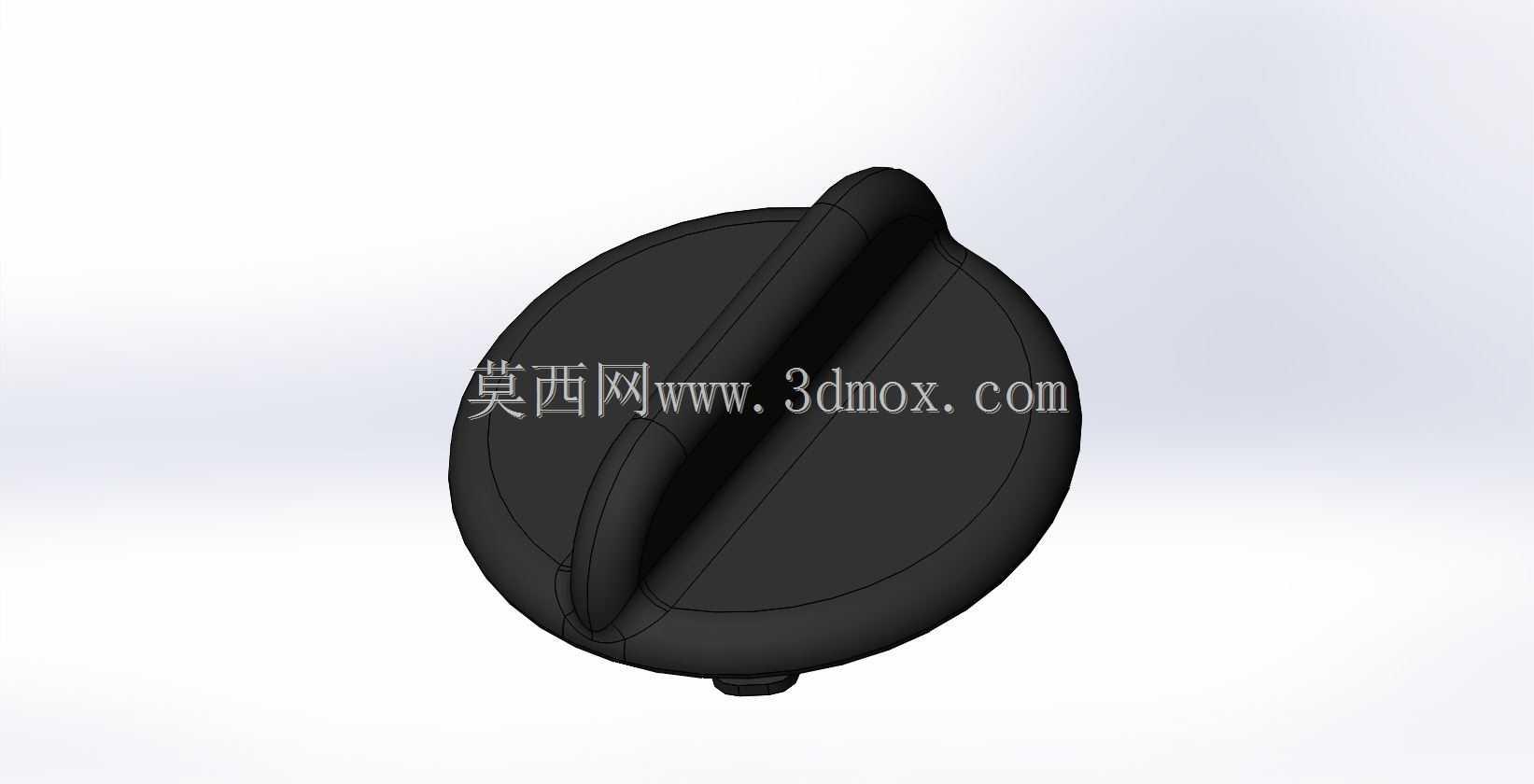

　　从功能特性层面看，这款镜头盖采用了一体式捏合开合结构，盖体中部设置了凸起的防滑捏持筋位，用户单指即可完成捏合解锁、扣合锁紧的操作，无需额外的卡扣配件，操作逻辑符合日常使用习惯，不会出现需要双手对位、反复调整才能盖合的问题。盖体与镜头接触的边缘做了微收边处理，扣合后与镜头外圈的安装位形成过盈配合，不会因为设备倾斜、轻微晃动出现自行脱落的情况，同时配合面的接触压力经过设计校核，既保证连接可靠性，又不会因为压力过大导致长期使用后镜头外圈塑料件出现压痕变形。

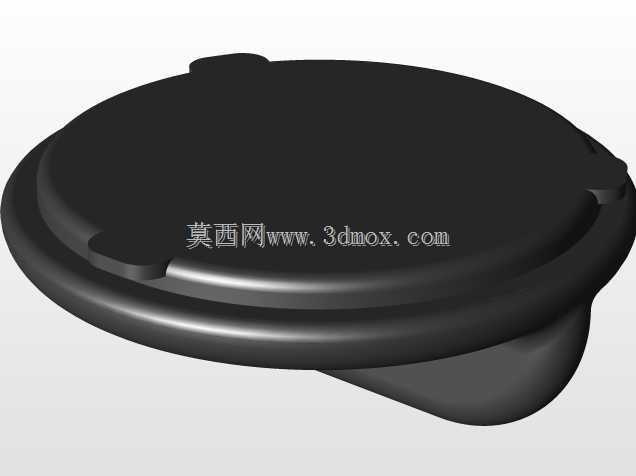

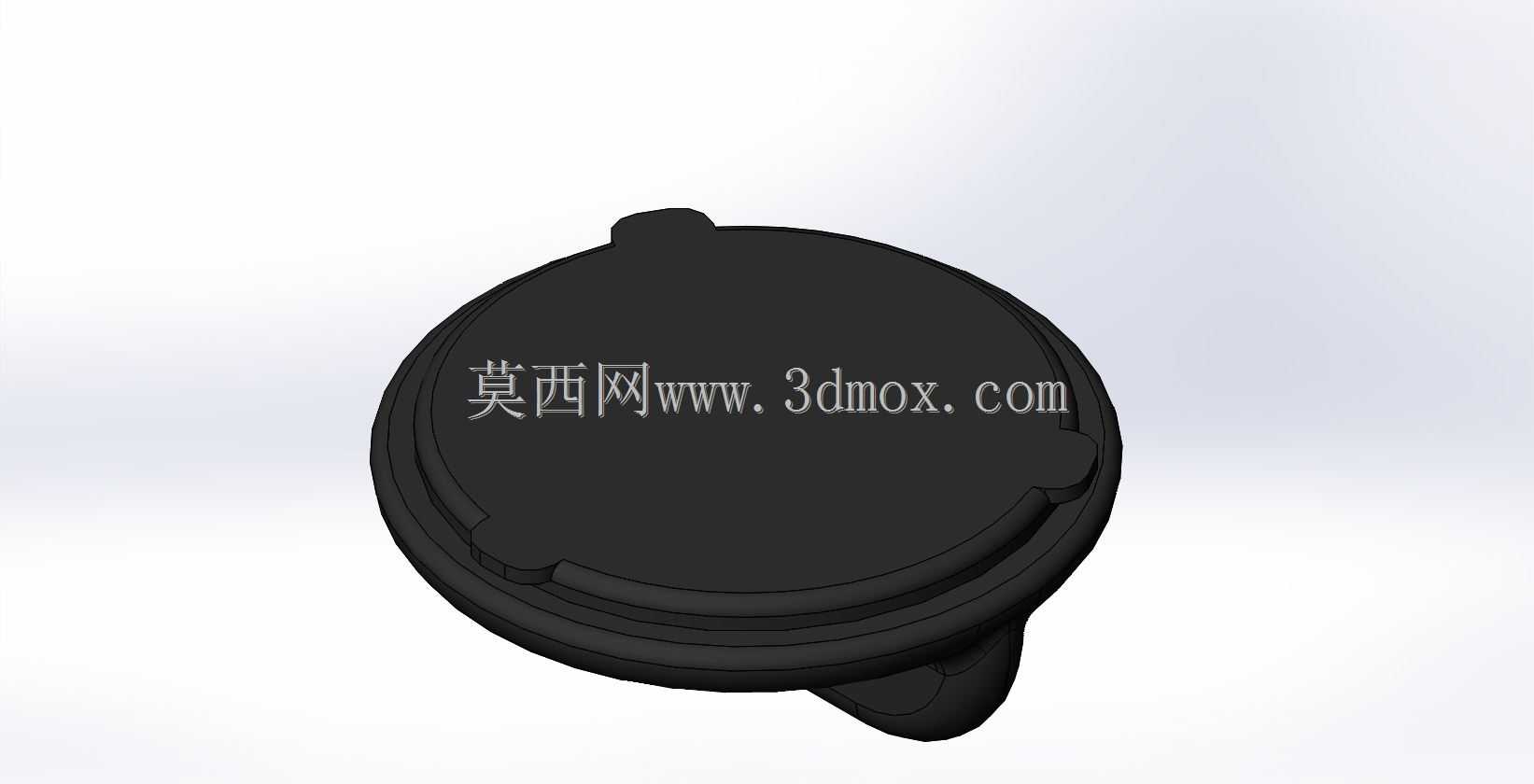

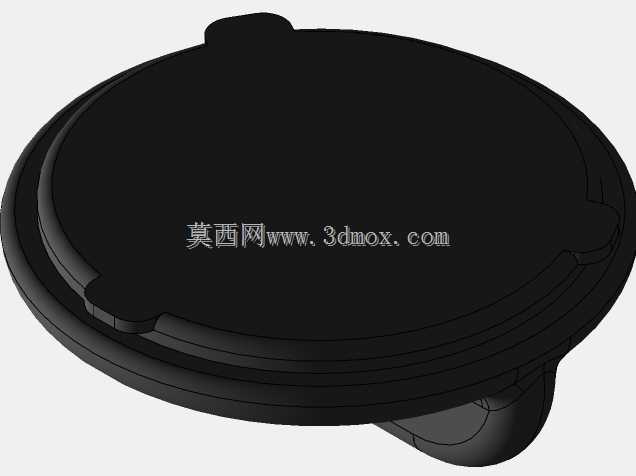

　　设计思路上，这款零件没有采用多余的装饰性结构，整体以功能实现为核心导向：盖体主体为等厚薄壁圆形结构，在保证结构强度的前提下尽可能控制零件重量，避免长期扣合在镜头前端对镜头调焦环的复位弹簧造成额外负载；中部的凸起筋位同时承担两个作用，一是作为开合操作的捏持受力点，增大手指与盖体的接触摩擦力，二是作为盖体的加强筋，提升薄壁圆形盖体的抗形变能力，避免零件受到侧向挤压时出现凹陷变形，导致无法正常扣合。盖体内侧中心位置设置了小型定位凸台，与镜头前端的中心凹槽对位，扣合时可以自动找准安装位置，不会出现盖体偏心、边缘缝隙不均的问题。

　　从安装边界与尺寸适配来看，这款镜头盖的外径与MS502投影仪镜头外圈的安装槽尺寸完全匹配，扣合后盖体外缘与镜头外圈的装饰面齐平，不会突出机身表面过多，设备装入便携包时不会因为镜头盖突出被包内其他物品勾挂脱落；盖体的轴向高度经过优化，扣合后内侧端面与镜头最外侧镜片表面保留0.8-1.2mm的安全间隙，既不会接触镜片表面刮伤镀膜，又能尽可能压缩盖体的整体厚度，减少零件占用的空间。零件的壁厚控制在1.8mm左右，采用注塑工艺生产时可以保证熔体填充流畅，成型后不易出现缩痕、翘曲等缺陷，量产一致性较好。

　　在结构细节处理上，盖体的所有外边缘都做了R0.5的圆角过渡，没有尖锐的棱角，用户操作时不会划伤手指，同时也能避免零件边缘的应力集中，降低零件摔落时出现边角崩裂的概率。捏持筋位的表面做了细微的磨砂纹理处理，即使手部有汗渍也能保持足够的摩擦力，不会出现打滑的情况。盖体内侧与镜头接触的配合面没有设置多余的凸起结构，避免长期接触在镜头外圈的塑料表面留下压印，影响设备外观。

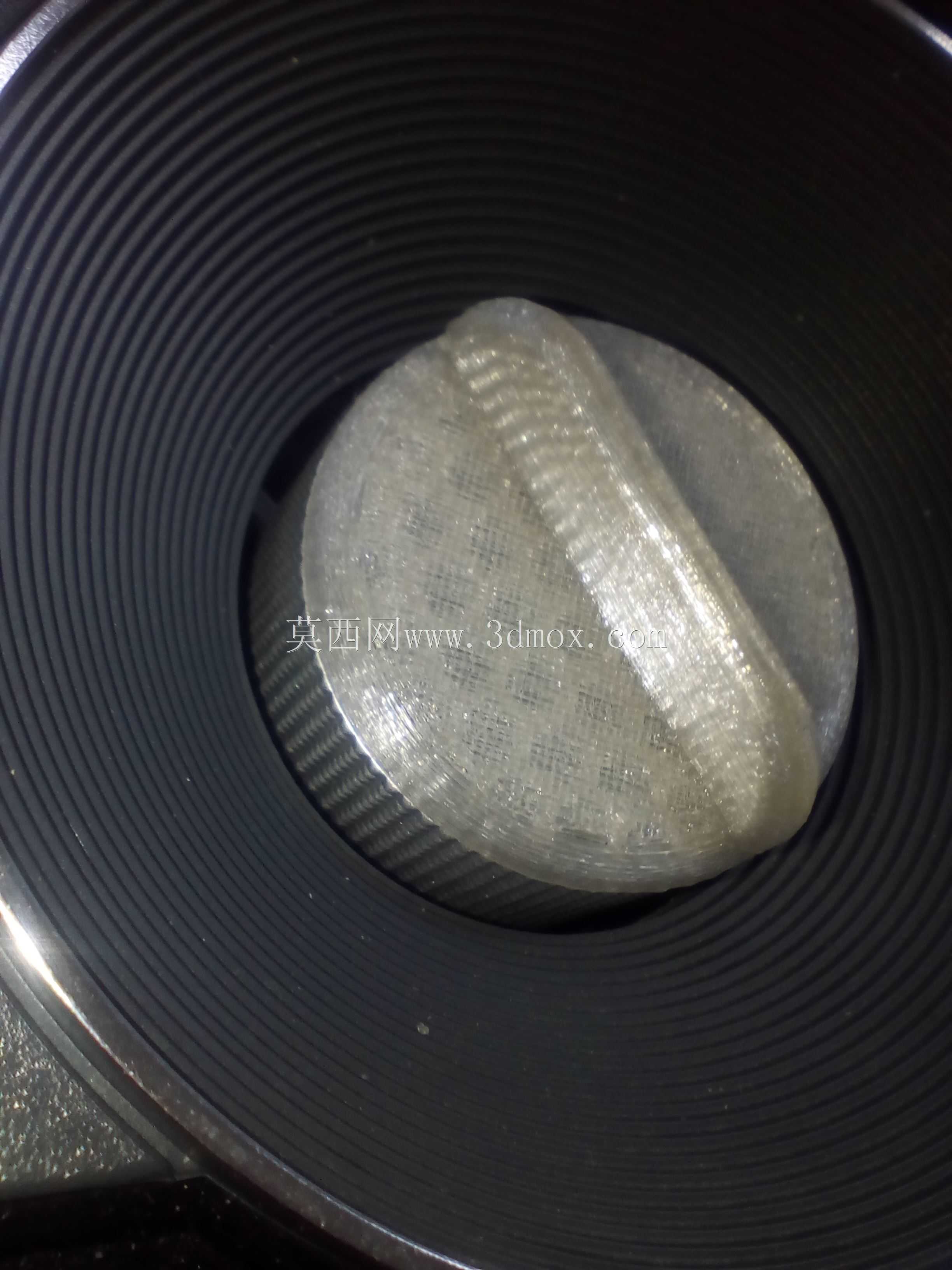

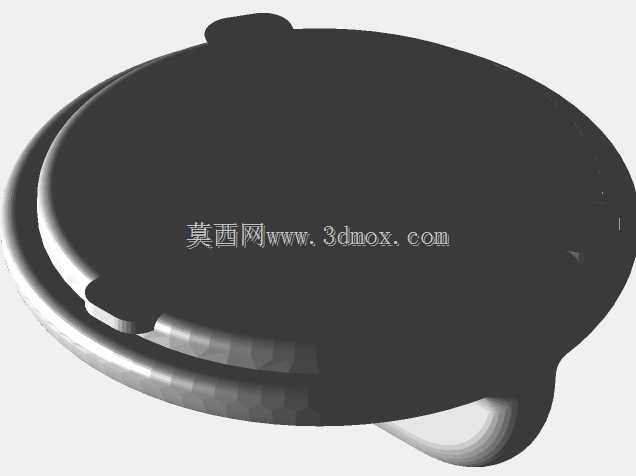

　　从工程建模的角度看，这款零件的建模逻辑遵循自上而下的装配设计原则，先匹配镜头端的安装边界尺寸，再反向推导盖体的各部分结构参数：首先确定盖体的基础圆形轮廓尺寸，保证与镜头外圈的配合公差在合理范围内，再添加中部的捏持加强筋，通过筋位的高度、宽度参数调整，平衡操作手感与结构强度，最后处理边缘圆角、表面纹理等细节特征，所有特征的参数都经过实际装配验证，不存在建模时的特征干涉问题，模型可以直接用于注塑模具的开发，也可以作为3D打印自制替换件的参考数据。对于日常需要维护多台投影设备的运维人员，或者需要自制替换配件的结构设计人员来说，这款模型的尺寸参数可以直接复用，不需要反复测量实物调整尺寸，能够大幅缩短配件开发或者替换件制作的周期。
