改良式快装防护面罩结构设计方案

　　这款防护面罩的结构优化，核心瞄准公共卫生应急场景下的快速量产与无额外配件装配需求，适配桌面级FDM3D打印设备的批量生产场景，可在社区防疫、门诊预检、核酸采样、公共交通值守等近距离飞沫防护场景中使用，替代传统需要额外绑带、胶条组装的面罩结构，减少装配环节的配件损耗与工时消耗。

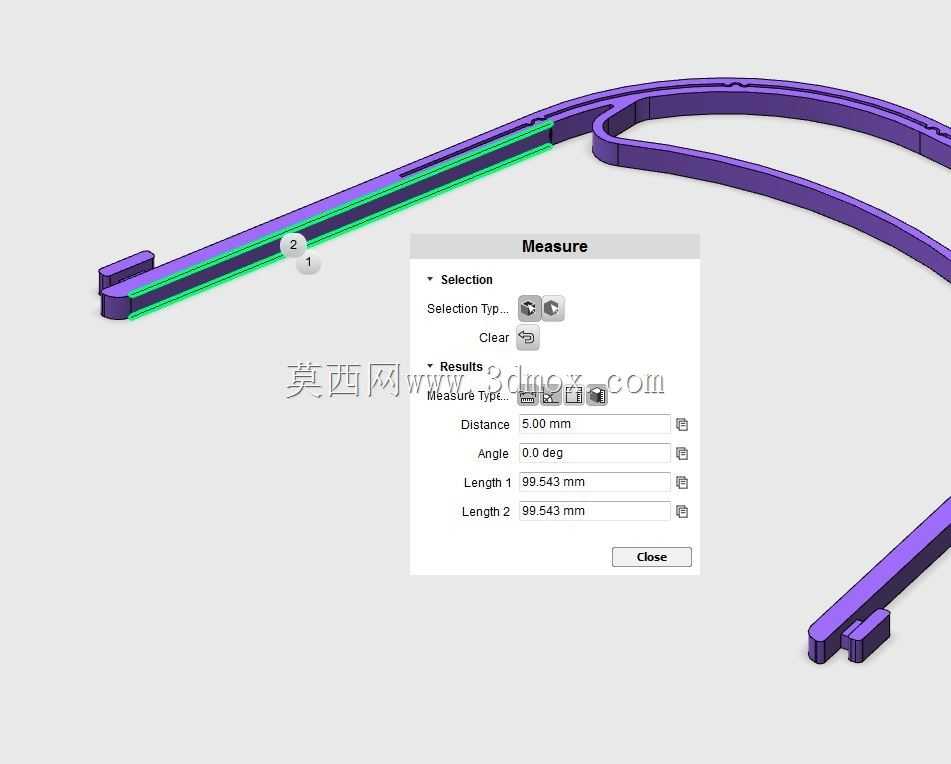

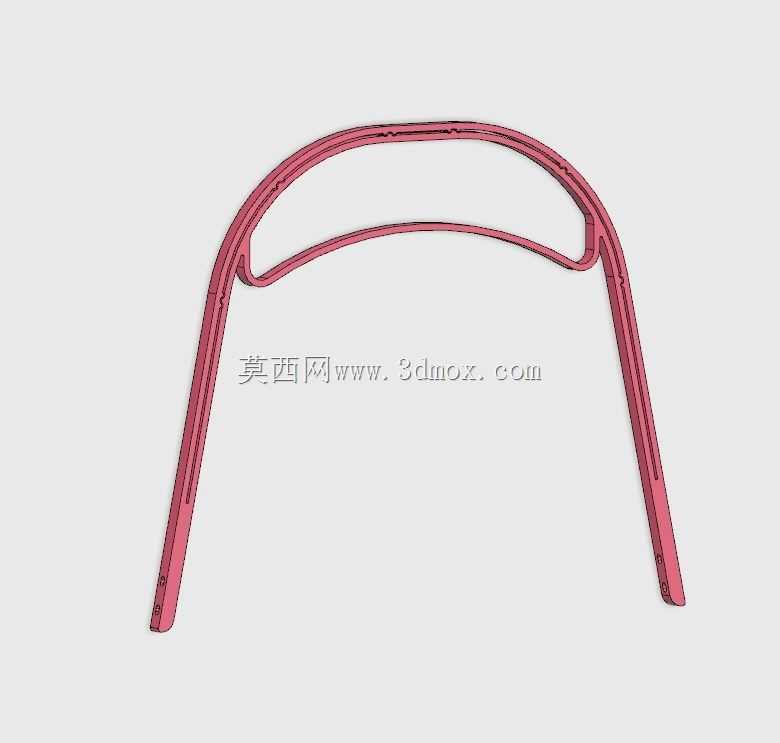

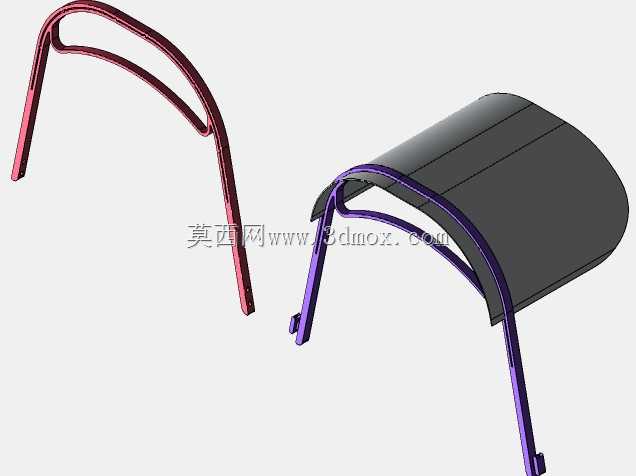

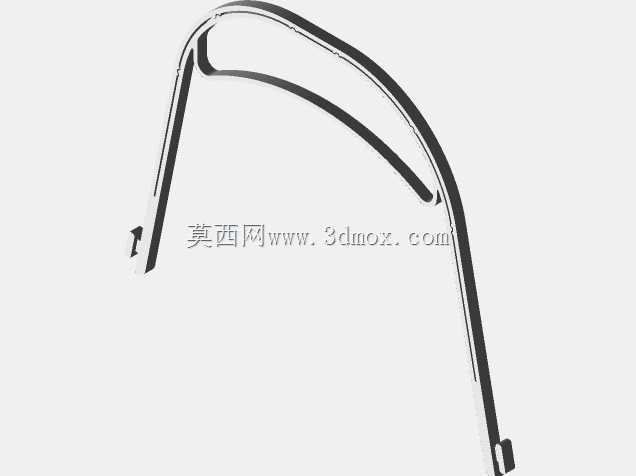

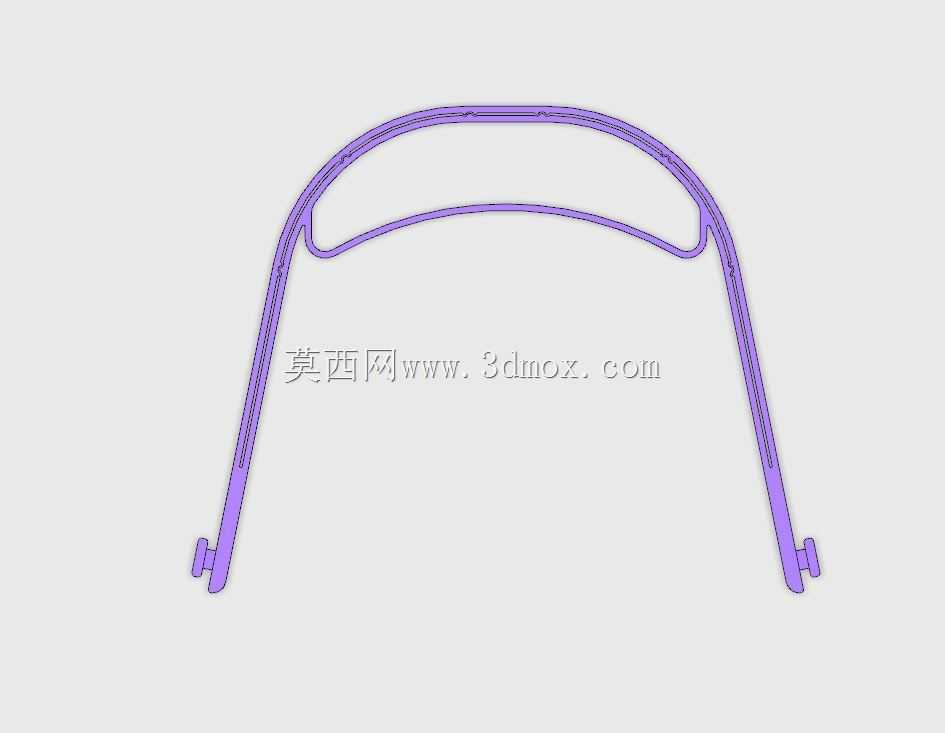

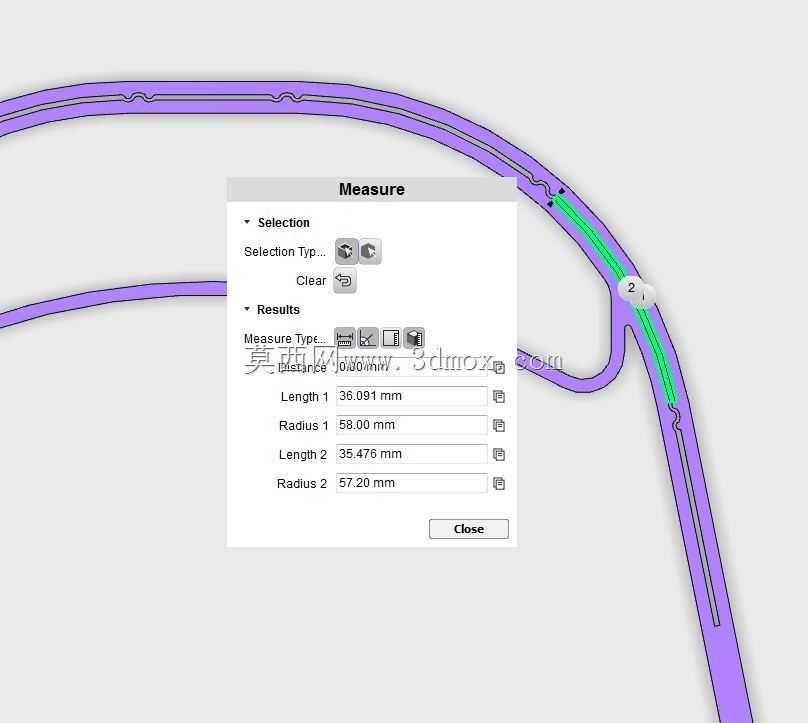

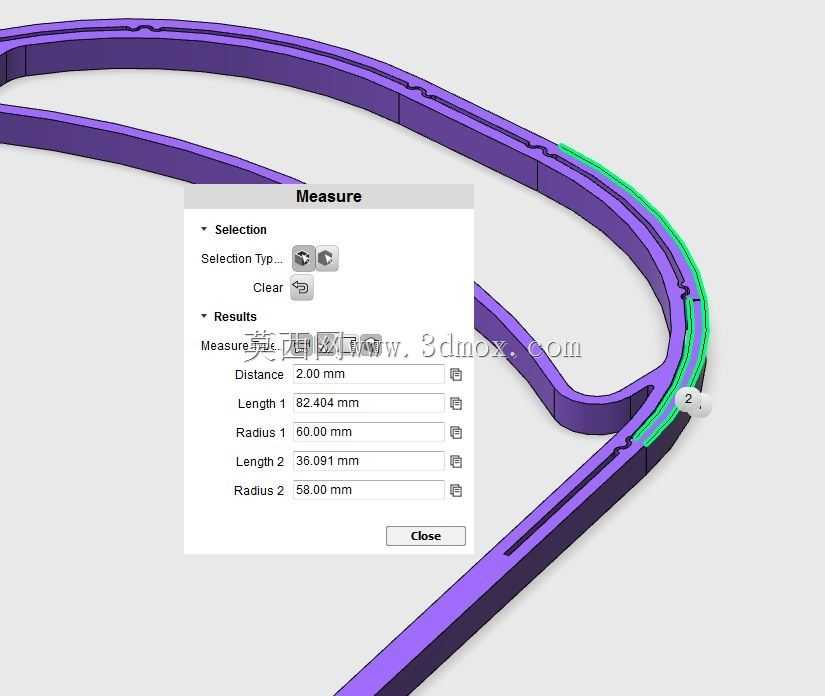

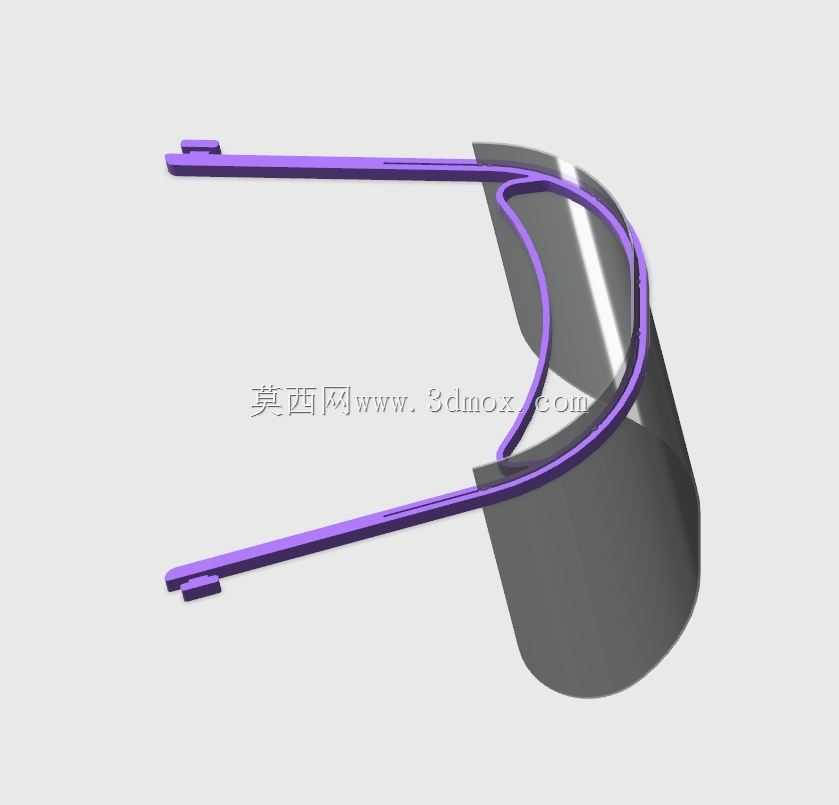

　　从结构功能逻辑来看，主体框架采用一体化成型思路，两侧延伸的镜腿结构直接依托人体耳部轮廓实现佩戴支撑，无需额外配置松紧绑带即可完成穿戴固定，镜腿末端做了微幅上翘的限位结构，佩戴过程中可卡在耳后位置，避免低头操作时面罩整体向前滑落。框架与透明屏体的连接位置，专门开设了贯通式槽孔结构，摒弃了传统胶粘、卡扣压合的屏体固定方式，透明防护屏可直接沿槽孔横向插入完成装配，槽孔内壁做了0.2mm的过盈余量设计，屏体插入后依靠材料自身的弹性形变产生抱紧力，无需额外涂胶即可保证屏体不会从槽位中脱出。

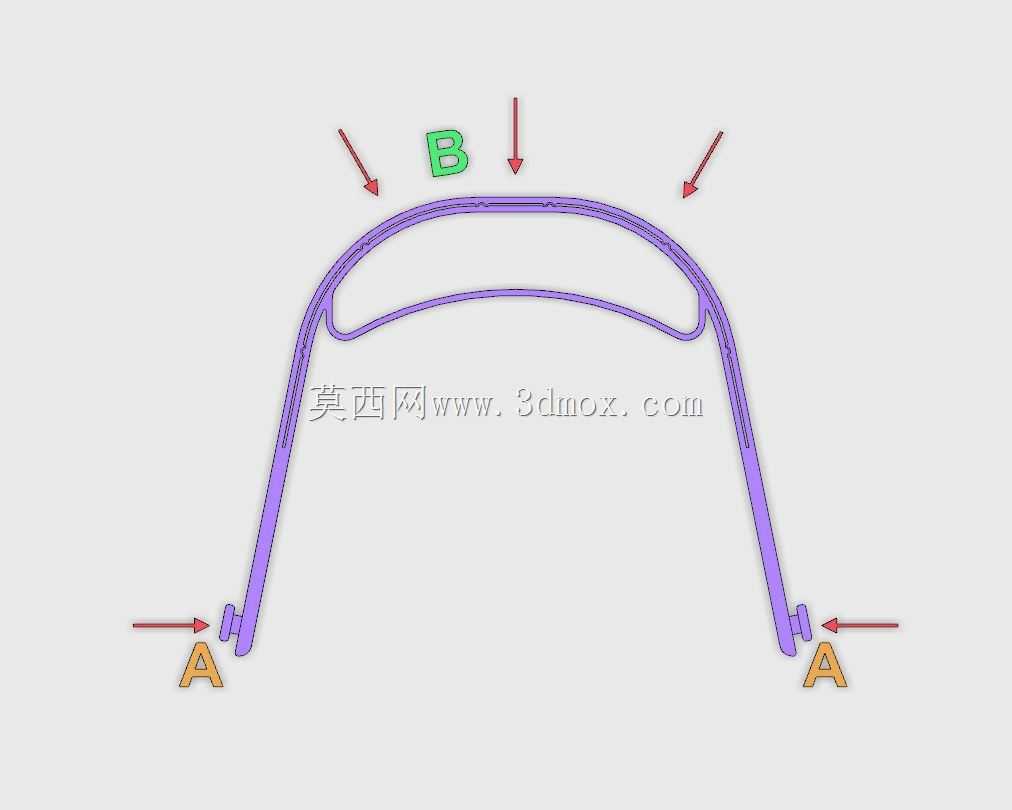

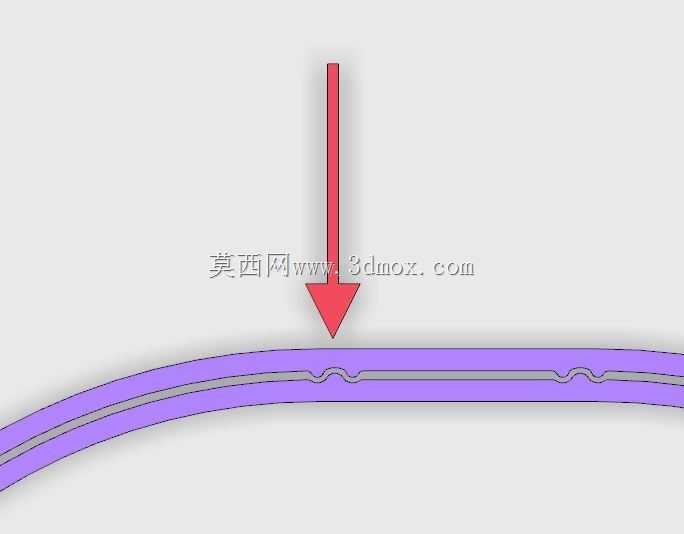

　　滤网安装结构是本次设计的核心优化点，在面罩对应人体口鼻的区域预留了滤网安装间隙，齿状限位结构沿间隙边缘均匀排布，当滤网插入预留间隙后，两侧的紧固结构会产生持续的压紧力，将滤网牢牢锁止在间隙内，不会因为呼吸气流的冲击出现滤网移位、脱落的问题。为了强化密封性能，框架上设计了两处橡筋限位点位，橡筋张拉后可对框架两侧施加向内的压紧力，让面罩边缘与面部轮廓的贴合度进一步提升，避免飞沫从侧面缝隙进入防护区域。图中专门标注的压力方向指示，明确了橡筋张拉后的力传导路径，外部压紧力会集中作用在滤网周边的压合位置，保证滤网与框架之间无泄漏缝隙。

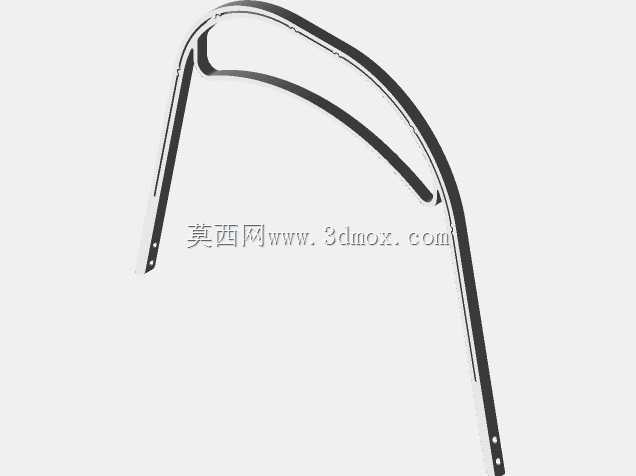

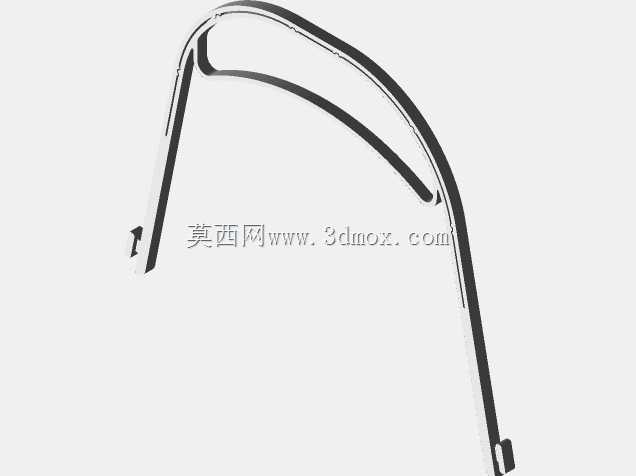

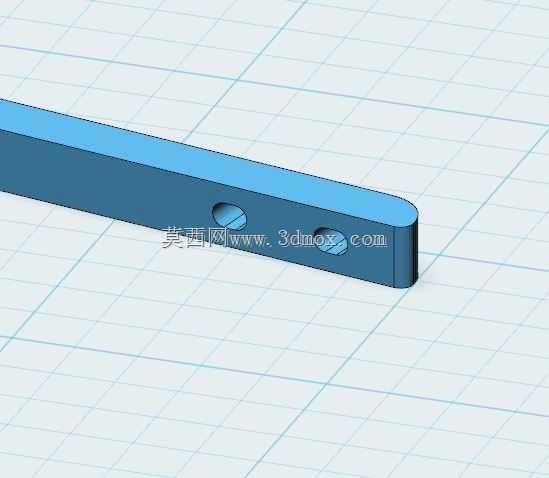

　　从打印适配性来看，结构设计充分考虑了FDM打印的工艺特性，所有悬垂结构的角度均控制在45度以上，无需添加支撑即可完成打印，大幅降低打印后的后处理工作量，单套框架的打印时长可控制在20分钟以内，适配100微米层厚的快速打印模式，若采用200微米层厚打印，生产效率还能进一步提升，且不会影响结构的装配精度与使用强度。针对不同使用场景的需求，结构还做了细分衍生：适配A4幅面透明屏的横向版本，可直接裁切日常办公用的透明PET胶片作为屏体材料，无需定制专用尺寸的防护屏；带挂钩的衍生型号，可配合头部佩戴的安全帽、防护头罩使用，将面罩挂载在帽体前沿，适用于卡口值守、工地防疫等需要同时佩戴头部防护装备的场景；艏部带小孔的型号，可通过小孔穿入固定绳，在长时间佩戴时额外增加头部固定点，缓解耳部的承重压力，适合连续4小时以上的值守场景使用。

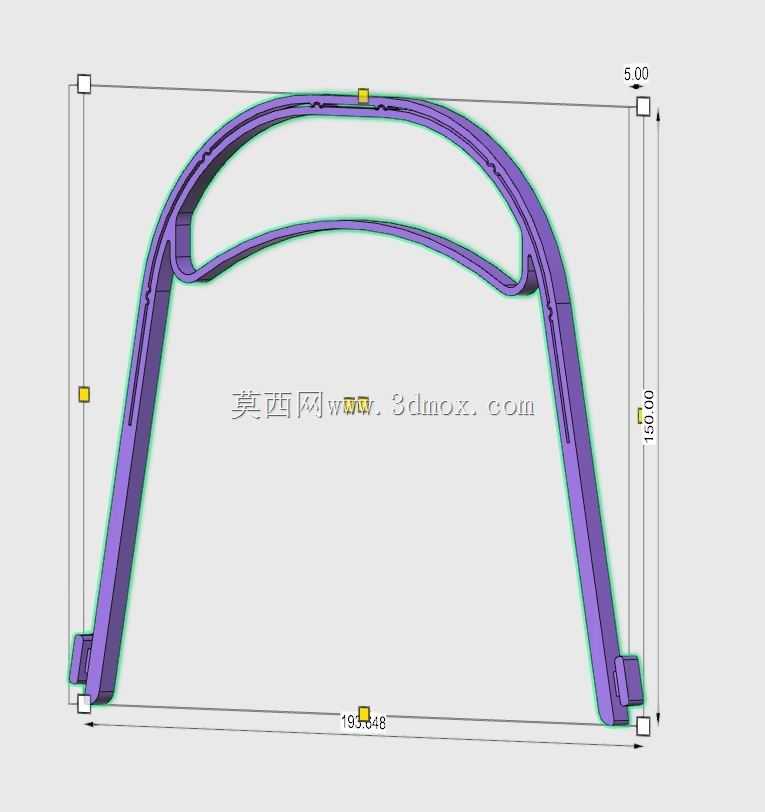

　　安装边界方面，框架整体的曲面弧度贴合亚洲成年人的面部轮廓数据，屏体安装后下缘可延伸至下颌位置，上缘覆盖至额头区域，两侧延伸至太阳穴位置，可实现整个面部区域的飞沫遮挡；镜腿的长度预留了10mm的调节余量，不同头围的使用者可通过调整镜腿挂在耳部的位置，找到最适合的佩戴松紧度；槽孔的通用宽度适配0.2-0.5mm厚度的透明片材，无论是专用PET防护屏、裁切后的透明文件夹片材，还是经过消毒处理的透明PVC片材，都可以直接插入槽孔使用，大幅降低了应急场景下的材料获取门槛。滤网间隙的尺寸适配常规的熔喷布、无纺布滤片，使用者可根据防护等级需求，自行裁剪对应厚度的滤材插入间隙，无需更换框架主体即可实现不同等级的防护需求。

　　实际使用过程中，该结构无需任何额外的金属配件、胶粘材料，打印完成后仅需去除打印过程中产生的少量毛边，插入裁切好的透明屏体与滤材，挂上橡筋即可投入使用，整套装配过程耗时不超过1分钟，非常适合应急状态下的快速部署。结构的耐用性方面，采用常规PLA、PETG材料打印即可满足使用需求，PETG材质打印的框架可经过酒精反复擦拭消毒后重复使用，PLA材质打印的框架可作为一次性防护装备使用，适配不同场景下的成本管控需求。
