多层嵌套式椭圆形窗口结构设计

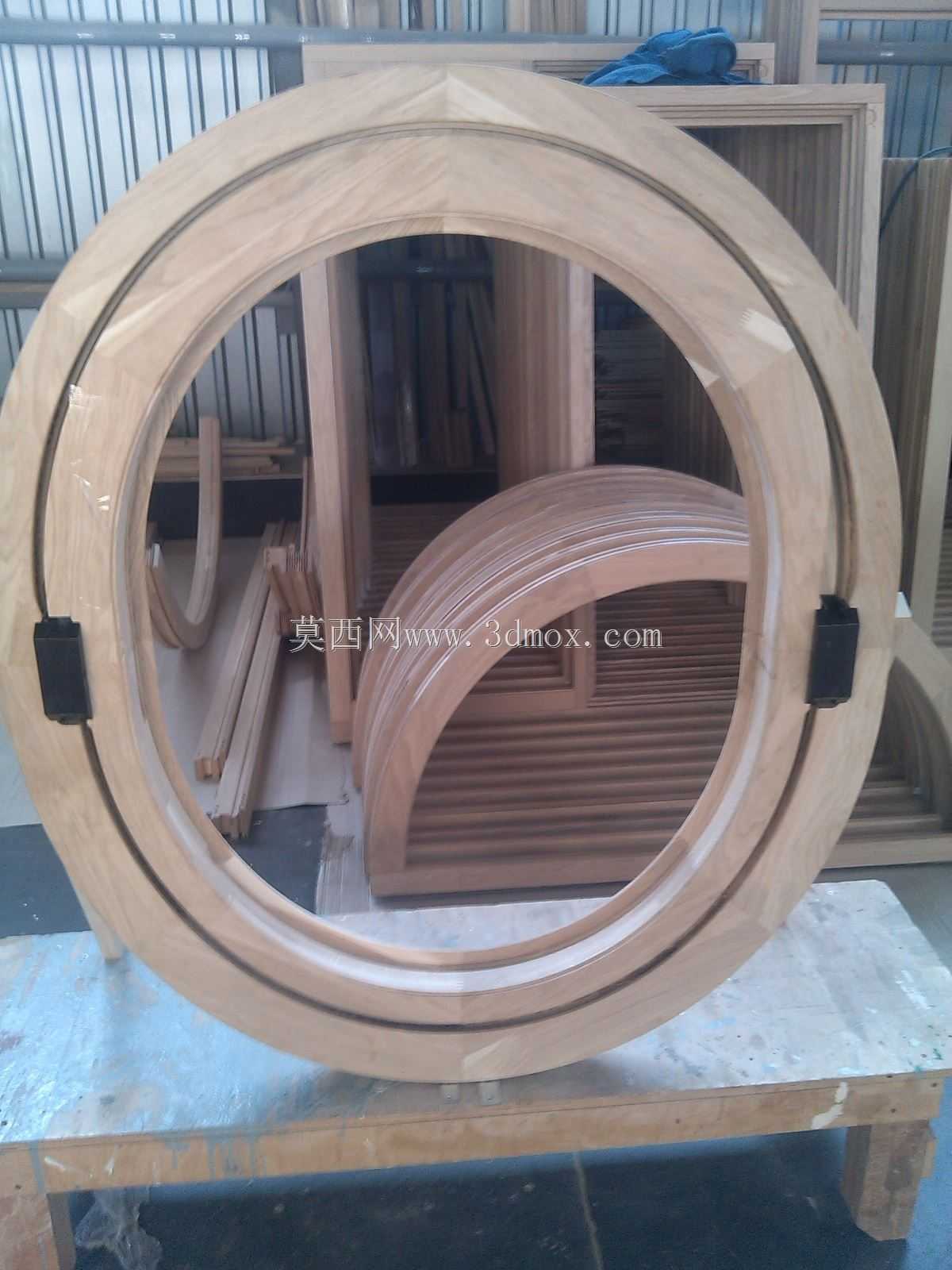

　　该椭圆形窗口结构采用多层环形嵌套的设计逻辑，核心是通过不同曲率的环形构件组合，形成兼具结构强度与视觉通透感的窗体单元。从实际应用场景来看，这类异形椭圆窗口常被用于特殊造型的建筑立面、定制化设备观察窗、轨道交通工具的侧窗区域，相比常规矩形窗体，椭圆形态能更好地分散结构应力，在曲面安装面上的贴合度更高，同时能减少边角处的应力集中问题，适配有流体通过需求或者曲面蒙皮的安装场景。

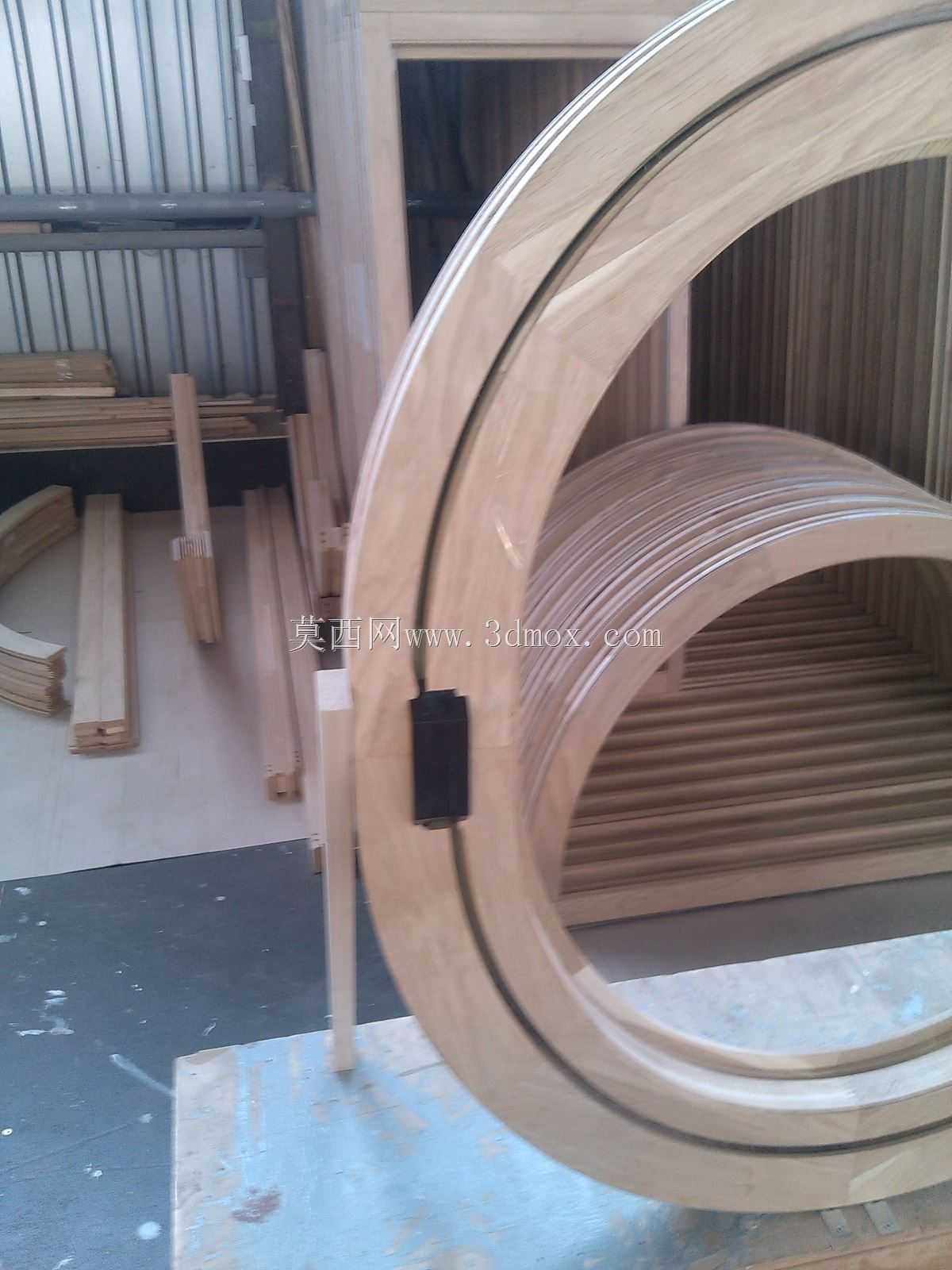

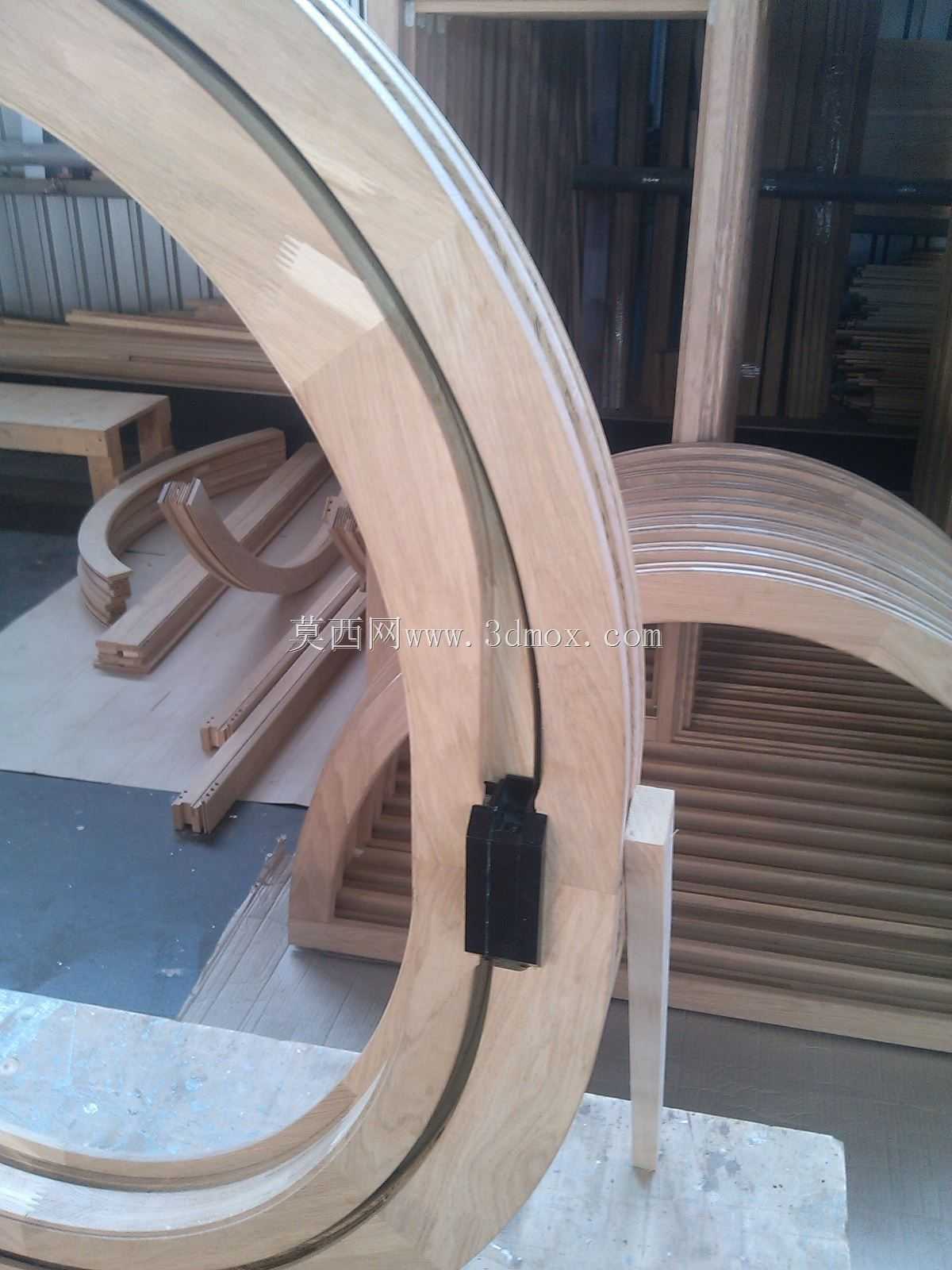

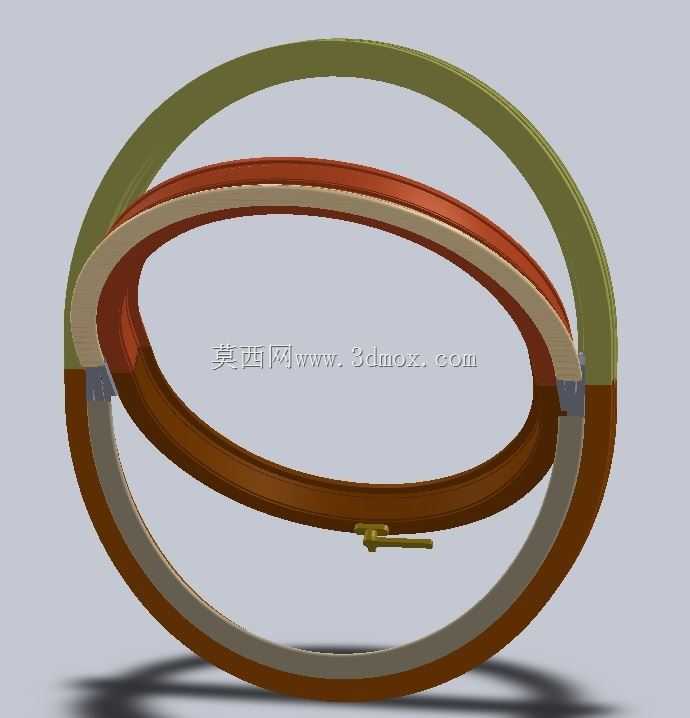

　　设计过程中首先确定了椭圆的长短轴比例，保证窗体在安装边界内的有效通视面积最大化，多层嵌套的环形构件分别承担不同功能：最外层的环形框架作为安装基座，预留了与主体结构连接的安装位，安装位的位置经过受力校核，均匀分布在椭圆长轴两端的受力最优区域，避免安装后出现框架变形；中间层的环形构件作为密封承载层，预留了密封胶条的安装槽，槽体深度与宽度匹配常规窗体密封件的尺寸，保证窗体闭合后的水密、气密性能；最内层的环形构件作为装饰与压紧层，通过卡扣结构与中间层连接，可在不拆卸整体框架的情况下完成内层玻璃或者透明面板的更换，降低后期维护的拆装难度。

　　从结构特性来看，各层环形构件之间采用错位搭接的方式，相邻层的拼接缝不在同一径向位置，避免出现贯通的缝隙影响密封性能，构件的截面采用渐变厚度设计，在受力较大的长轴端点位置适当增加壁厚，在曲率较小的短轴区域适当减薄，在保证整体结构强度的前提下控制构件整体重量。安装边界的设计充分考虑了现场安装的公差余量，外层框架的外轮廓与安装基面之间预留了均匀的调整间隙，可适配安装基面±2mm的平面度误差，安装时通过调整垫片完成间隙填充后再打胶固定，降低了现场安装的精度要求。

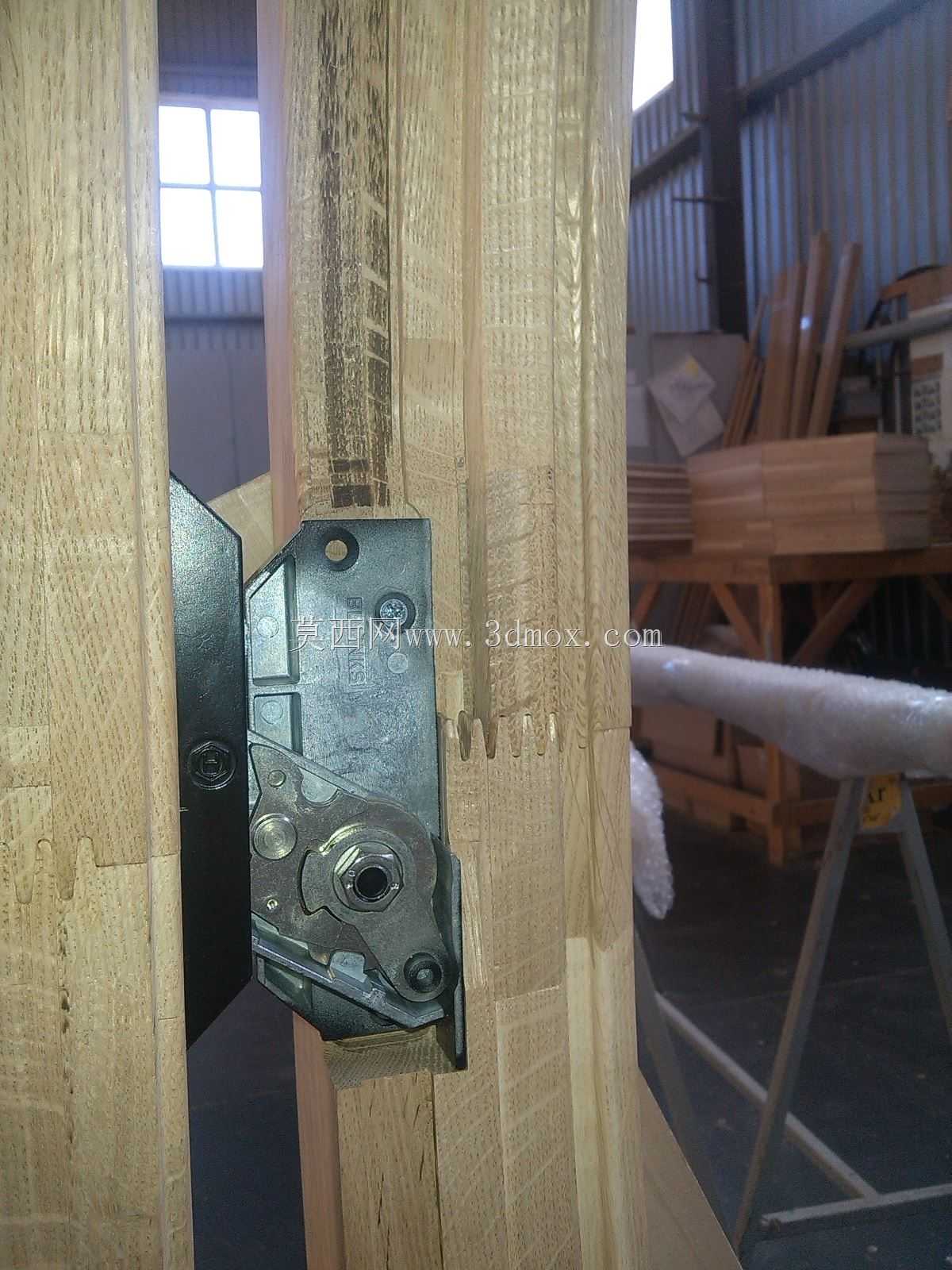

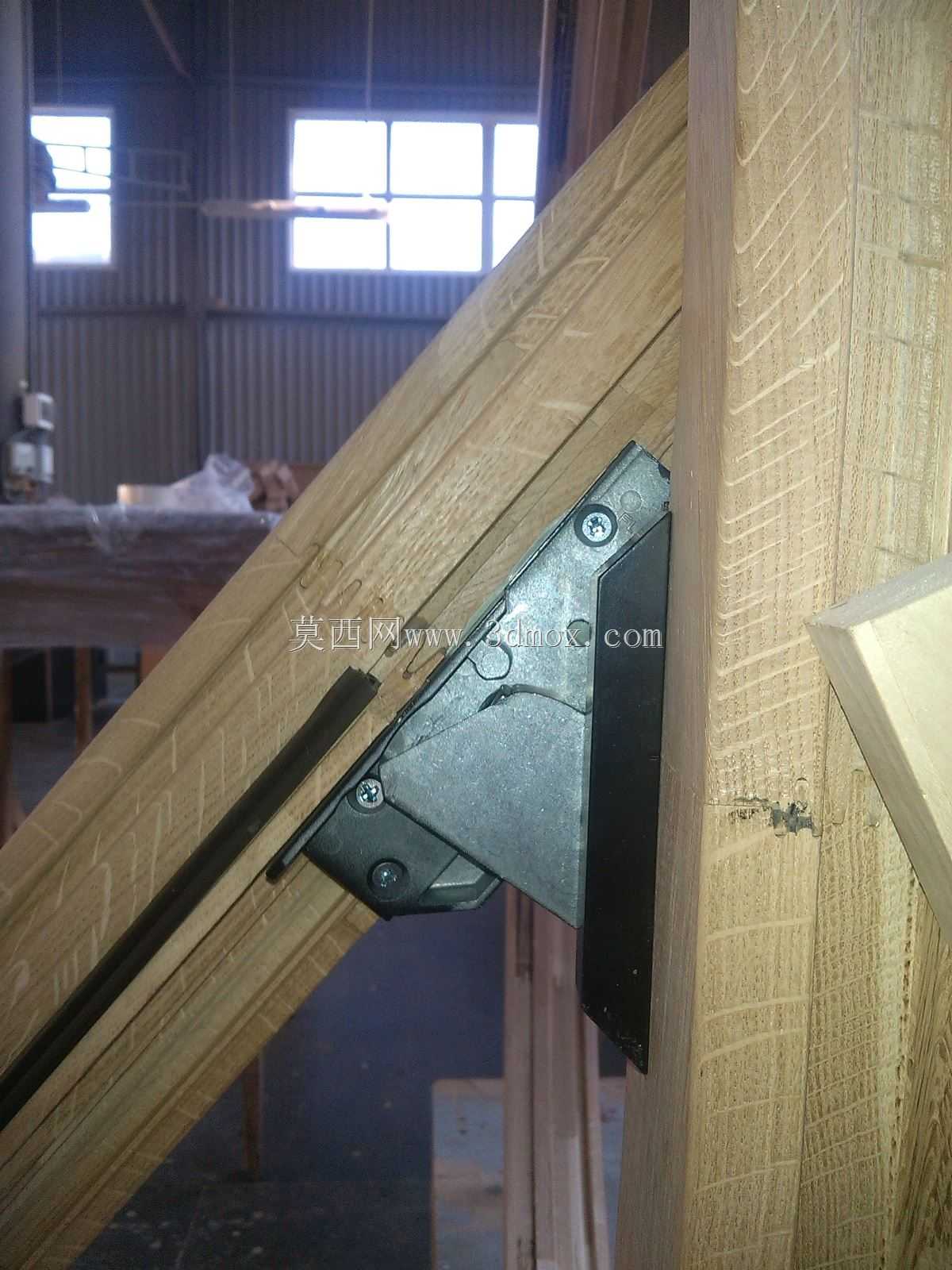

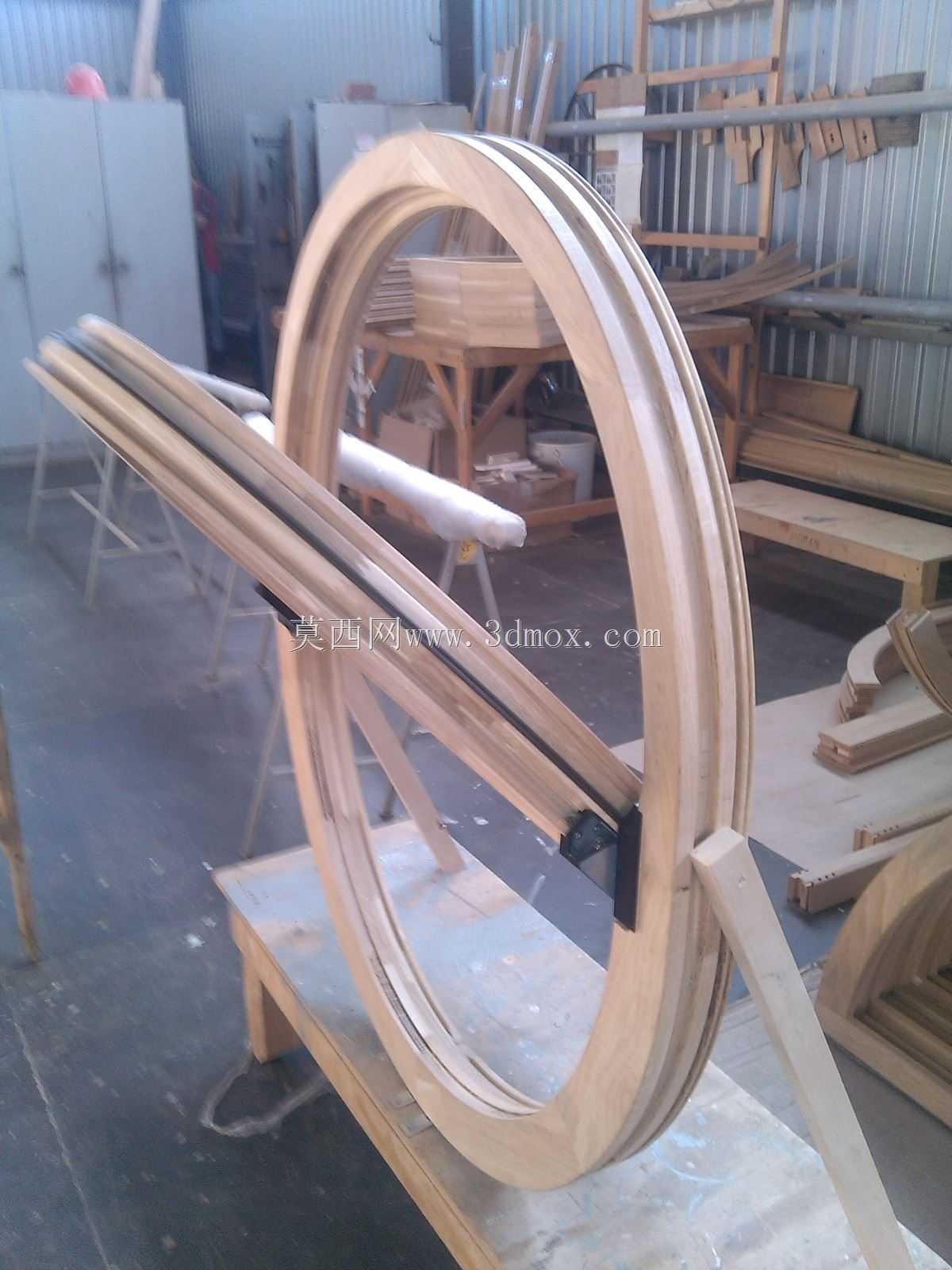

　　功能层面，该椭圆窗口除了基础的通视、隔离功能外，多层嵌套的结构还预留了附加功能层的安装空间，可根据使用需求在中间层与内层之间加装遮阳层、防砸透明层或者电磁屏蔽层，不需要改动整体框架结构即可完成功能升级。构件的连接位置全部采用隐藏式设计，外露面无突出的连接紧固件，保证窗体外观的整体性，同时减少了紧固件外露带来的锈蚀、积灰问题。在转动结构的设计上，窗体底部设置了隐藏式的铰接转轴，转轴位置与椭圆的曲率中心匹配，保证窗体开启时的转动轨迹不会与周边结构发生干涉，转轴处设置了阻尼结构，可让窗体停留在任意开启角度，满足不同的通风开度需求。

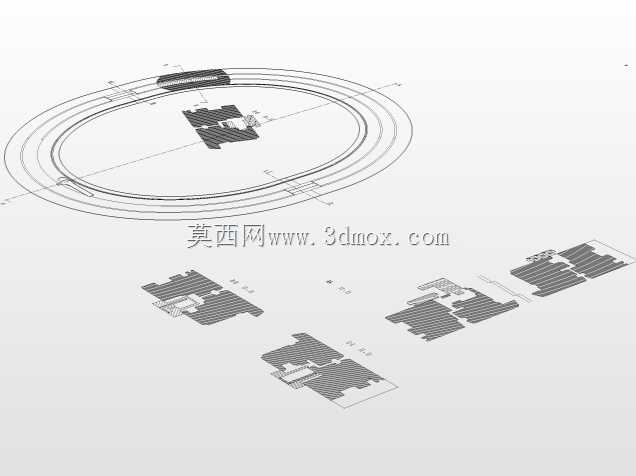

　　建模过程中对各层构件的配合公差做了严格设定，相邻环形构件的配合面采用间隙配合，配合间隙控制在0.1-0.2mm之间，既保证组装时的顺畅度，又不会出现过大的间隙导致窗体晃动。所有构件的转角位置都做了圆角过渡处理，避免应力集中导致的构件开裂，同时也消除了安装过程中的锐边划伤风险。针对椭圆曲面的成型特性，建模时对曲面的连续性做了校验，保证各层环形构件的曲面曲率平滑过渡，没有出现曲面褶皱或者曲率突变的问题，为后续的加工成型提供准确的模型依据。
