树莓派适配SIM7600G-H 4G通讯扩展板

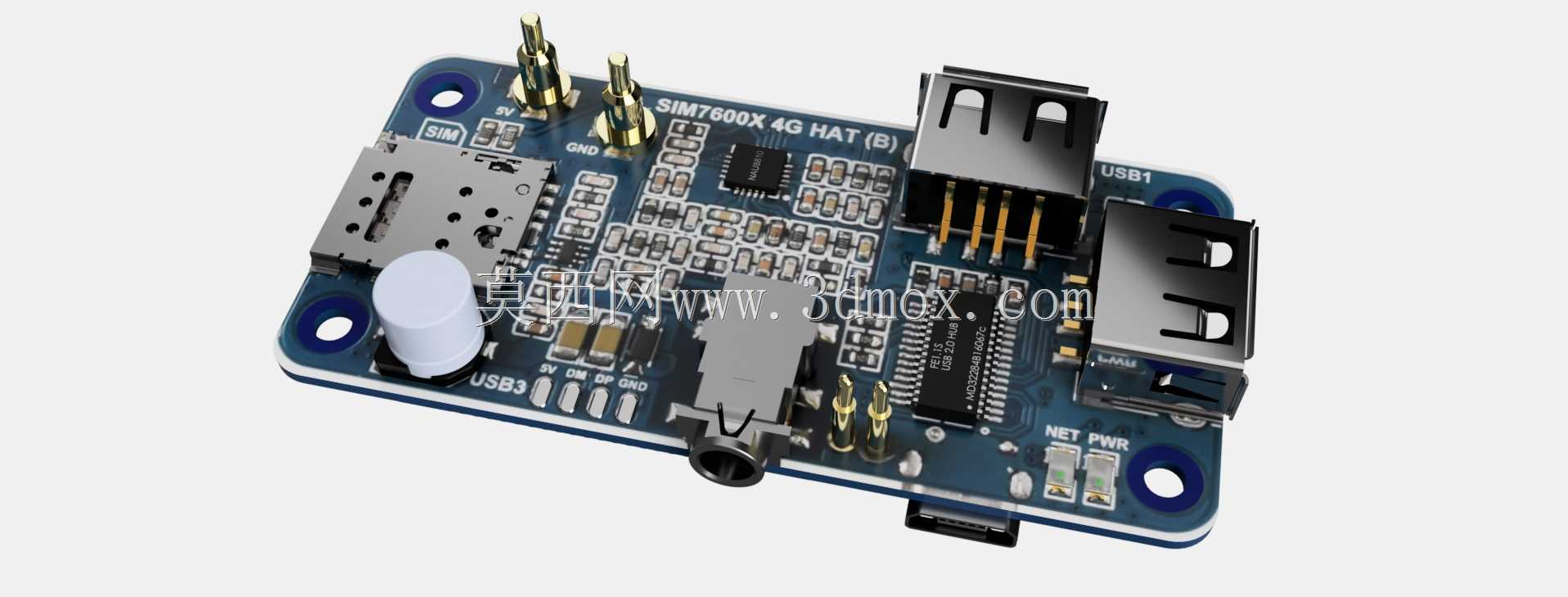

　　在嵌入式开发与物联网终端搭建场景中，这类适配单板计算机的通讯扩展板是打通设备联网能力的核心外设，日常做边缘数据采集终端、远程环境监测节点、移动车载数传设备时，经常会用到这类集成多模通讯与定位功能的扩展硬件。从结构设计层面看，这块扩展板完全遵循树莓派系列单板的HAT扩展规范，板体四角预留的安装孔位与树莓派主板固定孔完全对齐，叠装后整体厚度控制在合理范围，不会和常见的树莓派散热外壳、壁挂安装支架产生结构干涉，板边所有接口的排布都避开了树莓派自身的板载接口区域，叠装后不会遮挡HDMI、USB、以太网等原生接口，不需要额外做结构避让改造就能直接装配。板载的SIM卡座采用自弹式Micro SIM卡结构，卡座周边做了局部沉台处理，

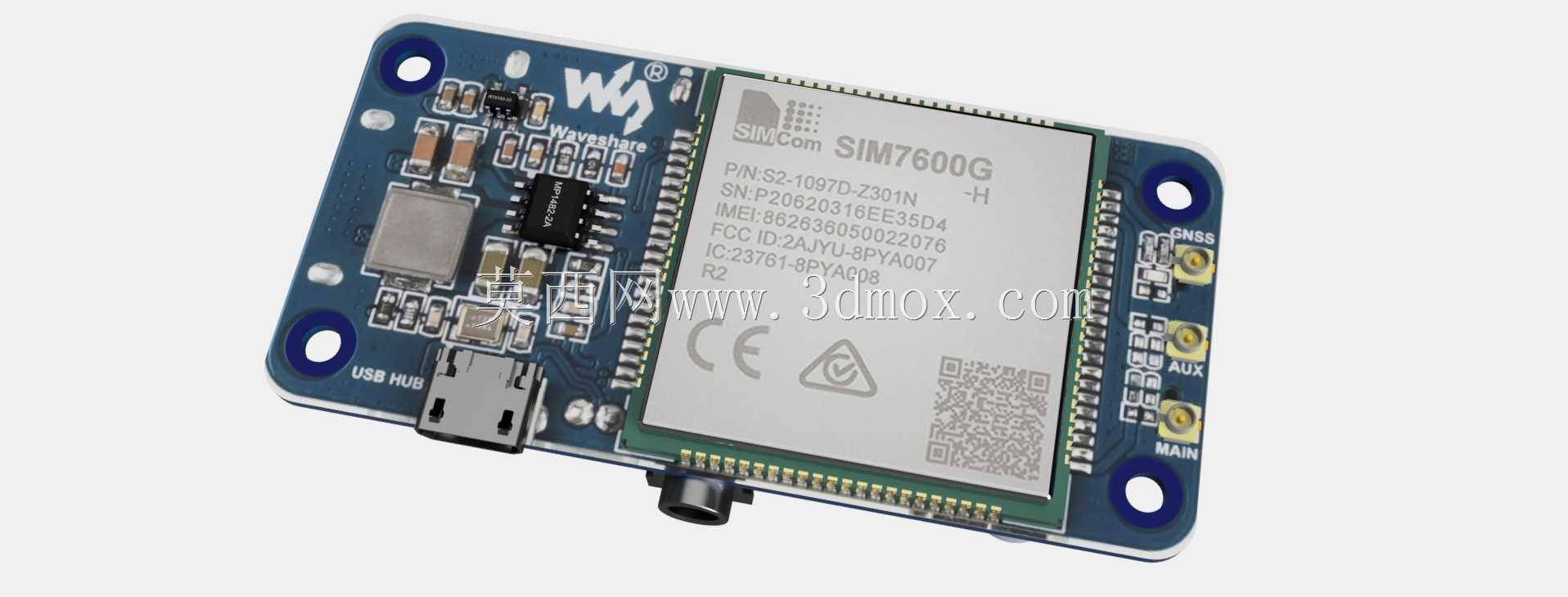

　　插卡后卡面与板体表面基本齐平，不会因为卡体凸起影响叠装间隙，卡座旁预留的ESD防护器件布局紧凑，没有超出板体轮廓边界。通讯主芯片区域的铺铜做了加厚处理，兼顾射频信号屏蔽与散热需求，板上引出的USB接口采用双层堆叠设计，既可以实现扩展板与树莓派主板的USB通讯，也能额外扩展出一路USB Host接口外接其他外设，音频接口采用3.5mm标准耳机座，布局在板体侧边，方便外接音频设备实现语音通话功能。板端的排针采用与树莓派40Pin排针对应的直插结构，针脚长度经过匹配，叠装后排针不会穿出主板背面过多，不会影响主板在平面上的平稳放置，板上预留的天线馈点位置做了净空处理，避免板上走线干扰射频信号接收。功能层面，

　　这块扩展板支持LTE Cat-4制式的4G/3G/2G多频段网络通讯，能够适配全球多数地区的运营商网络频段，不需要针对不同区域做硬件改版，同时集成的GNSS定位模块可以同时接收多卫星系统信号，实现移动场景下的实时定位，适合做车载定位终端、户外移动监测设备的通讯核心。设计时充分考虑了嵌入式开发的实际使用需求，板载的网络状态、电源状态指示灯布局在板体侧边，叠装后依然可以直观观察设备运行状态，不需要额外外接指示电路，电源部分做了宽压适配处理，可以直接从树莓派排针取电，不需要额外外接电源供电，简化了整体设备的接线复杂度。在做结构集成时，这类扩展板的外形尺寸完全匹配树莓派的标准安装尺寸，在设计定制外壳时只需要在对应位置预留SIM卡插拔开口、

　　天线接口开口、USB接口与音频接口的让位槽即可，不需要额外调整板体的固定位置，板体上的主要发热器件集中在通讯主芯片区域，设计外壳时可以在对应位置预留散热格栅或者导热贴接触位，保证长时间高负荷联网传输时的散热稳定性。实际项目应用中，这类扩展板常被集成到户外环境监测终端里，搭配各类传感器实现采集数据的远程无线回传，也会被用到移动机器人的远程控制链路中，兼顾远程视频传输与定位数据回传的需求，相比零散的模块飞线搭建方案，这种一体化的扩展板结构可靠性更高，抗振动性能更好，能够适应车载、户外机柜等相对复杂的安装使用场景，板上所有贴片器件都采用回流焊工艺布局，器件高度都控制在排针高度以下，叠装后不会出现器件顶触主板的问题，安装容错率较高，即使是初次做嵌入式硬件集成的开发者，也能快速完成装配调试，不需要额外做结构改制。
