多面切割红色菱形宝石饰件结构设计

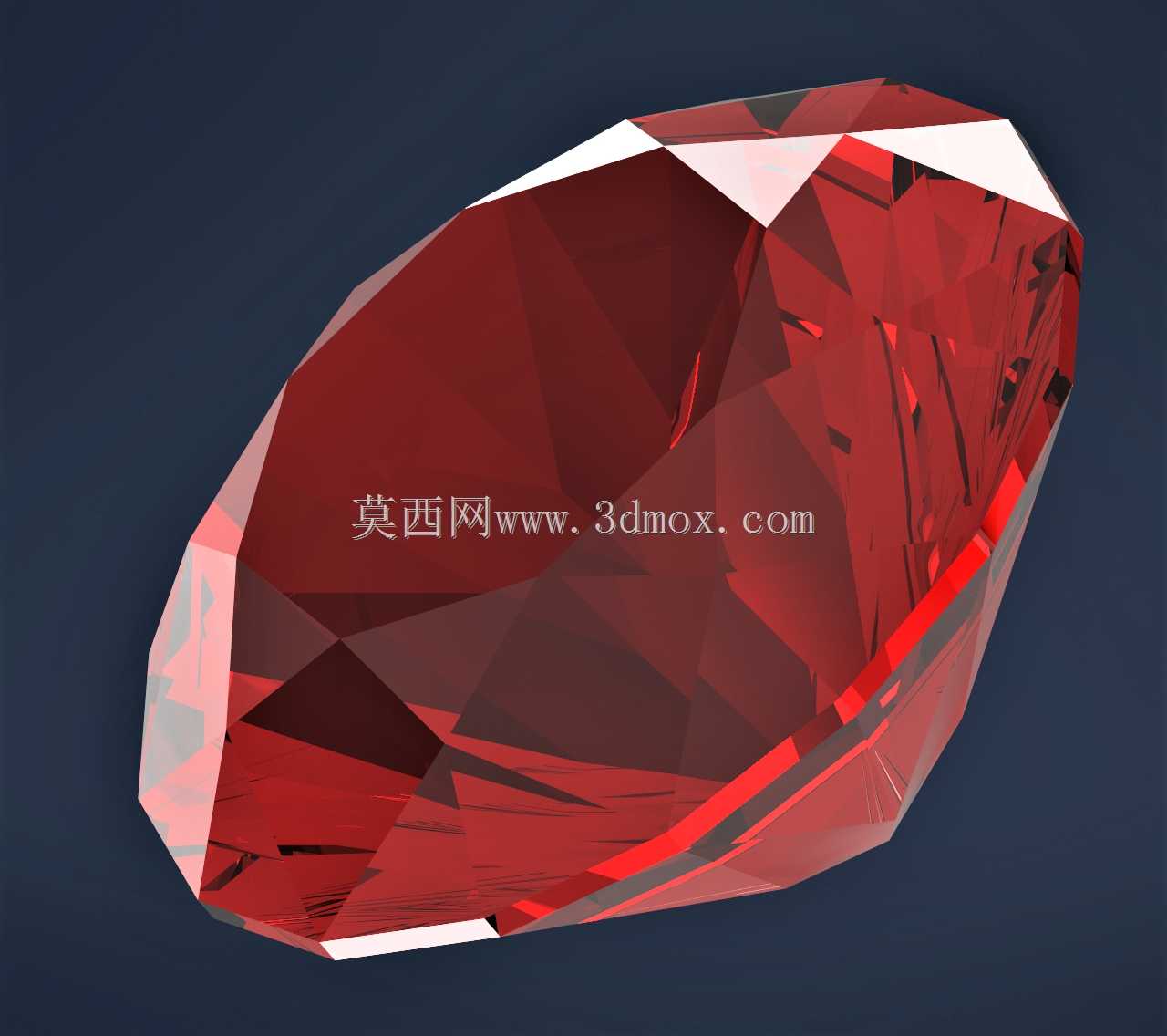

　　本次完成的菱形饰件三维结构，核心围绕刻面宝石的光学折射特性展开结构设计，整体采用对称式多面体切割构型，所有刻面的角度、交线位置均经过反复校准，确保光线入射后能在内部形成均匀的反射路径，呈现出通透的红色质感。从实际应用场景来看，这类结构既可以作为消费电子外观装饰件嵌入数码产品的机身装饰区域，也可适配首饰、文创产品的装饰需求，在通讯终端产品的外观个性化定制领域，这类高精度刻面饰件能够在不改变机身主体结构的前提下，提升产品的外观辨识度。

　　设计过程中首先确定了整体的菱形外轮廓边界，长轴与短轴的比例控制在接近1.4:1的区间，这个比例既符合大众对菱形饰件的视觉审美习惯，也能适配多数消费电子装饰位的安装尺寸要求，安装边界预留了0.15mm的装配公差带，可适配粘接、卡扣两种常见的装配方式，无需额外修改适配结构即可直接嵌入对应安装槽位。所有刻面的相交棱线均做了微小的圆角过渡处理，避免锐边在装配、使用过程中出现崩边、划伤的问题，同时圆角半径控制在0.02mm以内，不会破坏刻面的整体锐利视觉效果。

　　结构层面没有设置多余的内部空腔，整体为实心构型，一方面保证了结构的整体强度，在日常使用的磕碰、摩擦场景下不易出现碎裂、变形的问题，另一方面实心结构能够让光线在内部的折射路径更完整，避免空腔带来的光线散射、质感发闷的问题。每个刻面的倾斜角度都经过逐一计算，冠部主刻面、星刻面、上腰面的角度分别匹配不同的光线入射角度，确保自然光、室内光源下都能呈现出均匀的火彩效果，不会出现局部暗区、反光不均的问题。亭部的刻面角度同样经过校准，避免出现漏光的问题，让红色材质的色彩饱和度能够最大化呈现。

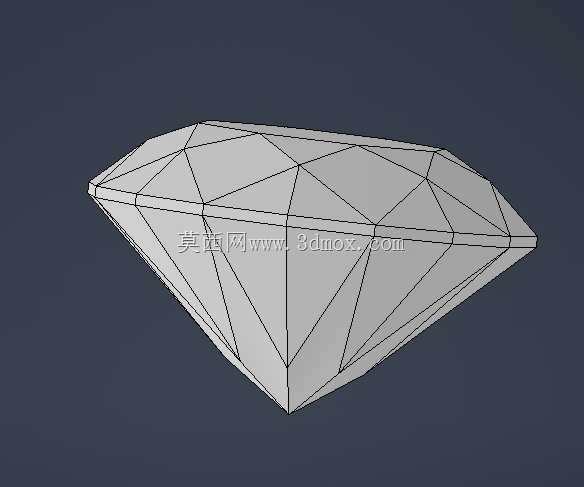

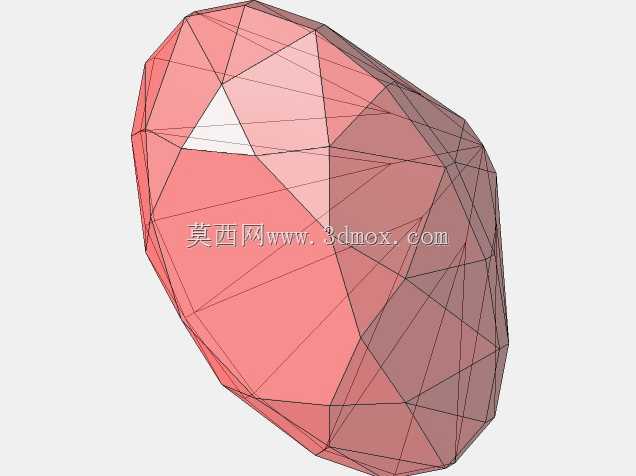

　　从建模逻辑来看，首先绘制中心对称的菱形基准草图，确定整体的外轮廓尺寸与对称中心，随后以对称中心为基准，逐一构建每个刻面的基准平面，通过平面与实体的求交运算得到精准的棱线位置，所有刻面之间的相交关系都做了连续性校验，确保没有碎面、重叠面、缝隙等建模问题，模型的拓扑结构规整，可直接导出用于后续的渲染、3D打印或者模具开模工作。针对实际生产的需求，模型的脱模角度也做了对应优化，如果采用注塑、压模工艺生产，所有外表面的脱模斜度控制在合理区间，不会出现倒扣结构，无需额外做滑块结构即可完成脱模，能够有效降低生产环节的模具成本。

　　在实际选型适配过程中，这类饰件的安装位通常设置在产品外壳的平面区域，安装槽的深度与饰件的亭部高度完全匹配，装配后饰件的冠部最高点与外壳表面的高度差控制在0.1mm以内，既不会因为突出过多容易被剐蹭脱落，也不会因为凹陷过深影响视觉效果。如果用于通讯类产品的装饰，还可以在饰件底部增加定位柱结构，与外壳上的定位孔配合，进一步提升装配的位置精度，避免长期使用后出现移位、脱落的问题。针对不同的材质适配需求，模型的表面可以直接做抛光、镀膜处理的结构预留，不需要额外修改曲面结构即可满足不同工艺的处理要求，无论是采用树脂、玻璃还是人造宝石材质生产，都能直接套用该结构模型，大幅缩短不同材质版本的开发周期。
