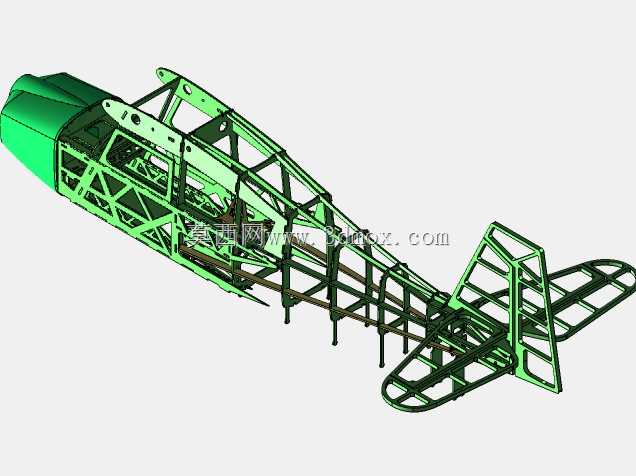

轻型固定翼飞机桁架式机身骨架结构

　　这套桁架式机身骨架结构，主要面向轻型固定翼飞行器的机体结构设计场景，适配小型通航飞机、航模验证机、轻型运动类飞机的机身承力需求，在实际应用中承担整机油动/电动动力单元挂载、机翼对接承力、尾翼操纵系统安装、乘员或任务载荷承载的核心作用，是整架飞行器的受力主干结构。从结构功能特性来看，该骨架采用空间桁架承力设计，区别于硬壳式、半硬壳式机身结构，整体以薄壁管材通过焊接或紧固件拼接形成连续的空间传力路径，前部预留的封闭舱段空间可直接适配发动机罩、整流蒙皮的安装，对应位置的加强框可直接承接发动机架的安装载荷，将动力单元的振动、推力载荷均匀分散到整个桁架体系中，避免局部应力集中导致的结构失效。中部桁架段的横向隔框间距经过匹配设计，

　　既可以满足机翼对接接头的安装精度要求，预留出机翼主梁穿入机身的对接空间，也能为内部燃油箱、航电设备、操纵钢索/拉杆的排布留出充足的走线路径，每一处斜向支撑杆的角度都经过传力路径优化，在飞行过程中承受机翼传递的升力、机动飞行的过载载荷时，能将弯矩、剪力、扭矩通过杆件的拉压受力形式高效传递，相比同尺寸的钣金蒙皮承力结构，整体重量可降低30%左右，非常适合对自重控制要求极高的轻型飞行器设计场景。尾部的桁架段逐步收窄，对应尾翼的安装位置设置了独立的加强接头安装位，可直接固定水平尾翼、垂直尾翼的承力接头，同时预留了操纵舵面摇臂、拉杆的活动空间，避免操纵系统运动过程中与结构杆件发生干涉。从设计思路层面来看，

　　这套骨架在建模过程中优先保证了各杆件连接节点的同轴度与安装面的平面度，每一处杆件交汇的节点都做了贴合面的适配设计，避免实际生产中出现杆件对接间隙过大导致的焊接变形或紧固件安装应力；前部舱段的外形曲面完全匹配常规轻型飞机的气动整流罩轮廓，在保证内部安装空间的前提下，尽可能缩小前部机身的迎风截面积，降低飞行过程中的气动阻力。在安装边界与尺寸适配方面，骨架前部的发动机安装框预留了标准的发动机架安装孔位，可适配多数轻型航空活塞发动机、电动航空动力系统的安装尺寸，中部机翼对接位置的两个加强框间距符合轻型飞机通用的机翼根部分离面设计规范，不需要额外做结构修改即可完成与常规上单翼、下单翼机翼结构的对接；

　　尾部的尾翼安装接头位置的尺寸公差控制在装配允许范围内，可直接匹配同级别轻型飞机的尾翼组件安装，整个骨架的外轮廓尺寸完全在轻型运动类飞机的适航尺寸要求边界内，各杆件的规格选型也匹配轻型飞行器的结构强度要求，在1.5倍最大机动过载的工况下，所有杆件的应力水平都处于材料许用应力范围内，不会出现结构屈服或失稳问题。实际生产中，这套桁架结构可采用航空铝合金管材焊接制作，也可采用碳纤维管材通过粘接加紧固件连接的方式生产，建模过程中已经预留了所有杆件的切割角度、连接节点的定位基准，生产时可直接提取各杆件的长度、切口角度参数进行下料，不需要额外做二次尺寸换算，能有效缩短样机试制阶段的结构加工周期，也方便设计人员在验证阶段根据试飞测试数据对局部杆件的规格、排布位置做快速迭代调整，比如在振动测试中发现局部共振问题时，可直接调整对应位置斜撑杆的角度或截面规格，不需要对整体结构做大范围改动。
