苏联规格630*400铸铁检测工作台面板

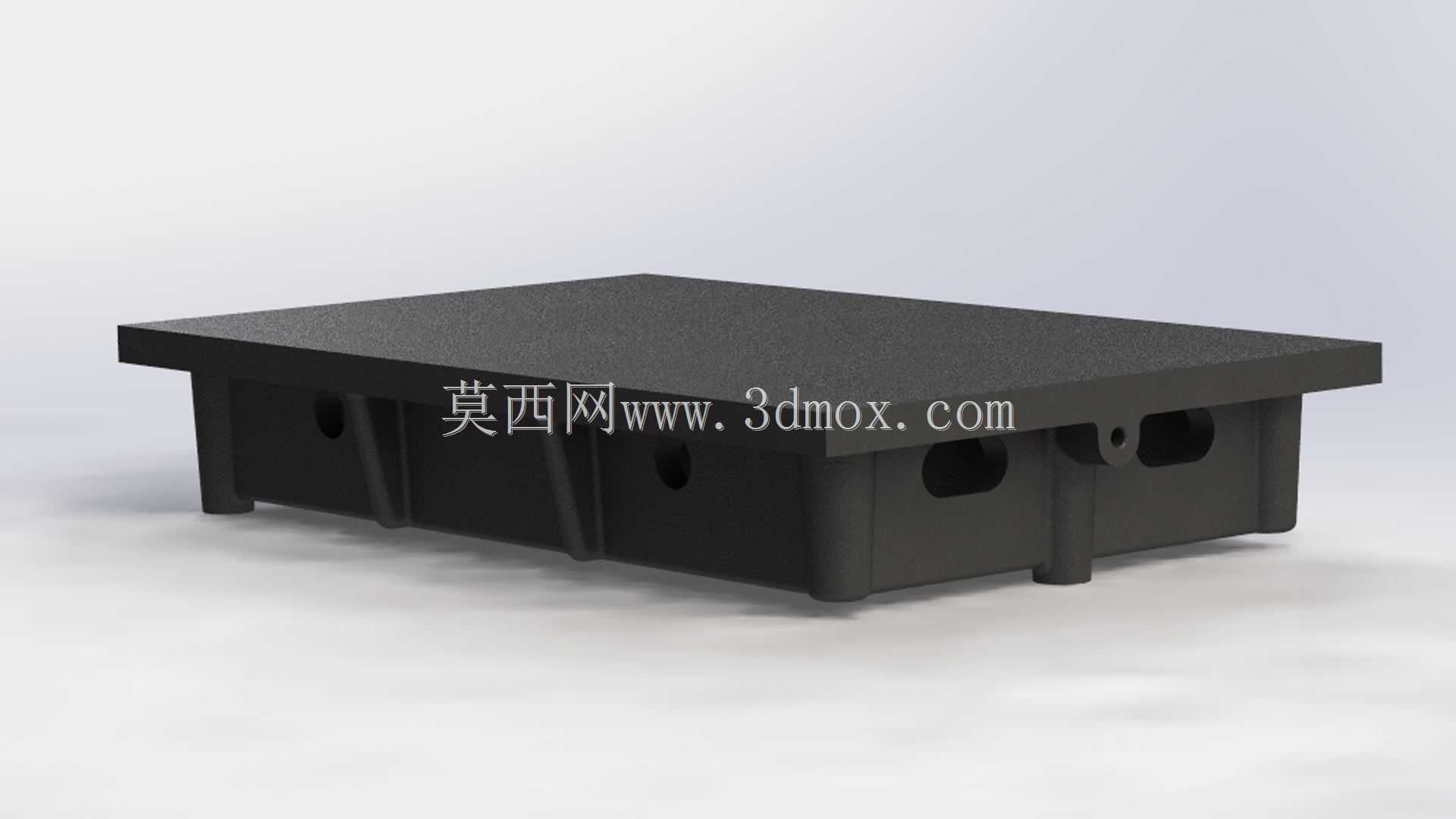

　　在精密检测、工装夹具搭建以及小型设备装配的场景里，这类铸铁面板是绕不开的基础基准构件，不同于普通钢板焊接的工作台面，铸铁材质本身的减震性、耐磨性以及长期使用下的尺寸稳定性，是普通钢材无法替代的，尤其是需要频繁放置工件、打表测量、反复装夹的工位，铸铁面板的优势会随着使用时长逐步凸显。这款630400规格的铸铁面板，整体采用箱型筋条结构设计，底部的加强筋并非均匀等距排布，而是根据台面受力的分布特征做了差异化的壁厚设计，在台面中心区域以及四个边角的受力集中位置，筋条的厚度做了加厚处理，同时在筋板上预留了多个吊装与安装的工艺孔，既方便生产过程中的起吊转运，也能在后期安装到支架上时，通过螺栓实现多点位的刚性固定，避免台面长期受力后出现翘曲变形。从实际使用的角度看，这类面板的上表面是核心工作区域，设计时要求平面度达到较高的精度等级，表面经过刮研处理后，不仅能作为测量的基准面，也可以直接作为小型工装的安装基板，在上面固定气动夹具、定位块、检测治具的时候，不需要额外再做基准找平，能大幅缩短工装调试的周期。很多做精密零部件检测的工位，会把这类面板直接作为三坐标测量的辅助工作台，或是作为百分表、高度尺的放置基准，因为铸铁的阻尼特性，在车间有轻微设备振动的环境下，台面上的测量读数不会像钢制台面那样出现明显的指针抖动，能有效降低环境振动对测量精度的干扰。在设计这类铸铁面板的三维结构时，首先要确定的是台面的有效工作边界，

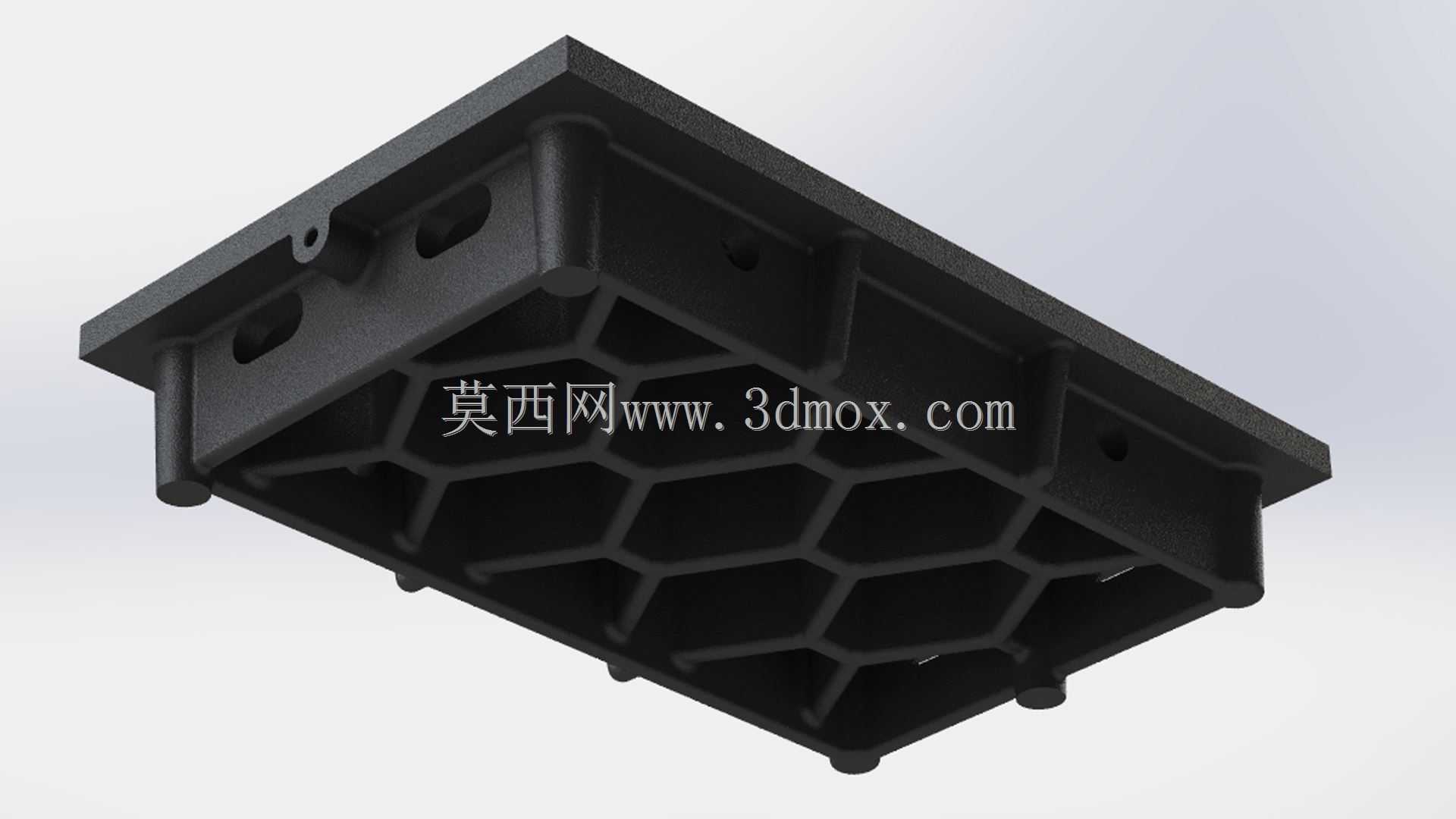

　　630400的尺寸属于中小型工作台的常用规格，既不会占用过多的车间工位面积，也能满足大部分小型五金零件、电子结构件、小型工装组件的装夹与检测需求，底部的支撑脚位置做了凸台设计，安装时可以配合调节脚杯，实现台面水平度的微调，不需要额外加工安装垫片。筋板的排布上，采用了纵横交错的结构，横向筋板与纵向筋板的交接处做了圆角过渡，避免铸造过程中出现应力集中导致的开裂缺陷，同时在筋板的非受力区域开设了减重孔，在不影响整体结构刚性的前提下，降低铸件的整体重量，也方便后期的搬运与安装。很多人在选型这类工作台面板时，容易忽略安装边界的尺寸，这款面板的底部支撑凸台的间距是经过匹配标准工业铝型材支架设计的，不需要额外做转接件，

　　就能直接固定在40系列或45系列的铝型材框架上，也可以配合铸铁支架做成固定式的重型工作台。从铸造工艺的角度看，这类面板采用的是高强度灰铸铁材质，铸造后会经过多次时效处理，消除内部的残余应力，避免加工完成后随着时间推移出现尺寸变形，上表面的加工余量预留也经过了计算，既能保证刮研后的精度要求，也不会因为加工余量过大导致成本上升。在实际的装配场景中，这类面板还可以作为小型设备的机座安装板，比如把小型钻床、砂轮机、攻丝机固定在台面上，铸铁的减震性能有效降低设备运行时的振动传递，提升设备加工时的稳定性，也能减少振动对周边工位的影响。做三维建模的时候，这类构件的建模重点不在曲面造型，而在结构细节的还原，比如筋板的厚度变化、安装孔的位置精度、

　　支撑凸台的高度差、边角的铸造圆角，这些细节如果在建模时省略，后期做有限元受力分析的时候，得出的刚性数据会和实际铸件有较大偏差，也无法直接用于生产开模的参考。很多新手工程师在设计这类基准面板时，会把筋板做的等厚等距，要么导致整体重量过大成本过高，要么在受力集中的位置刚性不足，使用一段时间后台面出现凹陷，这款苏式设计的铸铁面板，在筋条的布局上充分考虑了实际受力的情况，在经常放置重型工件的中心区域加密了筋板，而在边缘受力较小的区域适当加大筋板间距，实现了刚性与重量的平衡。另外，面板的侧边也做了倒角处理，避免安装和使用过程中尖锐的边角划伤操作人员，所有的安装孔都做了沉头设计，固定螺栓安装后不会突出工作台面，保证整个工作平面的平整性，不会对工件的放置和移动造成干涉。
