未完工电动自行车金属车架结构设计

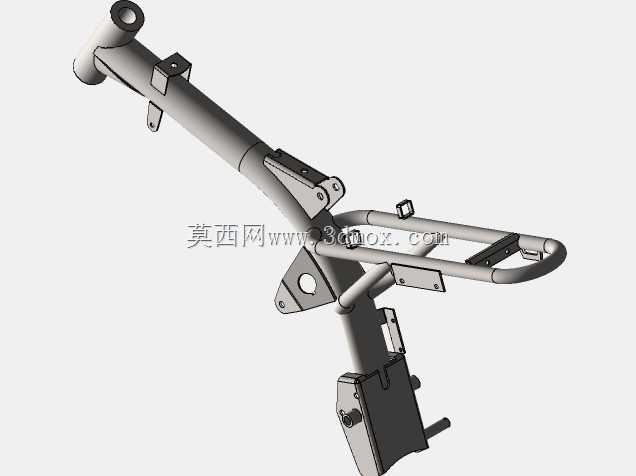

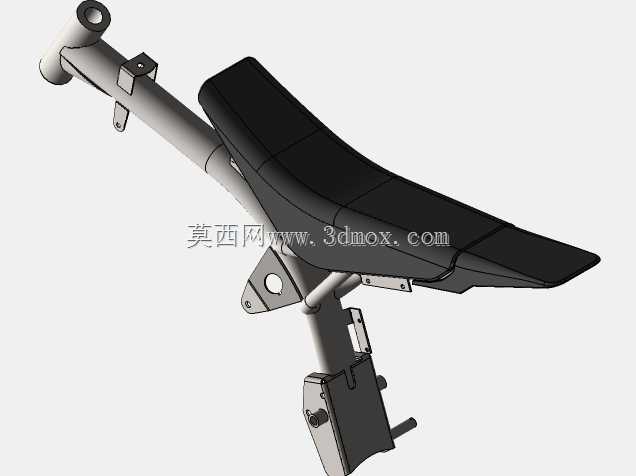

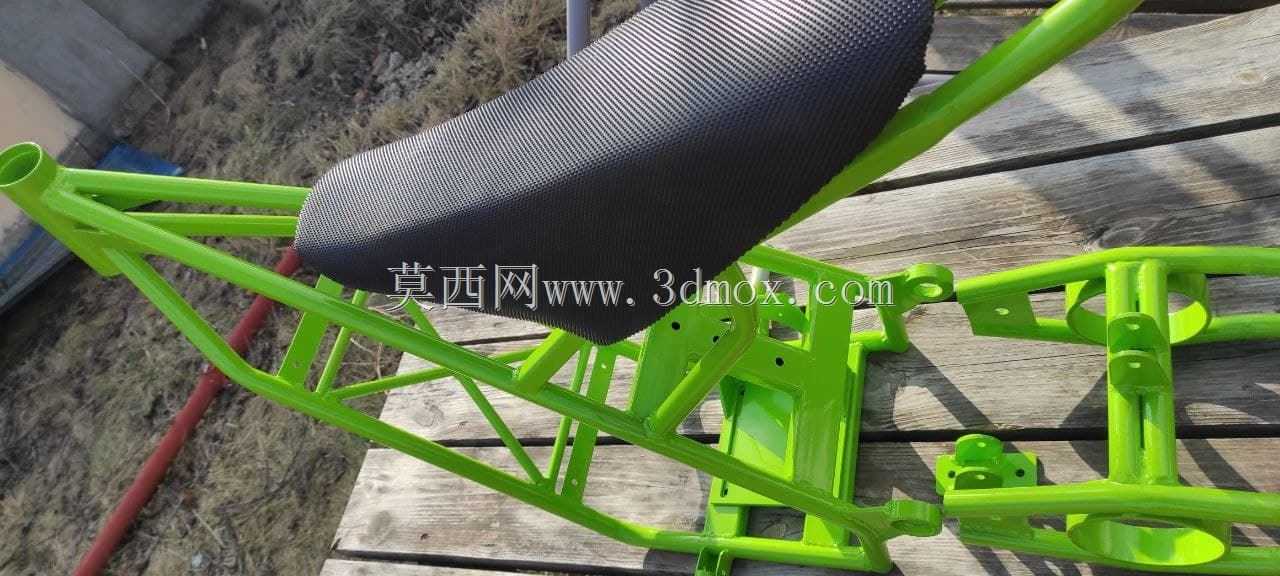

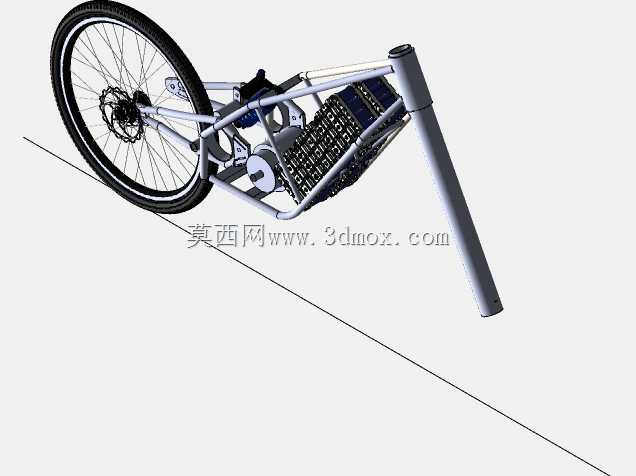

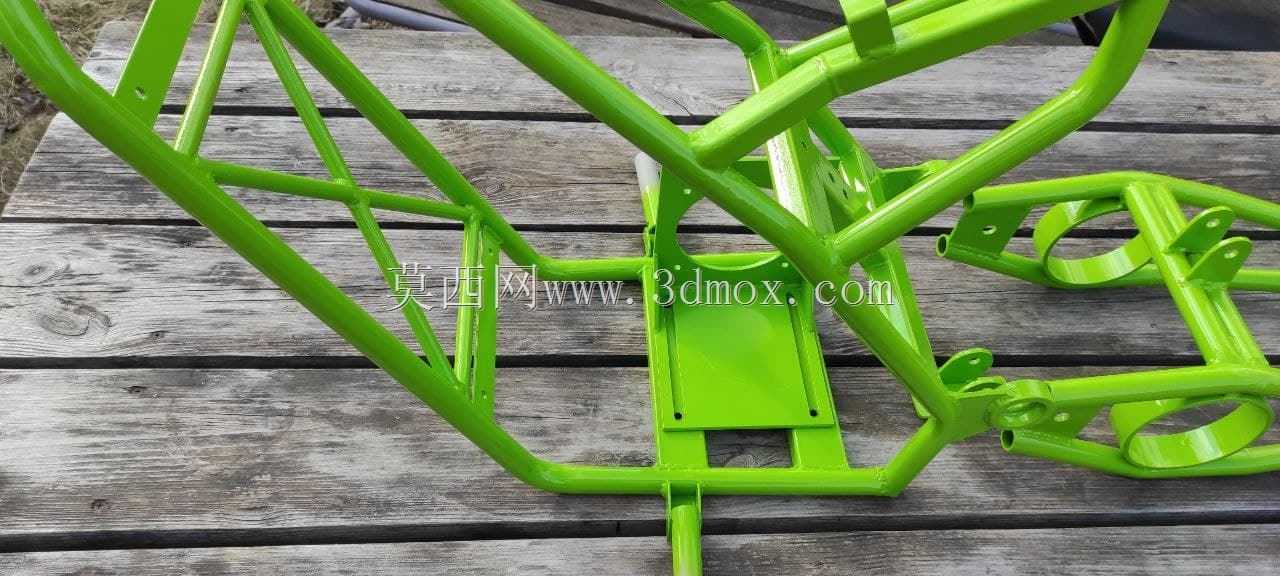

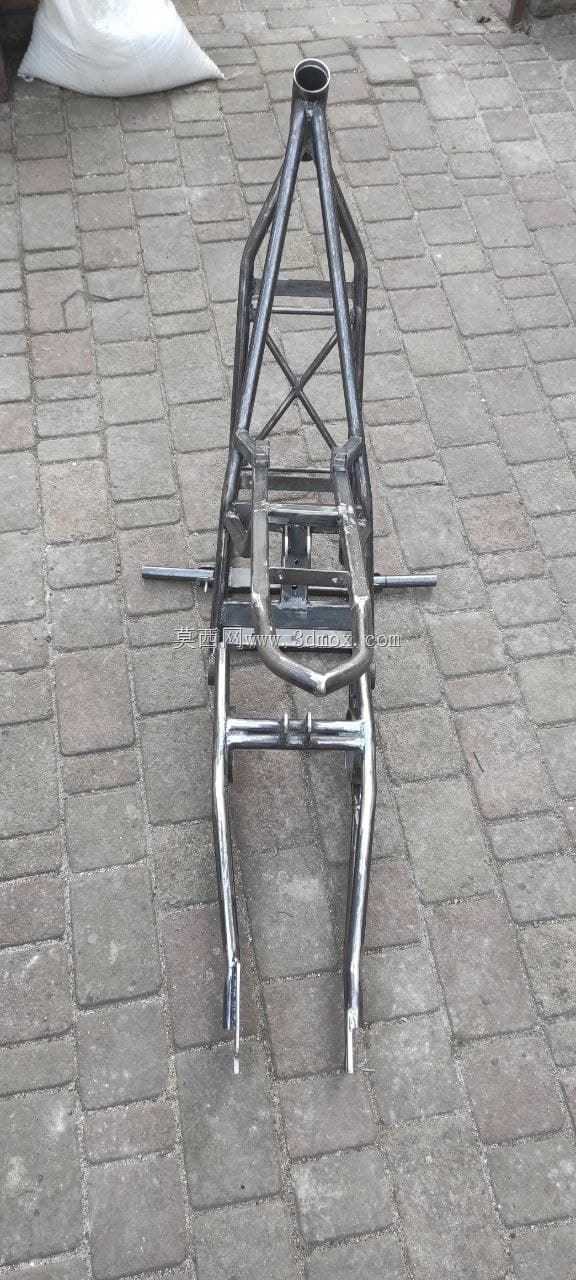

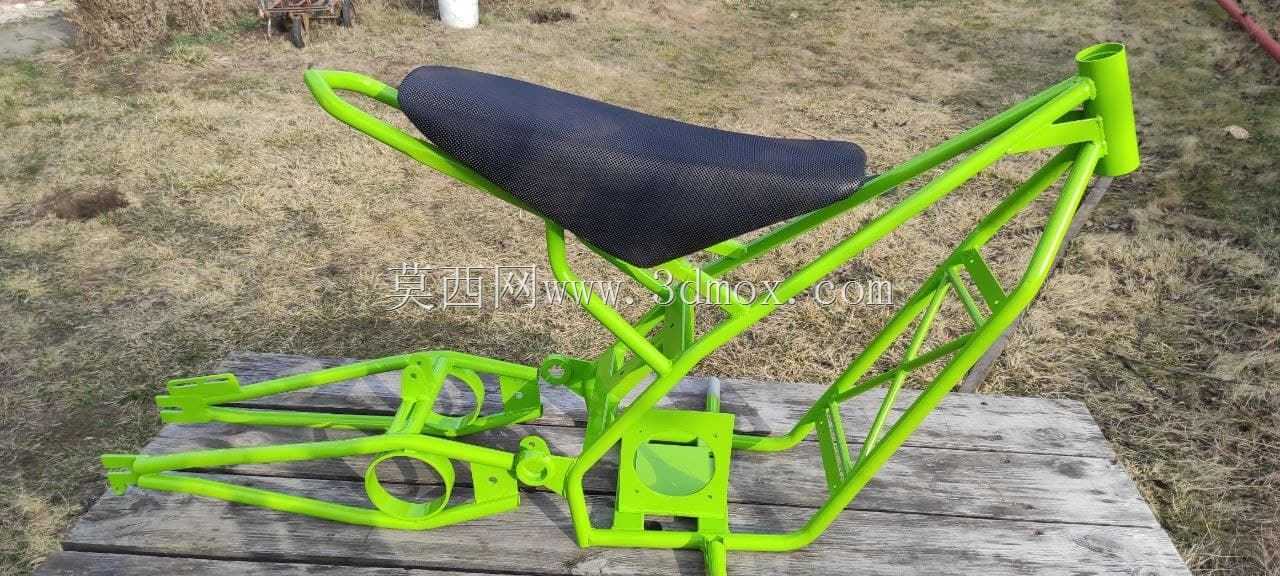

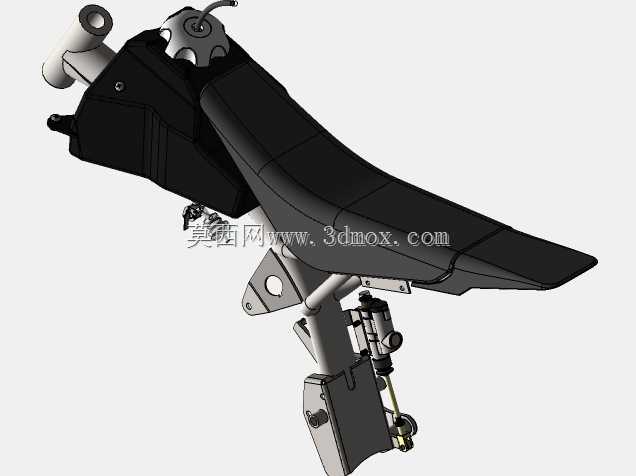

　　这款处于未完工状态的电动自行车车架，是两轮代步载具核心承载结构的实物样件，目前仅完成了金属管件的焊接拼接工序，尚未进入后续的部件装配、表面处理环节，能够直观呈现电动自行车承载基体的原生结构逻辑。从实际应用场景来看，这类车架是民用短途代步电动自行车的核心骨架，日常使用中需要承载骑行人员重量、搭载电池组与电控组件、传递行走系统的动力与制动力，同时要应对城市铺装路面、非铺装小路的颠簸冲击，对结构强度、管件布局合理性有明确的工程要求。

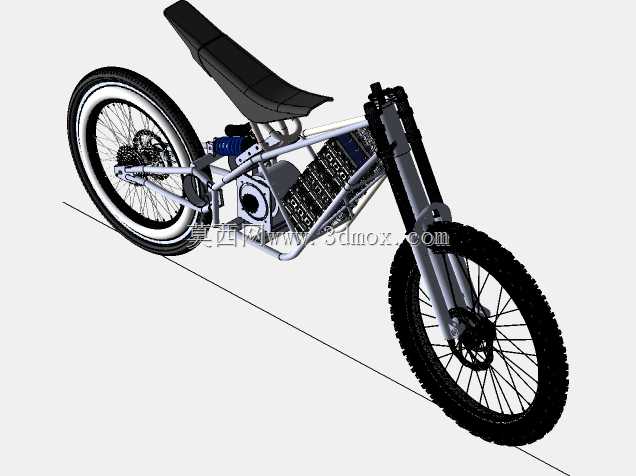

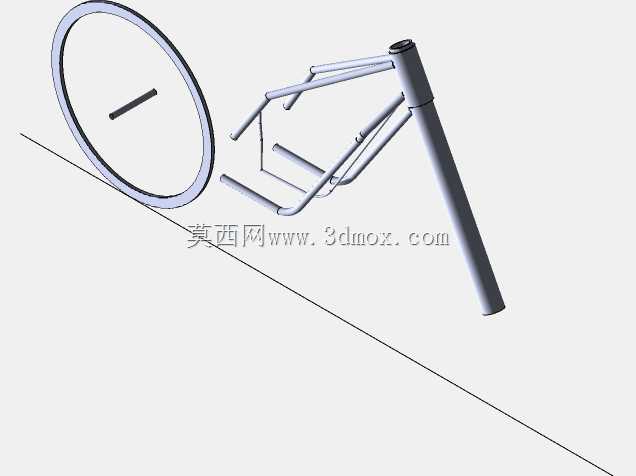

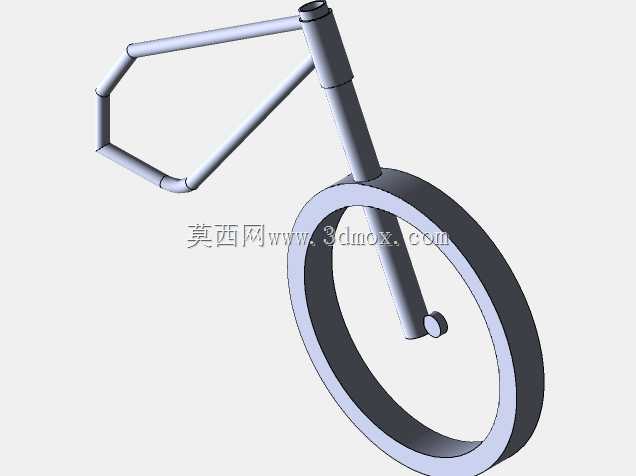

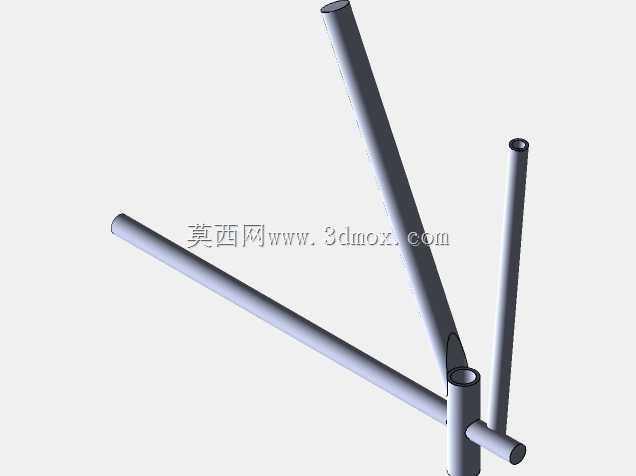

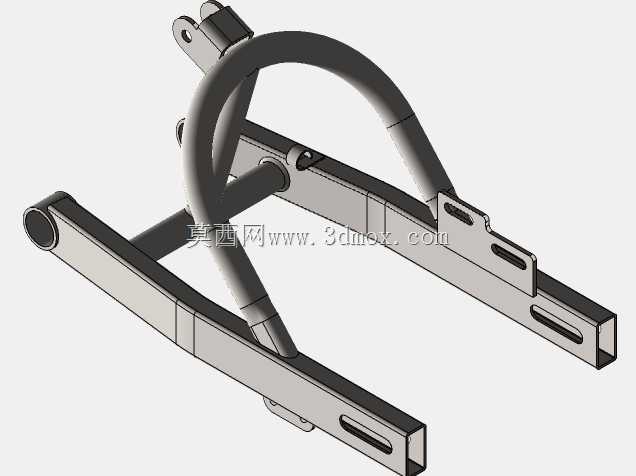

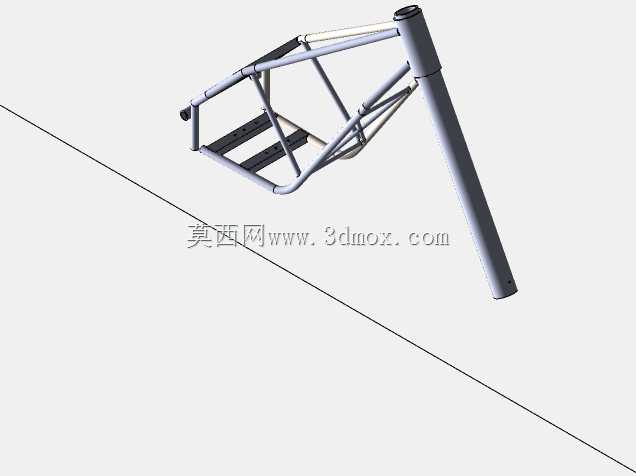

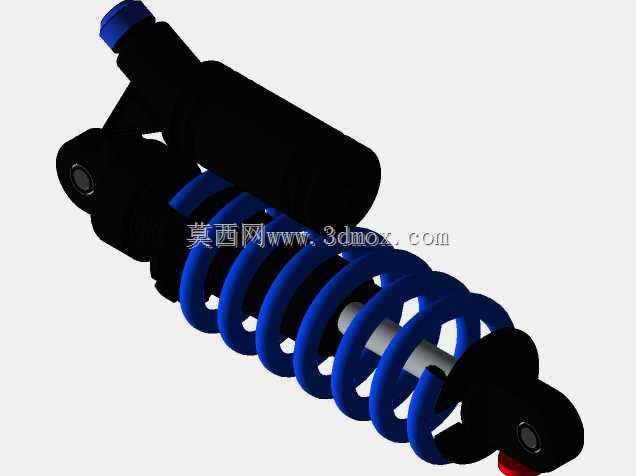

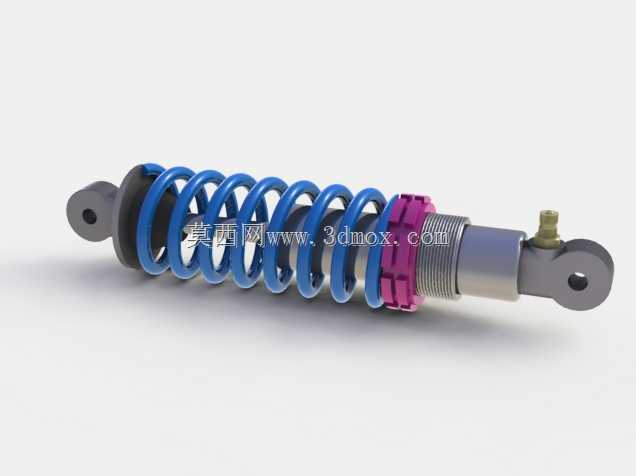

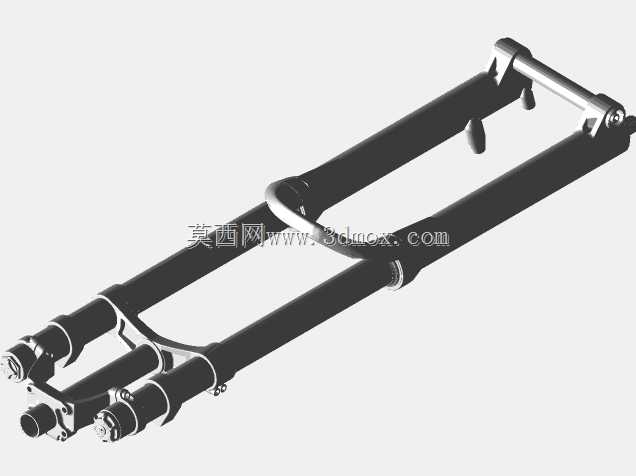

　　从结构功能特性来看，该车架采用圆管焊接的桁架式结构，前端预留的标准头管位置，用于安装前叉转向组件，是整车转向动作的承载基点，头管的内径、垂直度直接决定前叉安装后的转向顺滑度与行驶直线稳定性；中部的框架区域是电池组、控制器的安装舱位，框架的内空尺寸需要匹配常用规格的锂电池包外形，同时预留走线空间，避免线路与金属管件边缘摩擦造成绝缘层破损；后部延伸的双管结构是后轮、后减震、坐垫组件的安装位，两侧平行的竖管需要保证同轴度，否则会出现后轮安装偏斜、行驶跑偏、轮胎偏磨的问题。

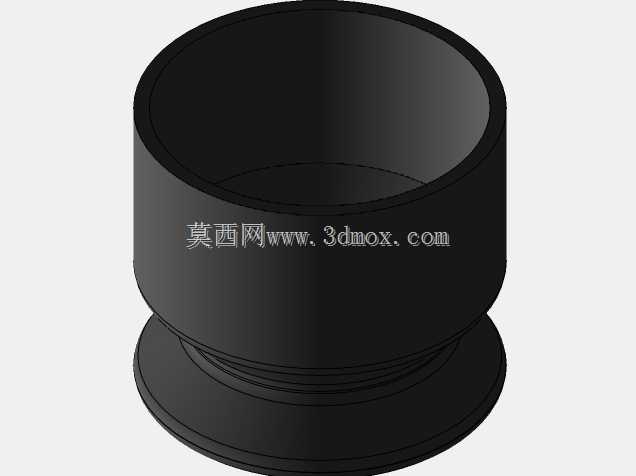

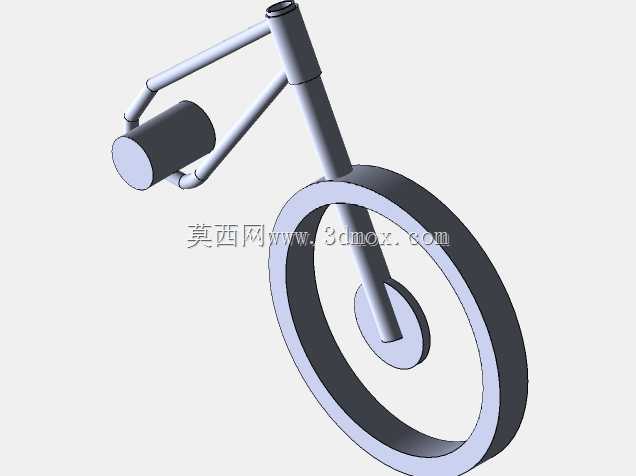

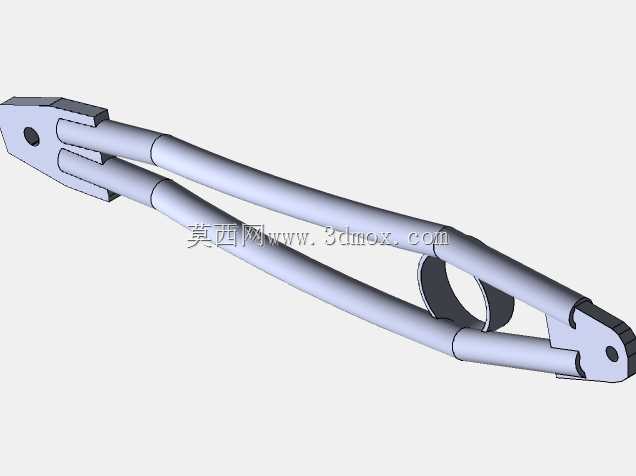

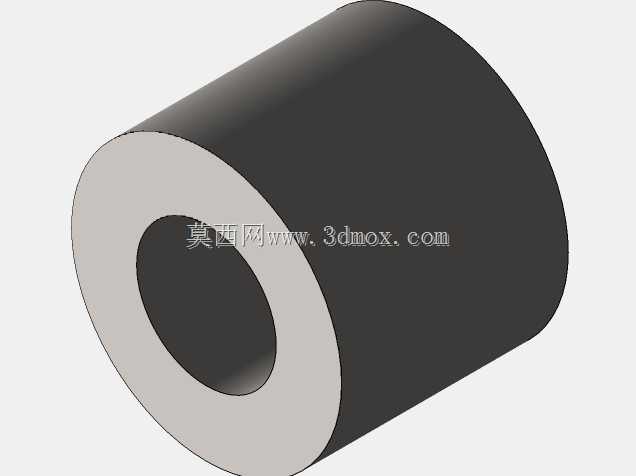

　　设计思路上，这款车架采用了空间三角桁架的布局逻辑，在头管与中部主框架之间设置斜向支撑管，把前部转向载荷分散传递到主承载梁上，避免应力集中在头管焊接位置；中部框架内部增加交叉斜撑，提升电池舱区域的抗扭刚度，避免过弯、过颠簸路段时车架出现过量形变；后部的双支撑管采用变径弯折设计，在保证后轮安装空间的前提下，尽量缩短后悬长度，提升整车操控灵活性。需要注意的是当前样件的头管内径尺寸大于常规量产车型的通用规格，后续装配前需要调整头管衬套尺寸，将适配直径修正到通用前叉的安装标准，否则无法匹配市售的标准前叉组件。

　　从安装边界与尺寸适配角度来看，车架的整体宽度控制在两轮车的通行标准范围内，两侧突出的焊接轴位用于安装脚踏、后平叉组件，轴位的同轴度公差需要控制在机械装配的允许范围内，否则会出现转动卡滞、部件磨损加剧的问题；车架底部的离地间隙参考常规城市代步电动车的设定，能够应对普通路沿、路面坑洼的通过需求，不会出现托底磕碰电池舱的问题；各个焊接节点的焊道处理目前是原生焊接状态，后续需要打磨焊渣、做防锈喷涂处理，避免长期使用中出现焊接位置锈蚀、强度下降的问题。这类未完工的车架结构，对于电动自行车结构设计从业者来说，能够直观看到管件布局、焊接位置的设计逻辑，可作为定制化电动自行车车架设计、结构强度校核的实物参考，帮助设计人员在三维建模阶段合理规划管件走向、预留安装空间，规避装配干涉、结构强度不足的设计问题。
