工业用棒条筛格栅承载框架结构

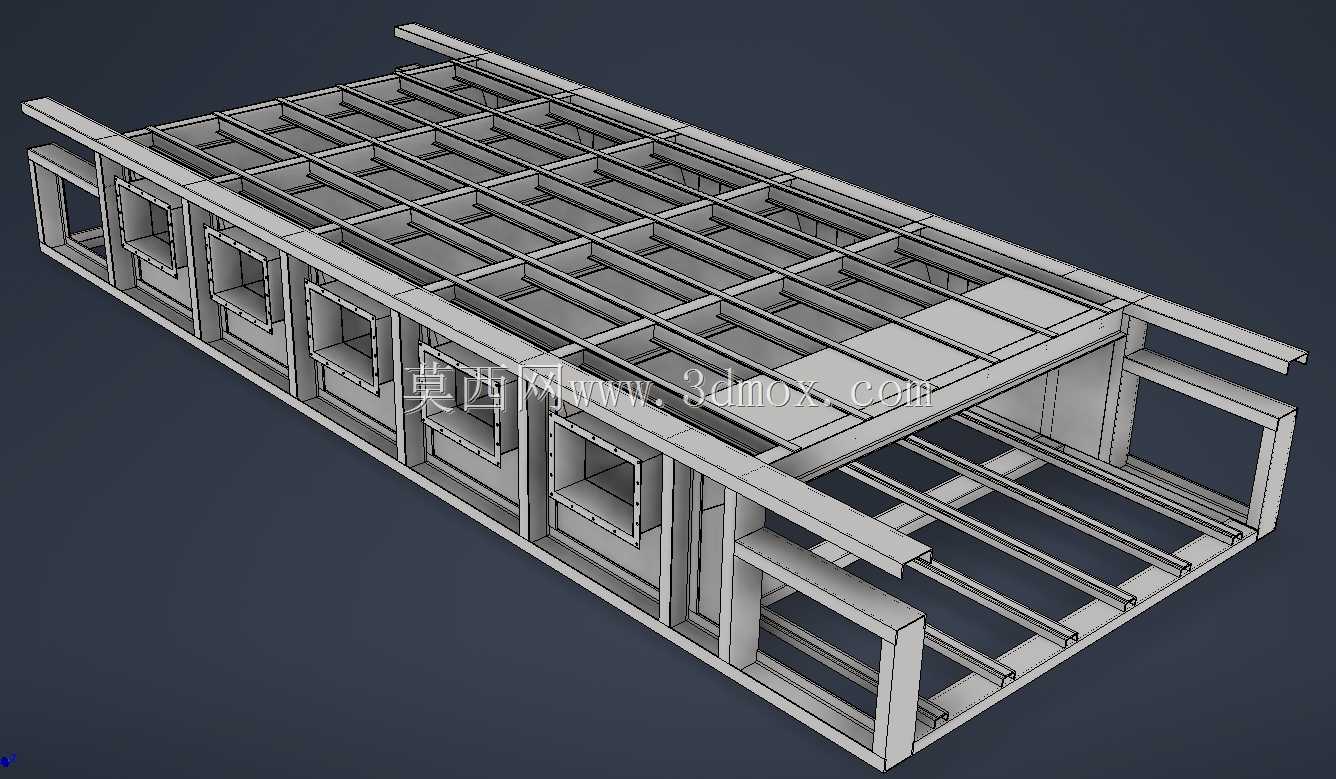

　　该框架结构是棒条式筛分设备的核心承载构件，主要应用于矿山、建材、煤炭等散料处理场景中，作为振动筛或固定溜筛的格栅支撑基体，直接承接上方下落的散状物料，为棒条筛面提供稳定的安装基准与载荷传递路径。在实际生产工况中，这类框架需要承受物料下落的冲击载荷、棒条筛面的工作振动，以及长期接触散料带来的磨损，因此结构设计上优先保证整体刚性与抗形变能力。从结构布局来看，框架采用模块化的型钢拼接设计，主体由纵向主承载梁与横向支撑肋交叉构成网格状承力体系，沿物料流动方向设置的纵向主梁作为主要传力路径，将筛面承受的载荷均匀传递到两侧的安装支座上；横向支撑肋按照等间距排布，既为棒条筛条提供分段支撑点，避免长筛条在重载下发生挠曲变形，

　　也能提升框架整体的抗扭刚度，抵消筛分作业中产生的侧向交变载荷。框架侧边设置的带方形开口的安装位，用于固定筛面压紧组件与侧边密封结构，防止筛分过程中细粒物料从筛面侧边漏出，同时也为筛条的端部固定提供安装基准，保证每根筛条的安装间距一致，确保筛分粒度的精度。框架下部设置的多道平行横梁，主要用于连接两侧主纵梁，形成封闭的箱型承力结构，同时可作为振动电机或激振器的安装基座，在振动筛应用场景下，激振力可通过下部横梁均匀传递到整个框架结构，避免局部应力集中导致的焊缝开裂或构件变形。设计过程中，所有型钢拼接位置均采用满焊工艺处理，焊缝位置避开应力集中的转角区域，在主梁与横向肋的连接位置设置三角加强筋，提升节点处的抗疲劳性能，

　　适配筛分作业中长期存在的交变载荷工况。从安装边界来看，框架整体为矩形对称结构，两侧的安装支座预留有标准的螺栓连接孔位，可直接与筛机的侧帮支架或土建基础的预埋螺栓对接，安装时需保证框架上平面的平面度公差控制在合理范围内，避免筛条安装后出现高低差导致的物料卡滞、筛条异常磨损问题。框架的上平面网格尺寸与配套棒条的排布间距完全匹配，每根棒条可直接嵌入横向支撑肋的预留卡槽内，通过侧边的压紧块实现快速固定，后期维护更换筛条时无需整体拆卸框架，仅需松开对应位置的压紧件即可完成单根筛条的更换，大幅降低现场运维的工作量。在固定溜筛的应用场景中，该框架可直接倾斜安装在物料溜槽的出料端，依靠物料自身重力完成筛分作业，

　　此时框架的设计倾角可根据物料的安息角进行适配调整，保证物料在筛面上的流动速度处于合理区间，既避免流速过快导致的筛分不充分，也防止流速过慢造成的筛面堵料。针对大粒径物料的筛分工况，框架的主梁可选用加厚的型钢材质，提升整体的抗冲击能力，在物料直接冲击的进料端位置，可额外加装耐磨衬板，延长框架主体的使用寿命，避免长期受物料冲击导致的主梁磨损变形。整个框架的结构设计充分考虑了散料筛分现场的实际工况，没有冗余的结构构件，所有型钢排布均服务于承力与安装功能，在保证结构强度的前提下尽可能控制整体重量，降低振动筛应用场景下的激振负载，减少设备运行的能耗。
