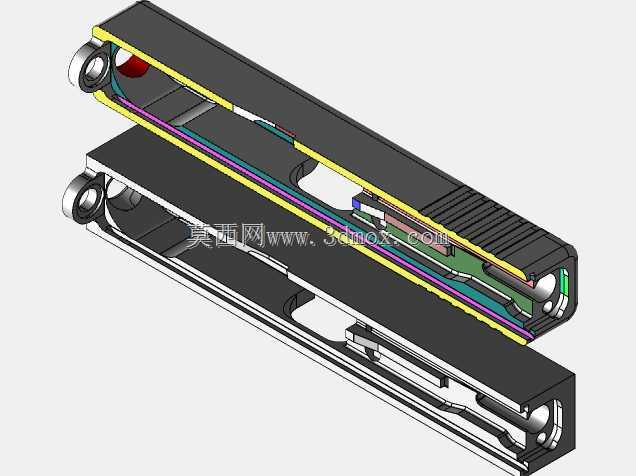

格洛克19手枪套筒剖视结构三维设计

　　该结构件为格洛克19手枪的核心承载部件套筒，在轻武器实装应用场景中，承担包裹枪管、引导枪机往复运动、完成推弹上膛、击发闭锁、抛壳退壳全流程动作的核心功能，是手枪自动循环动作的关键运动构件。从实际使用维度看，套筒在击发瞬间需承受膛压带来的反向冲击力，往复运动过程中需与底把导轨保持稳定的滑动配合，同时其前端的瞄准结构、后部的防滑纹路直接影响射手的据枪稳定性与瞄准效率，结构设计的合理性直接决定枪械的动作可靠性与射击精度。

　　从设计思路层面拆解，该剖视模型完整还原了套筒内部的多层配合结构：外侧主体采用高强度合金钢对应的实体结构，保证抗冲击强度的同时控制整体重量，内部铣削出的空腔依次预留枪管安装位、复进簧导杆容纳槽、击针组件安装腔、抛壳挺让位槽，各腔室的壁厚经过反复校核，既避免壁厚过大导致套筒重量超标影响自动循环速度，也防止壁厚不足在多次击发冲击后出现形变开裂。套筒内侧的导轨槽与底把上的导轨采用小间隙配合，配合面的粗糙度要求控制在Ra0.8以内，保证往复运动顺滑无卡滞，同时预留了污物容纳间隙，在野外扬尘、泥沙附着的使用场景下仍能保持动作可靠，不会因为少量异物进入配合面导致卡壳故障。

　　套筒后部的防滑纹路采用等距直纹设计，纹路深度0.8mm，间距1.2mm，既保证射手手动拉动套筒上膛时的摩擦力足够，不会因为手汗、手套握持出现打滑，也避免纹路过深导致勾挂衣物、影响出枪速度。前端的准星安装位、后部的照门安装座采用一体化铣削成型，保证瞄准基线与套筒轴线的平行度公差控制在0.02mm以内，避免装配后出现瞄准偏差。套筒顶部的抛壳窗开口尺寸经过优化，长度刚好覆盖弹壳抛出的运动轨迹，开口边缘做倒角处理，既保证抛壳路径顺畅无干涉，也尽可能减少开口对套筒整体结构强度的削弱。

　　从安装边界与尺寸配合来看，该套筒的总长度适配格洛克19的紧凑尺寸，内部空腔与枪管的配合间隙控制在0.1mm以内，保证击发时枪管的偏移闭锁动作顺畅；复进簧容纳槽的直径与复进簧导杆的直径间隙为0.15mm，避免复进簧运动过程中出现偏磨；击针组件安装腔的同轴度公差控制在0.015mm，保证击针击发时的运动轨迹与底火中心对正，避免出现击发无力、哑火的故障。套筒前端的枪口保护凸起高出枪口端面0.5mm，在手枪意外跌落枪口触地时，能够避免枪口直接撞击地面导致枪管形变，保护膛线精度。

　　该剖视结构的设计还原，完整呈现了手枪套筒从外部轮廓到内部腔体的所有配合关系，对于轻武器结构学习、枪械原理演示、相关配件适配设计都有实际参考价值，建模过程中对各配合面的公差预留、壁厚校核、运动让位的处理，完全贴合实装生产的工艺要求，没有出现结构干涉、强度不足的设计缺陷，各部位的尺寸边界完全适配格洛克19手枪的底把、枪管、击发组件等配套零件，可直接用于结构原理展示、装配模拟验证等场景。
