50kg级带面板防火箱体结构设计

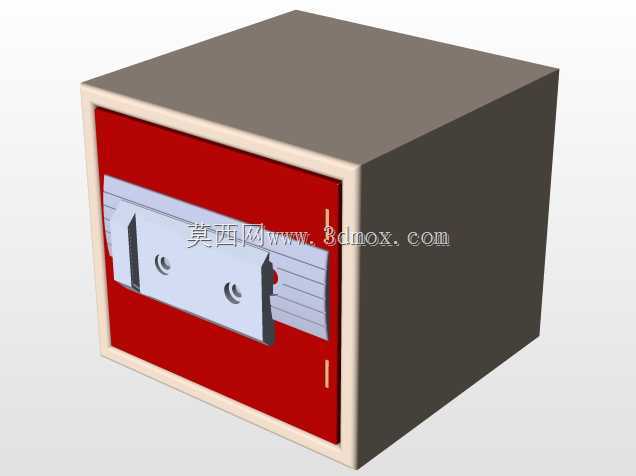

　　在通讯基站、户外通讯机柜配套防护场景中，这类50kg级防火箱体主要承担内置通讯模块、线路接驳组件的防火阻隔功能，区别于普通薄壁接线盒，该类箱体需要满足特定耐火时限要求，同时适配户外或半户外安装场景的结构强度需求，避免外力磕碰、意外火情蔓延时损伤内部通讯核心部件。从结构设计逻辑来看，这款带面板的防火箱采用一体化折弯成型的主体框架，面板与箱体主体采用嵌套式贴合结构，三个等距排布的圆形开孔是为对应穿线端子、信号转接接头预留的安装位，开孔边缘做了卷边钝化处理，一方面避免穿线时割伤线缆绝缘层，另一方面能提升开孔处的结构刚度，减少长期使用后开孔变形导致的密封失效问题。

　　实际选型应用中，这类箱体的安装边界需要提前匹配安装基面的承重能力，50kg的额定承重对应的是内置元器件加箱体自身的总载荷上限，安装时需要保证箱体背部贴合安装面的平面度误差不超过1.5mm，避免强行锁紧安装螺丝时导致箱体框架变形，进而出现面板贴合缝隙超标的问题。面板与箱体的配合面预留了防火密封胶条的安装槽，实际装配时需要在槽内嵌入对应耐温等级的膨胀防火胶条，当环境温度达到燃点阈值时胶条会自动膨胀封堵缝隙，阻隔烟气与明火进入箱体内部。

　　从结构建模的细节来看，面板表面的凹陷边框设计并非单纯的装饰造型，一方面是通过折弯加强筋的原理提升薄钢板面板的抗形变能力，减少大面积平板在温度变化、外力挤压时出现的鼓胀或凹陷问题，另一方面凹陷区域可以为外置的标识铭牌、警示标识提供安装基准面，避免标识突出箱体平面被剐蹭脱落。三个圆形开孔的中心距严格匹配常规通讯转接模块的安装孔位，建模时已经预留了接头锁紧螺母的安装空间，不需要后期二次扩孔加工，能直接适配市面上主流的通讯线缆防水接头安装。

　　在日常工程应用里，这类防火箱常被安装在通讯基站的线缆竖井旁、户外机柜的进线侧，或是老旧通讯线路改造的分线节点处，相比普通塑料接线箱，钢制的防火箱体能在外部出现火情时维持至少30分钟的结构完整性，给内部通讯线路的应急通讯、故障排查留出足够的操作窗口。设计时也充分考虑了现场安装的便利性，箱体背部预留了四个挂装孔位，孔位采用腰型孔设计，允许安装时存在±3mm的位置调整量，降低现场安装的对位难度，不需要施工人员反复打孔调整安装位置。

　　箱体的板材厚度选用是经过载荷校核的，主体框架采用1.5mm厚的冷轧钢板，面板部分采用2mm厚的同材质钢板，在保证整体结构刚度满足50kg载荷要求的前提下，尽可能控制箱体自身重量，避免给安装基面带来过大的额外载荷。所有折弯处的内圆角半径统一设置为0.8倍板材厚度，避免折弯处出现应力集中导致的开裂问题，同时也能适配常规钣金加工厂的折弯刀具参数，不需要定制特殊刀具就能完成加工，有效控制生产制造成本。

　　针对户外使用的场景，箱体结构设计时也考虑了排水坡度，面板安装后整体存在1°的微小倾斜角度，避免雨天积水顺着面板缝隙渗入箱体内部，配合密封胶条的防护作用，能达到IP54的防护等级，满足多数户外通讯节点的防护需求。三个穿线孔在未使用时可以配套对应的金属堵头封堵，避免灰尘、虫鼠进入箱体内部损坏线路，后期需要新增线缆时只需要拆下对应位置的堵头安装接头即可，不需要对箱体结构做额外改动。
