捷豹XS220超跑概念车外观结构设计

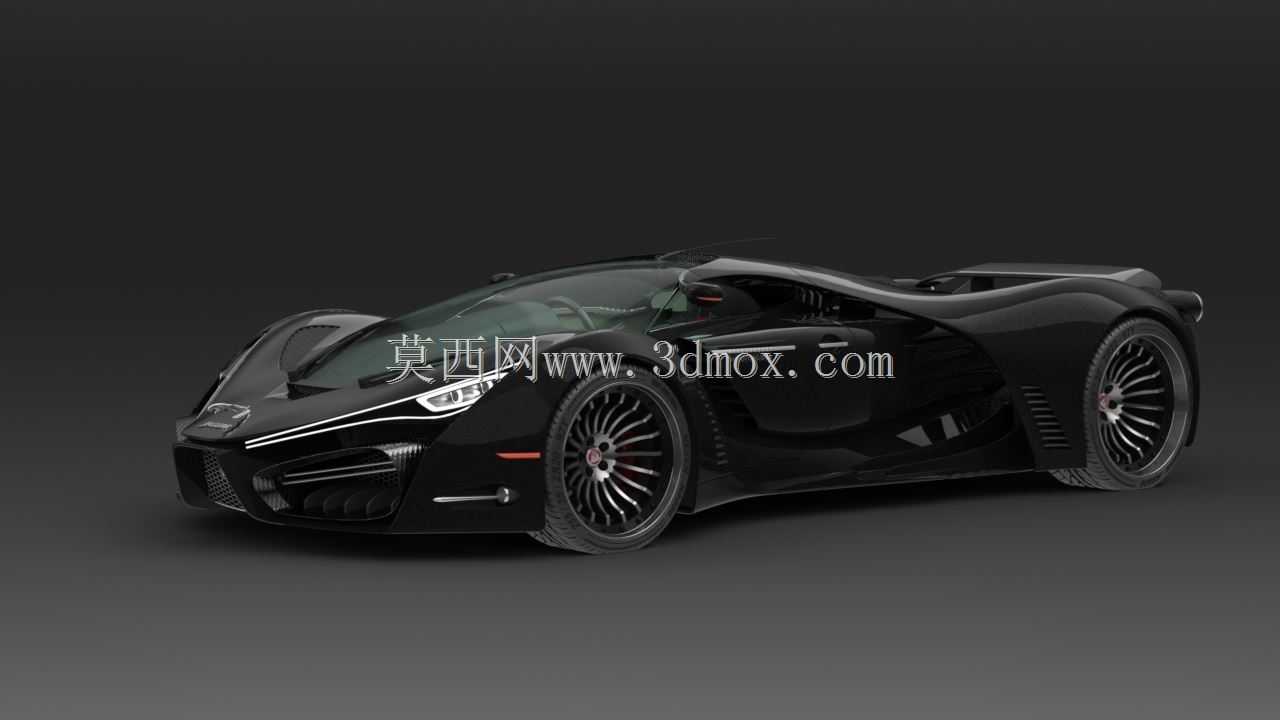

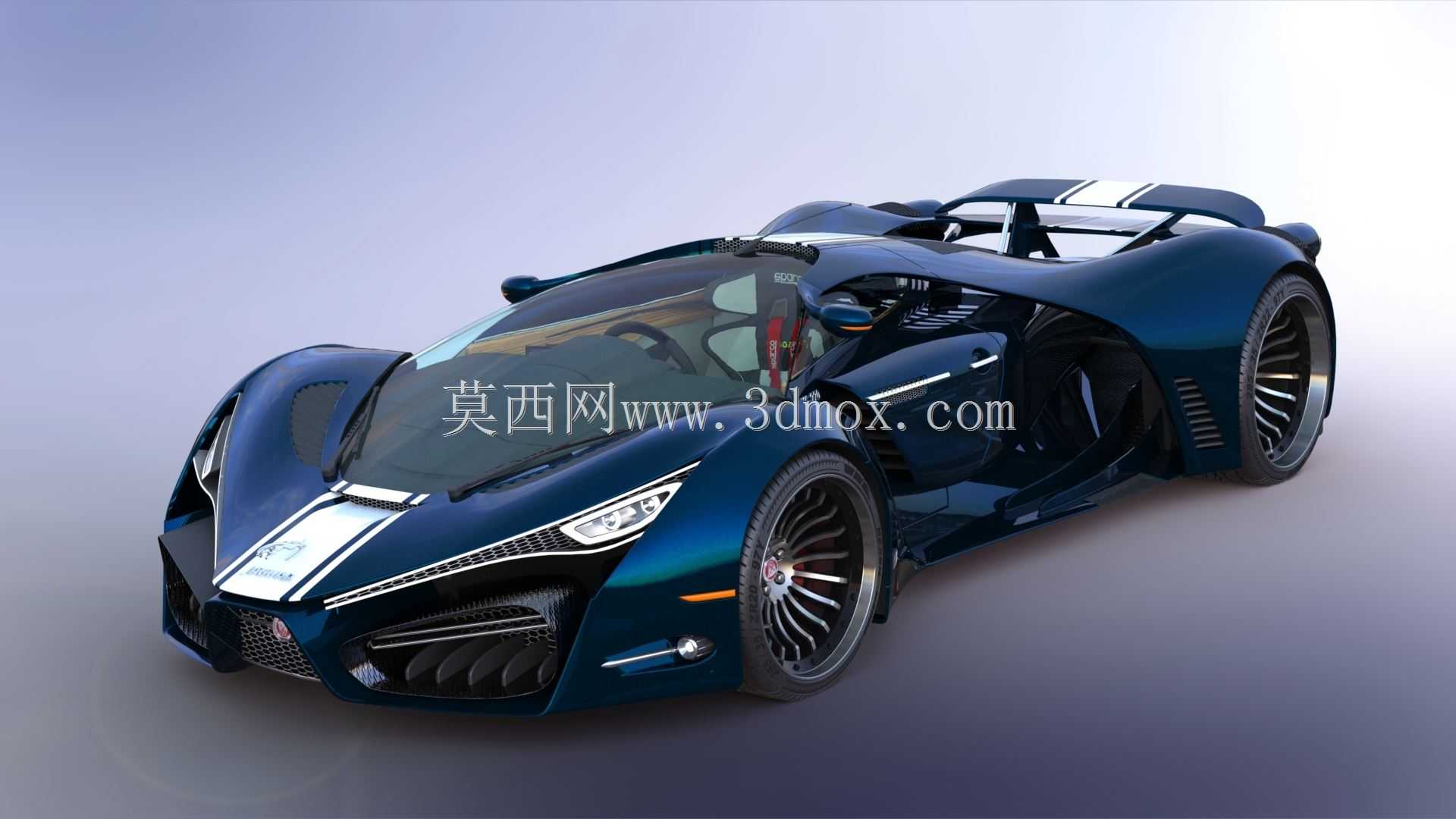

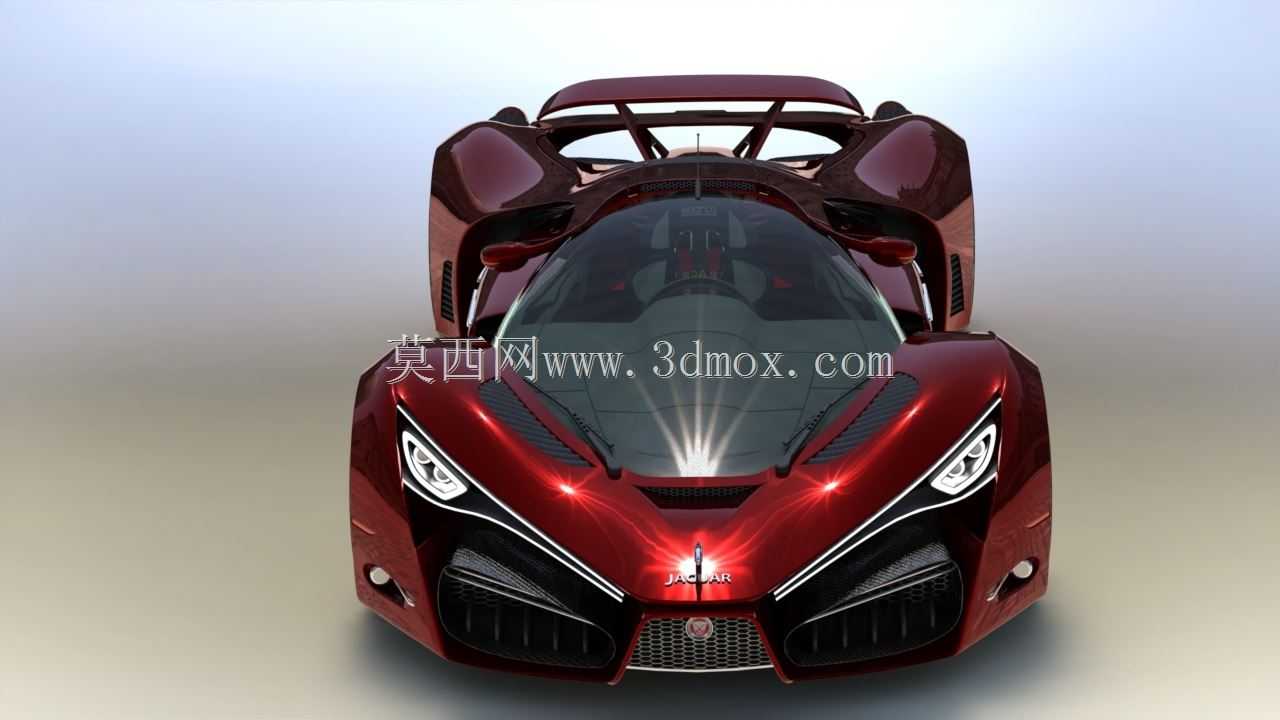

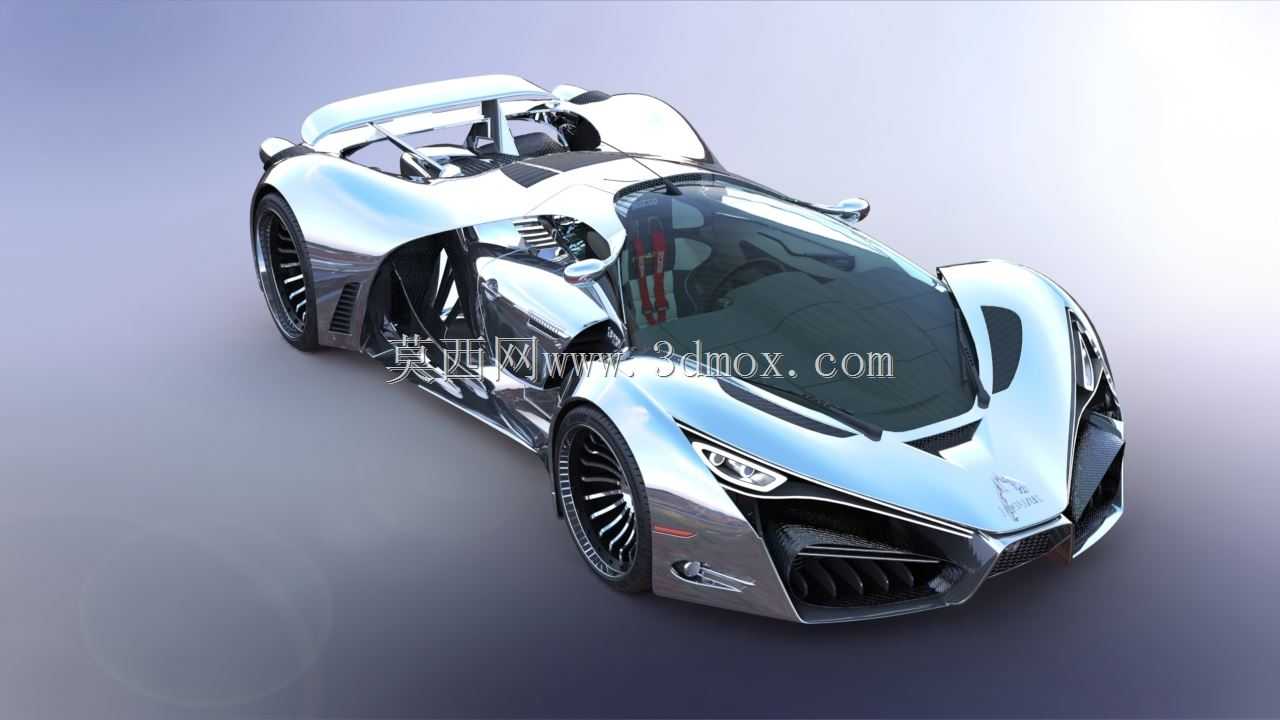

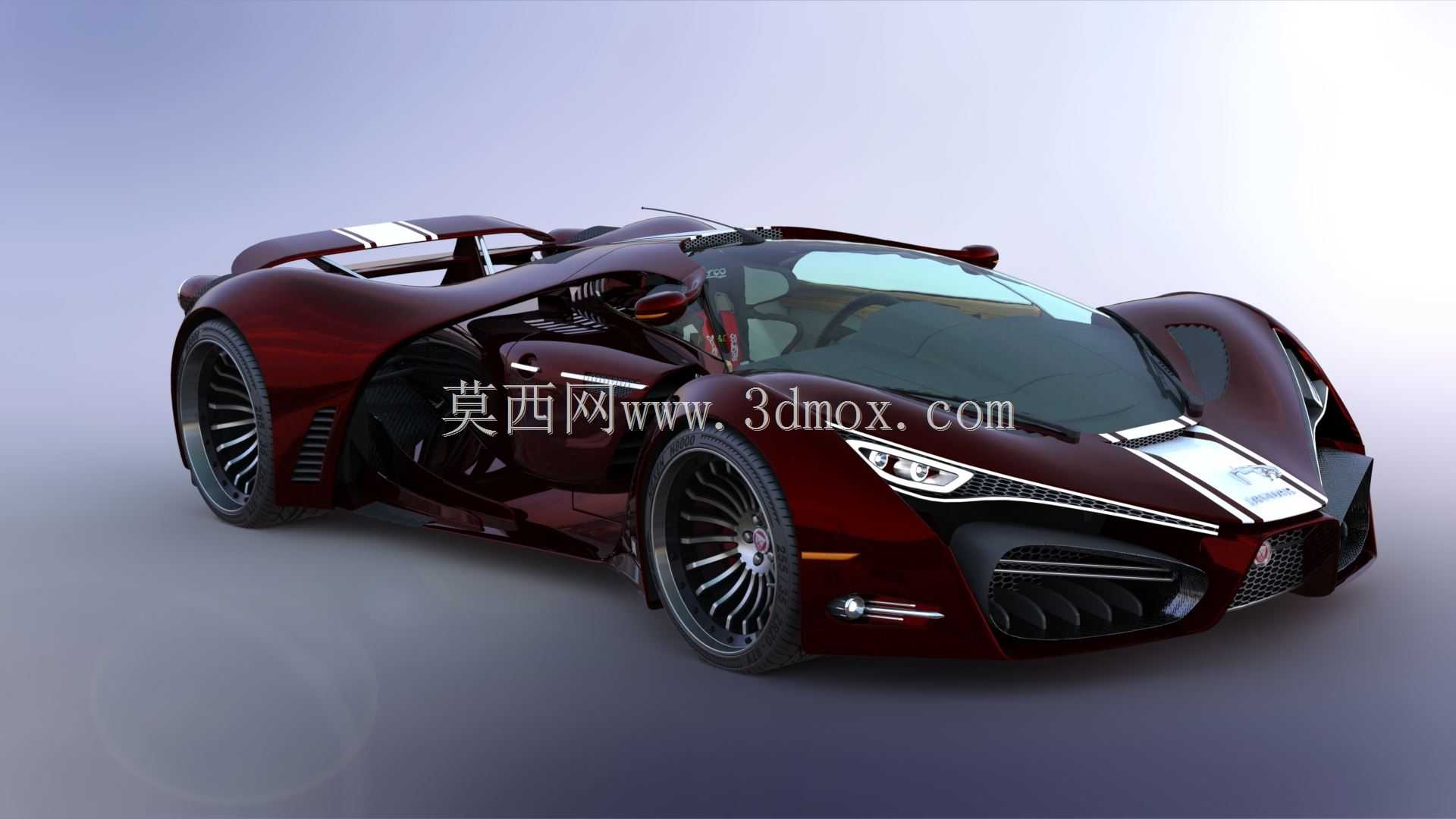

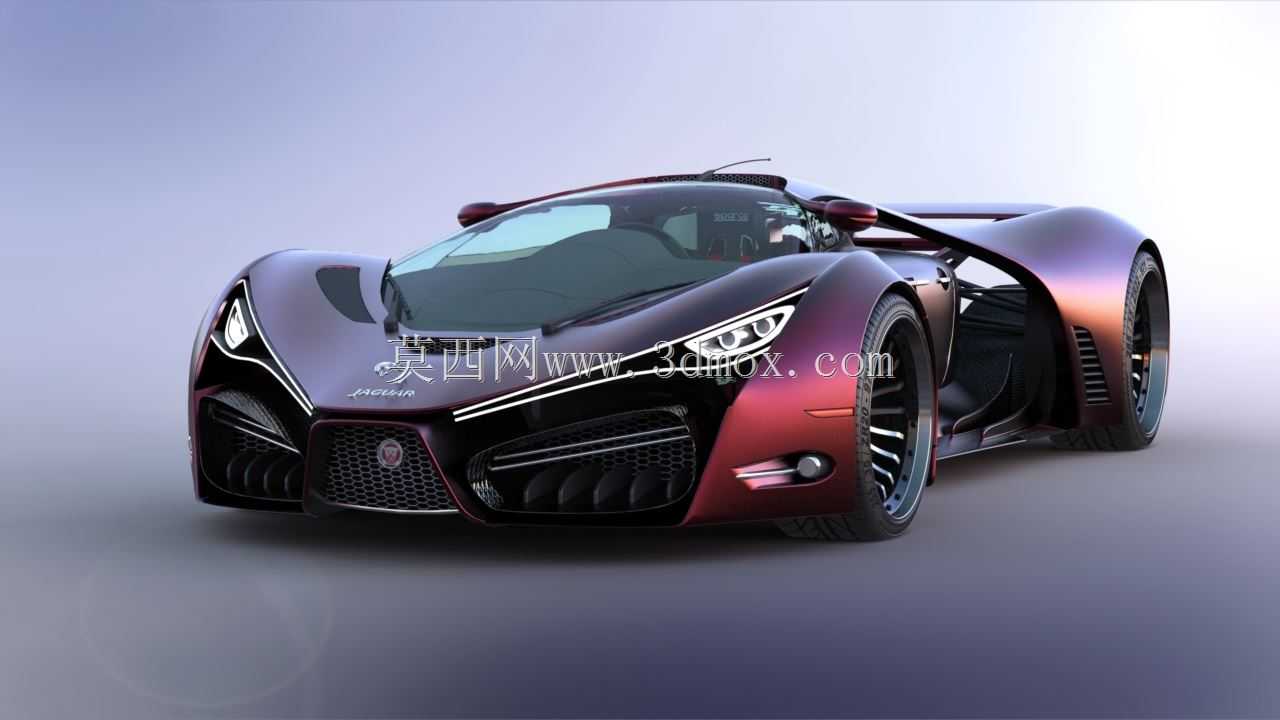

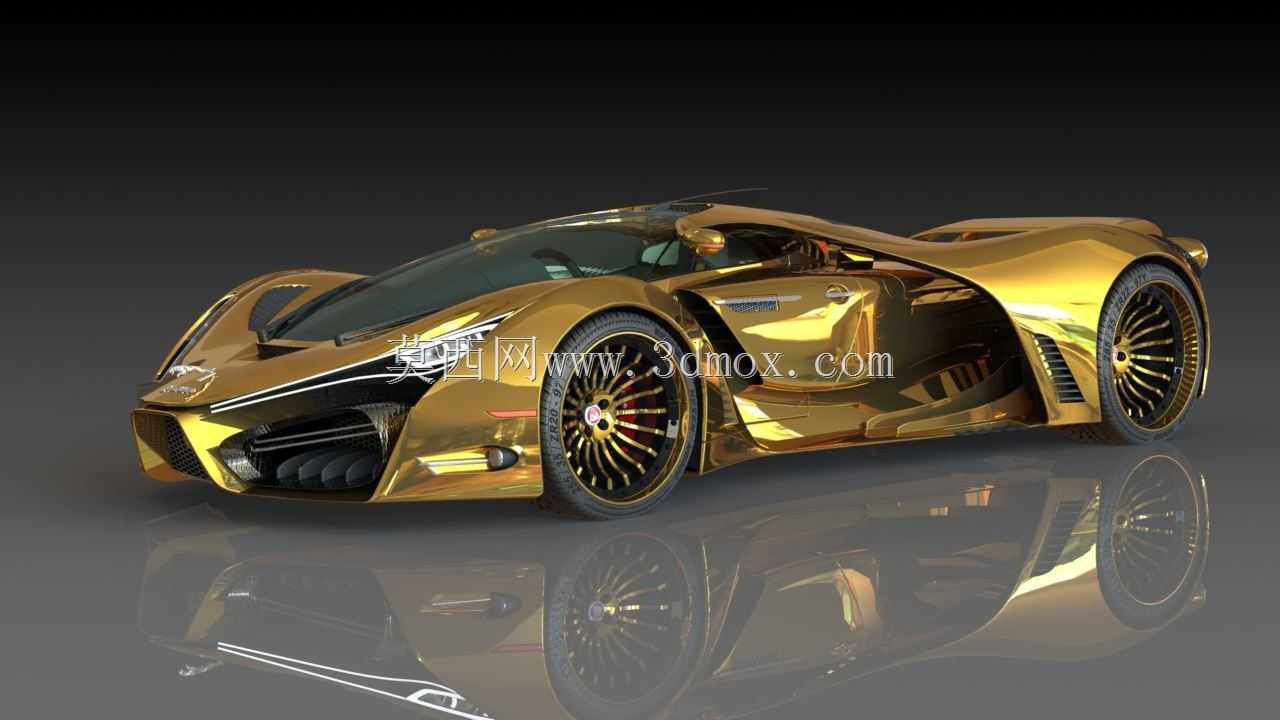

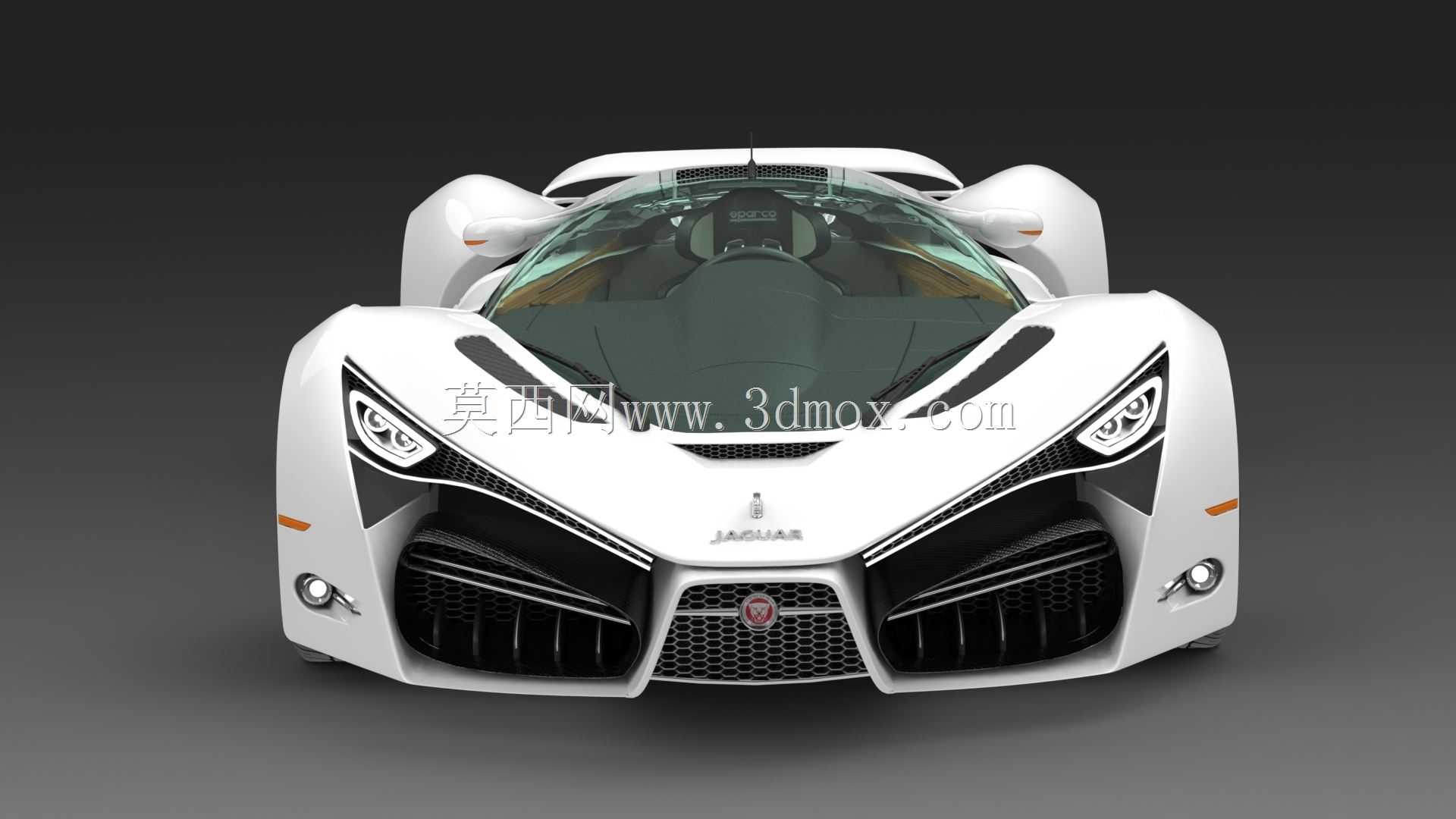

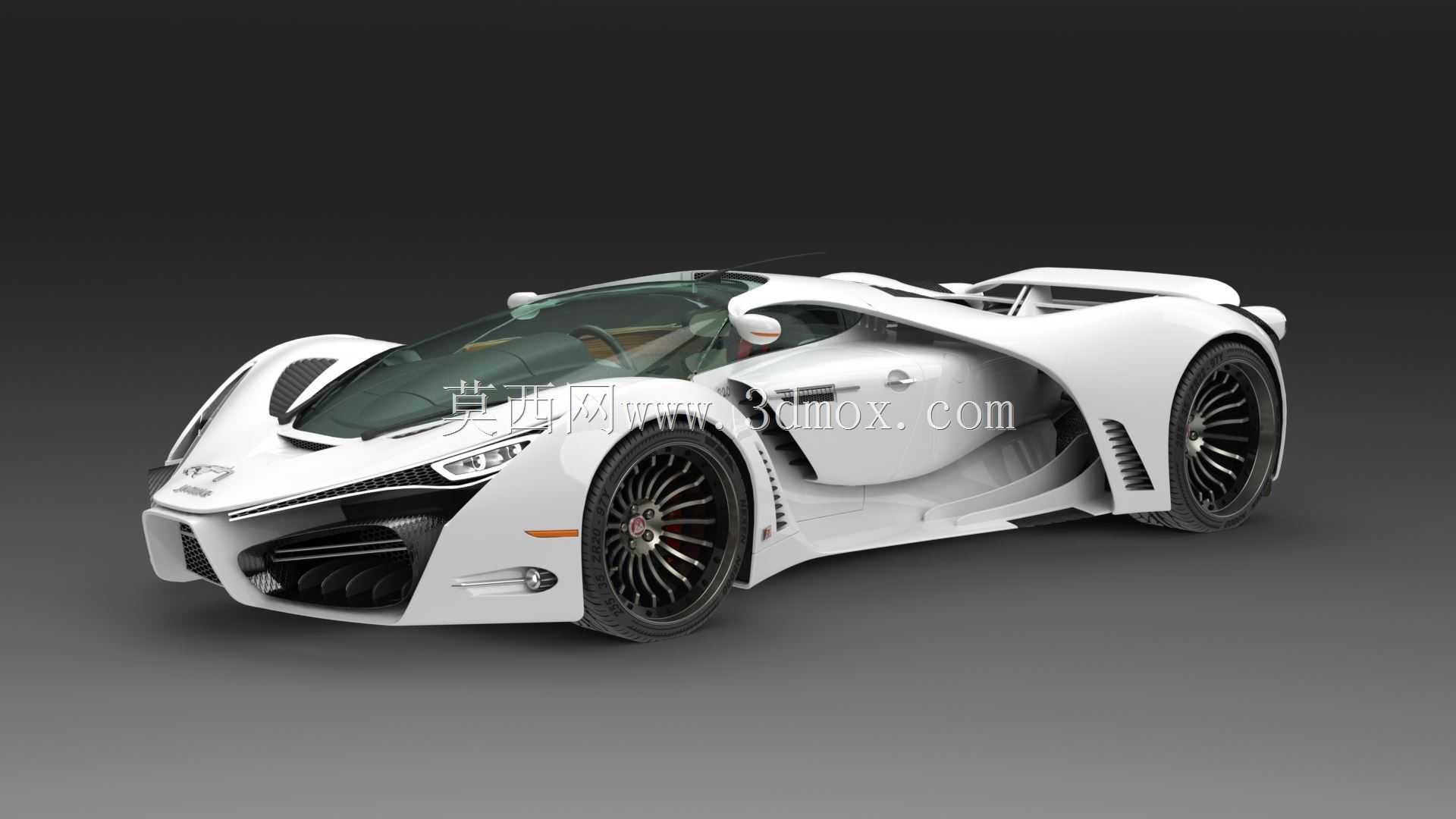

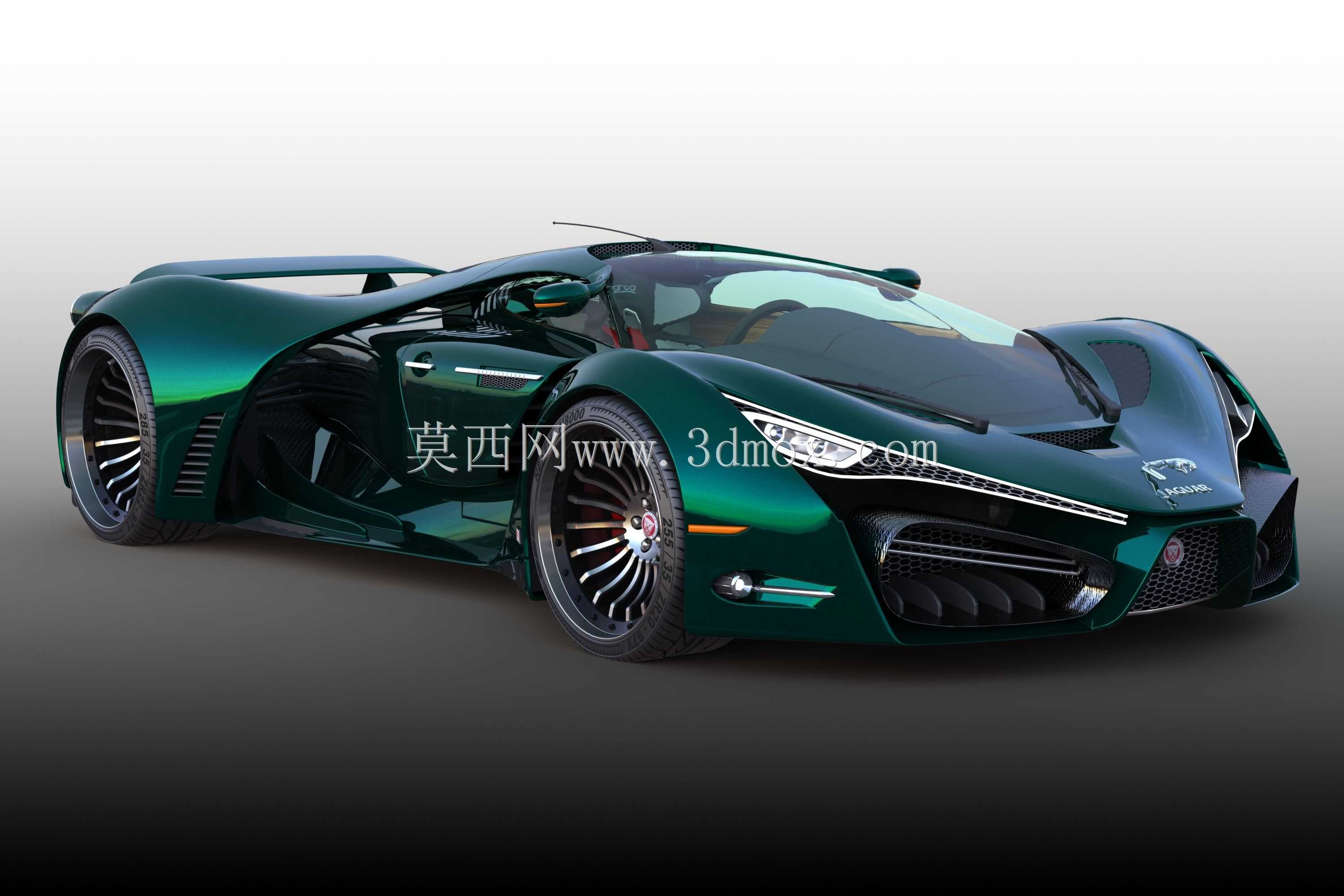

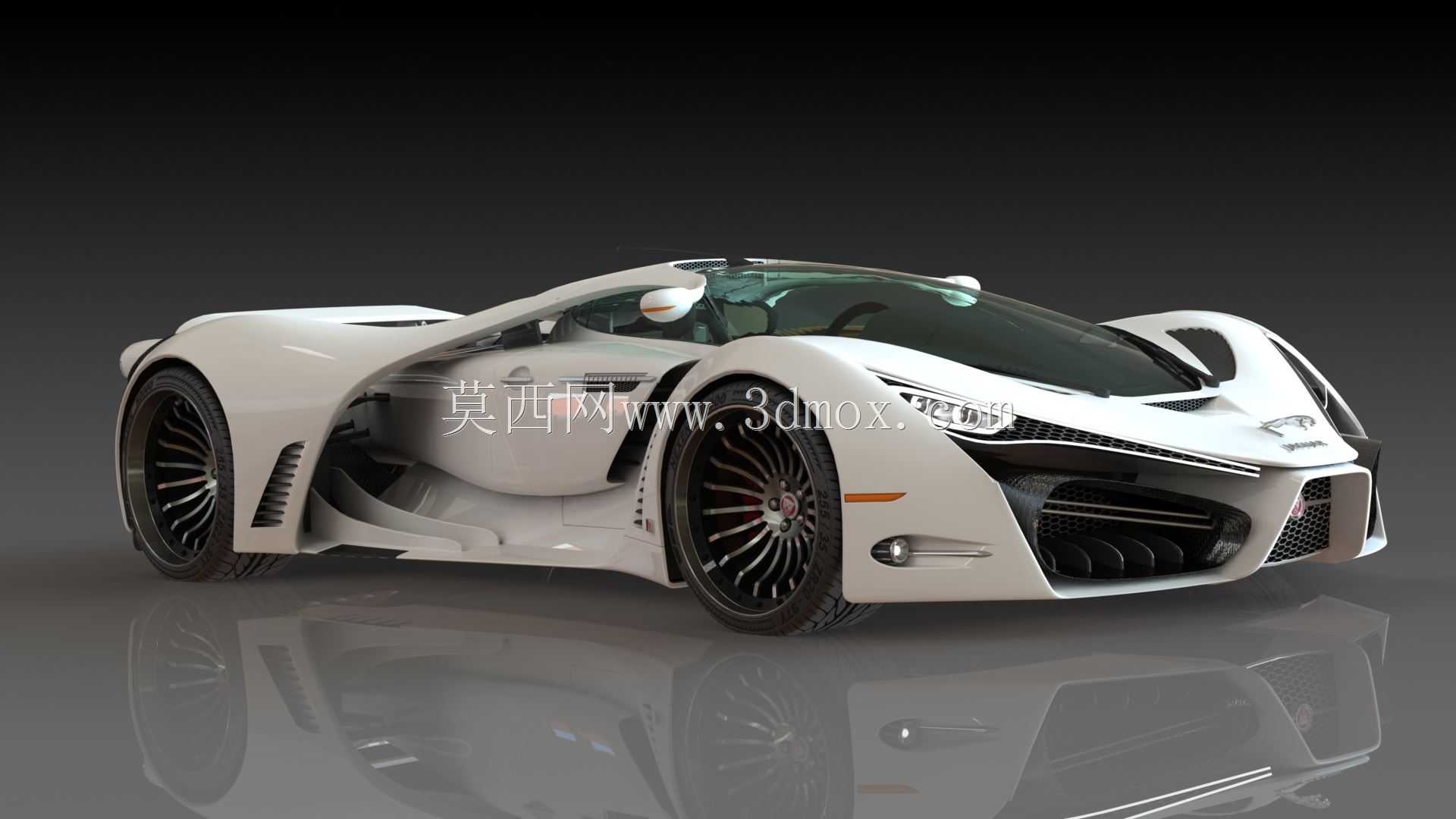

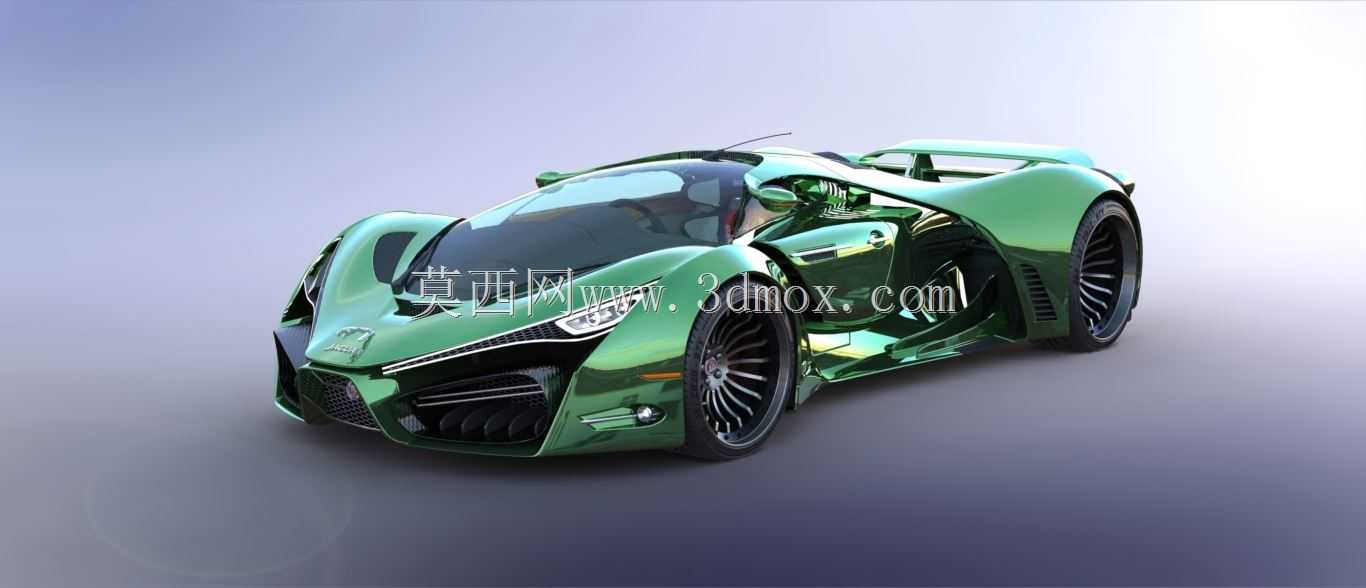

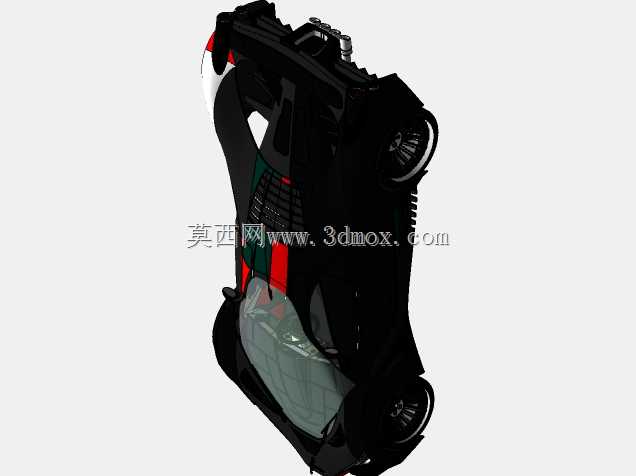

　　这款双门运动跑车的外观结构设计，核心围绕公路合法行驶的气动效率与视觉冲击力做平衡，在保留超跑低趴姿态的基础上，对原始概念外壳做了道路适配的结构调整。整车姿态控制上，离地间隙设定在100-120mm区间，既满足铺装路面的通过性要求，又能保证高速行驶时的地面效应，车底采用近乎全平的覆盖设计，配合前唇下方的分流结构，可在时速120km/h以上时提供足够的下压力，减少高速行驶的升力影响。前脸区域的大尺寸进气格栅并非装饰结构，内部预留了散热器、中冷器的安装空间，两侧的竖向导流槽直接连通前轮拱，可将前轮高速转动产生的乱流快速导出，降低轮腔内部的空气阻力，同时为刹车系统提供额外的冷却气流。大灯组采用狭长的内嵌式设计，

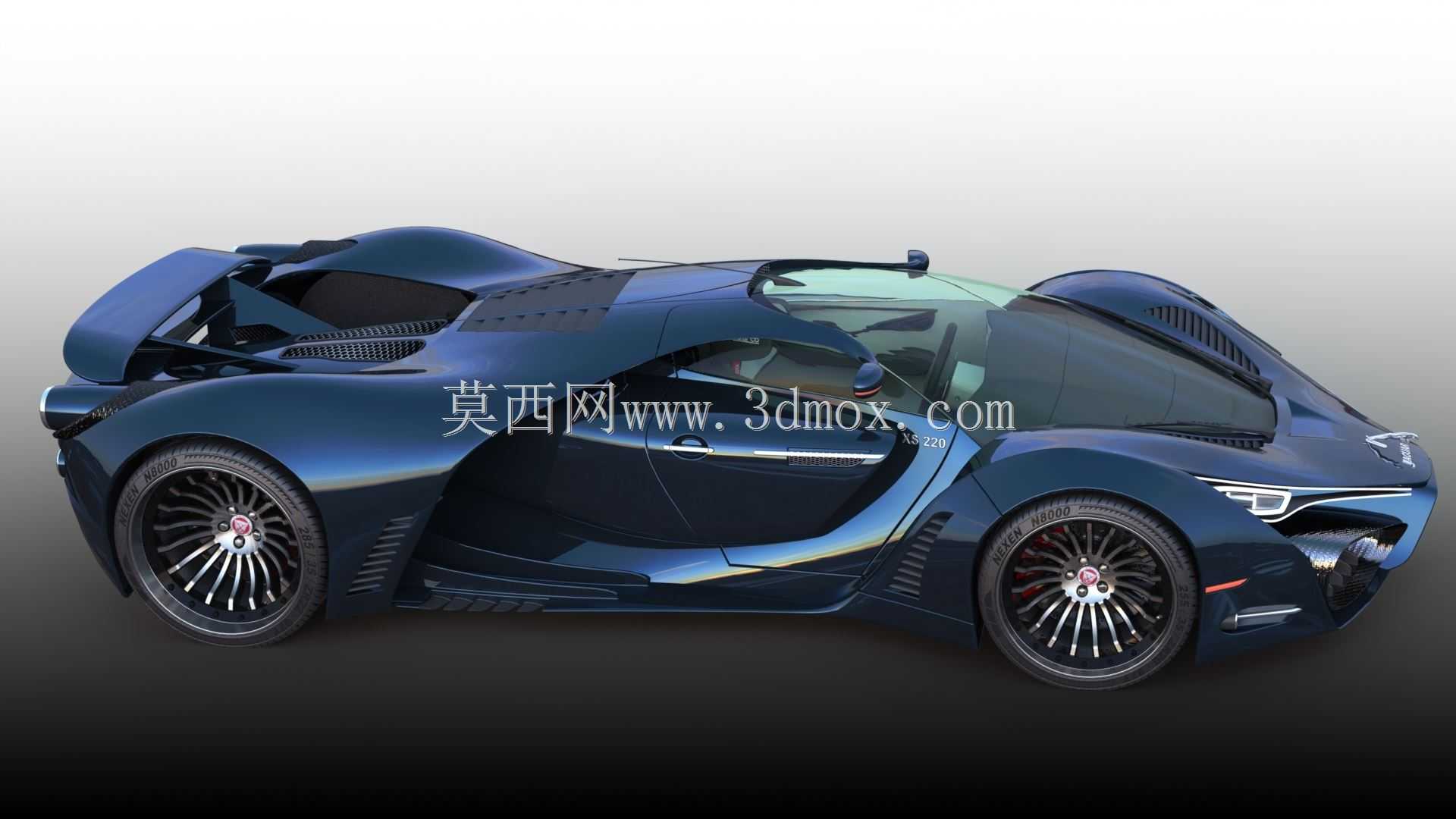

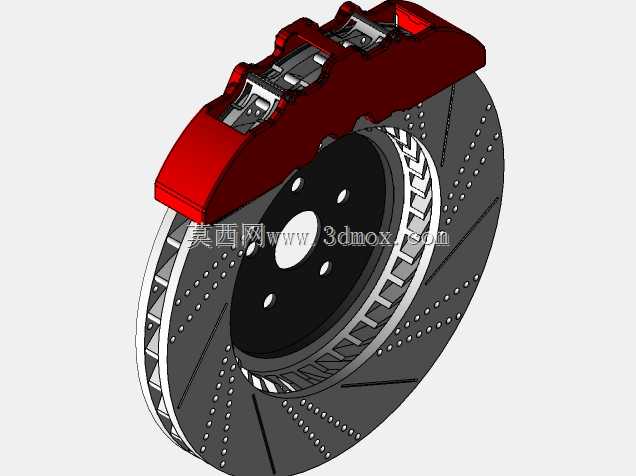

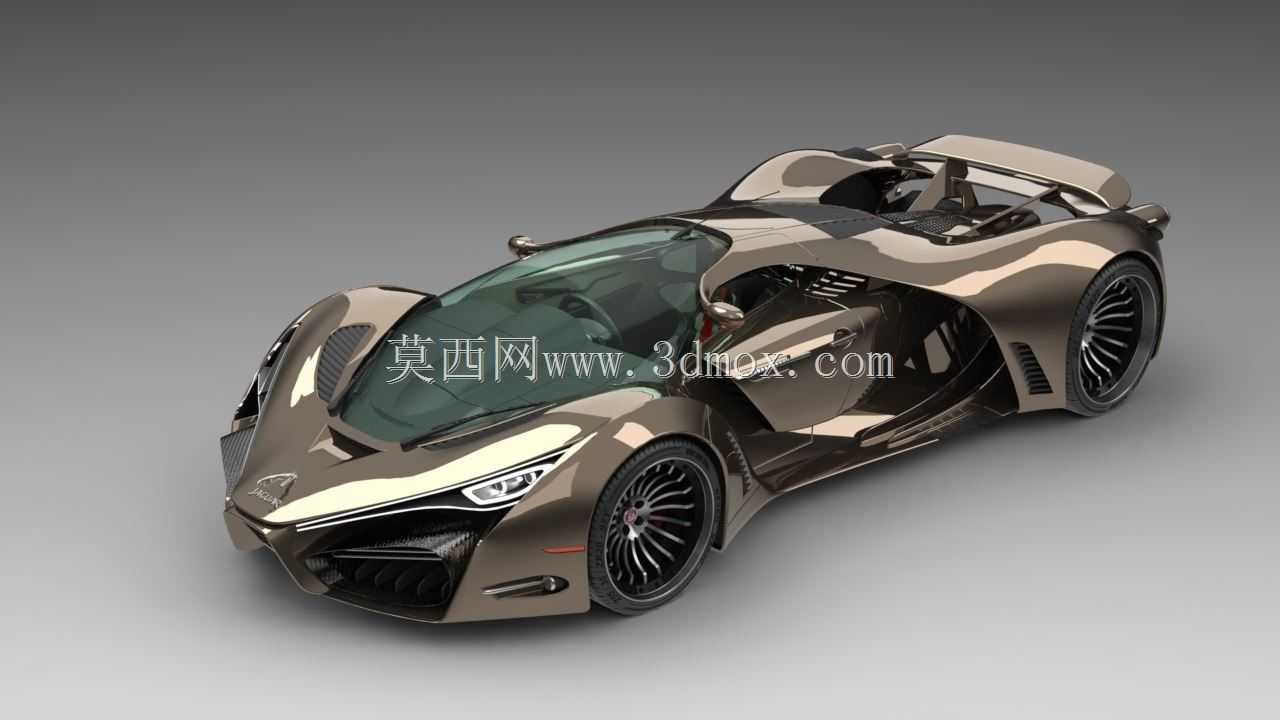

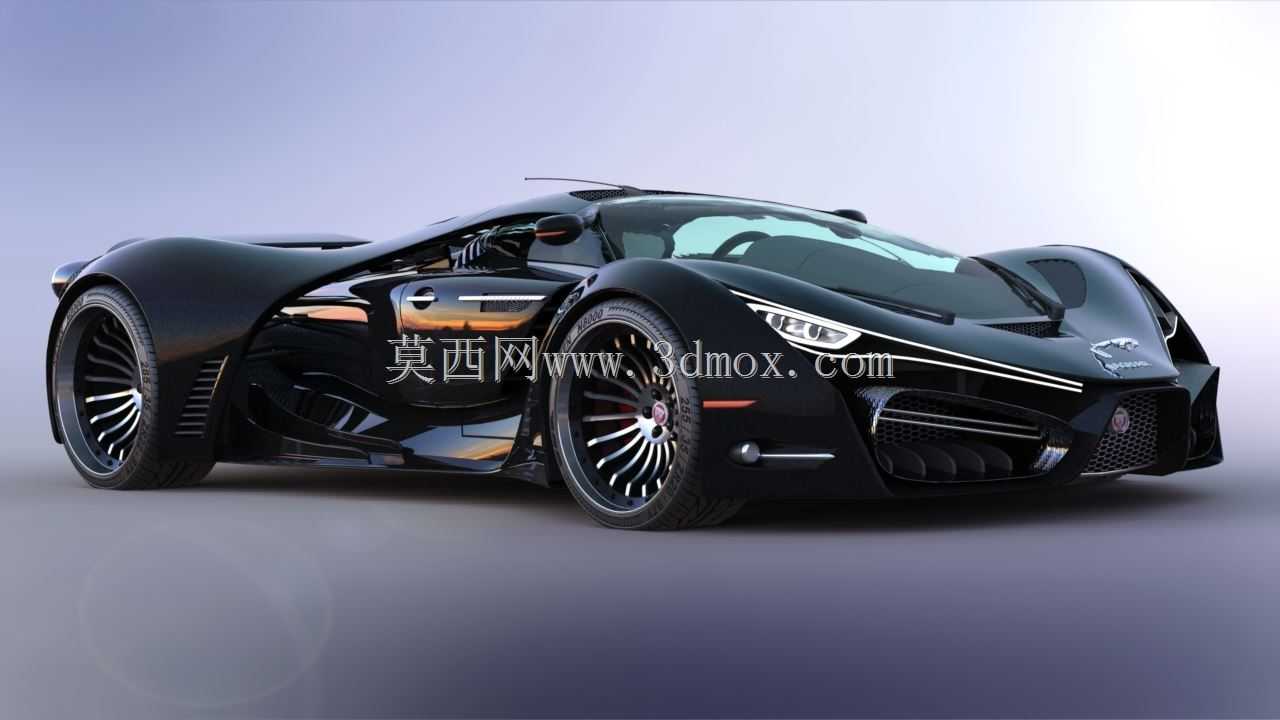

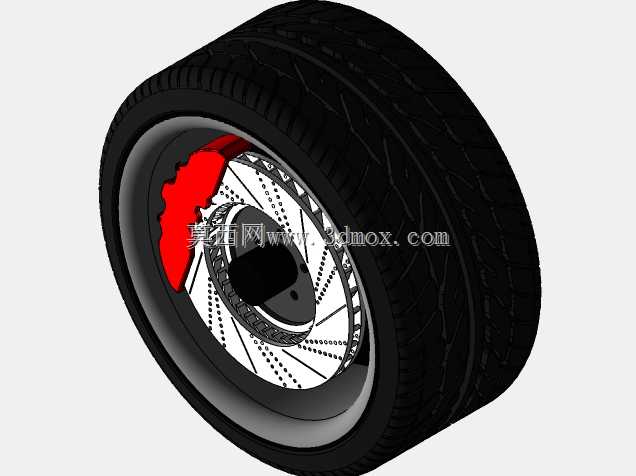

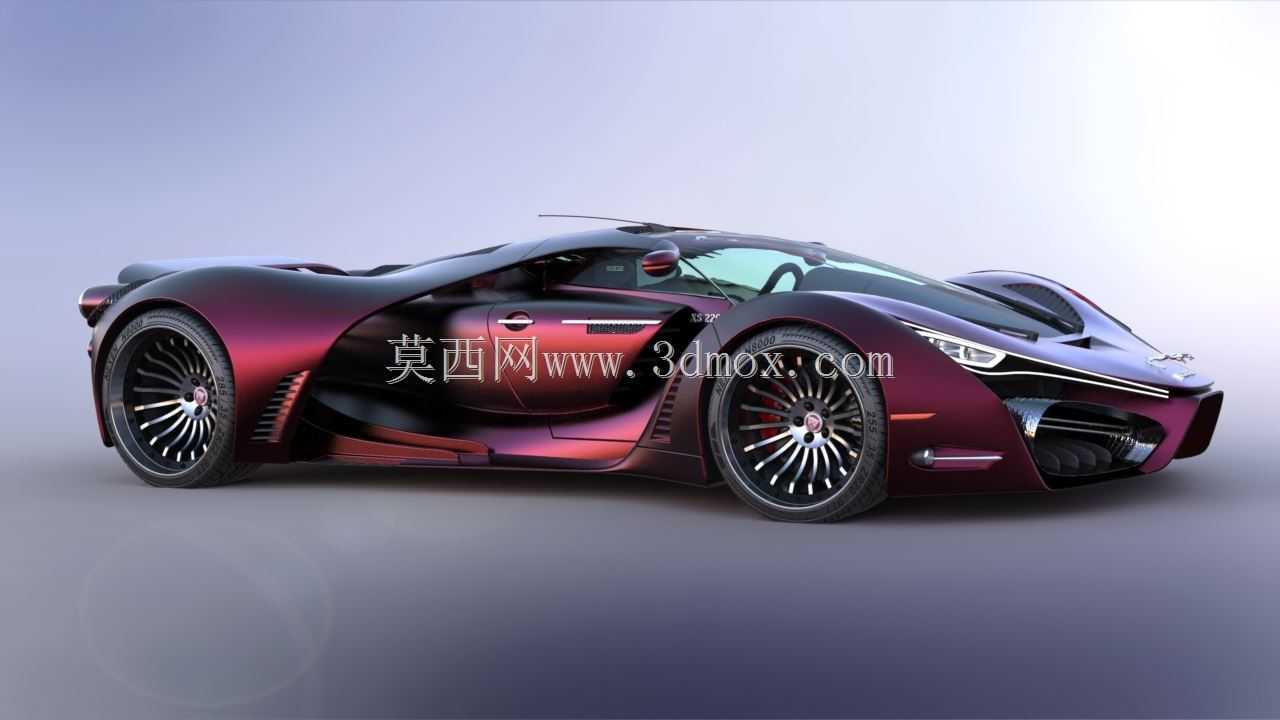

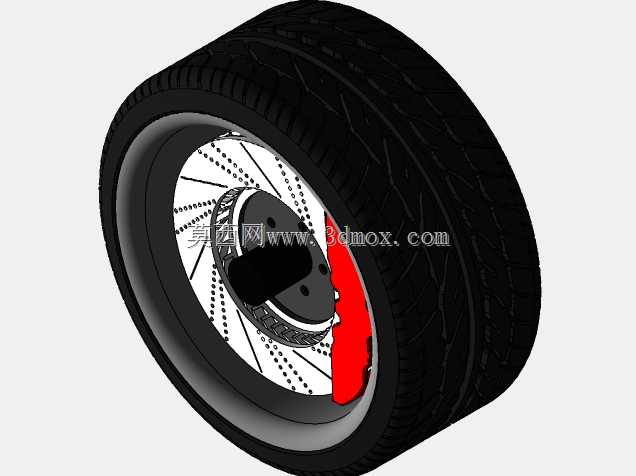

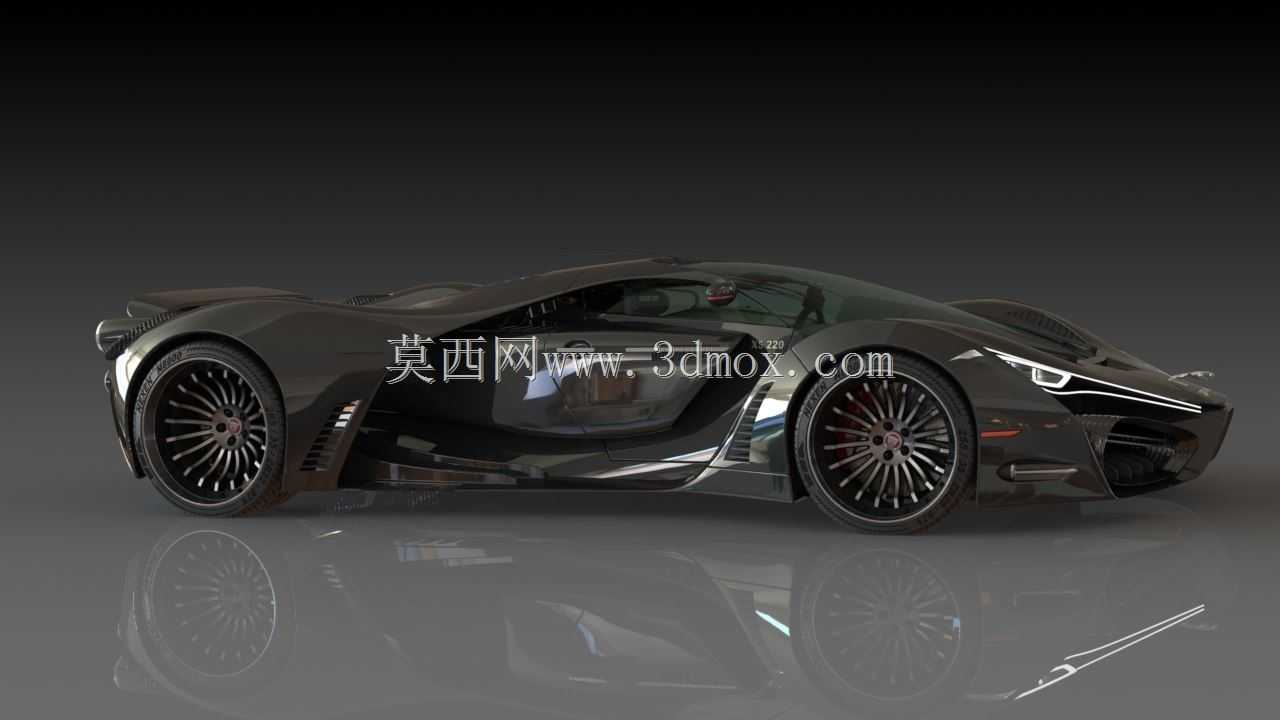

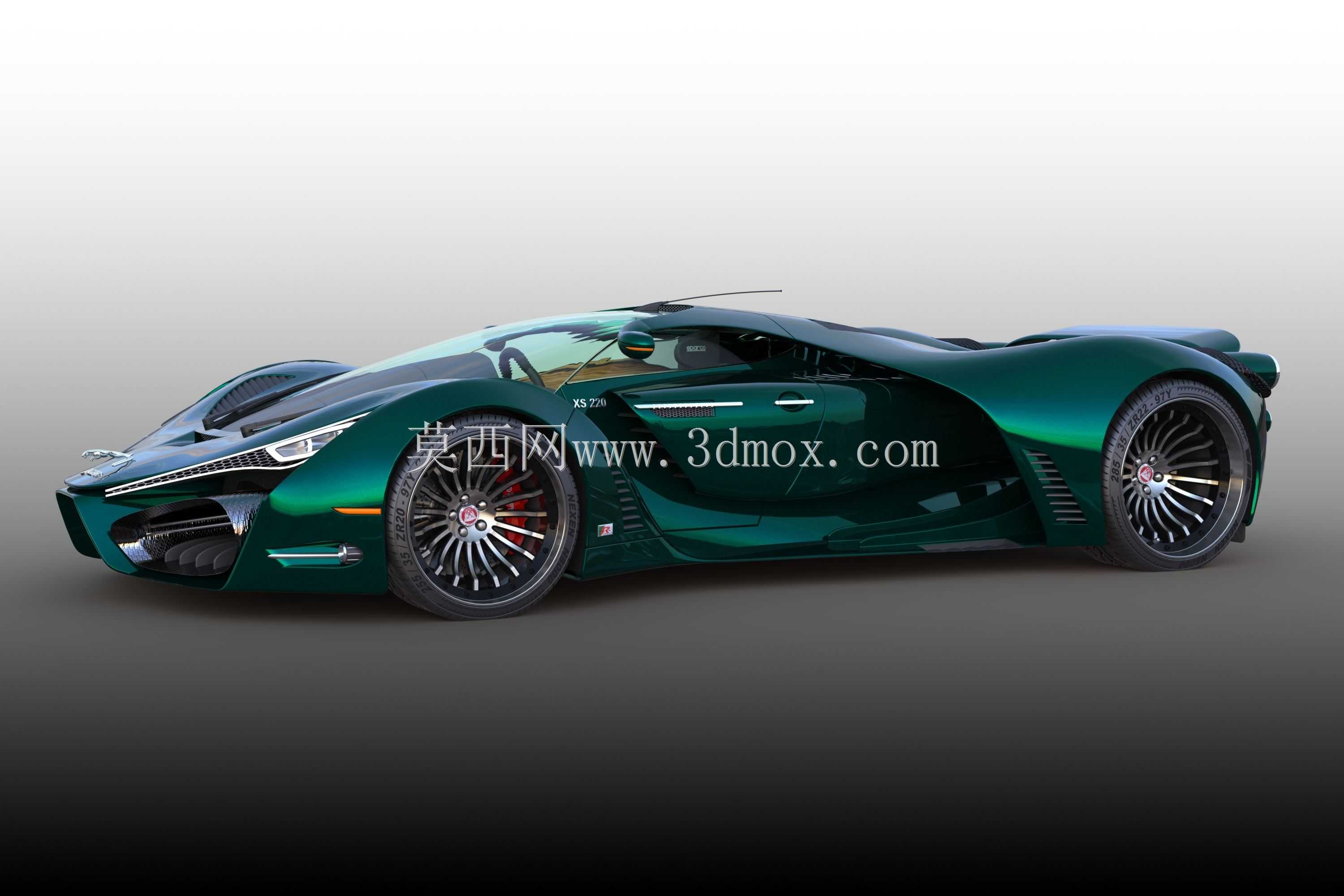

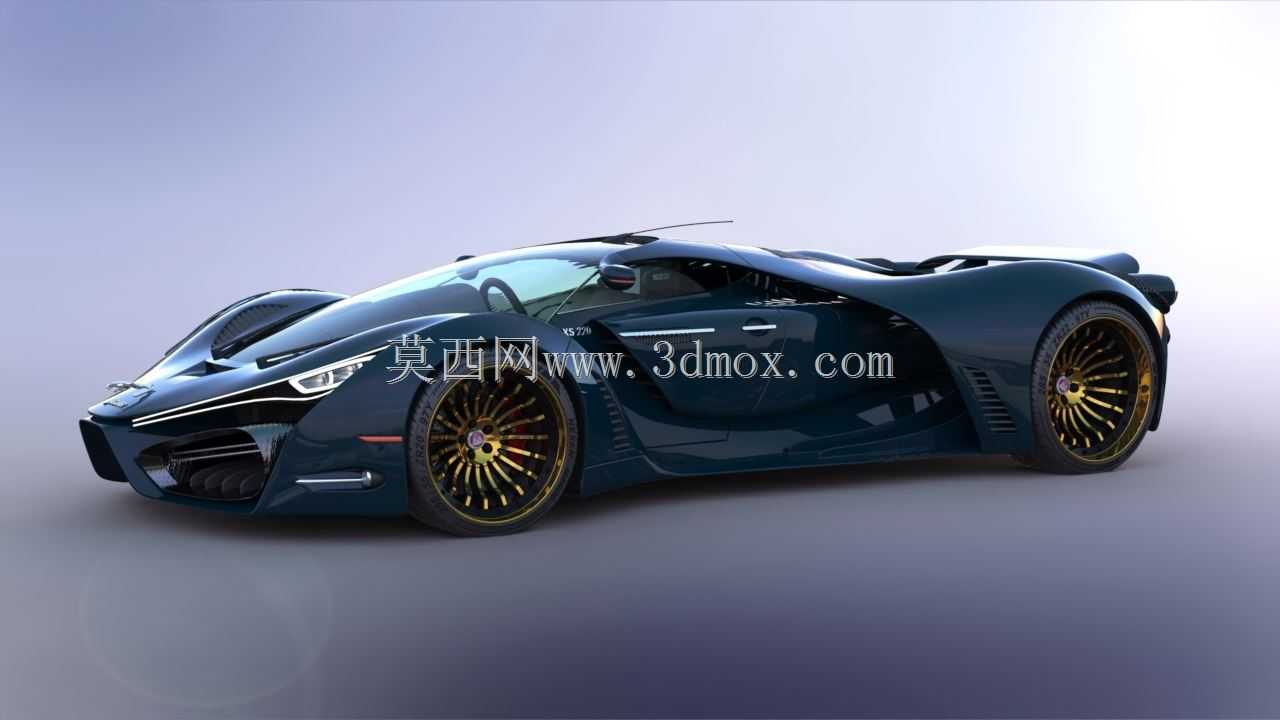

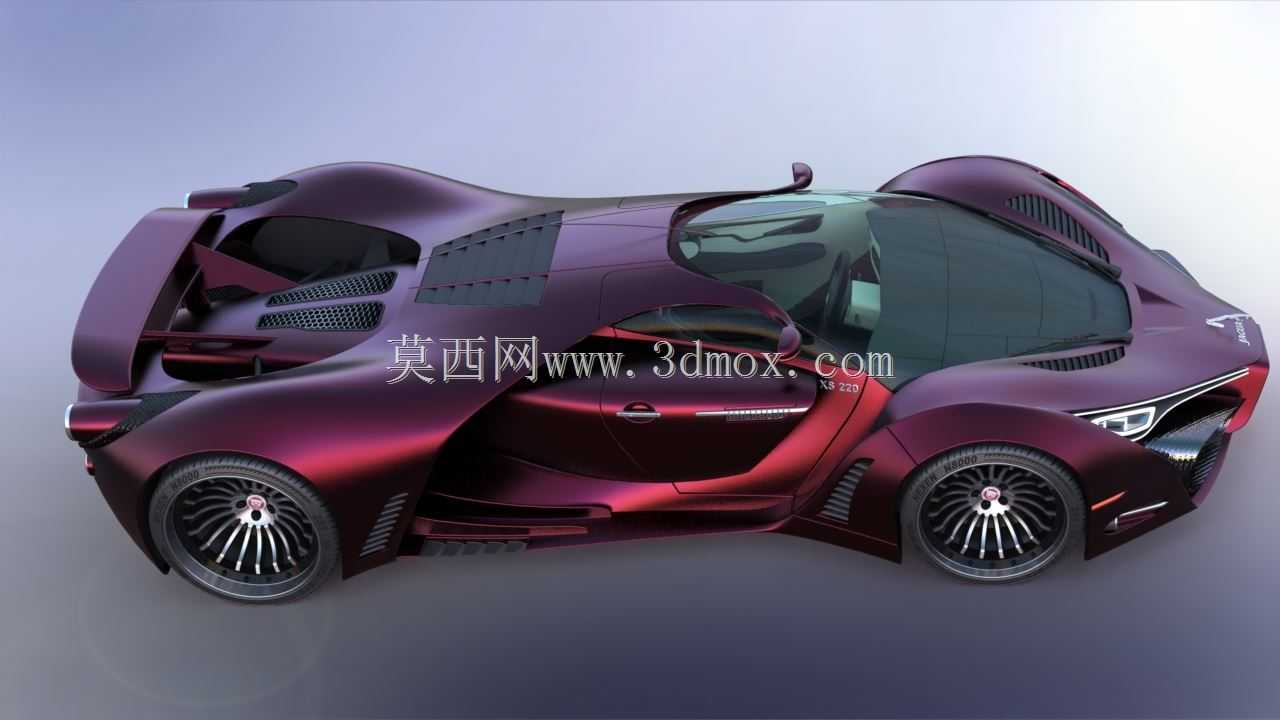

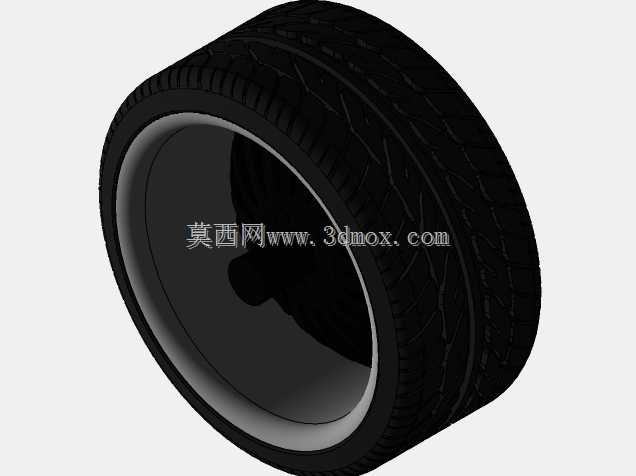

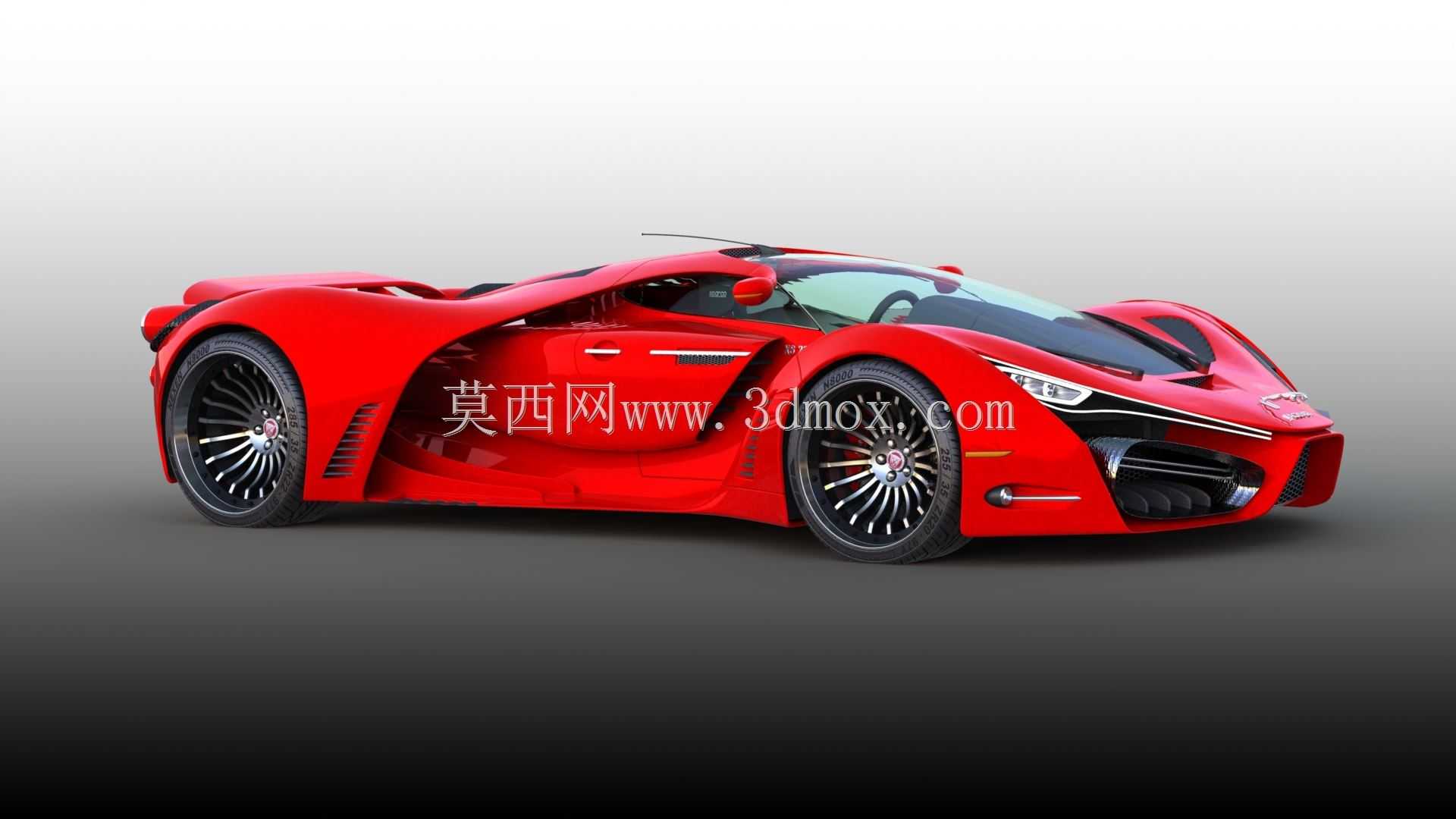

　　安装边界与前翼子板曲面完全齐平，没有突出的结构破坏前脸的整体曲面连续性，灯组后方预留了线束接插件与调节机构的安装位，可适配常规的LED大灯总成安装。车身侧面的曲面设计做了多段曲率过渡，车门后方的大尺寸侧进气口直接连通后舱的散热系统，为后置动力单元提供进气与散热通道，侧裙区域的内凹曲面可梳理车侧气流，减少气流直接冲击后轮产生的紊流。轮毂采用多辐式轻量化设计，轮辐的造型经过气动优化，转动时可引导气流穿过刹车卡钳区域，提升制动系统的散热效率，轮胎匹配低扁平比的运动轮胎，轮拱的外扩曲面刚好覆盖轮胎上下跳动的最大边界，在转向与悬架压缩时不会出现轮胎与轮拱干涉的问题。车门采用无框式设计，车窗曲面与车身侧面曲率完全匹配，

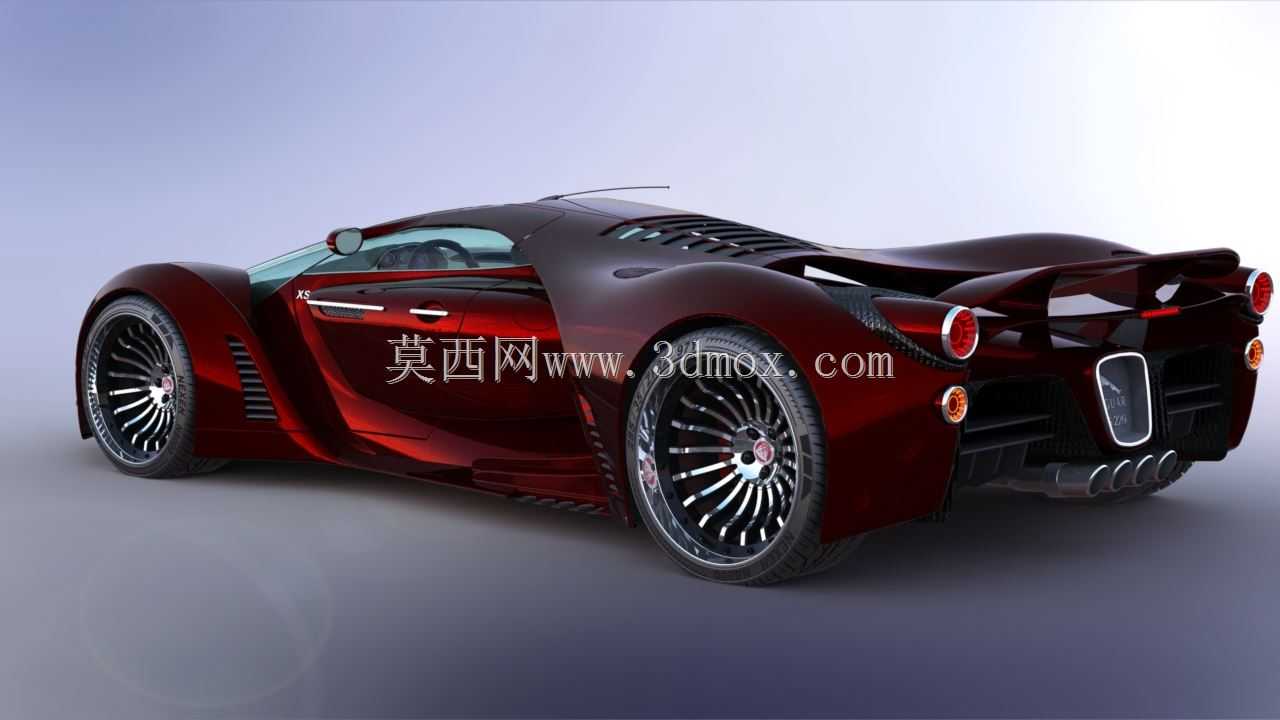

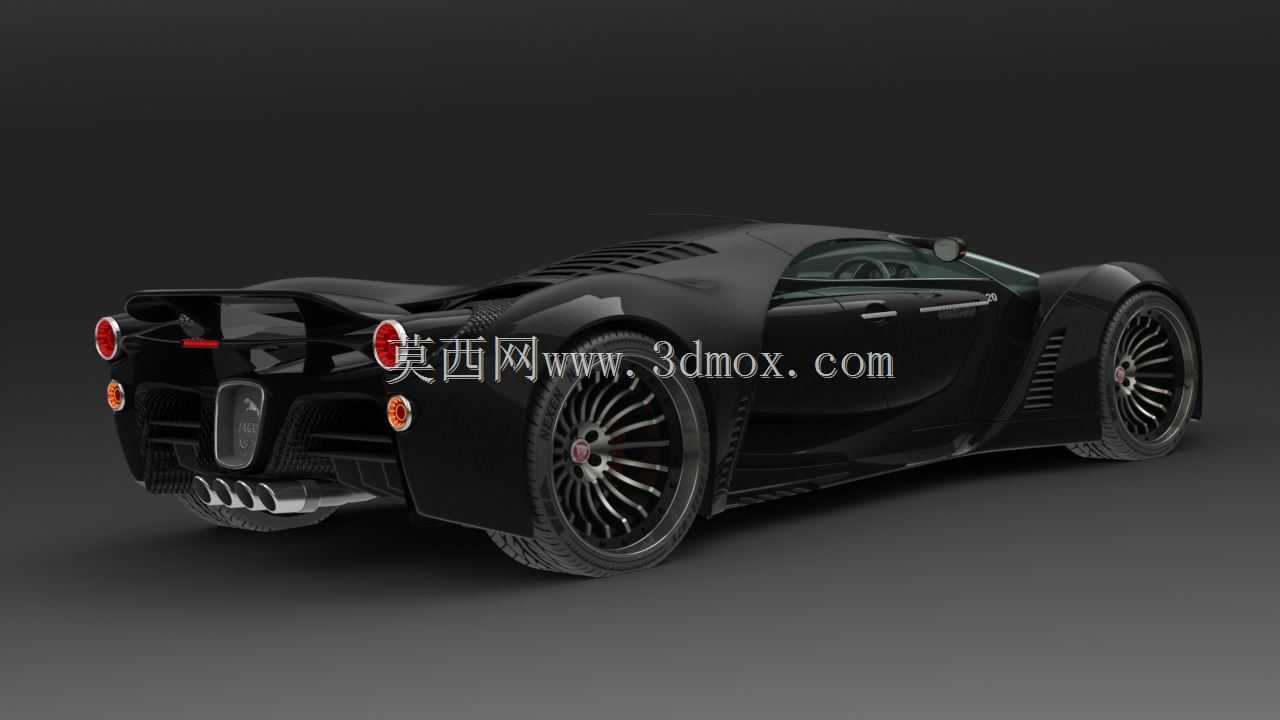

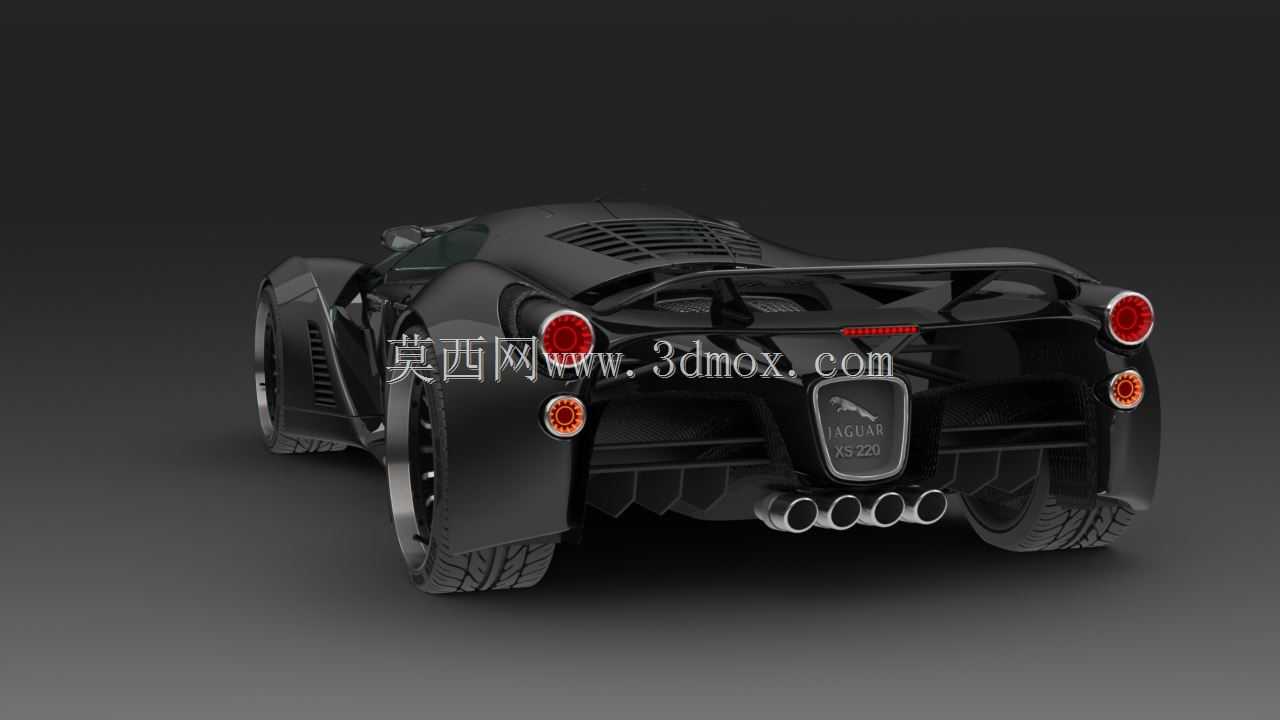

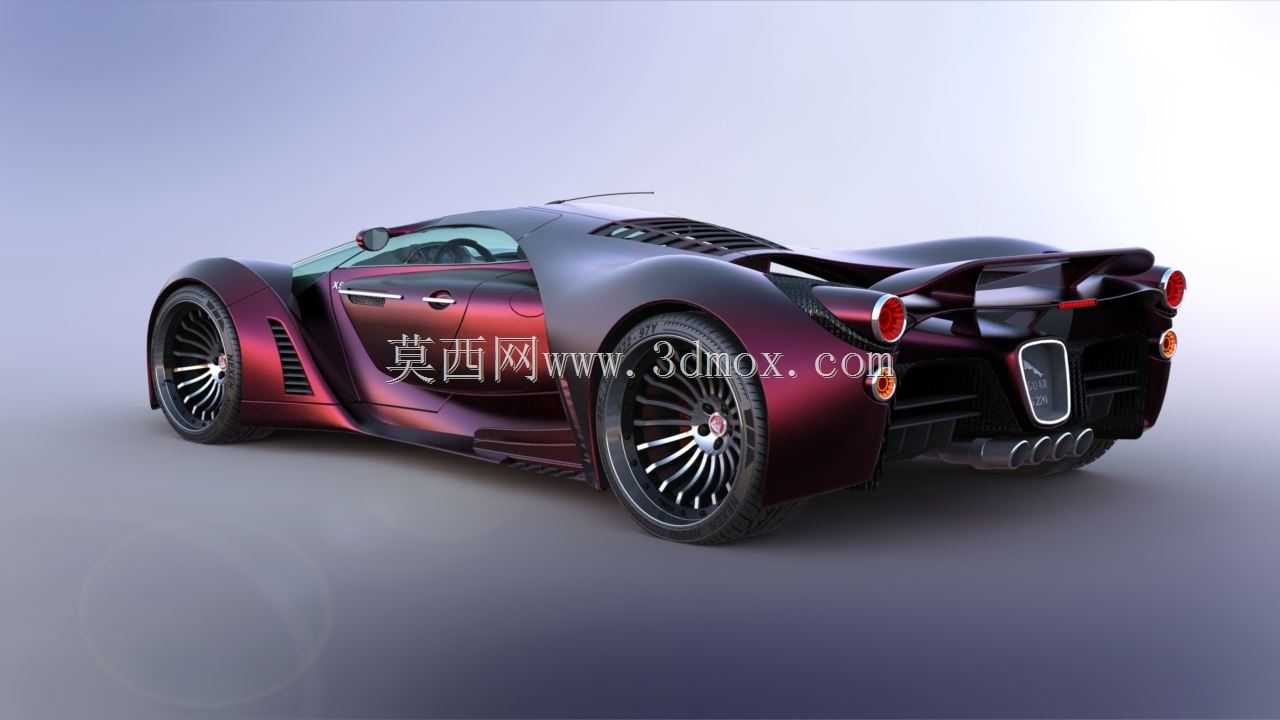

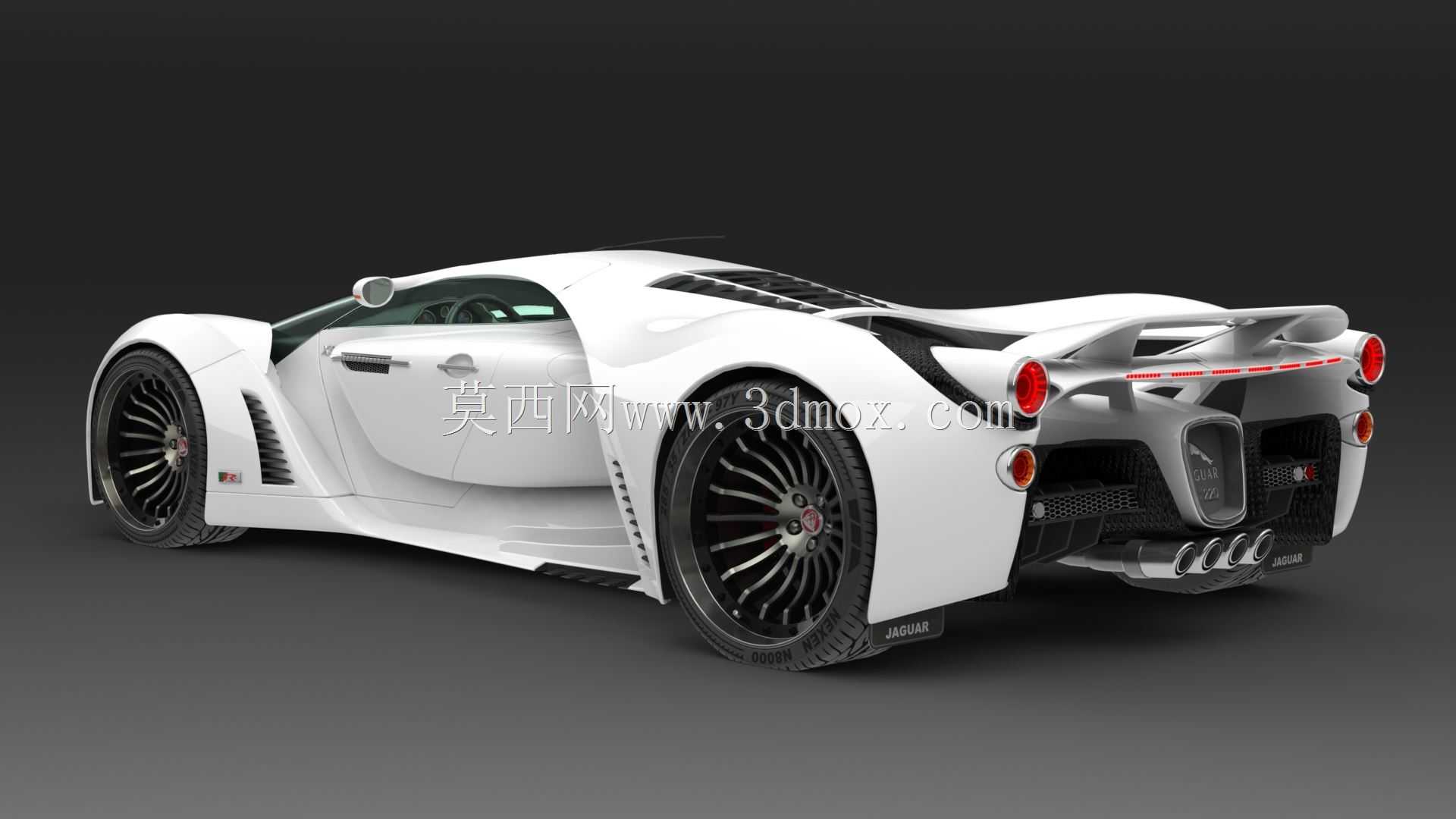

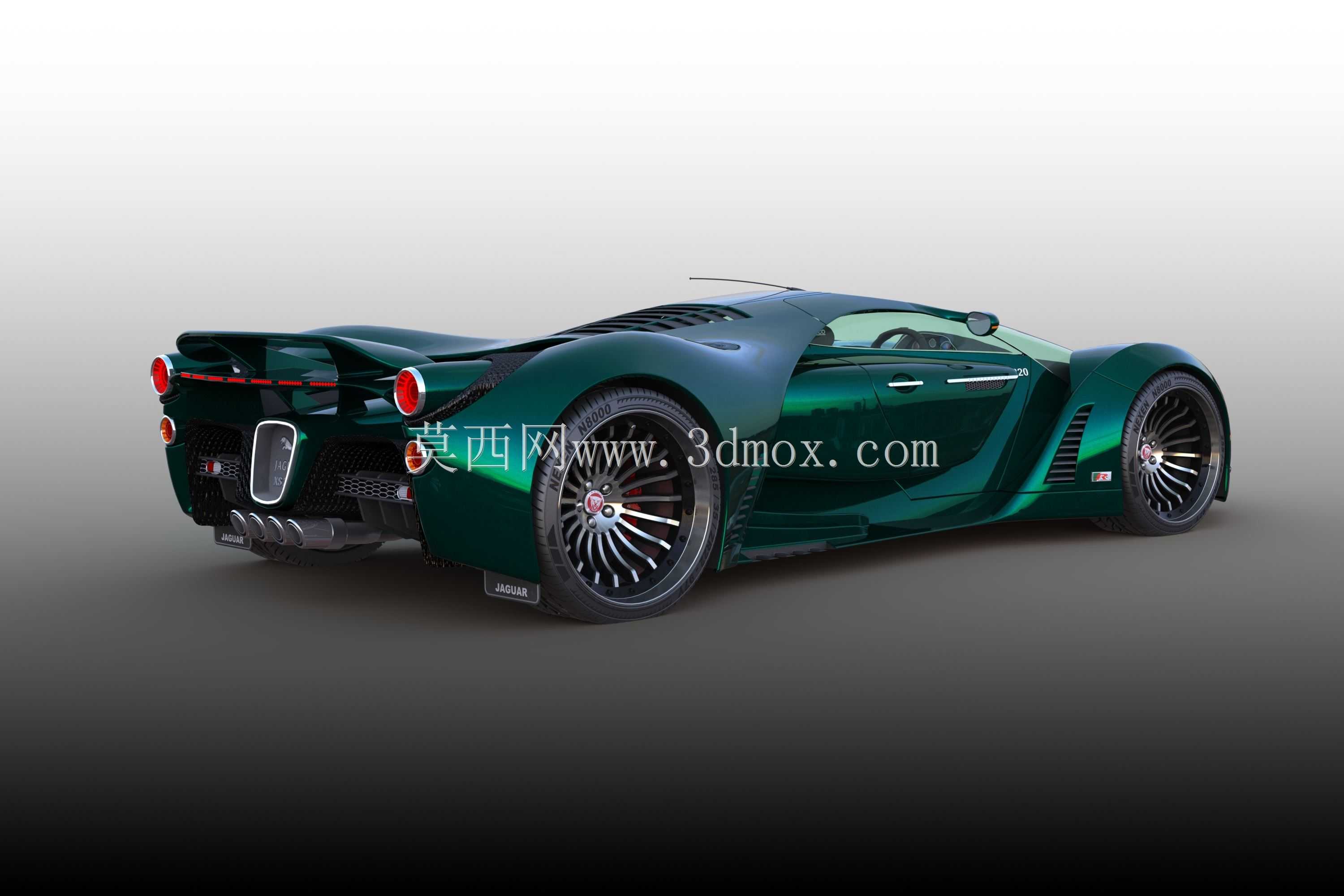

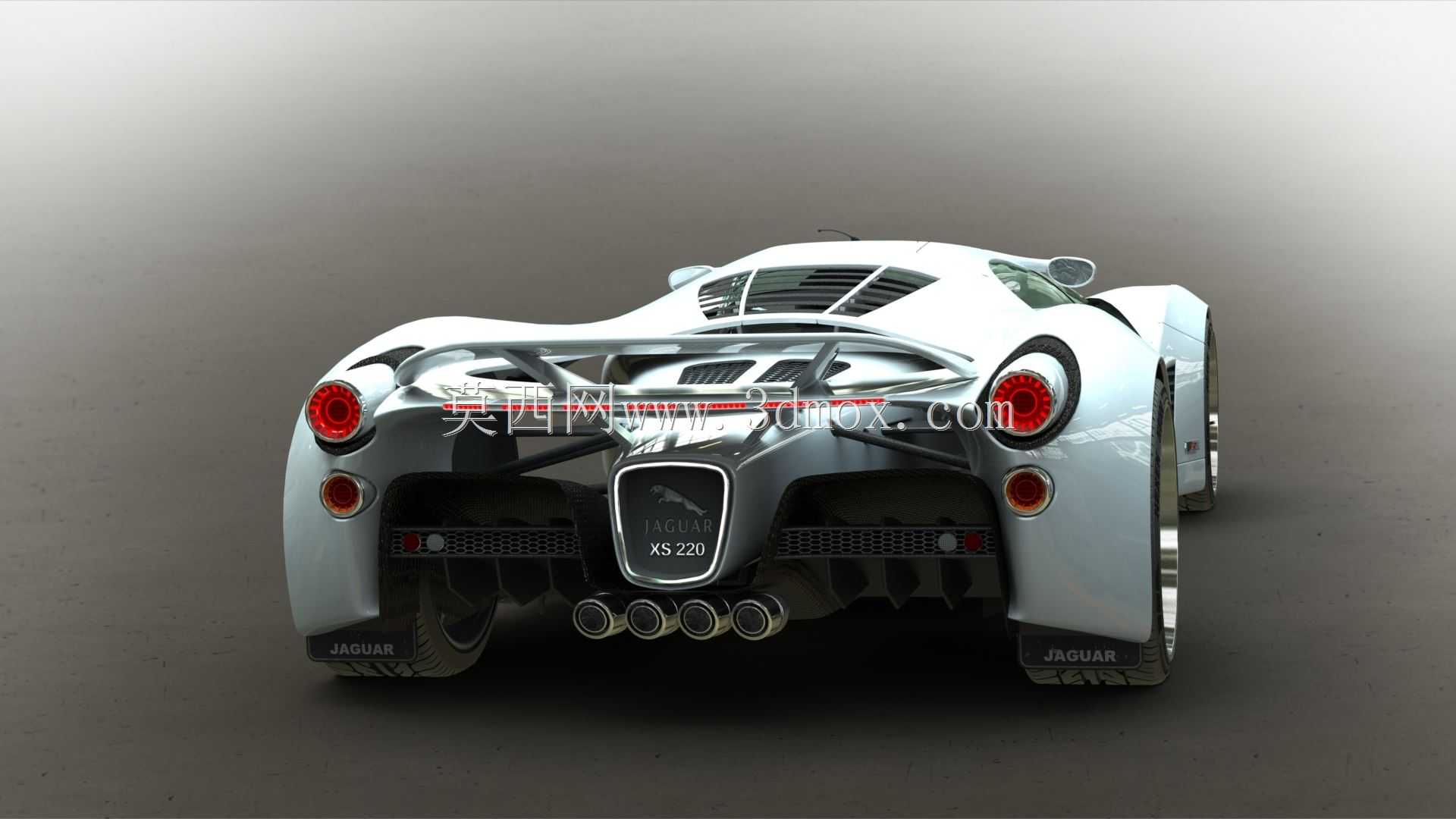

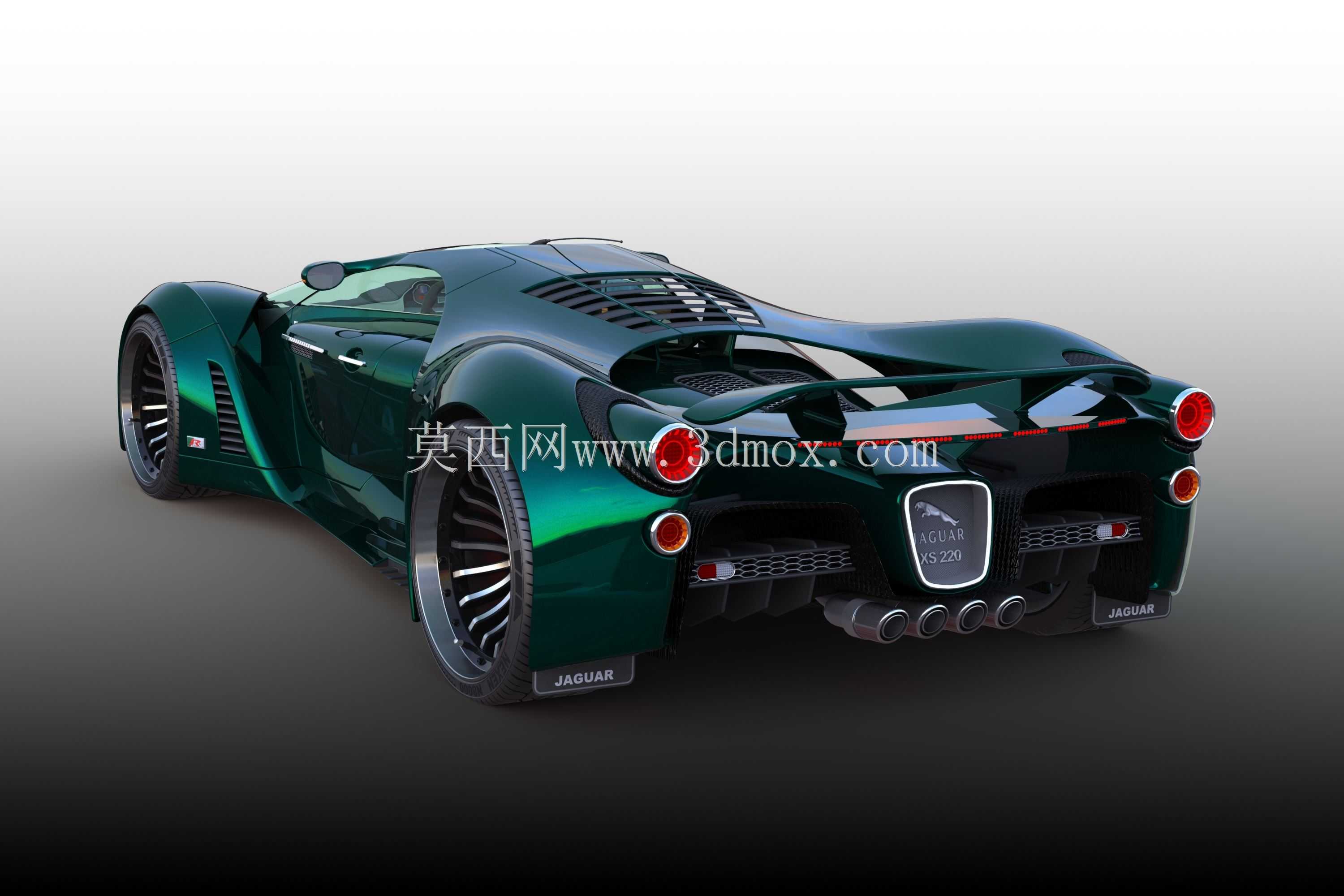

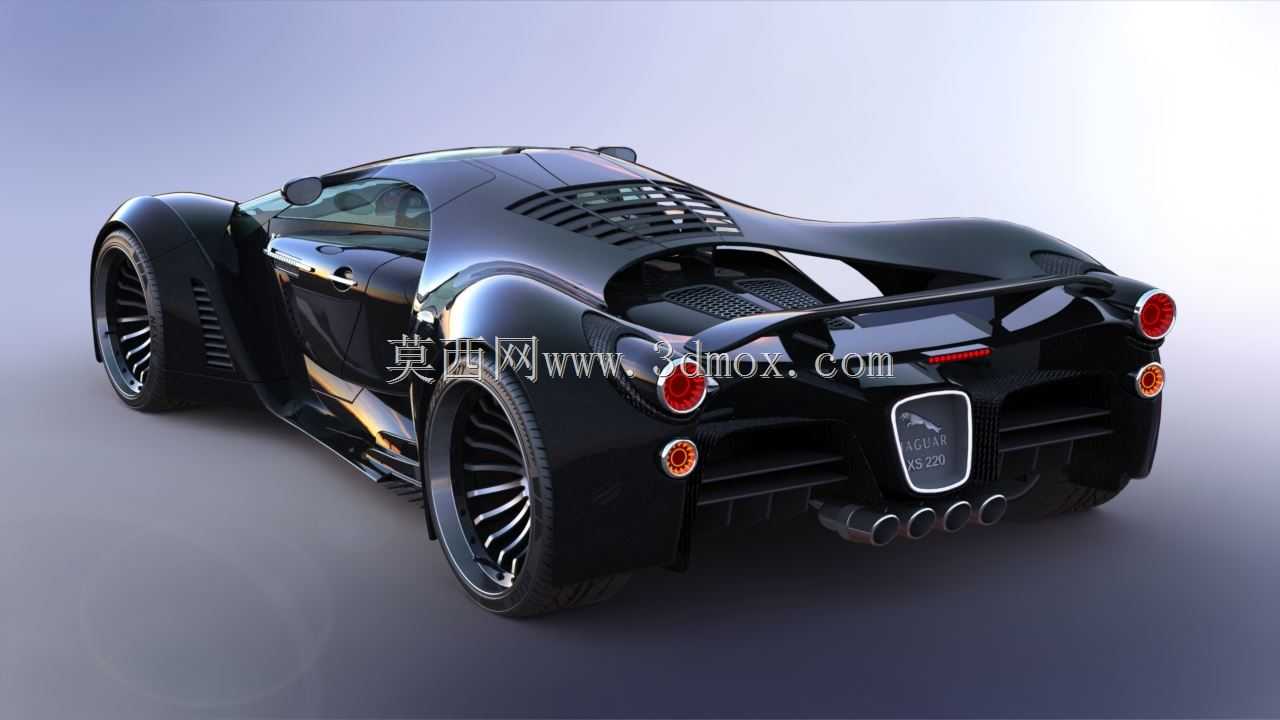

　　升起后可与门框密封条完全贴合，保证高速行驶的风噪控制，外后视镜采用低风阻的水滴造型，安装位置从A柱下方延伸而出，既保证足够的后方视野，又不会在侧窗区域产生明显的风噪。座舱区域采用单段式弧形风挡，倾斜角度设定在28度左右，在保证驾驶员前方视野的同时，最大限度降低风挡区域的迎风阻力，车顶线条从A柱顶部平滑过渡到车尾，形成快背式的造型，车尾的上翘式尾翼与车身曲面一体化成型，在高速时可提供额外的尾部下压力，无需额外加装外置尾翼即可满足250km/h时速下的尾部稳定性要求。车尾区域的扩散器结构采用多段式导流鳍片设计，可快速梳理车底流出的气流，形成低压区提升整车下压力，两侧的尾灯组采用细长的横向布局，安装位与车尾曲面齐平，

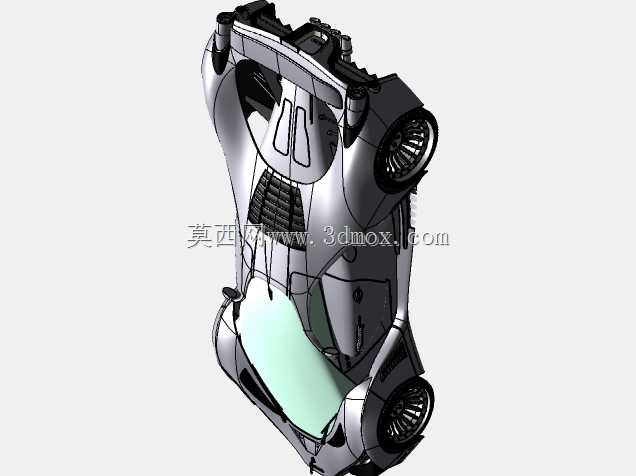

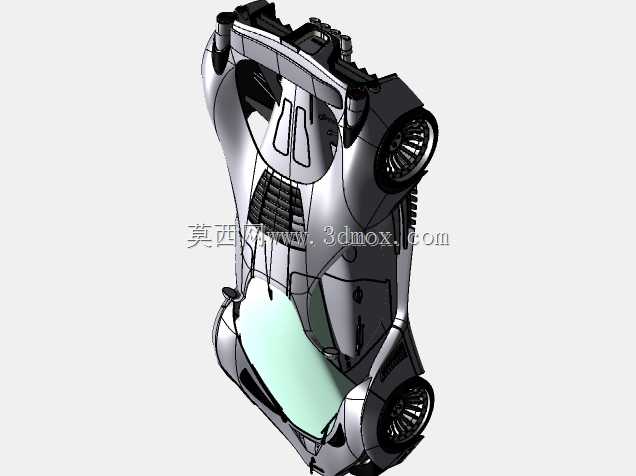

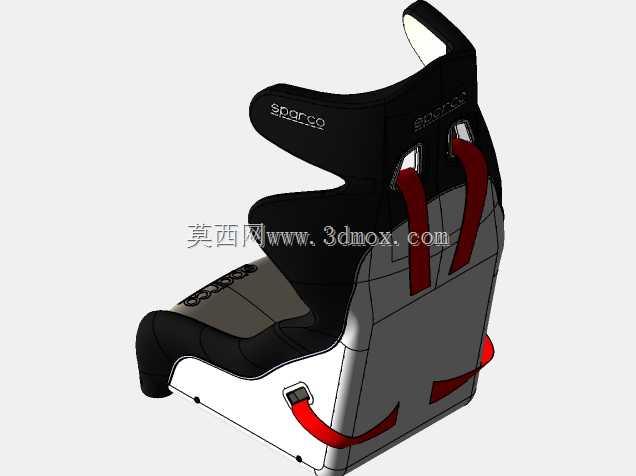

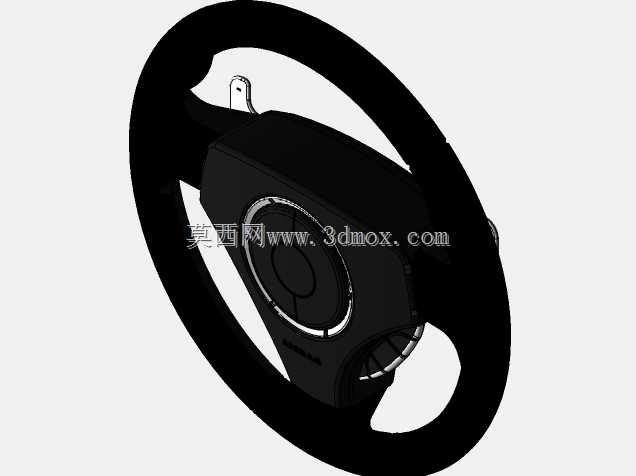

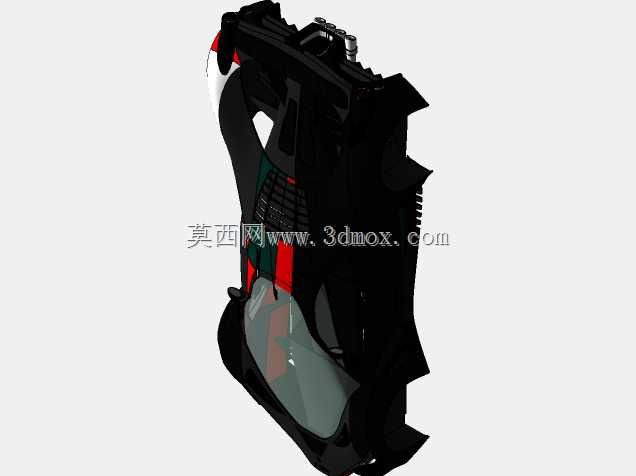

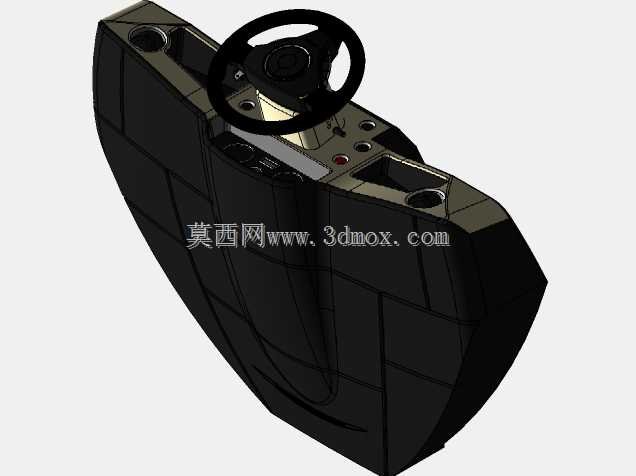

　　后保险杠区域预留了牌照安装位与后雷达的安装孔位，满足公路行驶的法规要求，同时拆除了会破坏外观整体性的突出式牌照架结构，仅保留安装点位。整车的曲面建模全部采用G2连续的曲面过渡，没有尖锐的棱角结构，所有外露的覆盖件接缝都控制在2mm以内，保证外观的精致度，车身覆盖件的安装点位全部按照常规量产车的布局预留，前翼子板、车门、后翼子板、前后保险杠都设计为独立可拆卸结构，方便后期的维修更换。在内舱与车身的连接边界上，座舱内部预留了常规运动座椅、仪表台、方向盘的安装空间，防火墙位置预留了动力总成与驾驶舱之间的隔热层安装位，车身门槛位置设计了内置的加强结构，在发生侧面碰撞时可提供足够的结构强度，同时不会破坏外观的曲面造型。悬架安装位的设计参考了量产超跑的双叉臂结构布局，轮拱内部预留了足够的悬架跳动行程，减震器与弹簧的安装点位都做了结构加强，可承受运动化调校的悬架载荷，转向系统的安装位预留了转向机与转向柱的穿过空间，方向盘的位置按照常规人体工程学设定，保证驾驶员的操作视野与操作便利性。
