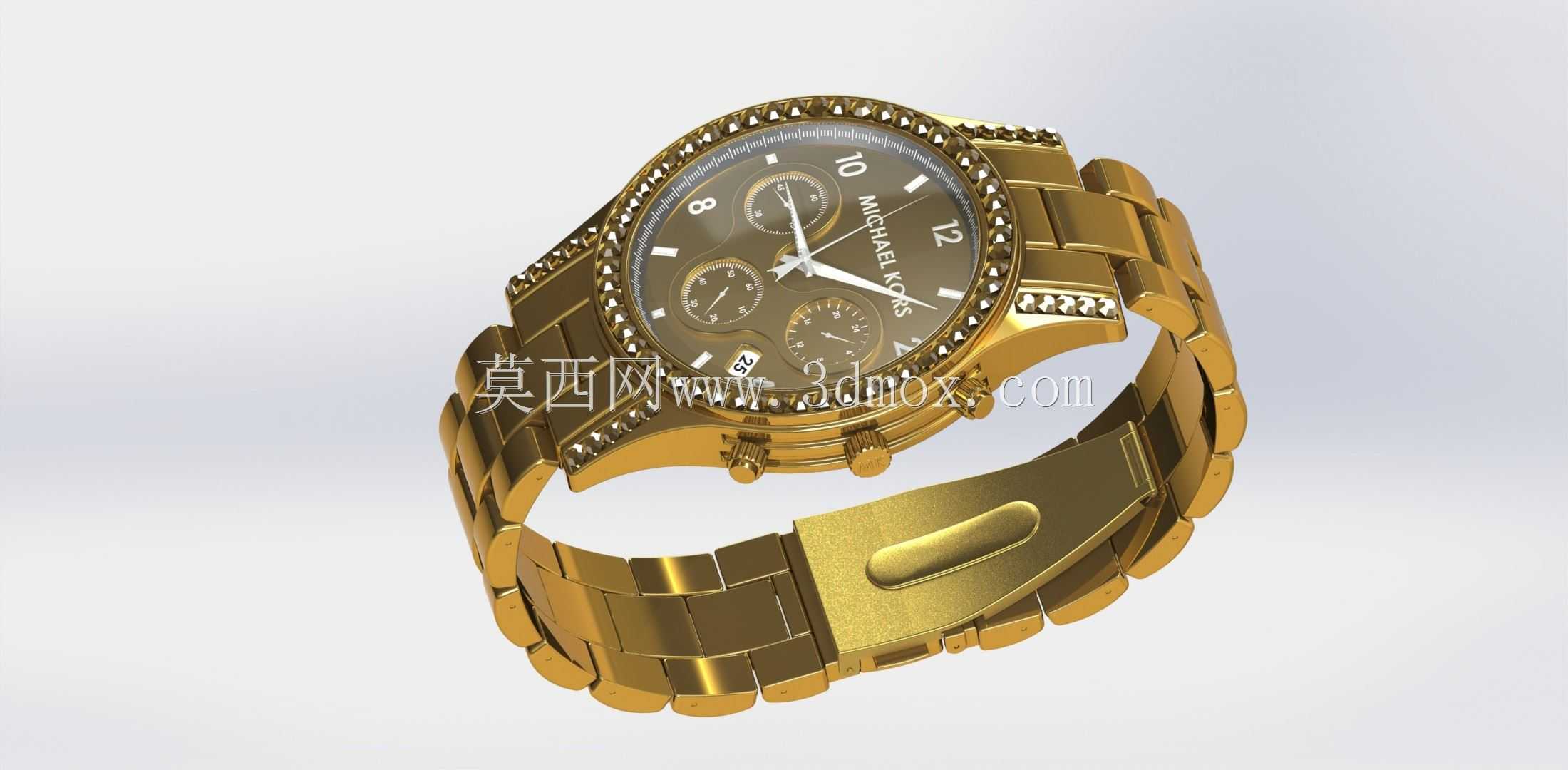

镶钻金色钢带计时腕表结构设计

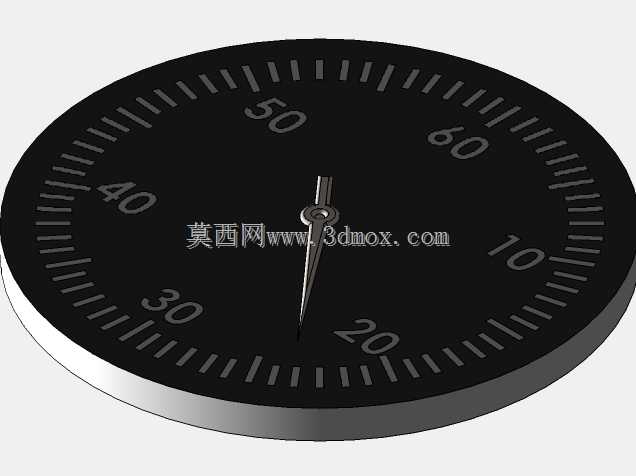

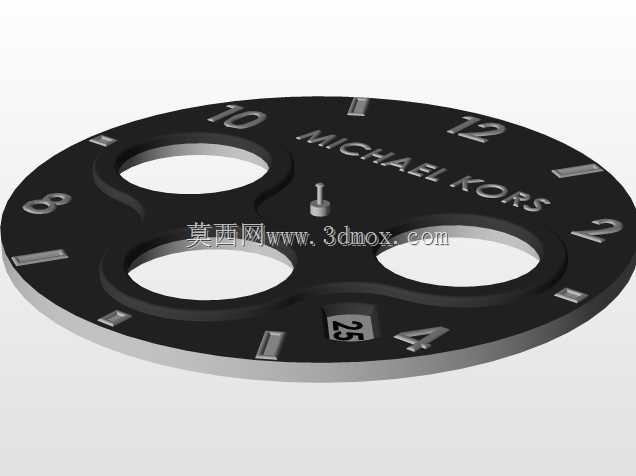

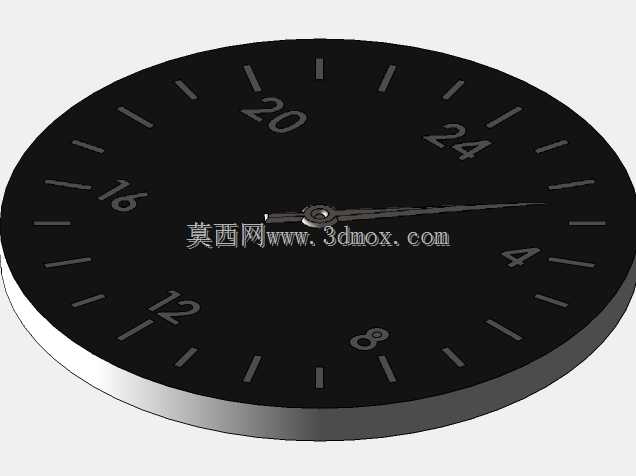

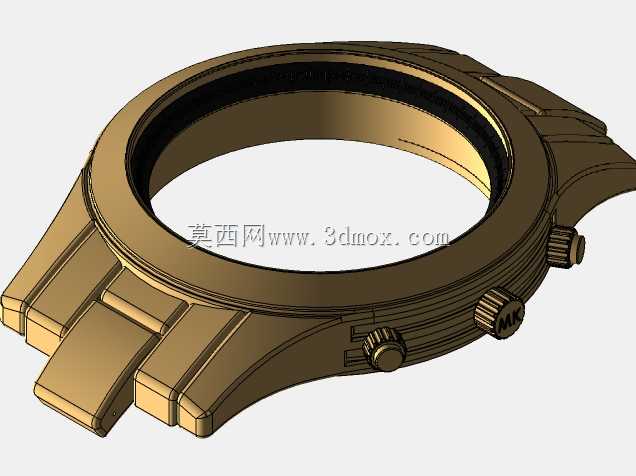

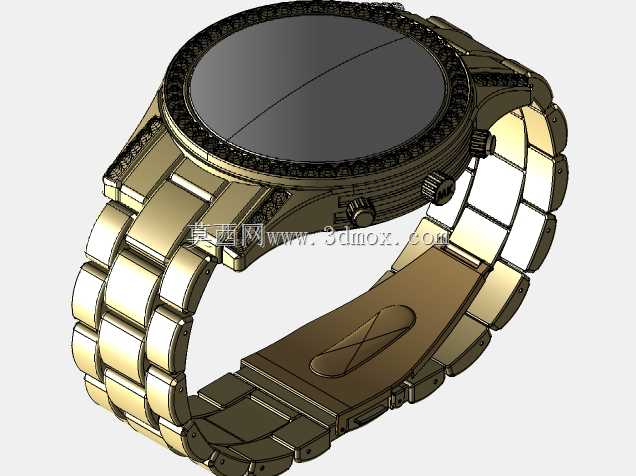

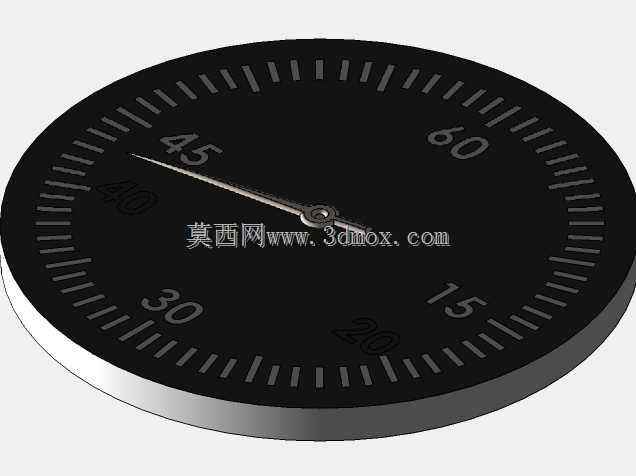

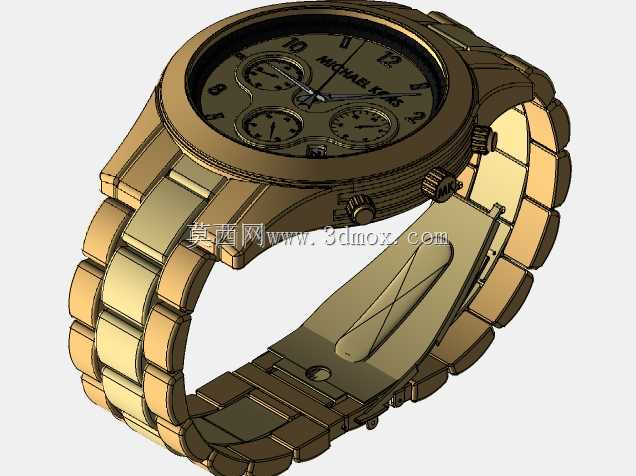

　　这款计时腕表的三维结构设计，首先围绕日常佩戴与商务场景的实际使用需求展开，表壳采用316L不锈钢镀金工艺的结构设计，整体表径控制在42mm，厚度12.8mm，适配多数成年男性的腕周尺寸，表耳处做了弧度收窄处理，与表带衔接处的间隙控制在0.15mm，避免佩戴时夹扯衣物纤维，同时保证表身与手腕的贴合度，减少日常活动中的晃动感。表圈位置设计了一圈镶嵌位，单颗钻位的孔径为1.2mm，深度0.8mm，相邻钻位的中心距为1.5mm，整圈共排布60颗镶嵌位，对应刻度标识的同时兼顾装饰性，钻位底部做了0.1mm的倒角处理，避免镶嵌时出现应力集中导致的表圈开裂问题。表盘采用三眼计时布局，3点位设置30分钟计时盘，6点位为12小时计时盘，

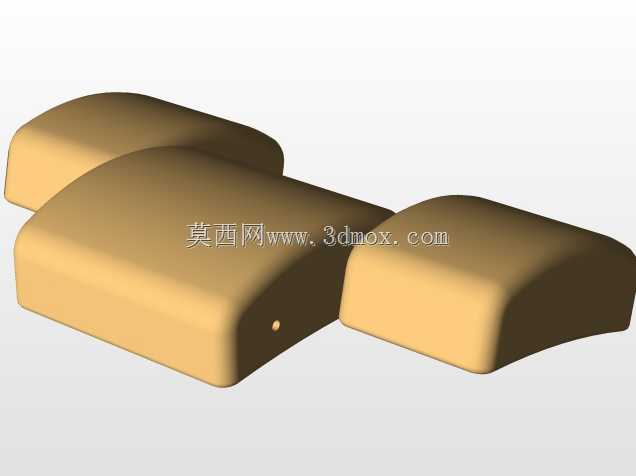

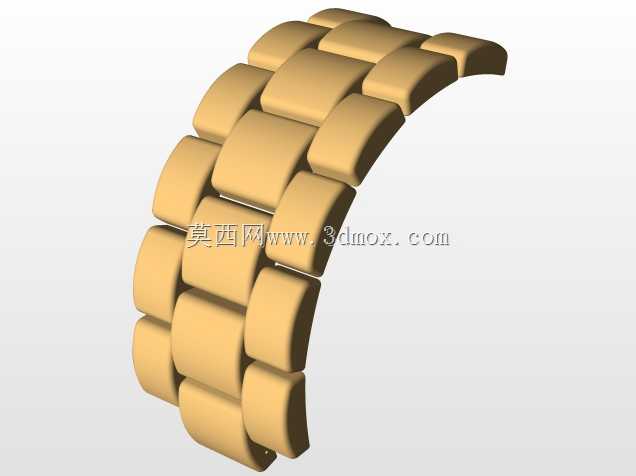

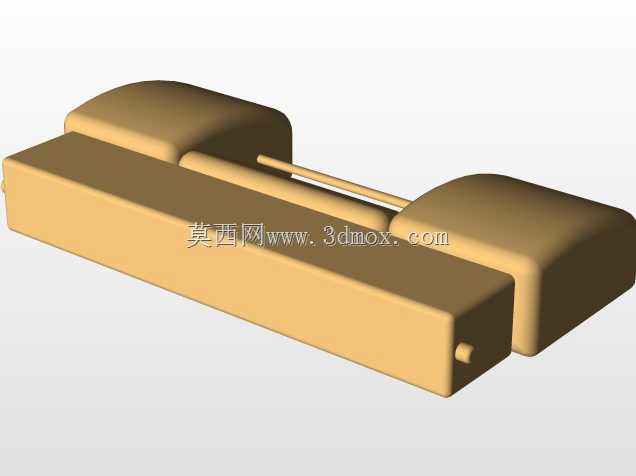

　　9点位为常规走时秒盘，所有刻度位均做了凸起的夜光涂层填充槽，槽深0.2mm，宽度0.3mm，保证夜光材料填充后不会因日常摩擦脱落，表针采用中轴分层设计，时针、分针、计时秒针分别套在不同层级的轴管上，轴管之间的配合间隙控制在0.02mm，既保证转动顺滑无卡滞，又避免出现指针晃动偏移的问题。表冠与计时按钮设置在表壳3点位侧方，表冠做了防滑齿纹结构，齿距0.8mm，齿深0.3mm，方便佩戴者在不摘下腕表的情况下完成调校操作，计时按钮的按动行程设计为1.2mm，按动力度控制在3-5N，避免日常误触触发计时功能，同时保证按动手感清晰。表带采用三排式金属钢带结构，中间链节做了拉丝处理，两侧链节为抛光面，单节链节的连接销轴直径为1.8mm，

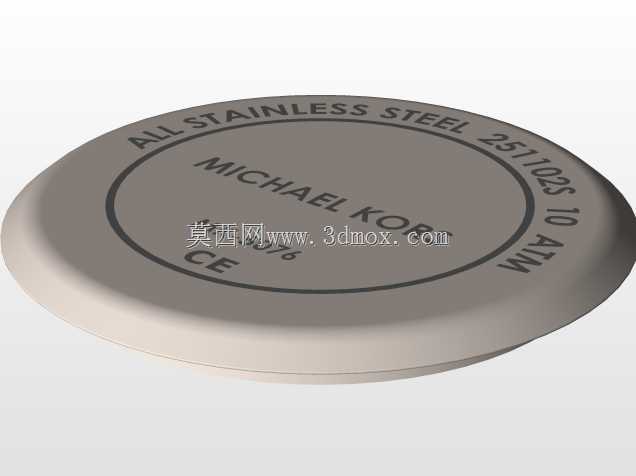

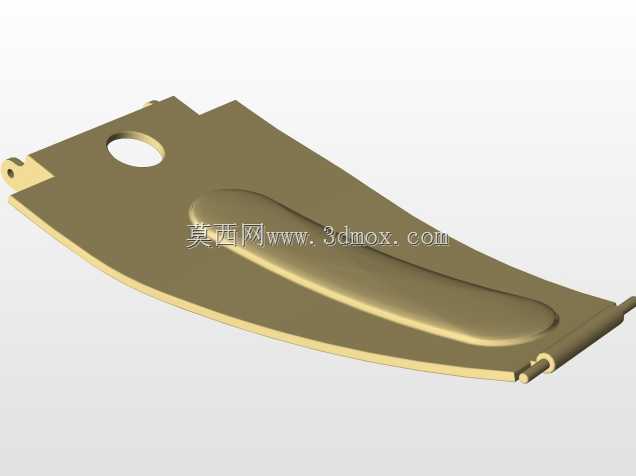

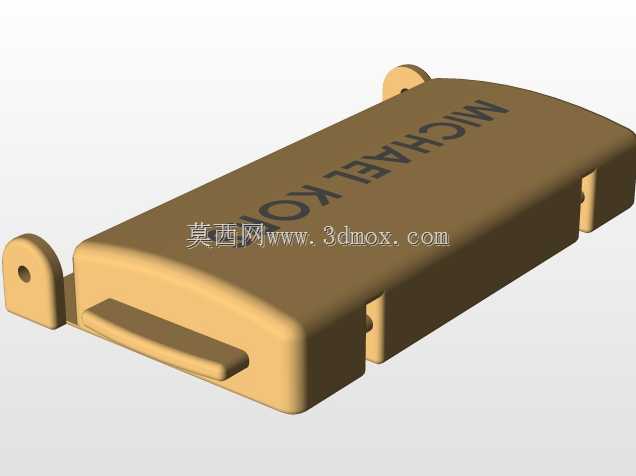

　　销轴与链节孔的配合为过渡配合，保证表带弯折时的活动角度足够，弯折半径最小可达35mm，适配不同粗细的手腕，表扣采用双按式蝴蝶扣结构，扣合时的锁止量为1.5mm，扣合后两侧的间隙小于0.1mm，避免意外松脱导致腕表跌落，表扣内侧做了磨砂处理，减少与皮肤接触时的黏腻感。表镜采用蓝宝石玻璃材质，厚度2.5mm，与表圈的配合处做了台阶结构，台阶高度0.5mm，配合防水胶圈实现50米生活防水的结构要求，底盖采用旋入式设计，螺纹规格为M38×0.75，旋合后底盖与表壳之间的压缩量为0.3mm，保证防水胶圈的压缩率在25%-30%的合理区间，既满足防水要求，又不会因压缩量过大导致胶圈老化加速。内部机芯安装位做了定位台阶，

　　机芯装入后与表壳的径向间隙控制在0.1mm，周向设置三个定位柱，避免机芯在表壳内出现晃动，表盘与机芯之间设置0.2mm的缓冲垫片，抵消日常佩戴时的震动冲击，保护机芯内部的齿轮结构。整个模型的结构拆分完全按照实际腕表的装配逻辑设计，所有配合面的公差设置均符合钟表行业的加工标准，既可以作为腕表外观设计的参考方案，也可以用于结构装配的验证演示，帮助设计人员快速理解金属计时腕表的内部结构组成与装配关系，在做同类产品设计时可以直接参考各部件的尺寸边界与配合参数，减少前期结构验证的时间成本。
